2020铝型材配42步进电机皮带张紧滑台

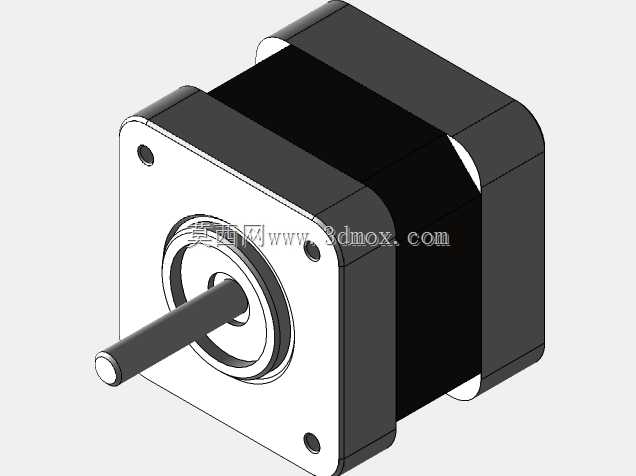

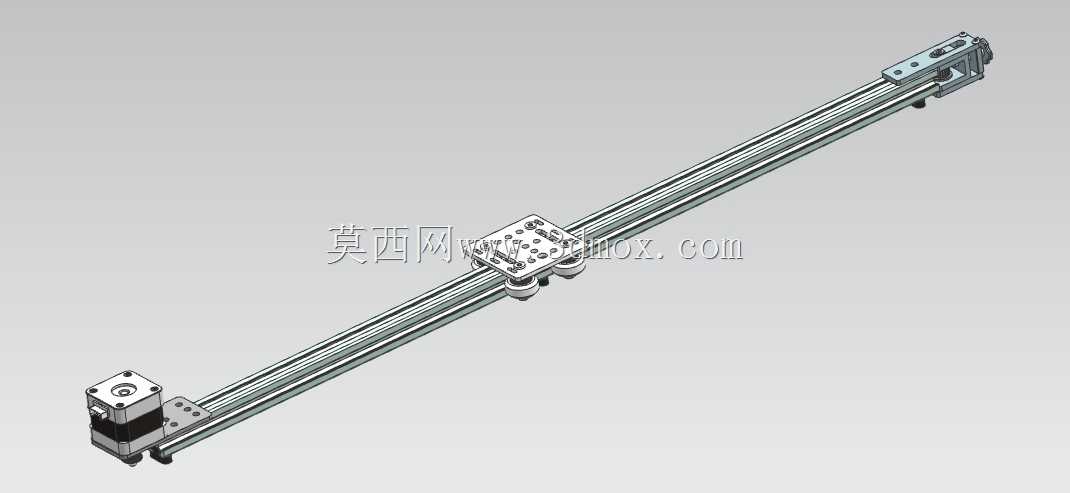

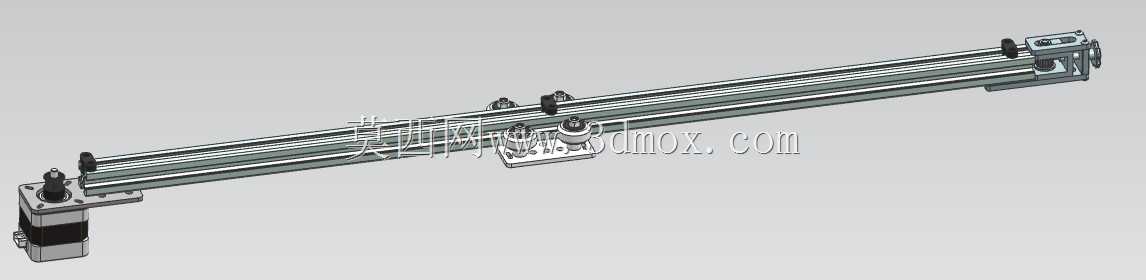

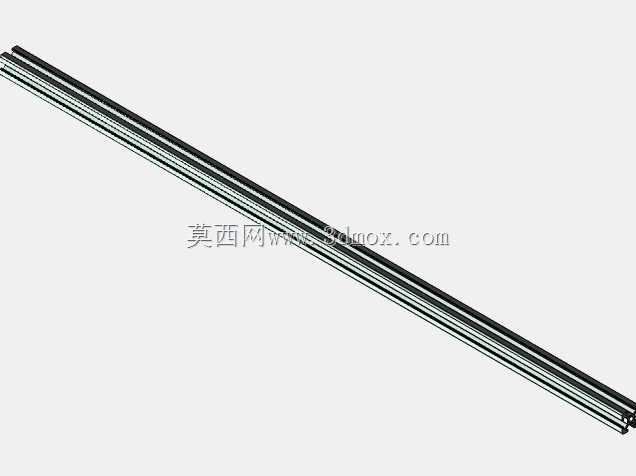

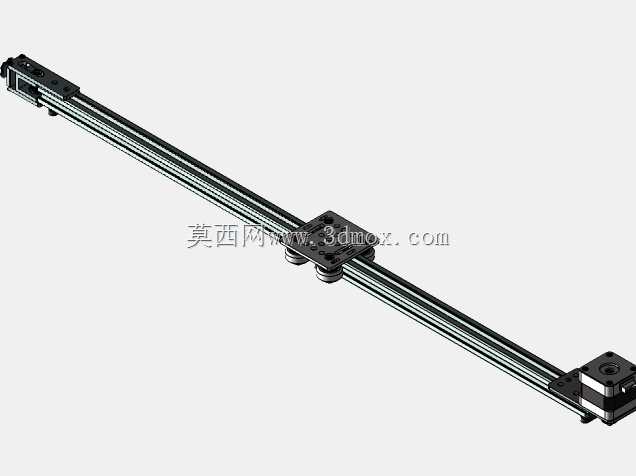

　　这套线性滑台模组在桌面级自动化改造、小型物料移栽、检测工位往复送料场景中适配性极强，日常做非标治具改造时，很多小行程往复动作的工位都能用到这类结构，相比外购成品滑台，这套结构的张紧调节逻辑更贴合现场快速调试的需求，不用额外拆盖就能调整皮带预紧力，日常维护调整的效率提升不少。整套结构以2020系列铝型材作为承载主梁，型材本身的槽道直接作为滑动副的安装基准，不需要额外加工安装基面，只要保证型材下料的直线度，装配后滑台的运行直线度就能满足大部分轻载场景的使用要求，安装时可以直接通过型材槽道搭配T型螺母固定在设备机架上，不需要额外做转接板，适配不同机架的安装孔位时调整空间很足。驱动端采用42系列步进电机直连安装，

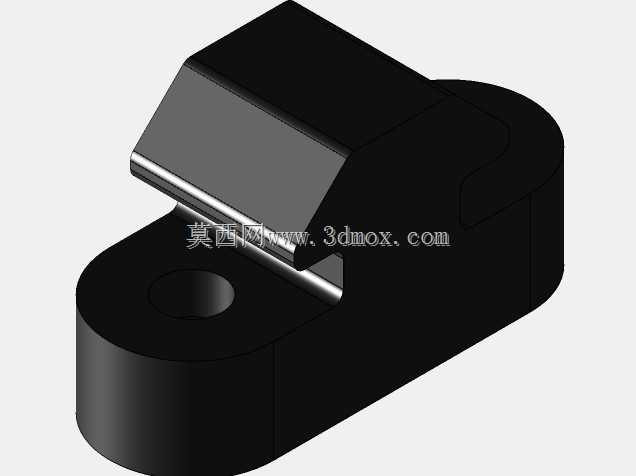

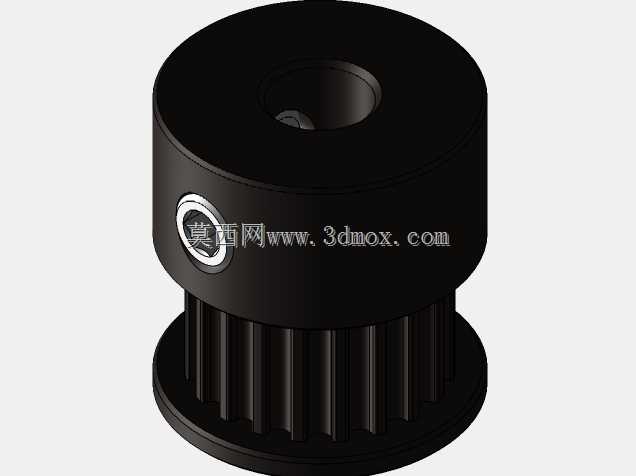

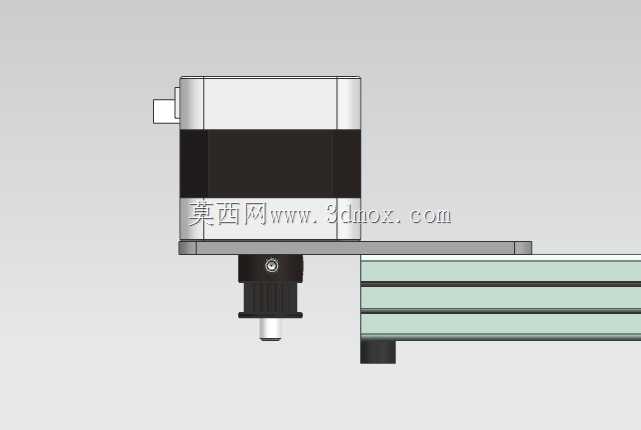

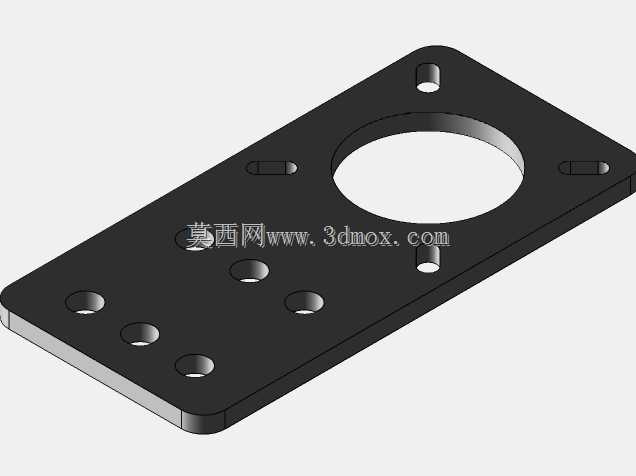

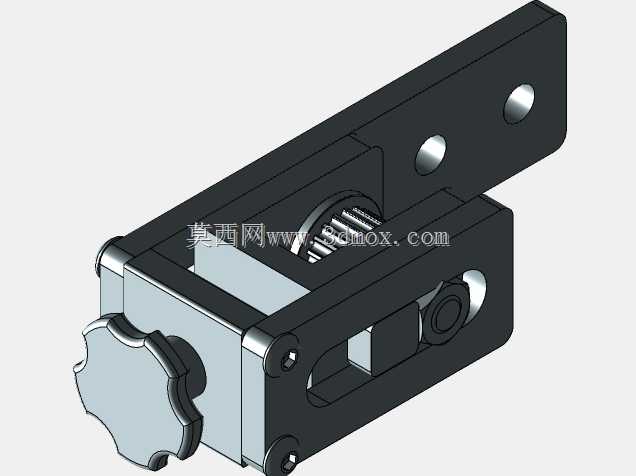

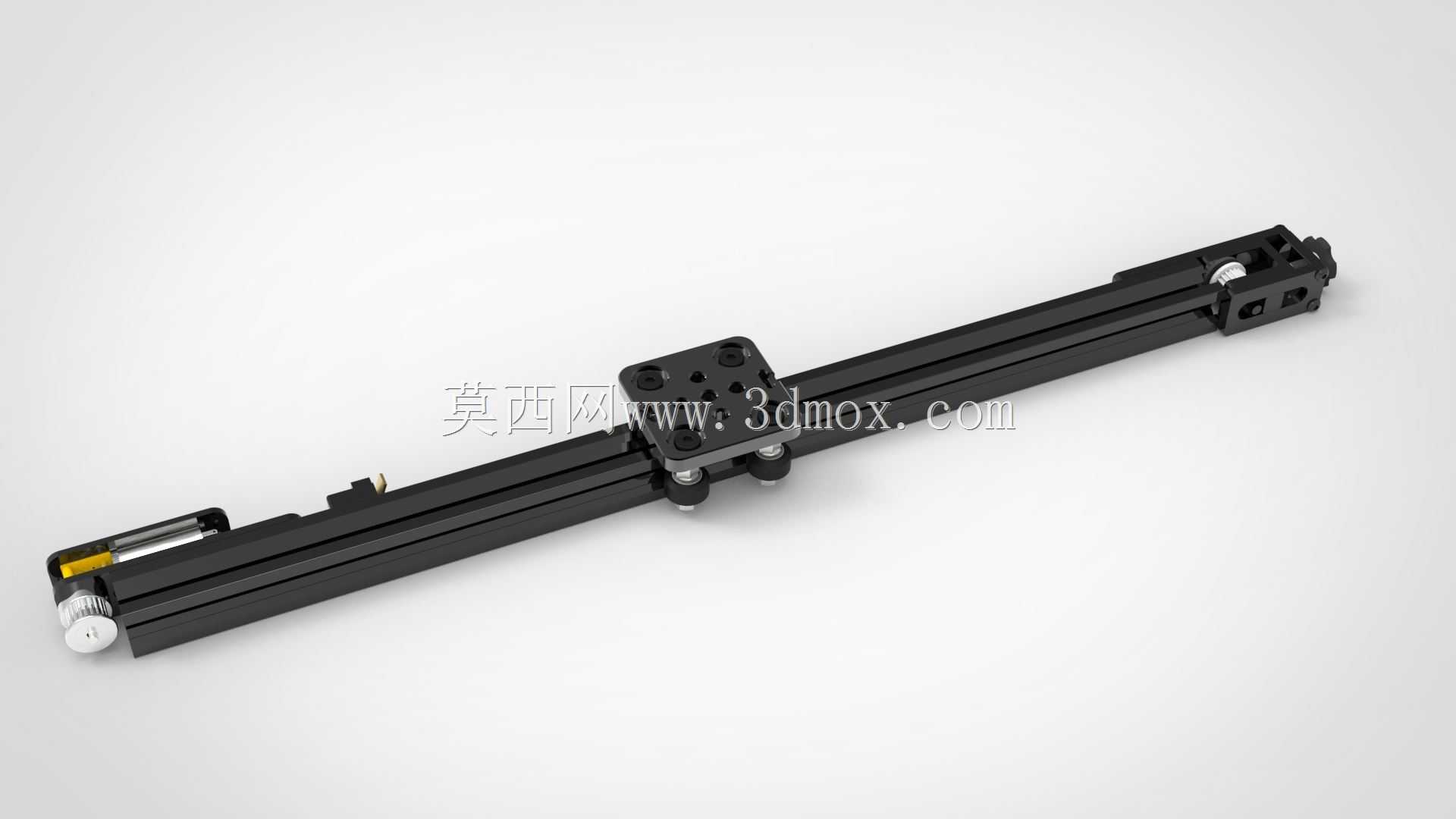

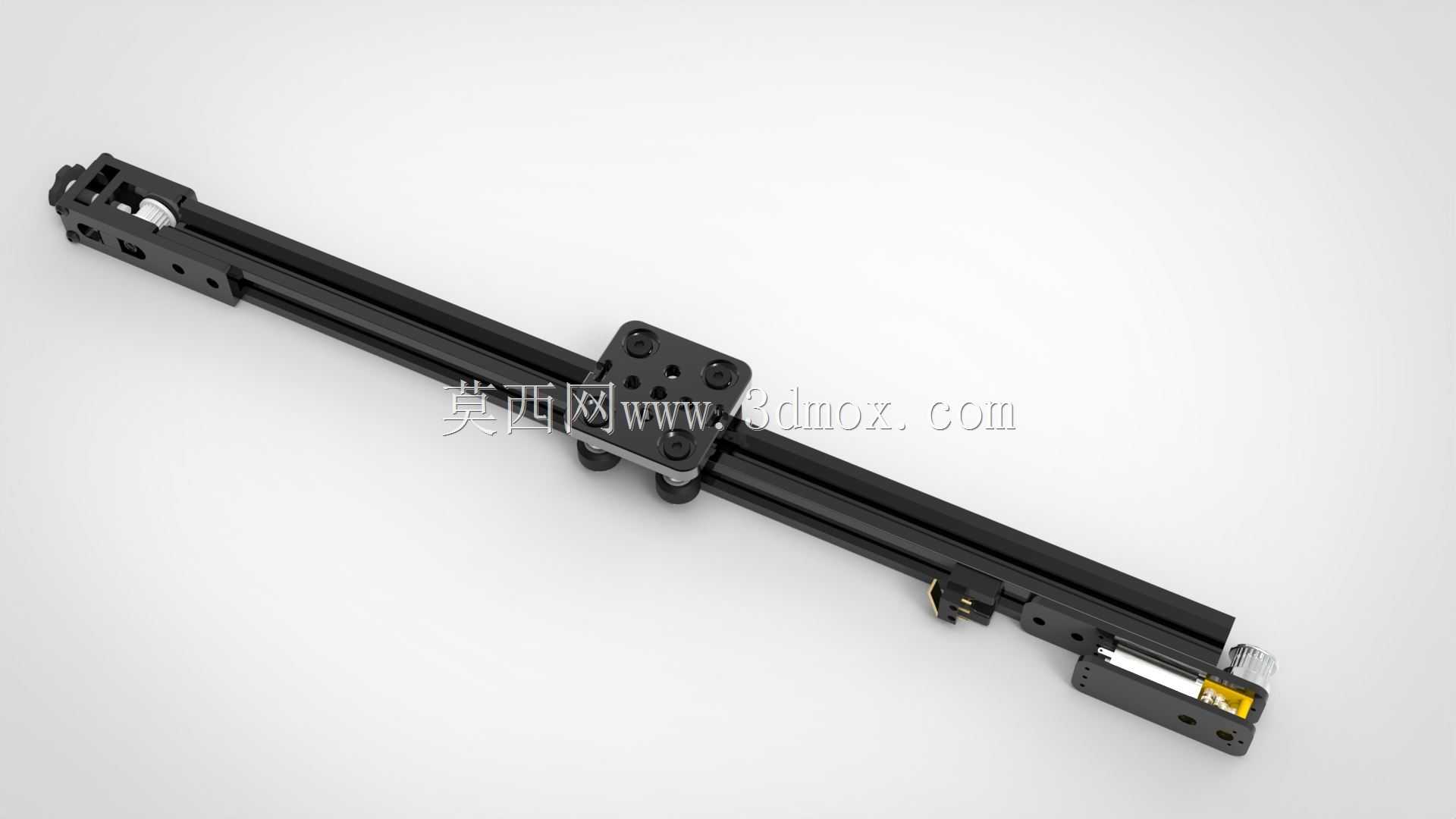

　　电机安装座直接锁附在型材端面，安装座上预留了电机轴的避让孔，同时集成了主动同步带轮的安装位，主动轮和电机轴采用顶丝锁紧，装配时只要保证主动轮的端面跳动在允许范围内，就能避免皮带运行时出现偏磨的问题。滑动部分采用嵌入型材槽道的滑块组件，滑块上集成了和V形槽匹配的导向轮，导向轮直接贴合型材的V型轨道面滚动，相比直线导轨的结构，这种导向形式对粉尘、切屑的耐受度更高，在有少量加工碎屑的工位上使用时，不会因为异物进入滚道出现卡滞的问题，日常维护只需要定期清理轨道面的杂物即可，不需要频繁加注润滑脂。张紧结构集成在滑台的从动端，从动轮安装座采用可调式设计，通过调整安装座在型材上的固定位置，就能改变同步带的中心距，实现皮带张紧度的调节，

　　调整到位后直接锁死固定螺丝即可，不需要额外设计张紧轮结构，既减少了整体的零件数量，也降低了装配时的调整难度，张紧座上还预留了限位触发片的安装位，可以根据实际行程需求加装光电或者机械限位，避免滑块超程运行出现碰撞。滑块的安装面预留了成排布孔，孔位间距符合小型工装的安装标准，可以直接锁附吸盘座、夹爪安装板、检测探头支架等末端执行件，不需要额外做转接板二次加工，对于快速搭建原型机的场景来说，能省下不少零件加工的周期。设计这套结构的时候，优先考虑了标准件的复用率，所有紧固件、轴承、同步轮都采用市面通用的标准型号，不需要定制特殊规格的零件，加工件只需要做电机安装座、从动张紧座、滑块主体这几个结构件，加工难度低，普通的铣削设备就能完成加工，

　　不需要高精度的加工中心就能满足装配精度要求。从安装边界来看，整套滑台的宽度和2020铝型材一致，整体外轮廓没有突出型材侧面的结构，在并排安装多组滑台的时候，相邻滑台之间不需要预留额外的避让间隙，能有效节省设备的安装空间，滑台的长度可以根据实际行程需求裁切对应长度的铝型材即可，不需要修改其他零件的结构，不同行程的滑台可以共用除了型材和同步带之外的所有零件，批量制作的时候能有效降低零件的备货种类。运行过程中，同步带隐藏在型材的槽道内侧，不会出现外露的传动结构，一方面能避免操作人员误触传动部件造成安全隐患，另一方面也能减少杂物落到同步带和带轮啮合面造成的磨损，延长同步带的使用寿命。滑块的运行阻力经过配调后，在额定负载下运行流畅，不会出现卡顿或者爬行的问题，42步进电机驱动的情况下，配合对应的驱动器细分设置，能满足大部分轻载往复运动的定位精度要求，适合用在对定位精度要求不是极高，但对成本、装配效率、维护便捷性要求较高的自动化场景里，比如小型流水线的工件分拣、3D打印的运动轴改造、视觉检测的工位移动、小型点胶设备的位移轴等场景，都能直接套用这套结构，只需要根据实际负载调整皮带的预紧力和电机的运行参数即可。
