穿越机用RF201S射频接收机结构设计

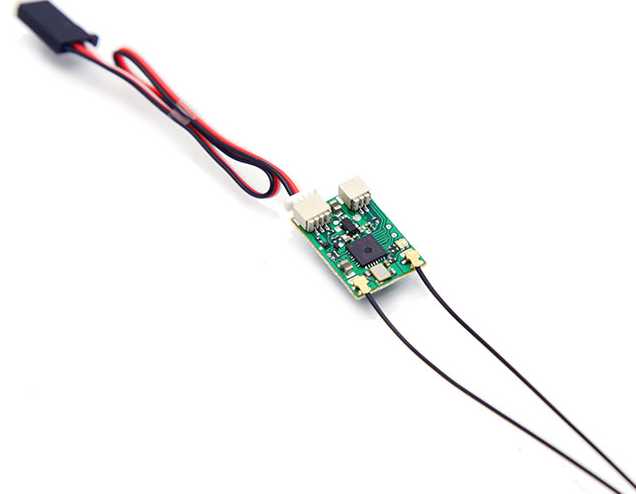

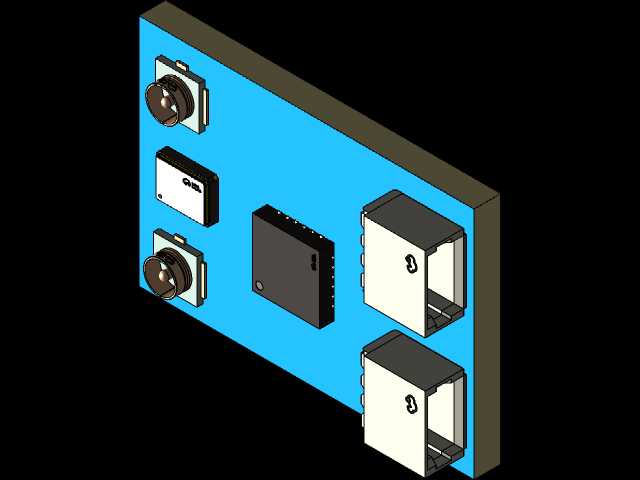

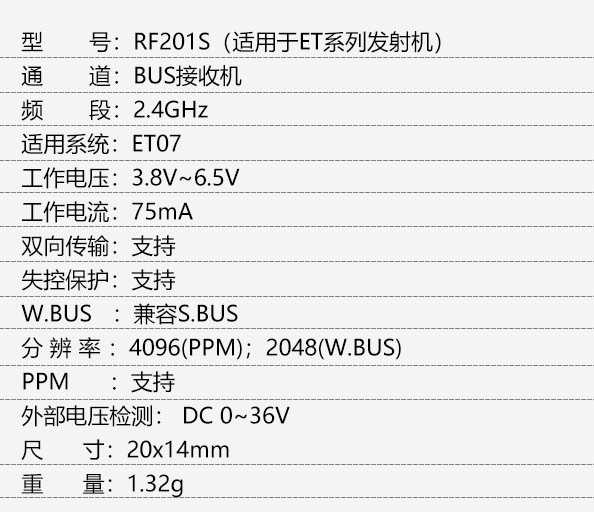

　　这款射频接收模块主要适配小型穿越无人机的飞控系统，作为遥控信号链路的核心接收端，承担地面端遥控发射信号的解调、解码工作，将操作者的操控指令转化为飞控可识别的数字信号，保障飞行过程中操控指令的稳定传输。从实际装机场景来看，这类模块多安装在穿越机机架的上层板或者尾部空旷区域，需要避开图传天线、电调等强电磁干扰源，因此在结构设计阶段就充分考虑了紧凑化布局，整体PCB采用窄长型设计，宽度控制在12mm以内，长度不超过25mm，能够适配多数2.5寸到5寸穿越机的狭小安装空间，安装孔位采用对角20mm间距的标准M2孔设计，可直接通过尼龙螺柱固定在机架预留的安装位上，也可使用泡棉胶直接粘贴在机架表面，适配不同装机习惯的用户需求。

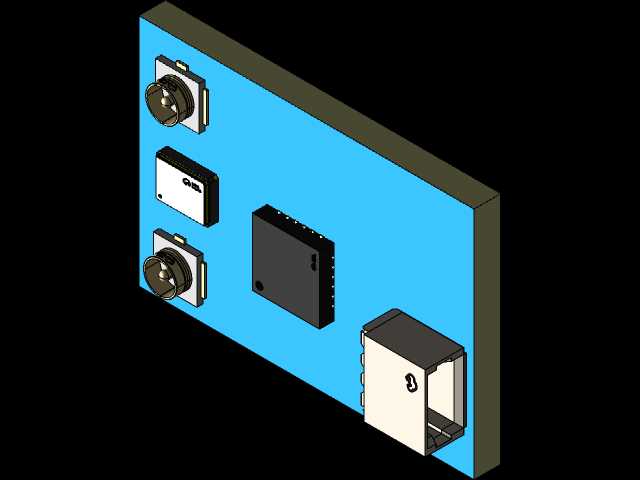

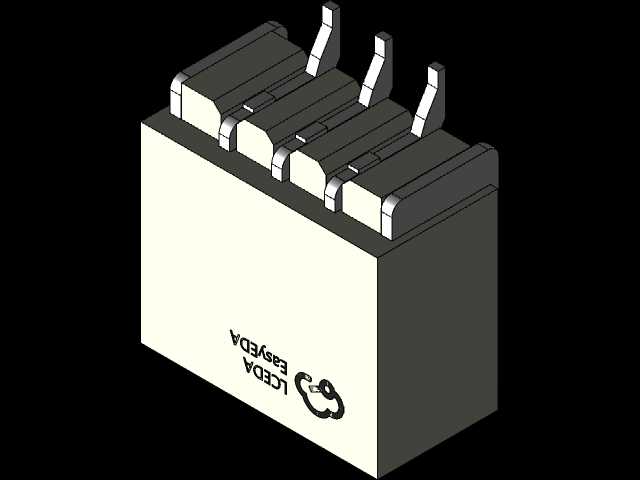

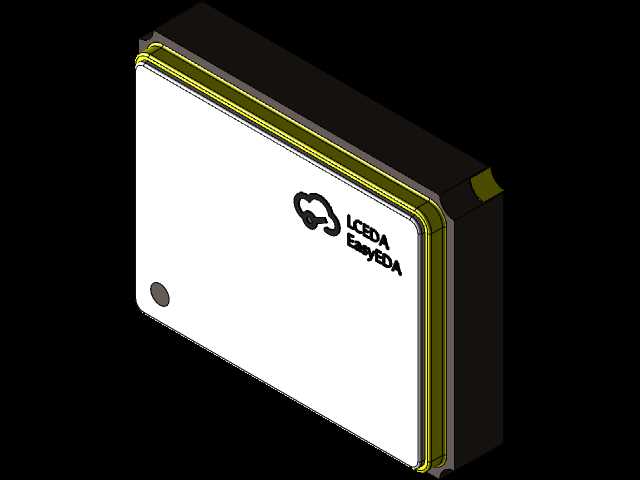

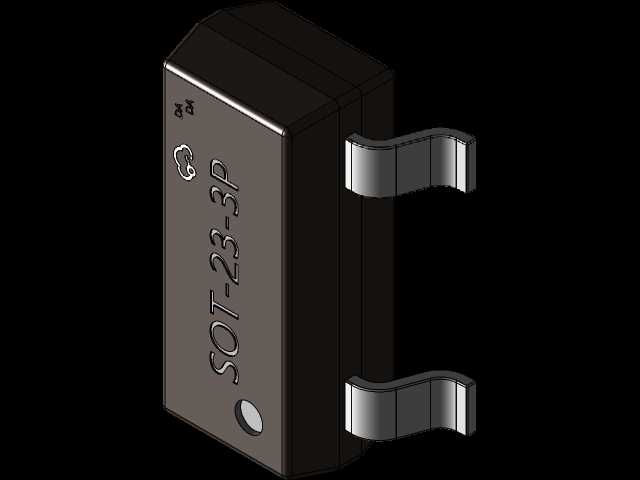

　　模块上的接口布局经过实际装机验证，电源输入接口采用1.25mm间距的白色卧式接插件，布置在PCB的一端，支持2S到6S的宽电压输入，直接从飞控的5V或者BEC输出端取电即可，无需额外加装稳压模块，减少了装机时的接线复杂度；信号输出接口同样采用同规格接插件，布置在电源接口同侧，支持sbus与ppm两种信号制式输出，可通过板载的微型拨码开关切换输出模式，适配不同版本的飞控硬件，无需额外修改固件参数。板载的射频处理芯片布置在PCB中心区域，外围的射频匹配电路按照阻抗控制要求布线，芯片上方预留了屏蔽罩焊接位，用户可根据实际使用场景加装金属屏蔽罩，进一步降低图传、电调工作时产生的电磁干扰对信号接收灵敏度的影响。

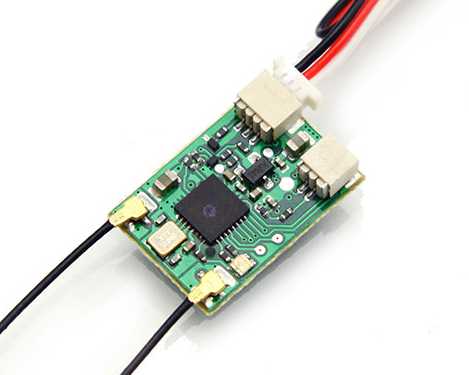

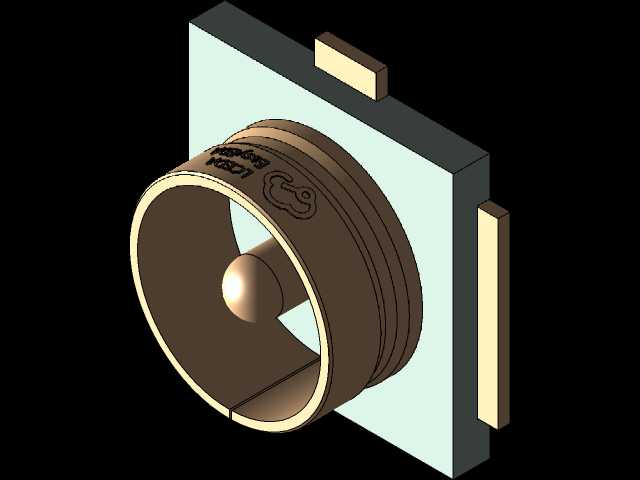

　　两根接收天线采用IPEX一代接口连接在PCB的两侧边缘位置，天线走线从PCB两端引出，装机时可将两根天线分别布置在机架的上下两侧，呈90度正交摆放，最大化全向信号接收范围，减少飞行过程中因机身姿态变化导致的信号遮挡问题。板载的电源滤波电容布置在电源输入接口附近，采用大容量陶瓷电容与电解电容组合的滤波方案，能够滤除电调工作时产生的电源纹波，避免因电源波动导致的接收重启或者信号丢帧问题。PCB板材采用FR-4环氧玻璃布基板，板厚1.6mm，表面做沉金处理，提升焊盘的抗氧化能力与焊接可靠性，适合在穿越机高速飞行产生的振动环境下长期工作，避免元器件虚焊脱落。

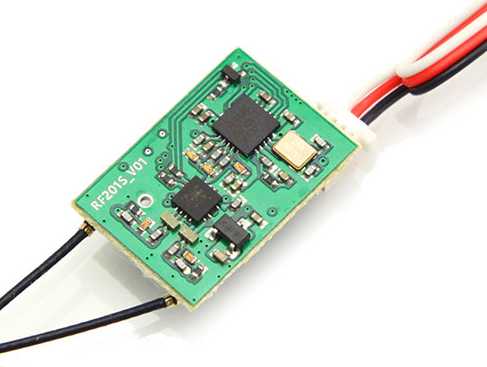

　　从结构设计的细节来看，所有贴片元器件均采用回流焊工艺焊接，元器件布局避开了安装孔位与接线区域，接插件的焊接位置做了加宽焊盘处理，提升接插件的抗拉扯能力，避免装机接线时用力过大导致焊盘脱落。模块整体重量控制在3g以内，不会给小型穿越机带来额外的负载负担，符合航模配件轻量化的设计要求。在实际飞行测试场景中，这款接收模块的有效控制距离能够达到1km以上，信号延迟控制在15ms以内，能够满足穿越机高速飞行时的操控响应要求，支持失控保护功能，当信号丢失时可自动输出预设的失控保护指令，触发飞控的返航或者降落逻辑，降低飞行炸机的风险。设计过程中还充分考虑了不同装机环境下的兼容性，模块的板载指示灯布置在PCB的侧边位置，装机后仍可通过缝隙观察指示灯的闪烁状态，判断对频状态与信号强度，无需额外引出指示灯线。
