MXL64齿同步带轮传动结构设计

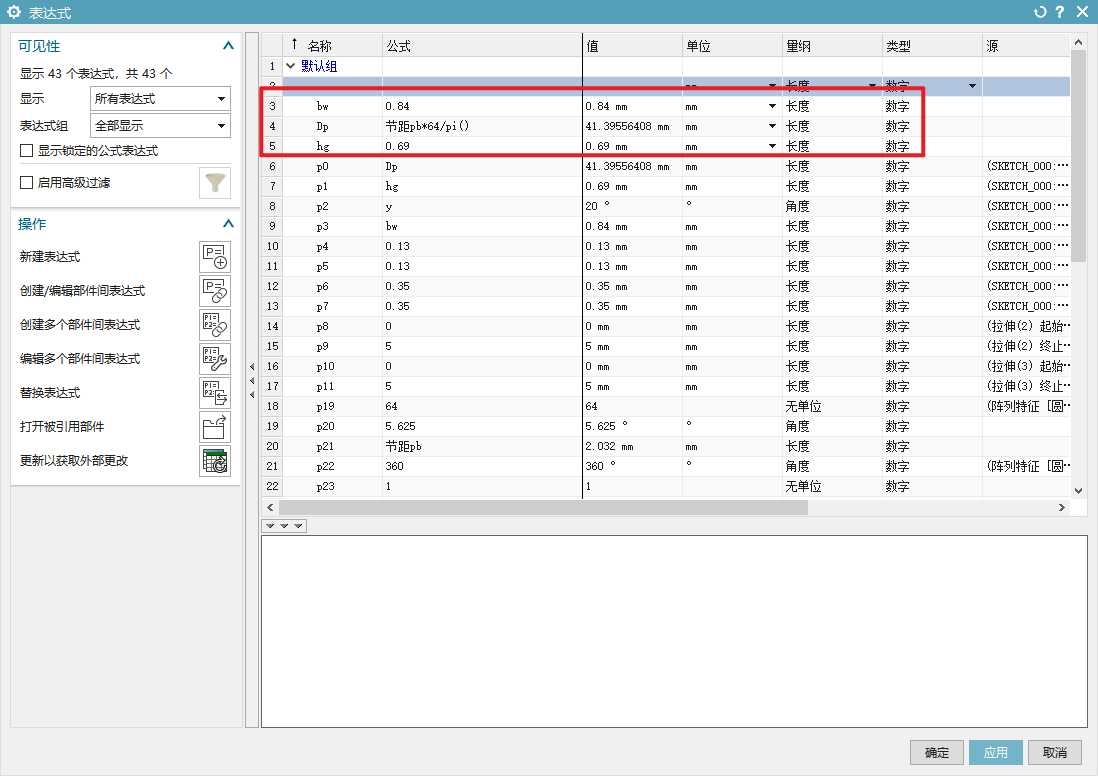

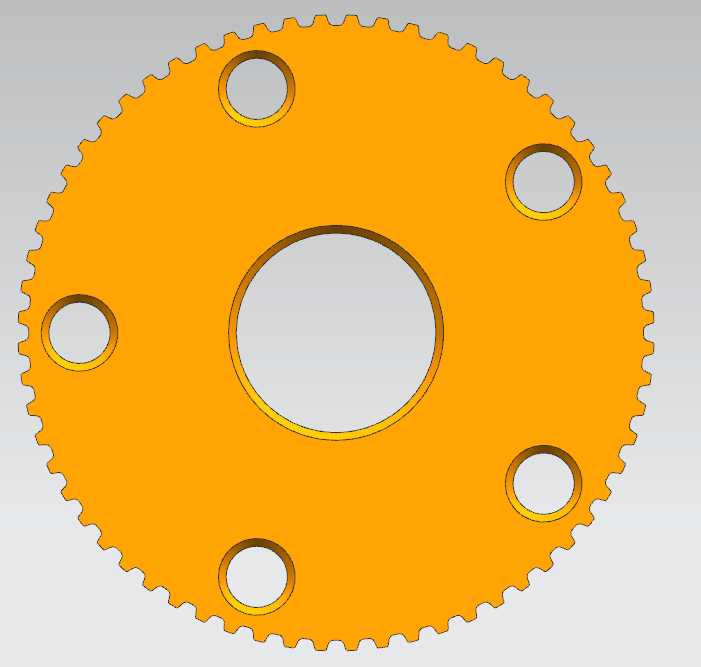

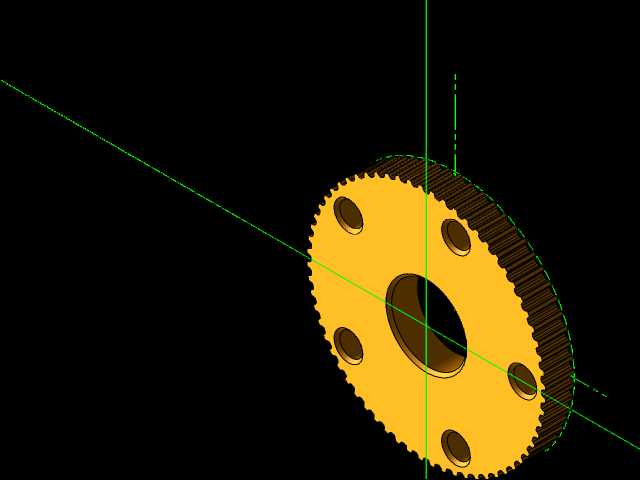

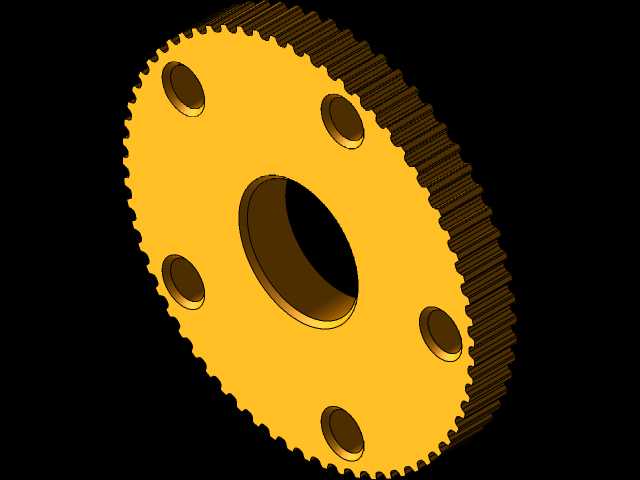

　　在轻载精密传动场景中，MXL型同步带轮的应用覆盖了从桌面级自动化执行机构、小型检测设备送料模组到消费电子组装工位的动力传递环节，这类小模数同步带轮的核心作用是通过带齿与同步带的精准啮合，实现无滑差的定比传动，相比平带传动能保证严格的传动比，相比齿轮传动又具备缓冲吸振、安装容错空间更大的优势，尤其适合中心距较小、传动功率不大但对传动精度有一定要求的工位。这款64齿的MXL同步带轮，在设计阶段首先围绕适配的MXL同步带参数做基准匹配，MXL型同步带的节距为2.032mm，对应带轮的节圆直径需要严格按照齿数与节距的换算关系确定，保证啮合过程中带齿能顺利进入轮齿槽，不会出现顶齿、爬齿的问题。轮体采用辐板式轻量化结构，中心设置大直径安装轴孔，

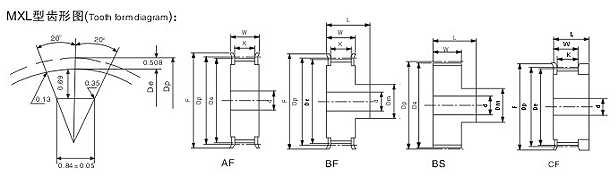

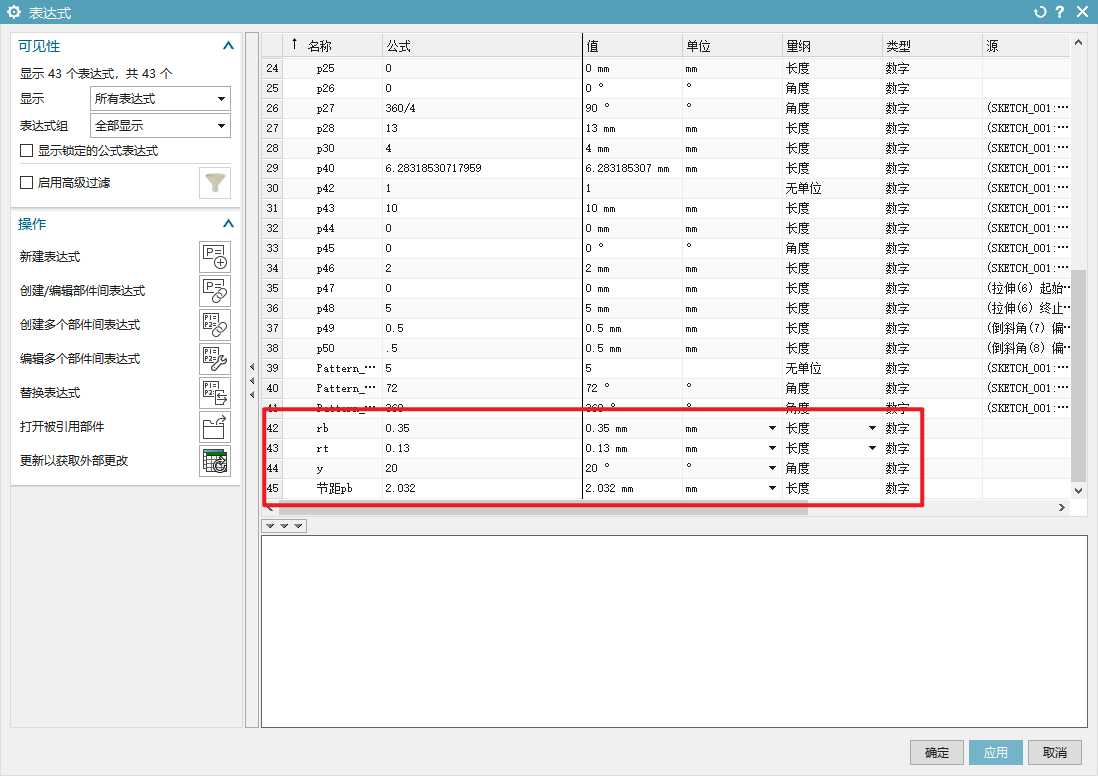

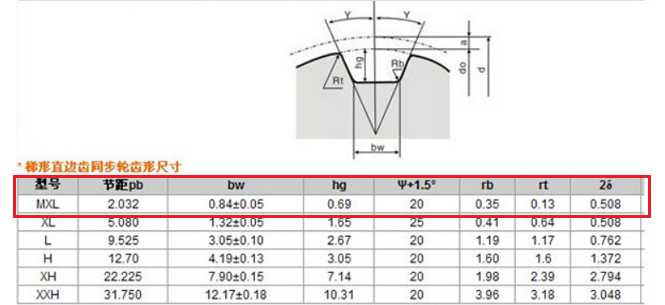

　　用于穿过传动轴并通过紧定或者键连接实现周向固定，围绕中心孔均匀分布的六个减重安装孔，一方面是降低轮体自身的转动惯量，在高速往复传动的场景下减少启停阶段的惯性冲击，另一方面这些孔也可作为安装固定的辅助孔位，方便在部分空间受限的工位上通过螺栓穿过孔位实现带轮与连接法兰的固定，不需要额外设计轮毂夹持结构。轮齿的齿形参数严格遵循MXL带轮的齿廓标准，齿顶圆弧、齿槽深度、齿侧间隙都做了适配性设计，保证同步带在包角范围内的轮齿都能平稳啮合，减少传动过程中的多边形效应带来的速度波动，在设计齿面粗糙度的时候，考虑到同步带多为聚氨酯或者橡胶材质，齿面不需要过高的光洁度，适当的表面粗糙度反而能增加啮合摩擦力，避免带与轮之间出现微滑，

　　同时也不会因为齿面过于粗糙加速带的磨损。安装边界方面，这款带轮的轴向厚度匹配标准宽度的MXL同步带，轮缘两侧不需要额外做挡边结构的话，可适配中心距平行度较好的固定传动工位，如果是传动中心距较大、带存在跑偏风险的场景，也可在轮体两侧加装薄挡片，利用现有减重孔位固定挡片即可，不需要重新加工轮体结构。中心安装孔的公差选择基孔制间隙配合，方便传动轴的装配，孔壁可预留紧定螺钉的平位加工空间，针对不同的负载场景，用户可自行选择单紧定或者双紧定的固定方式，负载稍大的场景也可在孔内加工键槽，通过平键传递更大的扭矩。在实际设备选型中，64齿的MXL带轮通常作为从动轮使用，搭配小齿数的主动轮实现减速传动，比如在小型皮带输送线的末端传动、

　　视觉检测设备的镜头移动模组、3D打印设备的轴传动结构中，这类大齿数小模数带轮能在较小的安装空间内实现较大的减速比，同时保证传动的平稳性，不会像齿轮传动那样对安装中心距的公差要求极为严苛，一定范围内的中心距偏差不会影响正常的啮合传动，降低了设备整体的装配调试难度。设计过程中还考虑了轮体的应力分布，辐板的厚度经过受力校核，在额定传动扭矩下不会出现辐板变形的问题，六个均匀分布的孔位之间的筋条宽度一致，保证轮体转动时的动平衡性能，即使在每分钟上千转的转速下，也不会出现明显的振动，避免因为轮体不平衡带来的传动噪音和轴承受损问题。轮齿的齿根部分做了圆角过渡，减少应力集中，长期承受交变载荷的情况下不会出现齿根断裂的问题，适配的工作环境温度覆盖常规工业车间的温度范围，不管是常温的组装车间还是有一定温度波动的设备内部，轮体的尺寸稳定性都能满足传动要求，不会因为温度变形导致啮合间隙变化。
