工业级铝合金节点MCU防护壳体结构

　　这款节点MCU壳体的设计初衷，是解决工业现场分布式采集节点长期暴露在多尘、存在轻度喷淋、周边有电磁干扰环境下的主控板防护问题，目前这类壳体大量应用在产线状态采集节点、楼宇自控分布式IO模块、小型物联网边缘采集终端的硬件封装场景中，区别于普通民用塑料外壳，这款壳体在结构强度、屏蔽性能、安装适配性上都做了针对性的工程优化。

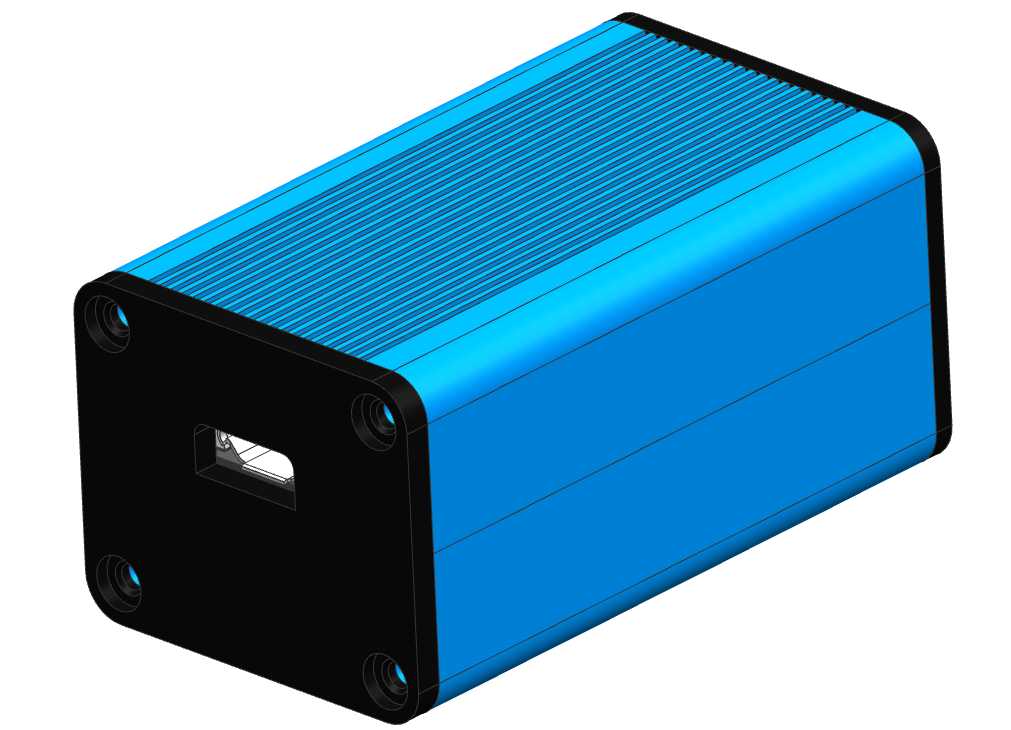

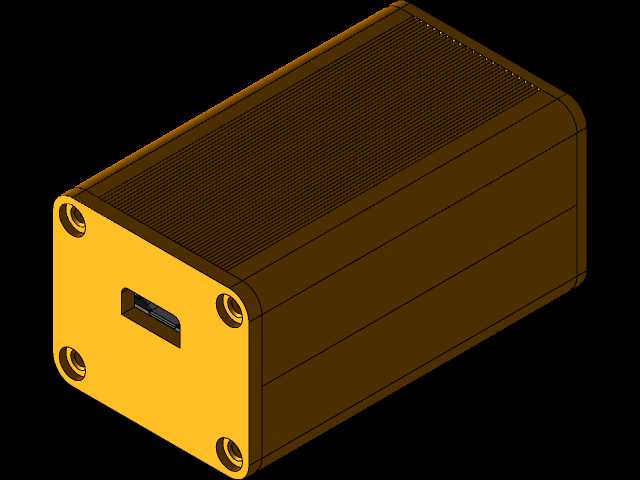

　　从结构设计逻辑来看，主体采用拉伸铝型材作为筒体部分，型材外壁设计了平行的纵向散热筋，一方面是增加壳体的整体散热面积，保证内置MCU主控板、通讯模块在满负载运行时的热量可以快速通过铝壳体导出到外部环境，避免密闭壳体内积温导致芯片降频或者寿命缩短；另一方面纵向筋条也提升了铝型材筒体的径向抗形变能力，在现场安装拧紧紧固件、或者受到轻度外力磕碰时，筒体不会出现凹陷变形挤压内部电路板。筒体两端搭配黑色注塑端盖，端盖和型材筒体之间采用止口配合结构，装配时止口位置可以加装薄型橡胶密封条，能够达到IP54级别的防护能力，完全可以应对车间日常的浮尘、偶尔的冷却液飞溅、空气潮湿凝露等工况，不需要额外给节点控制板加装防水套。

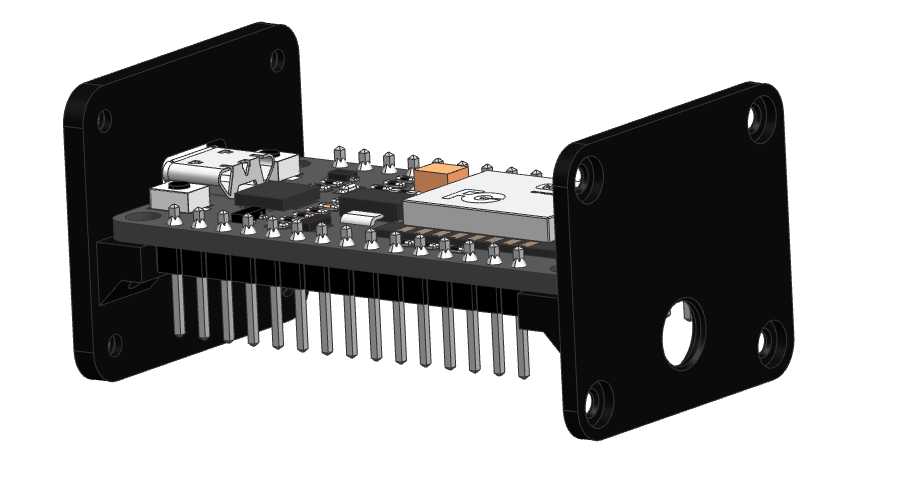

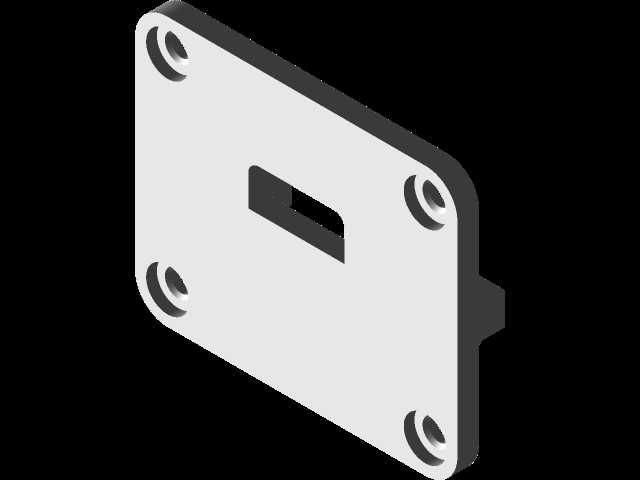

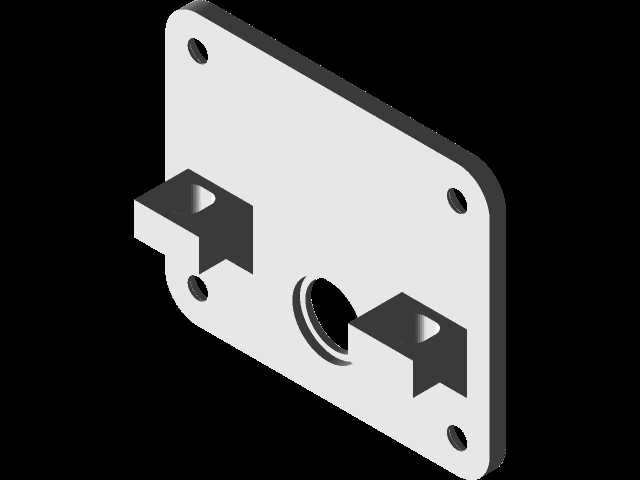

　　端盖部分的结构做了分层设计，其中一端预留了标准USB Type-B接口的开孔，开孔位置做了内凹沉台，现场插装通讯下载线时，插头可以完全沉入沉台内部，不会因为外部拉扯、磕碰导致插头歪斜损坏板载接口，端盖四角预留了内六角安装孔位，既可以用来将两端端盖锁紧在铝型材筒体上，也可以作为壳体的对外安装固定孔，不需要额外在型材上打孔攻丝，减少现场安装的加工工序。端盖内侧设计了电路板安装柱，柱高经过精确核算，保证内置的标准尺寸MCU核心板安装后，板上最高的电解电容、接线端子元件不会触碰壳体内壁，同时板载的状态指示灯位置刚好对应端盖预留的导光孔位，不需要额外加装导光柱就可以在外部观察设备运行状态。

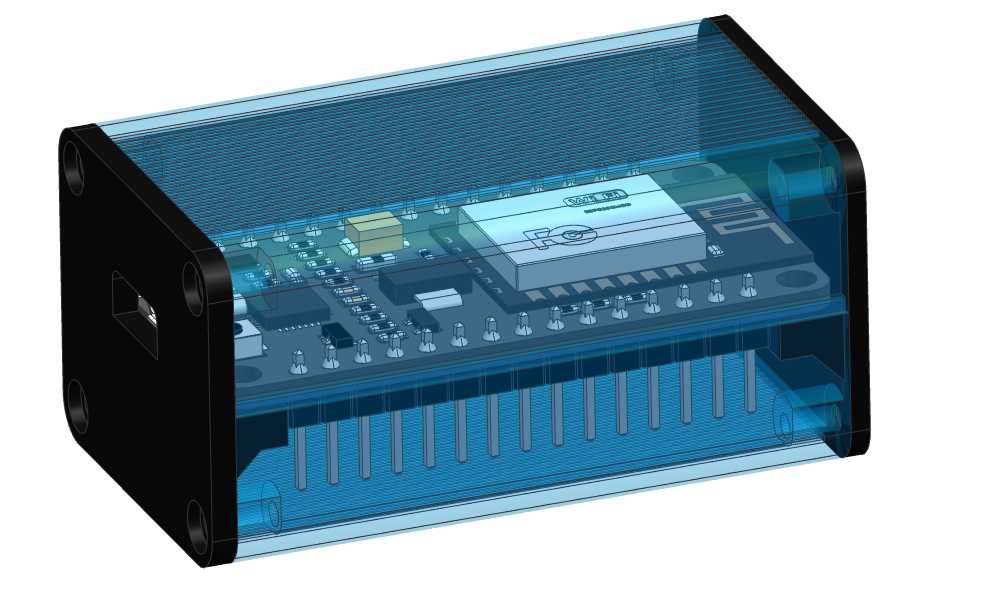

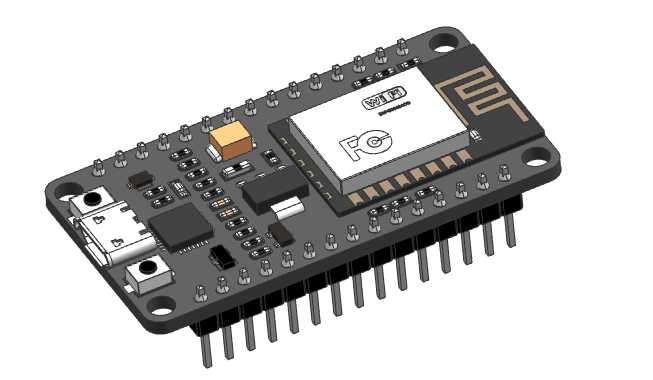

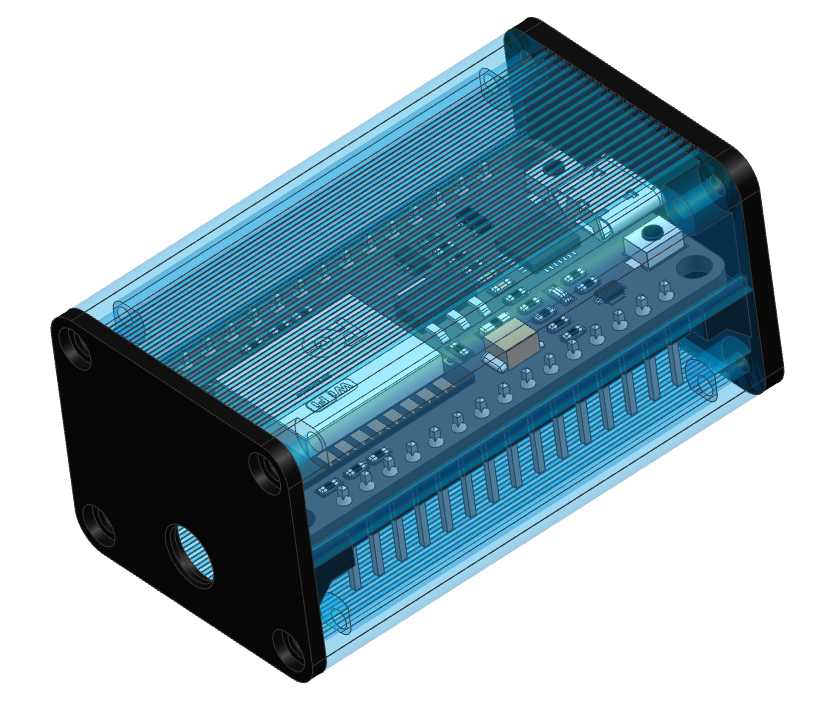

　　关于安装边界尺寸，这款壳体的筒体截面为正方形，边长适配市面上绝大多数通用节点MCU板卡的安装尺寸，内部净空宽度预留了足够的余量，除了安装核心MCU板之外，还可以容纳小型的RS485通讯模块、接线端子排、电源滤波模块，不需要额外拓展壳体尺寸。壳体长度方向可以根据内置板卡的长度灵活裁切铝型材，不需要重新开模，能够适配不同IO数量、不同功能配置的节点板卡，大幅降低小批量定制的开模成本。安装方式上支持两种固定模式，既可以通过端盖的四角孔位直接用螺丝固定在安装平面上，也可以在铝型材的背部槽位加装标准导轨卡扣，直接卡装在电气柜内的35mm标准DIN导轨上，和柜内其他PLC模块、继电器模块保持一致的安装方式，方便电气柜内的整体布线布局。

　　从实际使用的角度来看，这款铝壳体的电磁屏蔽性能远优于ABS塑料外壳，铝型材本身的导电特性可以将内部电路板和外部的工业电磁环境隔离开，避免车间内变频器、伺服电机工作时产生的电磁干扰影响MCU节点的采样精度和通讯稳定性，在强电磁干扰的焊接车间、数控加工车间部署采集节点时，不需要额外给板卡包裹铜箔做屏蔽处理，直接装入壳体就可以满足EMC防护的基础要求。端盖采用的阻燃ABS材质，在遇到板卡元件短路过热的情况时，端盖不会出现明火蔓延的问题，满足电气设备的阻燃安全要求。

　　在装配逻辑上，这款壳体采用无外露螺丝的设计，所有锁紧螺丝都隐藏在端盖内侧，装配完成后外部没有突出的螺丝头，整体外观整洁，同时也避免了外露螺丝在潮湿环境下生锈的问题，后期维护时只需要拧开端盖的四颗螺丝就可以抽出内部的电路板，进行程序下载、接线调整或者元件更换，维护操作不需要把整个壳体从安装位拆下来，大幅降低现场运维的工作量。壳体表面采用蓝色阳极氧化处理，除了提升铝型材表面的耐腐蚀能力之外，统一的外观颜色也方便现场做设备分区标识，比如蓝色壳体对应数据采集节点、灰色壳体对应执行控制节点，现场巡检时可以快速识别设备类型，提升运维效率。
