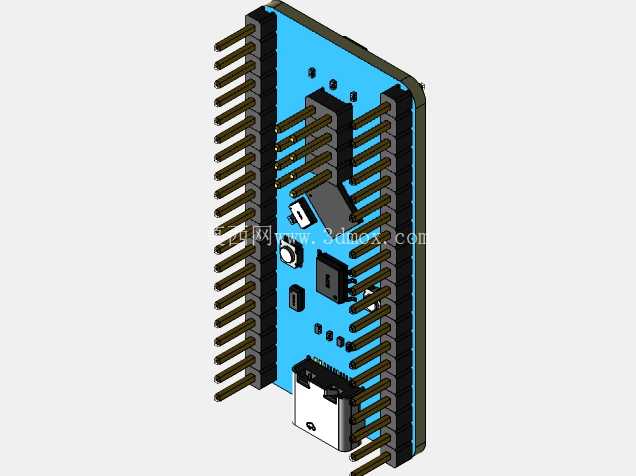

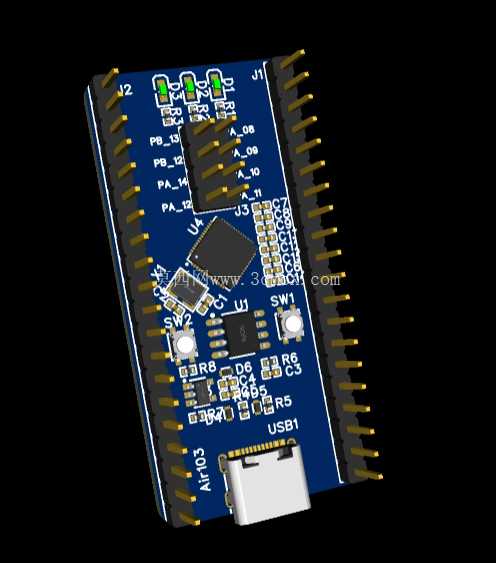

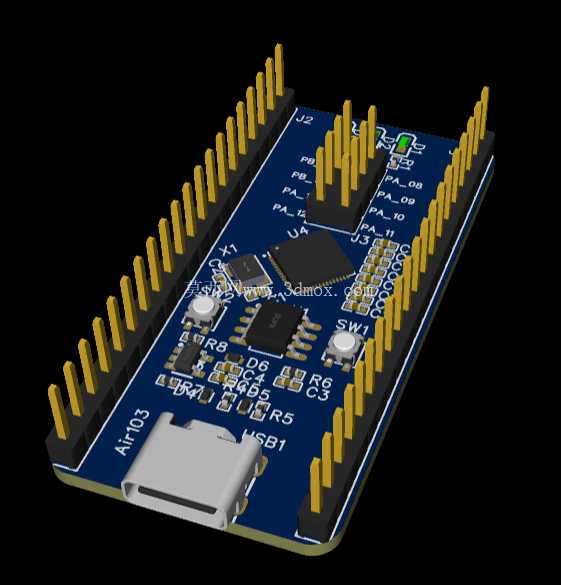

这款嵌入式核心控制板的三维建模,完全还原了实物的布局与结构细节,可直接用于嵌入式项目的结构适配、外壳设计、整机装配干涉校验等场景。在做物联网终端、小型智能传感节点、简易工业控制下位机的结构设计阶段,很多工程师容易忽略核心板的接插件高度、元件突出量,导致后期打样外壳出现装配顶壳、接口对位偏差的问题,这个模型把板上所有元件的外形、高度、位置都做了1:1还原,能直接导入装配体做干涉检查,省去反复核对实物尺寸的时间。

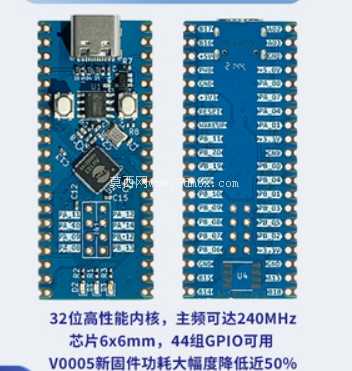

从实际功能特性来看,这块核心板采用32位高性能内核设计,主频可达240MHz,芯片本身尺寸仅6x6mm,板载引出44组通用IO接口,能够满足绝大多数小型嵌入式项目的外设扩展需求,不管是接串口传感器、SPI显示屏、I2C采集模块,还是做简单的脉冲输出控制,都有足够的引脚资源预留。建模的时候特意还原了板载Type-C接口的位置与突出高度,这个接口是板载的程序下载与供电接口,在做外壳设计的时候,开口位置需要完全匹配接口的外轮廓,模型里把接口的金属外壳、塑胶部分的尺寸都做了精准还原,不需要设计师再单独测量接口尺寸。板上的两个用户按键、复位按键的位置与高度也都做了还原,外壳上的按键开孔位置可以直接参考模型坐标定位,避免出现按键按不到、卡键的问题。

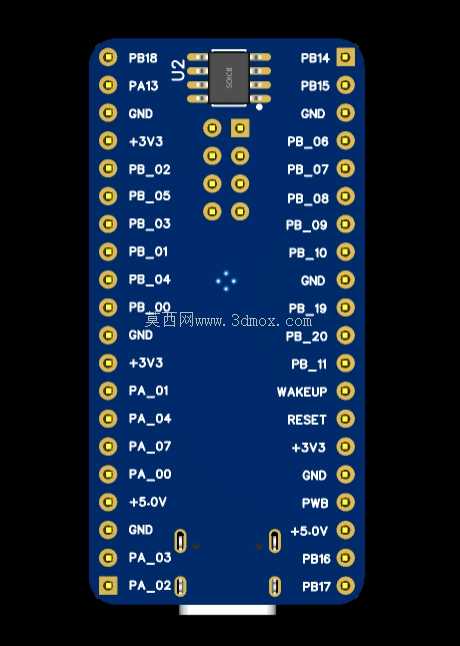

设计思路上,这块核心板采用双侧插针引出的布局,所有IO接口均匀分布在PCB两侧,插针采用标准2.54mm间距排针,既可以直接插在面包板上做原型验证,也可以焊接在定制底板上做集成化设计,建模的时候严格按照2.54mm的排针间距做了阵列,排针的长度、塑高位置都和实物一致,在做底板设计的时候,可以直接把这个模型导入PCB结构文件,对齐排针位置做封装匹配,减少结构与硬件设计的沟通成本。PCB本身的板厚采用常规1.6mm设计,四个角预留了安装孔位,模型里还原了安装孔的孔径与位置,既可以用铜柱直接固定在外壳内部,也可以配合排针做悬浮固定,安装边界上,板身整体宽度适配标准面包板的中间槽宽度,长度方向上没有超出常规迷你开发板的尺寸范围,在做小型手持设备、壁挂式传感终端的内部布局时,不需要预留过多的冗余空间。

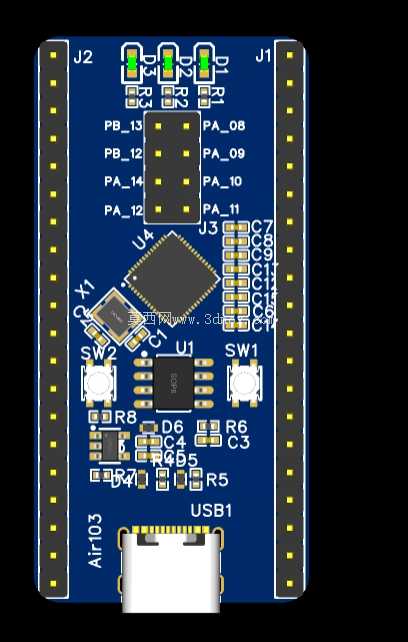

板上的主芯片、晶振、电容电阻、电源指示灯这些元件的外形都做了等效还原,虽然不需要还原元件内部的晶圆结构,但对于结构设计来说,元件的最大外轮廓与高度是最关键的参数,比如主芯片的屏蔽罩高度、Type-C接口的突出高度、排针的顶端高度,这些尺寸直接决定了外壳内部的净空需求,模型里把这些关键尺寸都做了精准校准,导入装配体之后可以直接测量内部空间余量,判断是否需要增加支撑柱、是否需要在对应位置做避空凹槽。另外板载的两个LED指示灯的位置也做了标注,在做半透明外壳或者指示灯导光柱设计的时候,可以直接对齐灯珠位置做导光结构,不需要拆开实物反复核对位置。
在实际项目应用中,很多做小型物联网终端的团队,会直接采用这类成熟的核心板做二次开发,不需要再单独做核心主控的硬件设计,能大幅缩短项目的研发周期,这时候对应的三维结构模型就成了结构设计阶段的核心参考,不管是做手持采集终端的内部堆叠,还是做工业传感节点的外壳设计,都可以直接调用这个模型做布局规划,提前排查装配干涉问题,减少后期打样的迭代次数。比如在做壁挂式温湿度采集节点的时候,核心板需要和电池模块、传感模块、通信模块一起堆叠在外壳内部,通过这个模型可以提前规划各个模块的固定位置,预留出接线的空间,避免出现模块之间互相挤压、接线被压住的问题。另外在做教育类嵌入式实验箱的设计时,这类核心板是常用的实验主控,模型可以直接用于实验箱的内部固定结构设计,对齐排针位置做外接实验模块的接口布局,让整个实验箱的内部走线更加规整。
- 上一篇:手持便携绿色按键式计算器外观结构
- 下一篇:多面体拼接镂空球形结构设计作品
- 全部评论(0)
- 模板大小: 33.57 MB
- 售价:5金币
- 下载次数: 18
- 系统要求: OBJ,Rendering,STEP / IGES,Wavefront OBJ
- 软件分类: 通用机械零部件
