小型工件表面自动涂装作业设备结构

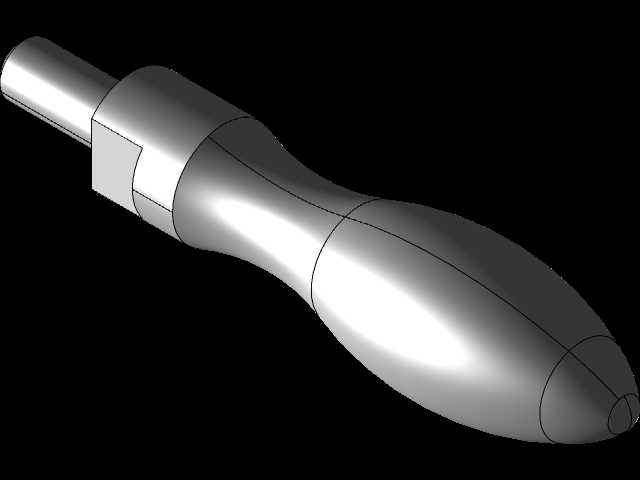

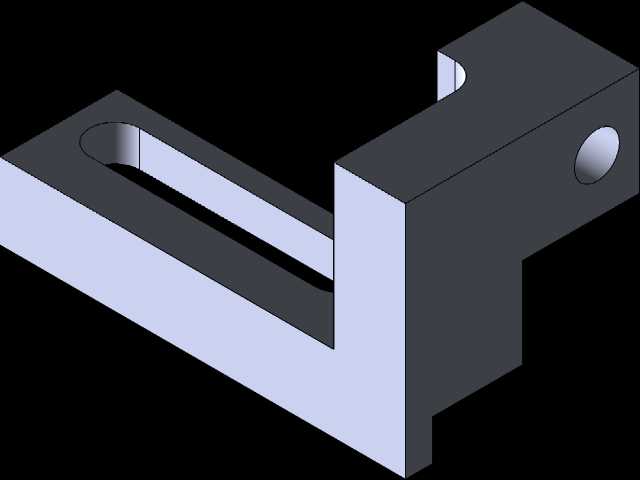

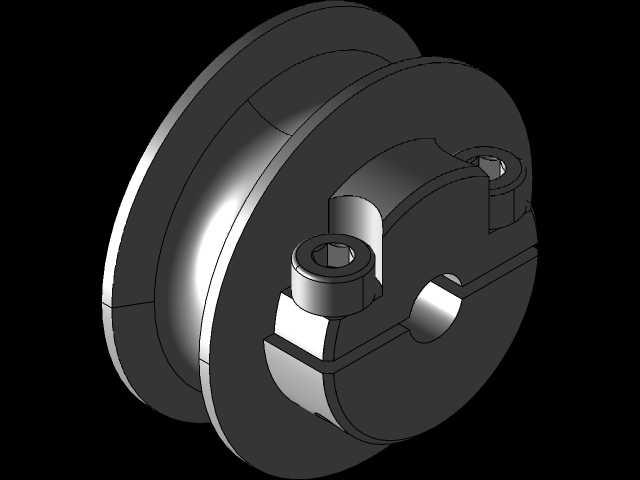

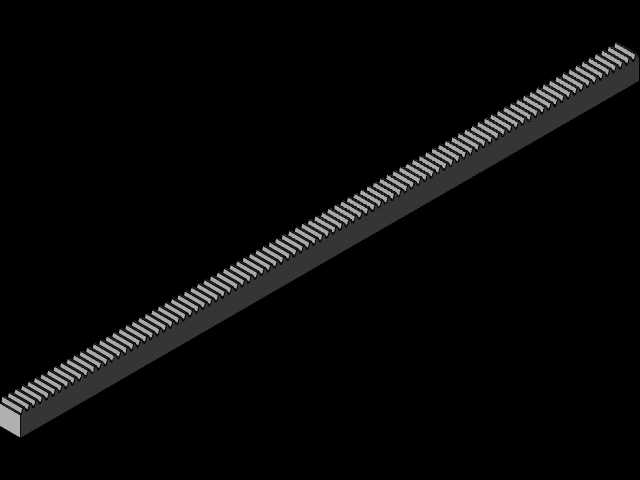

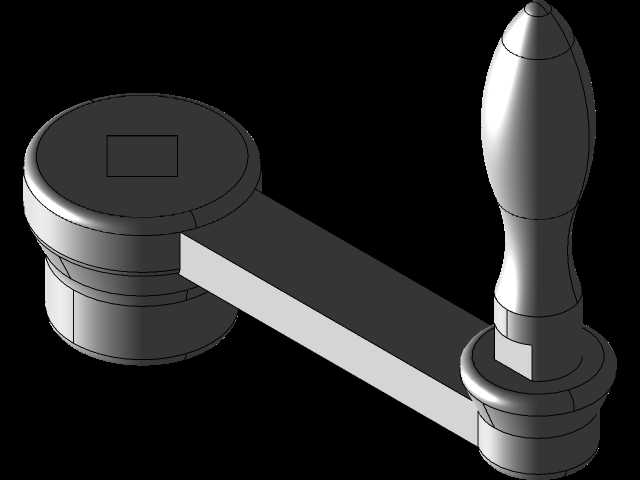

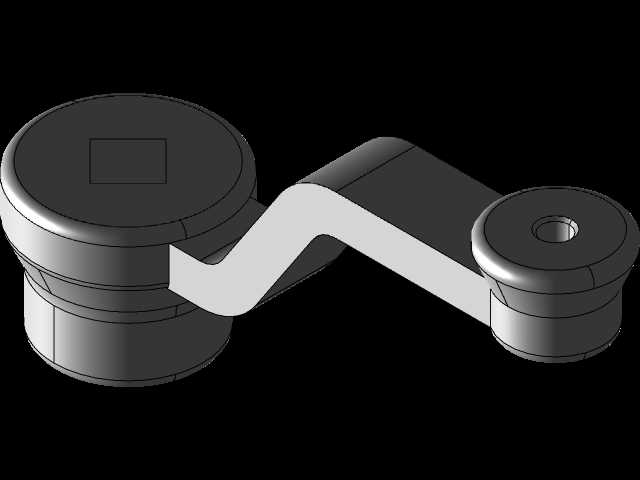

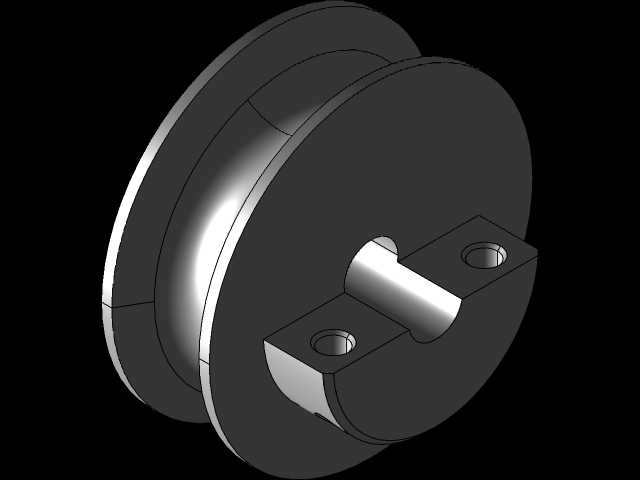

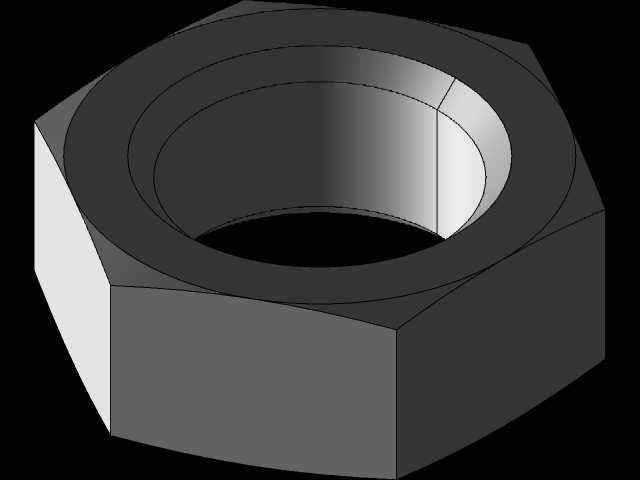

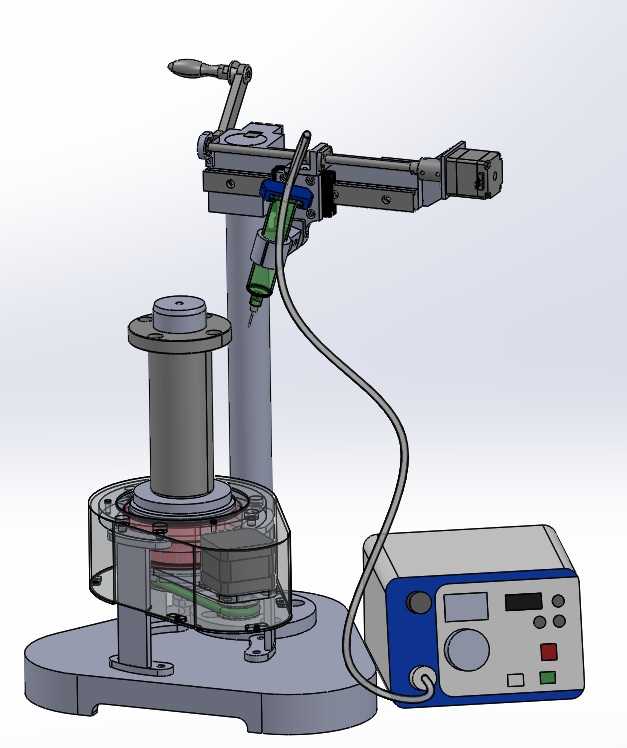

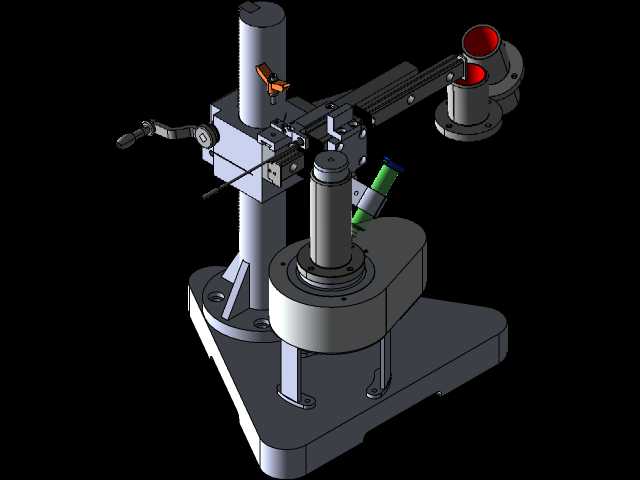

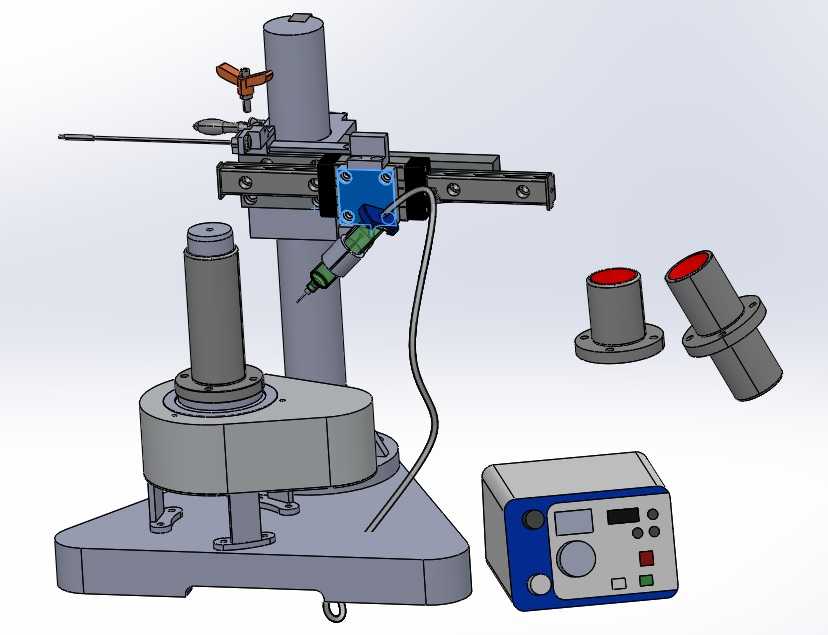

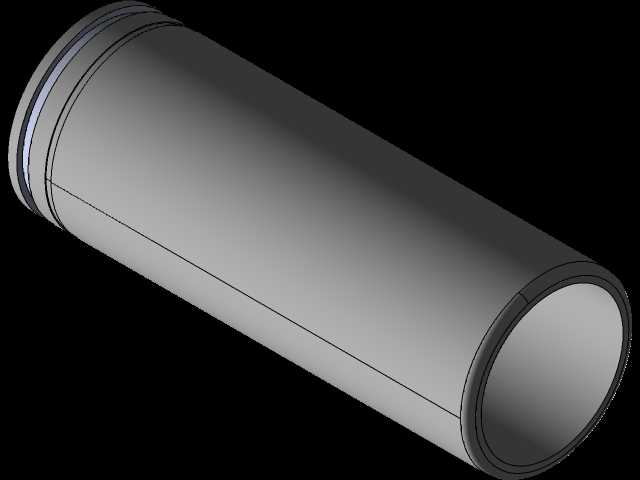

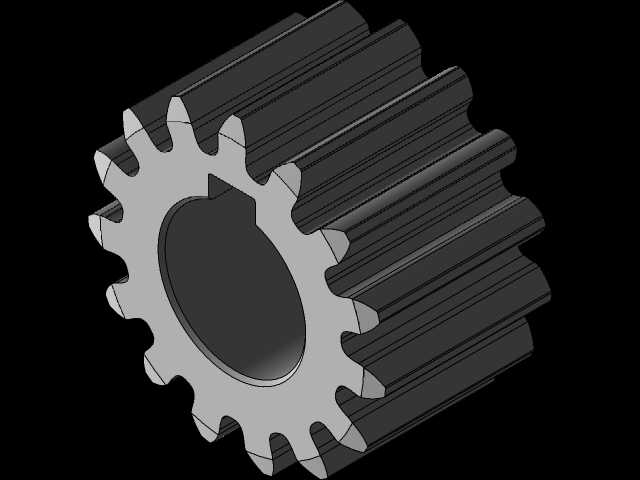

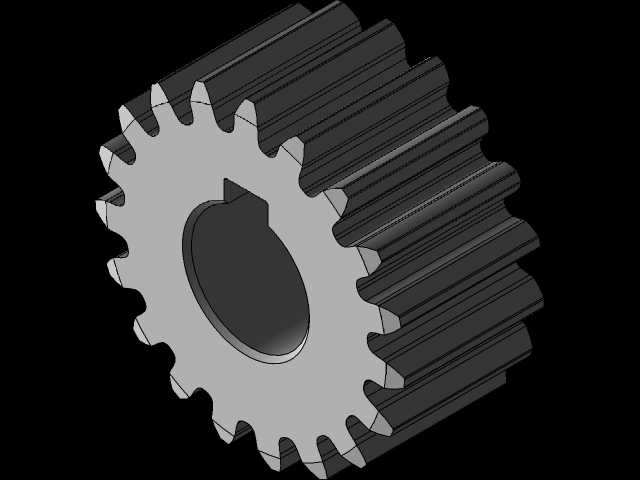

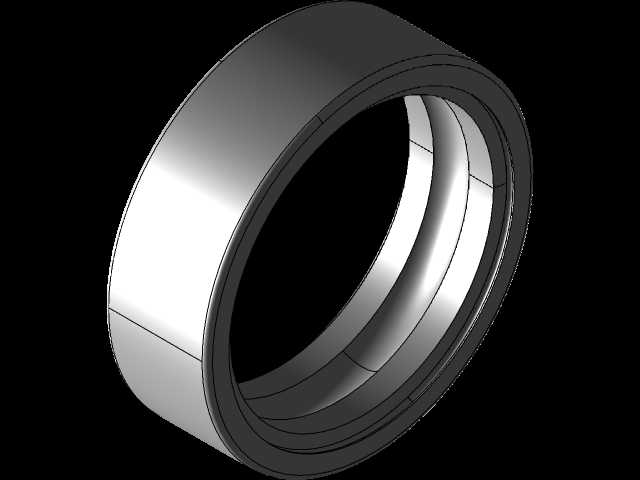

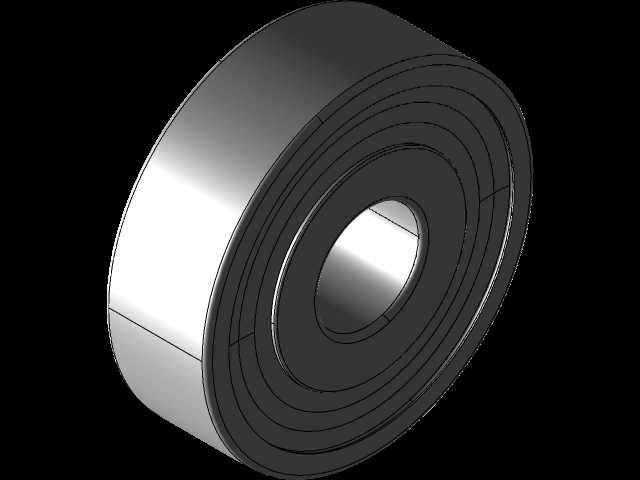

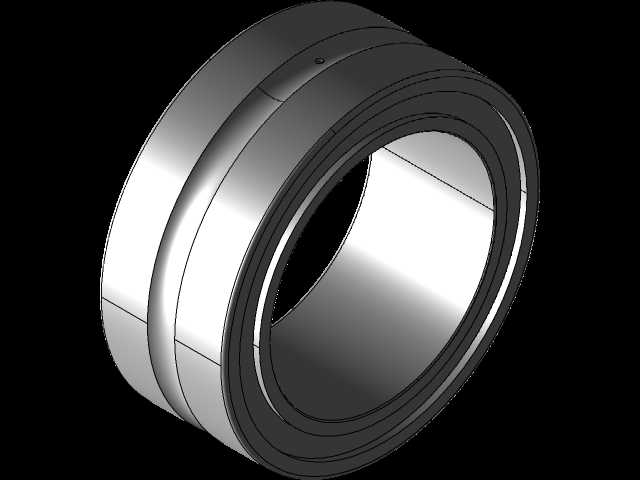

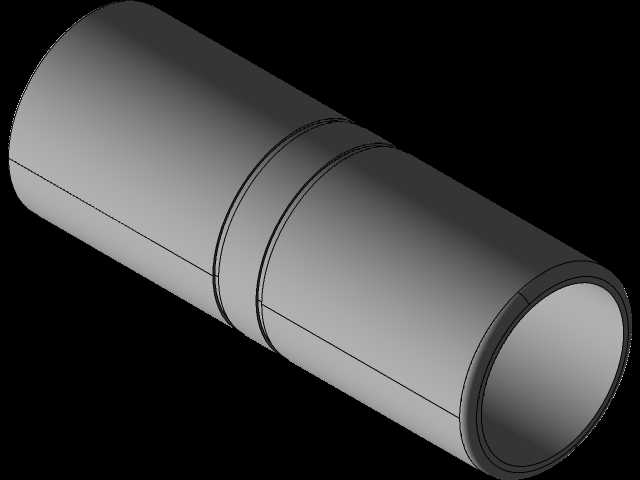

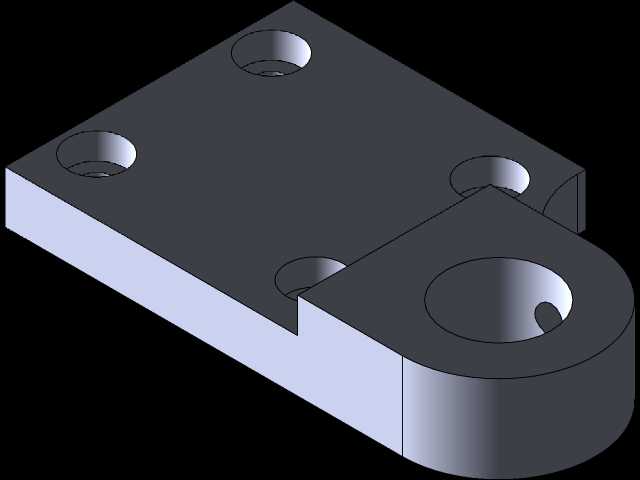

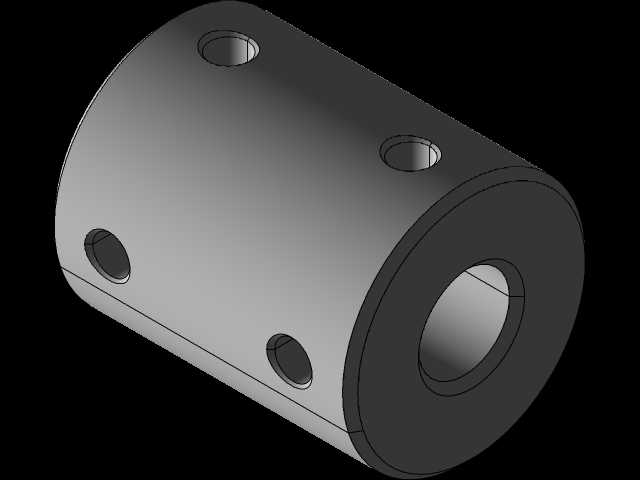

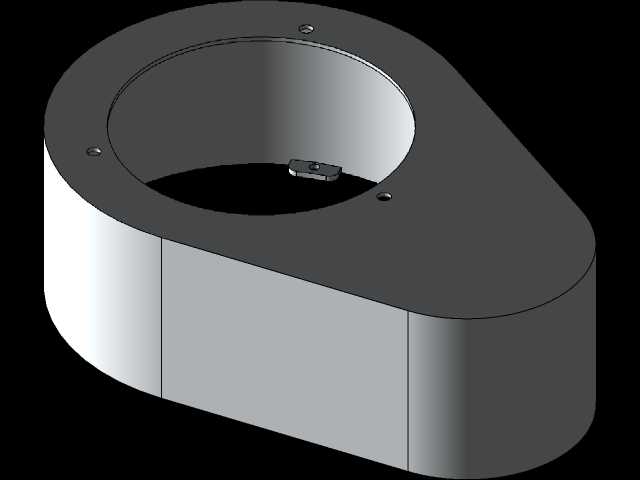

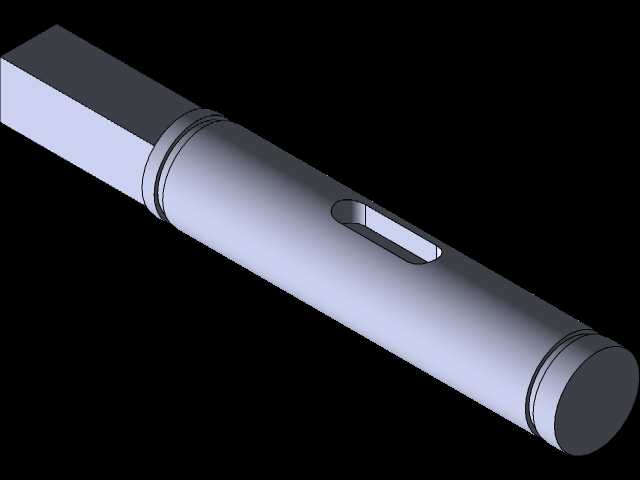

　　这套涂装作业设备主要面向小尺寸回转类、异形结构件的表面涂层喷涂工序，常见于五金加工、小型汽配零件、电子结构件的表面处理产线工位，可替代人工持喷枪完成均匀涂覆作业，减少漆雾对操作人员的职业健康影响，同时提升涂层厚度一致性。设备整体采用立式立柱搭载横移滑台的布局，底座为厚重的铸铁式安装平台，底部预留四个螺栓固定孔位，可直接锁附在车间标准工作台面或者独立设备机架上，安装边界控制在长600mm、宽450mm的矩形区域内，整体作业高度不超过700mm，不会占用过多产线横向空间，适配紧凑工位的排布需求。立柱部分采用双段式升降结构，下段为固定支撑座，内置旋转驱动组件，可带动上段立柱实现0-180度的水平回转，满足不同角度工位的喷涂覆盖；

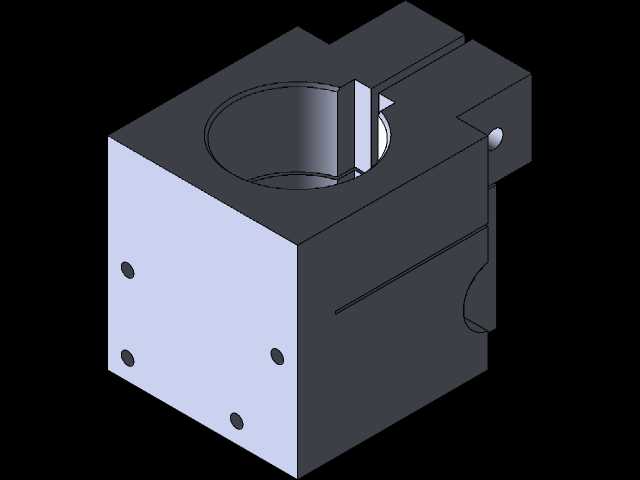

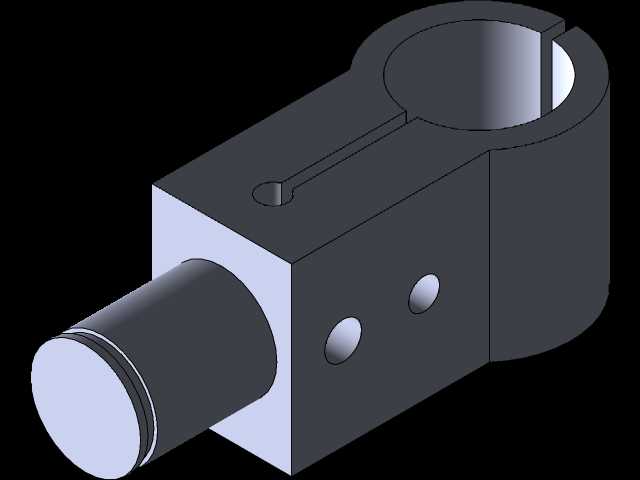

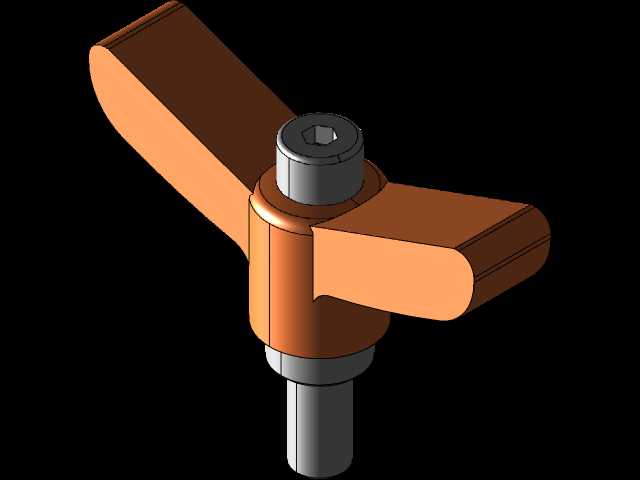

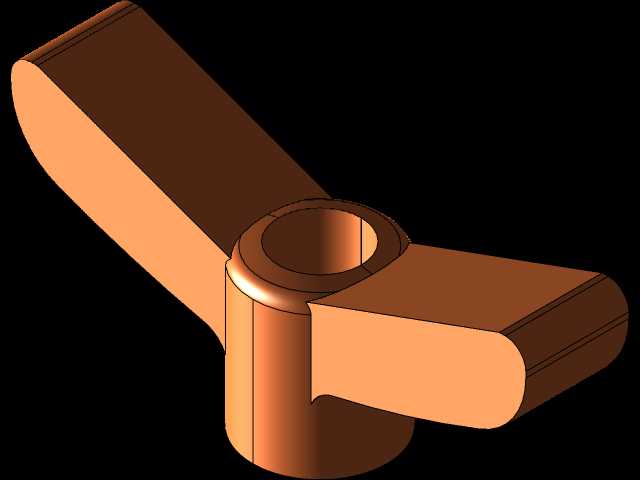

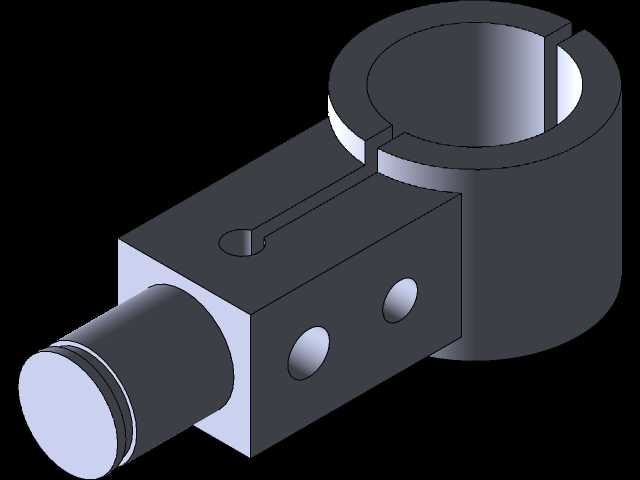

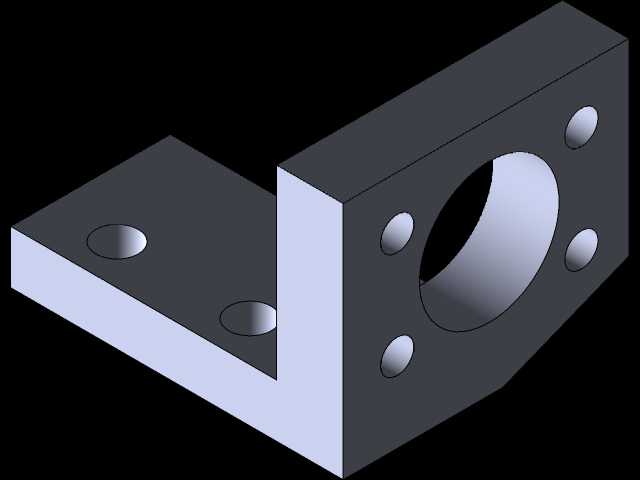

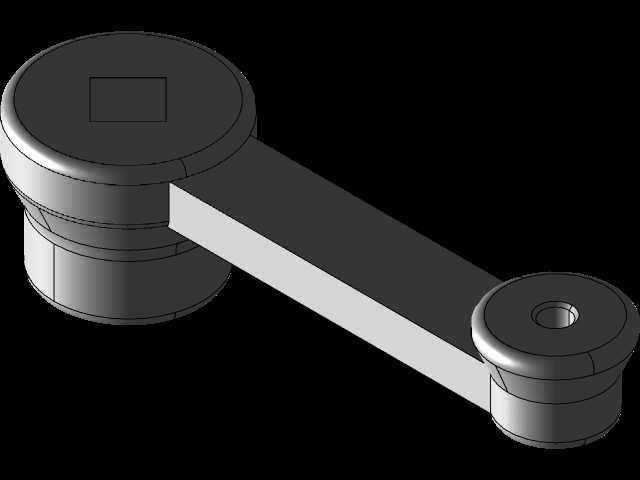

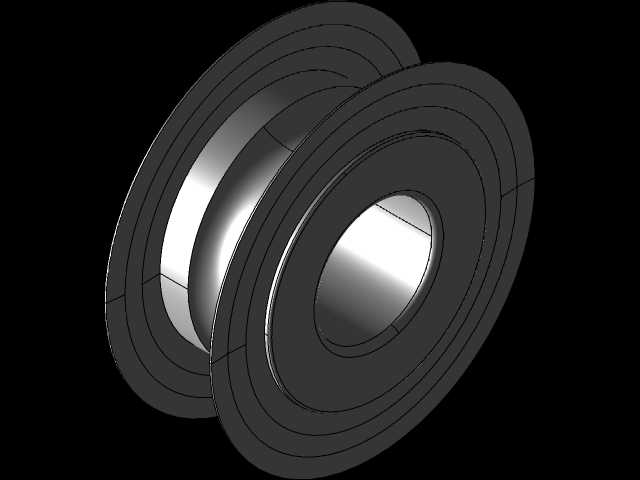

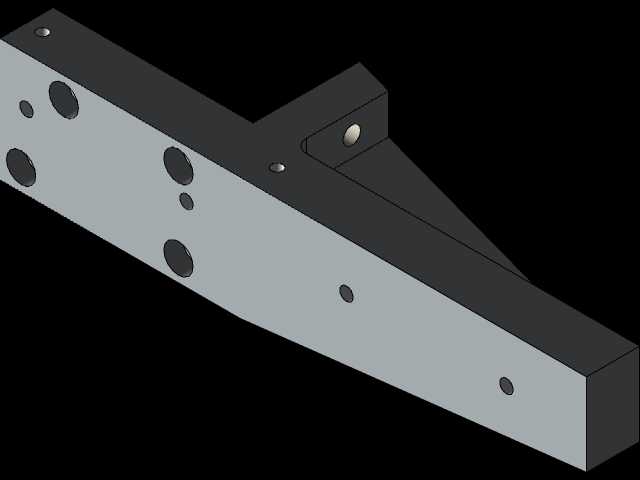

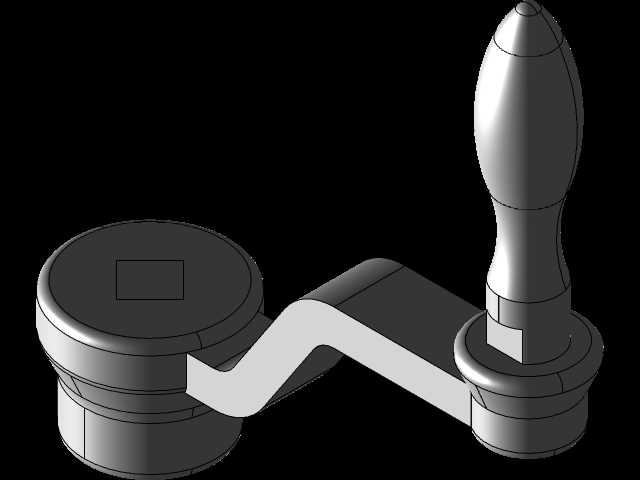

　　上段立柱侧面安装直线导轨副，搭载可手动锁紧的横移滑台安装座，滑台可沿立柱做上下200mm行程的高度调节，适配不同高度的待加工工件装夹需求。横移滑台采用双直线导轨导向，同步带传动结构，滑台行程300mm，可带动喷枪安装座做水平方向的匀速往复移动，滑台侧面预留标准的喷枪安装接口，可适配常见的重力式、压送式小型自动喷枪，喷枪角度可通过万向调节支架做±30度的俯仰、偏转调整，保证漆雾覆盖角度匹配工件外形。设备配套独立的电控控制箱，箱体采用钣金折弯成型，面板上集成参数调节旋钮、数显显示屏、功能按键以及状态指示灯，可设置滑台往复速度、回转角度、喷涂时长等核心作业参数，控制箱与主机之间通过快插线缆连接，可根据工位布局放置在主机侧方1.

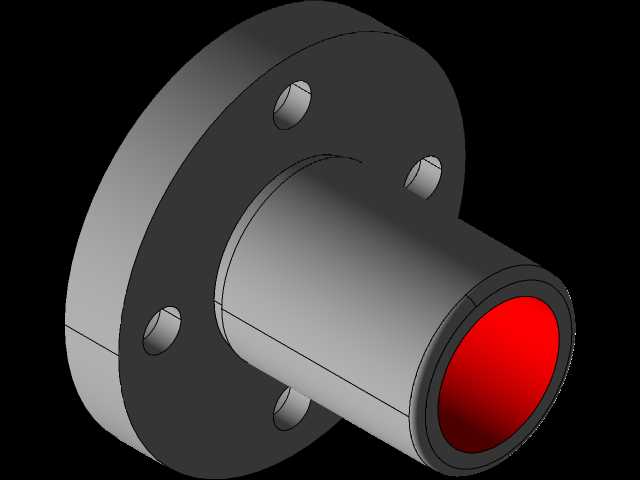

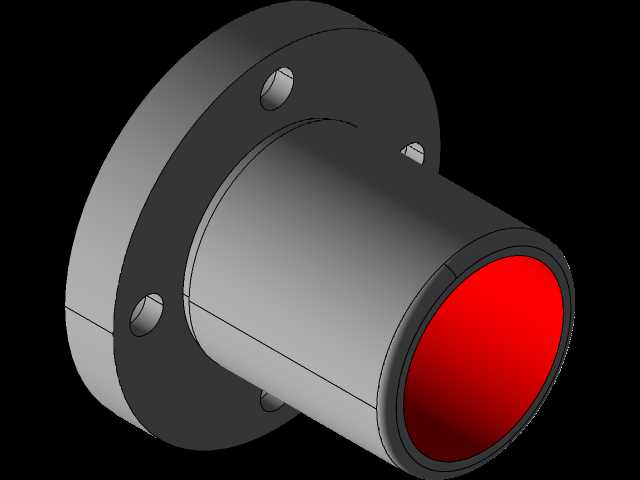

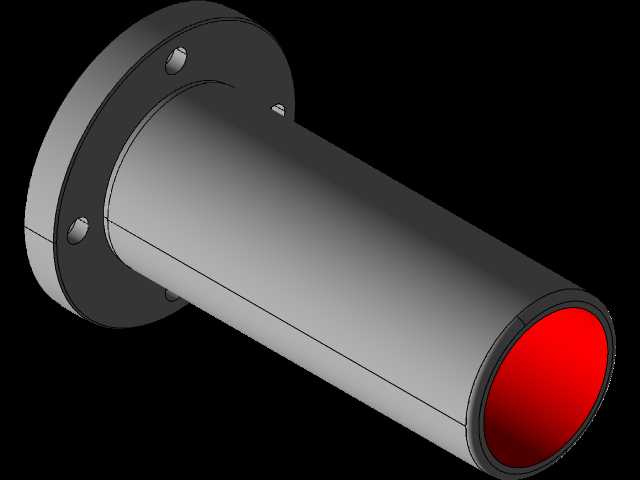

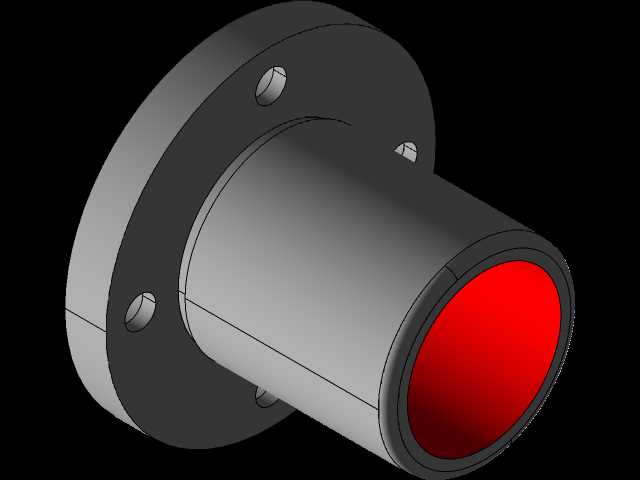

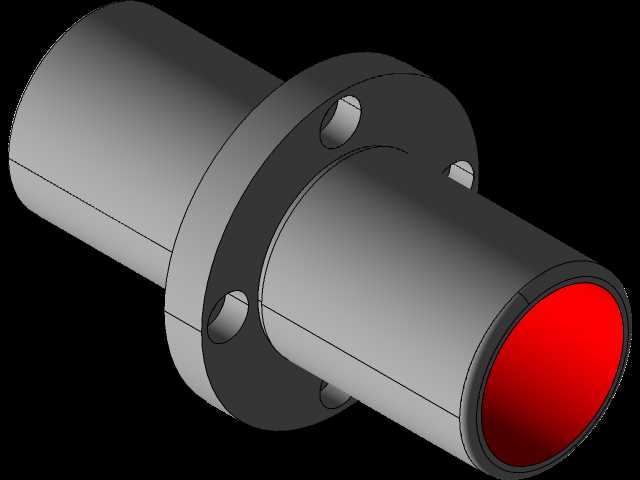

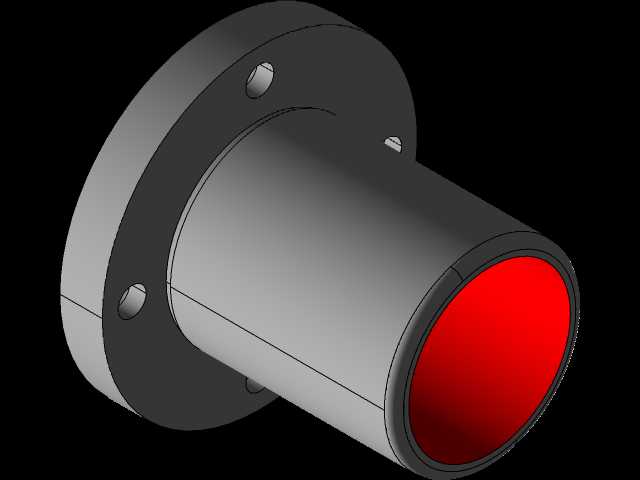

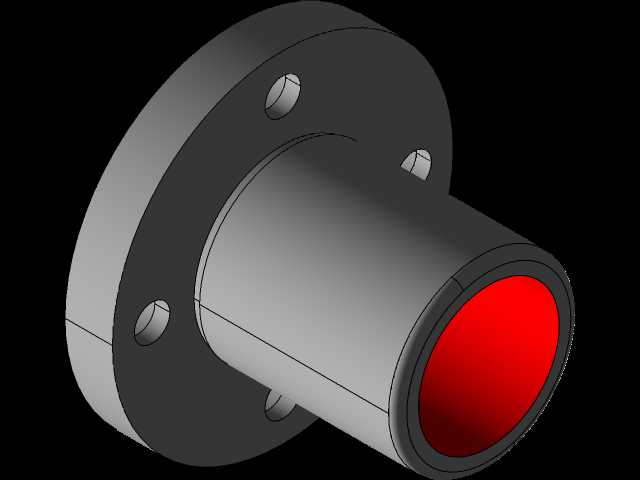

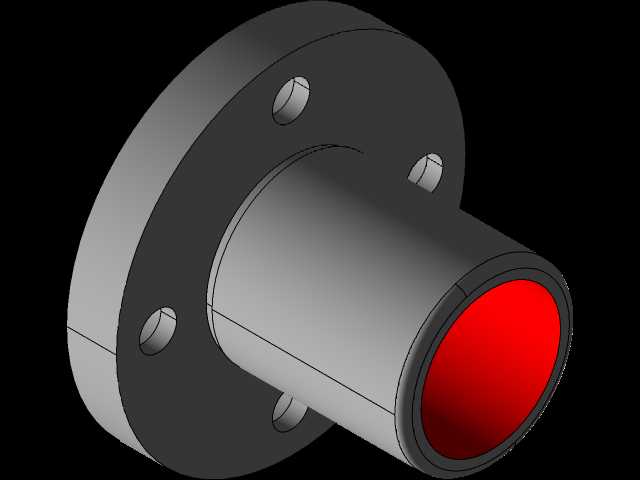

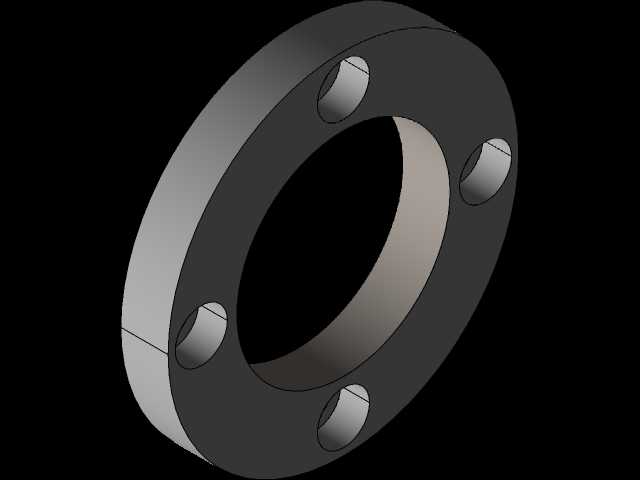

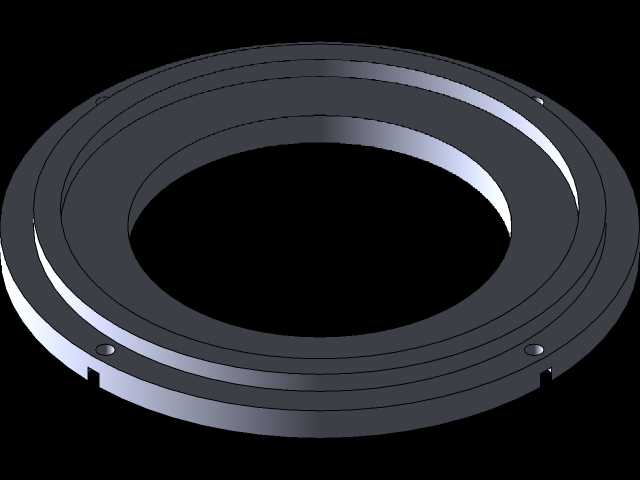

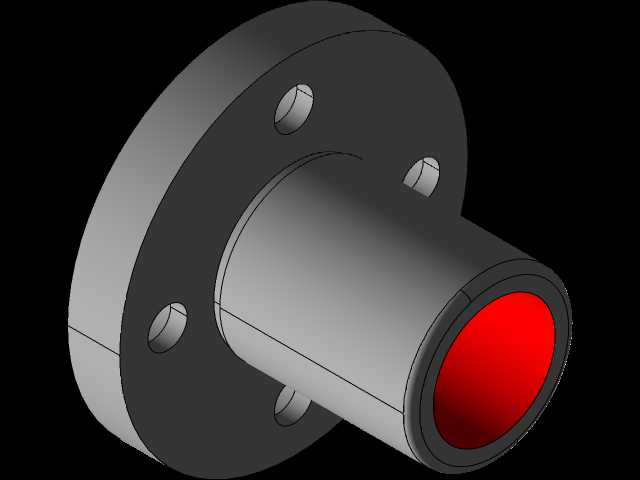

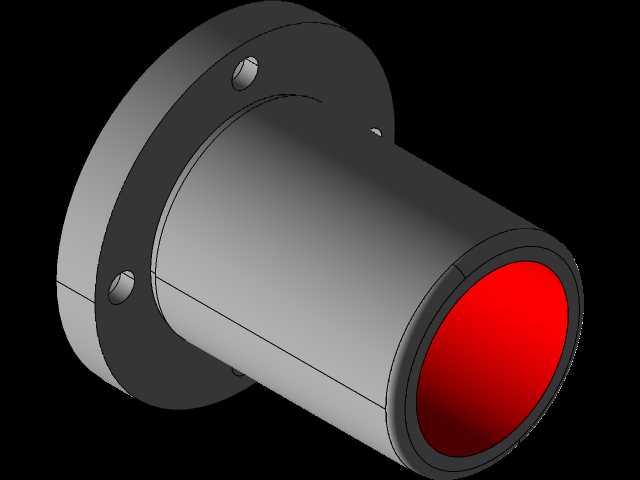

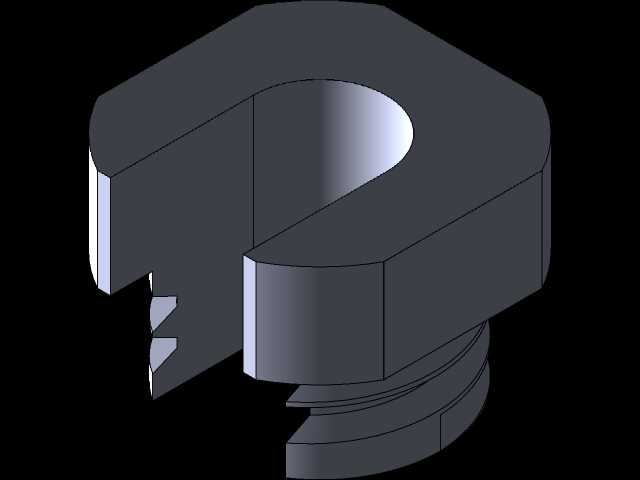

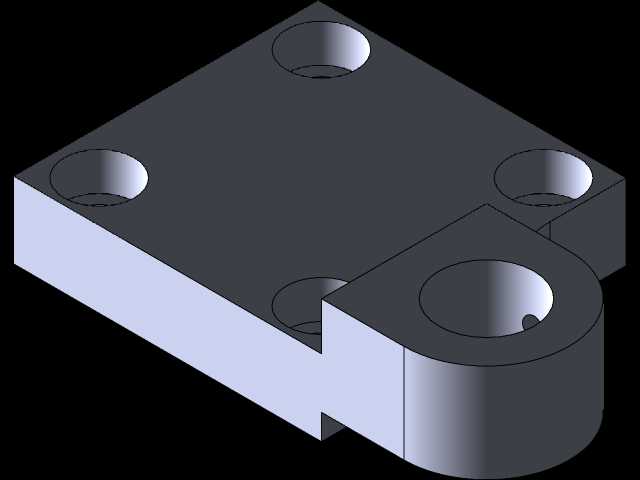

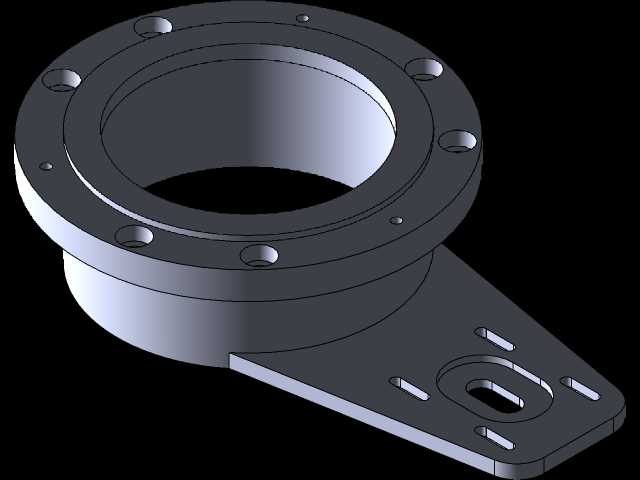

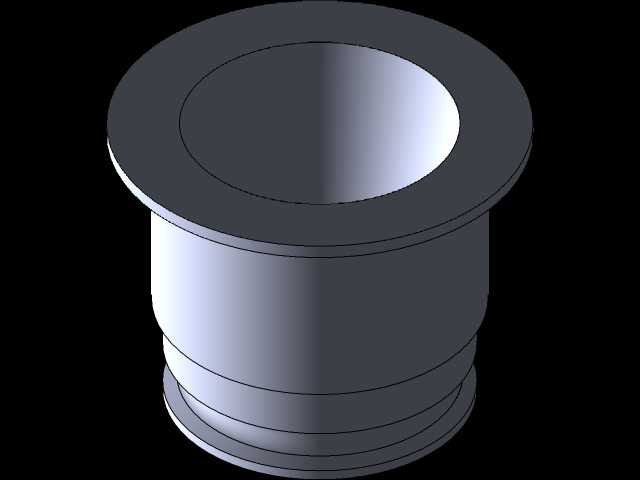

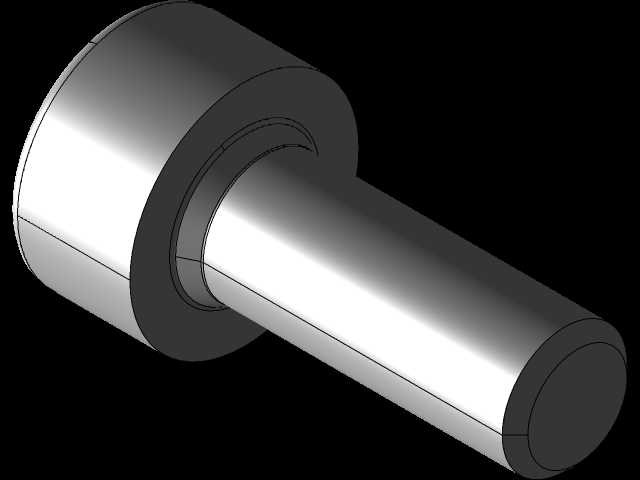

　　5米范围内的操作位置，方便操作人员实时调整参数。工件装夹工位设置在底座前端的定位法兰上，配套两种不同规格的法兰定位座，可适配不同轴径的回转工装，装夹后可配合立柱回转动作实现工件周向的全表面覆盖，无需人工反复翻转工件。整套设备的气路管线沿立柱、滑台的走线槽排布，避免管线在设备运行过程中出现剐蹭、缠绕问题，所有运动副位置均预留润滑注油口，方便日常维护保养。在实际应用场景中，这类小型涂装设备可单独作为离线工位使用，完成小批量试制件、返修件的喷涂作业，也可通过扩展通讯接口接入自动化产线，配合上下料机械手实现全自动喷涂作业，相比大型整线喷涂设备，其投入成本更低，工位调整灵活性更高，适合多品种小批量的生产模式。

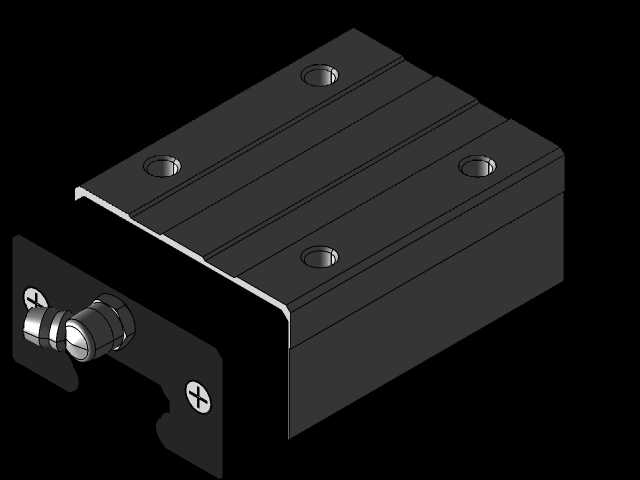

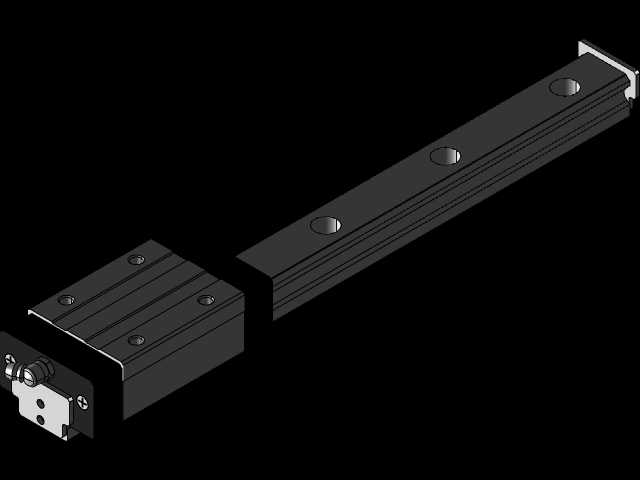

　　设计过程中重点考量了运动部件的刚性表现，横移滑台的导轨选型采用加宽型线性导轨，避免喷枪在高速往复移动时出现抖动，保证喷涂轨迹的稳定性；底座的重量配置经过配重核算，即使滑台伸出至最大行程位置，设备整体重心依然落在底座支撑边界内，不会出现倾覆风险。喷枪的安装位置与工件工位的距离控制在150-250mm的最佳喷涂区间，可通过滑台的前后微调结构适配不同涂料的喷涂距离要求，保证漆雾雾化效果达到最佳状态，减少涂料过喷浪费。
