移动式长行程铝料自动提取移栽设备

　　这套移动式长行程移栽取料装置，主要面向铝加工车间、型材下料工位、轻量化零部件产线的物料转序场景，用来替代人工沿长距离工位拖拽、搬运长条铝料的作业模式。现场产线里铝型材、铝棒这类工件往往单根长度达到数米，跨工位转运时如果靠人工抬送，不仅需要多名操作工配合，还容易在拖拽过程中刮伤工件表面，长距离往返也会占用大量辅助工时。该设备把直线移载模组集成在可移动的分体支撑机架上，不需要在车间地面做预埋固定，就能根据当日排产的工位布局，快速推移到下料机、缓存料架或者精加工工位旁，适配多品种小批量的柔性生产节奏。

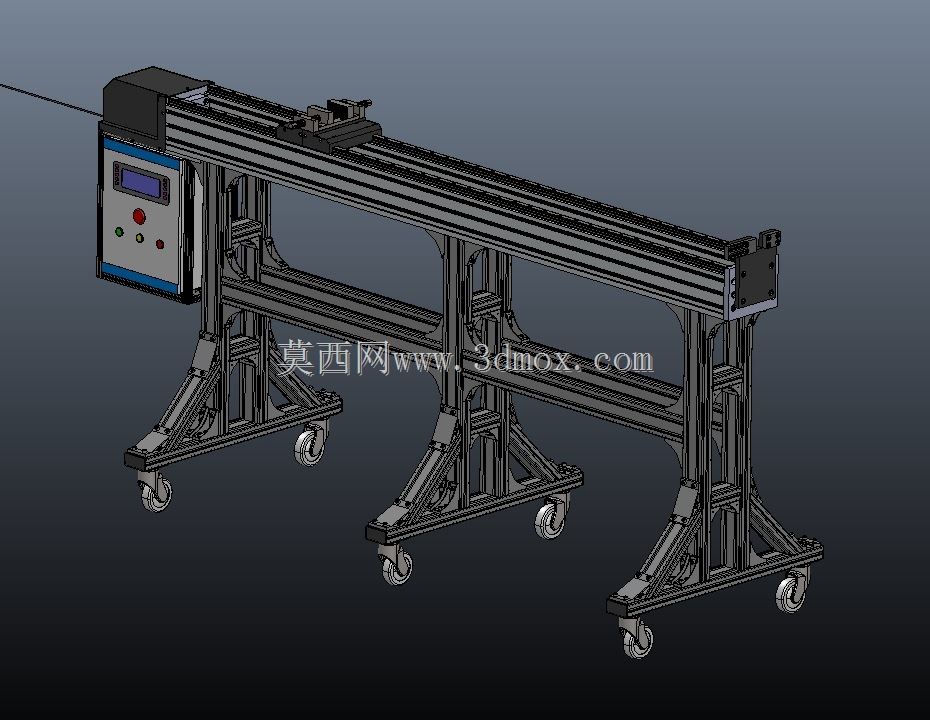

　　从整机结构来看，设备核心执行部分是一根沿长度方向布置的线性移载梁，梁体采用挤压铝型材搭建，型材截面自带的安装槽可以沿全长灵活调整取料执行头的限位、检测元件位置，后续如果要适配不同截面尺寸的铝料，不用在梁体上额外钻孔焊接，直接松开槽内螺母就能挪动组件位置。梁体下方没有采用整块封闭钣金做支撑，而是设计了三组分体式三角支腿，这种镂空桁架式的支撑构型，在保证纵向承载刚度的前提下，大幅削减了机架整体自重——如果用厚钢板焊接成通长底座，整机重量会翻倍，车间里仅凭人力根本无法推移换位，镂空结构同时也不会在支腿内部积存切削碎屑、铝渣，日常清扫时直接用压缩空气就能吹净残留杂物。

　　每一组支腿底部都配置了四只重载万向脚轮，脚轮自带刹车锁止结构，设备推移到目标工位后，踩下刹车就能让整机在地面固定，移载轴高速往复运行时也不会出现机架滑移。支腿的三角斜撑布局特意做了加宽底脚设计，支撑跨距覆盖移载梁全长的两端和中部位置，当取料头运行到梁体最远端拾取工件时，整机的重心投影始终落在三支腿围成的支撑多边形内部，不会出现倾翻力矩超标问题。现场安装时不需要提前做地基找平，只要地面是普通硬化车间地坪，推移到位后微调脚轮高度就能让移载梁保持水平，省去了固定设备的地脚钻孔、灌浆工序，产线调整布局时半天之内就能完成设备移位重启。

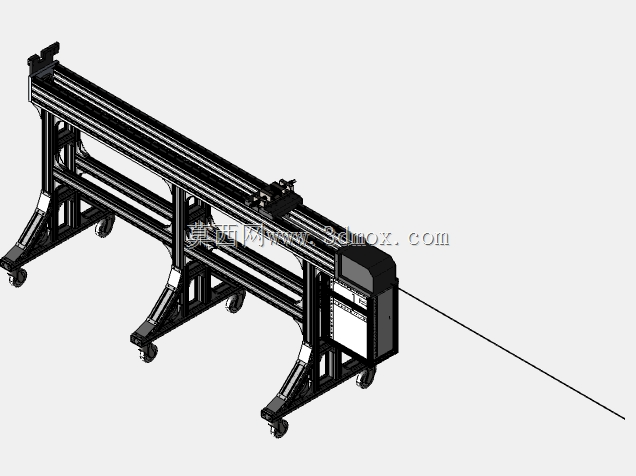

　　移载梁的一端集成了独立控制电箱，电箱面板上布置了触控显示屏、状态指示灯和操作按钮，所有驱动、传感元件的接线都收纳在梁体侧面的拖链线槽内，走线沿铝型材槽道布置，外部没有裸露的悬垂线缆，设备推移过程中不会发生线缆勾挂周边料架的问题。取料执行头搭载在移载模组的滑动滑台上，可根据工艺需求搭配夹爪、磁吸或者真空拾取组件，沿梁体全长做直线往复运动，行程覆盖整条工件缓存区的长度，一次对位就能完成整排铝料的逐件取料、移位、放料动作。

　　设计阶段校核结构时，首先针对长跨距梁体做了挠度仿真，铝型材梁在中部承受取料负载时的下挠量控制在行程的千分之一以内，避免滑台运行到中段出现卡滞、行走精度丢步的问题；支腿部分采用镂空焊接框架加铝型材连接件的组合，相比纯钢焊机架自重降低近四成，同时保留了足够的抗扭刚度，设备在脚轮解锁推移时，整机框架不会出现明显的晃动变形。设备的安装边界需要预留两侧操作空间：移载梁长度方向两端要留出滑台行程的极限余量，控制电箱侧要预留开门检修的操作距离，支腿底部脚轮的回转半径范围内不能堆放工件、料箱，保证推移转向时无干涉。针对铝加工车间的工况，所有外露金属件都做了硬质阳极氧化或者喷塑处理，铝屑溅落到机架表面不会产生粘结积瘤，日常维护时只需定期给直线导轨、传动齿带加注润滑，检查脚轮刹车的磨损量即可，整机结构没有复杂的专用定制件，大部分型材、紧固件、脚轮都采用工业标准件，后期备件替换成本很低，非常适合需要频繁调整工位布局的中小规模铝件加工车间使用。
