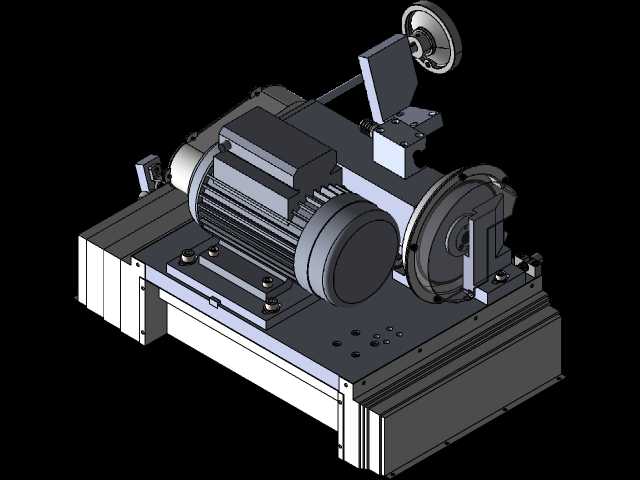

线性衬套镍层去除专用磨削设备结构

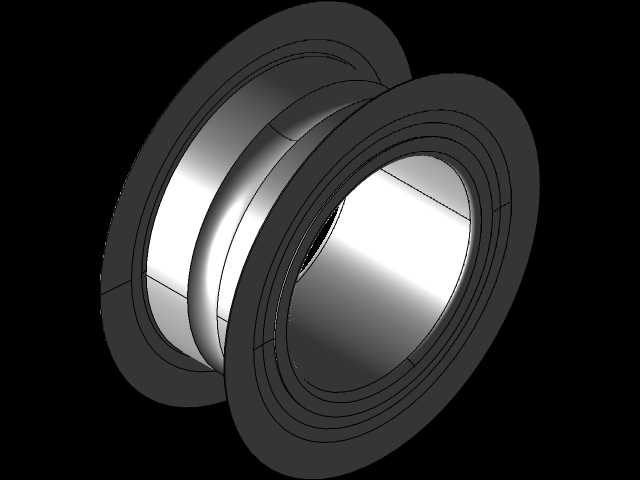

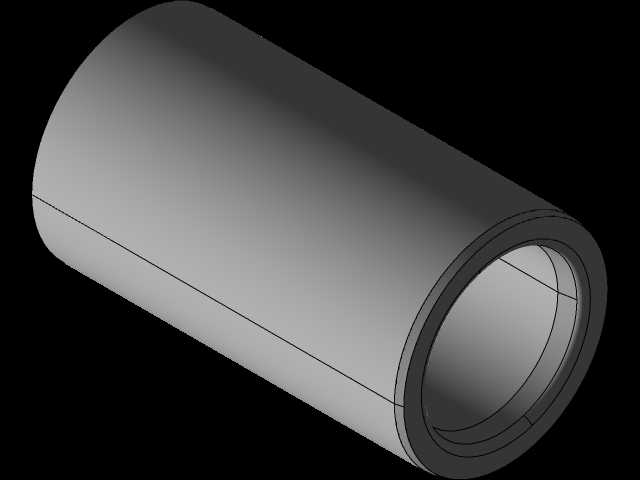

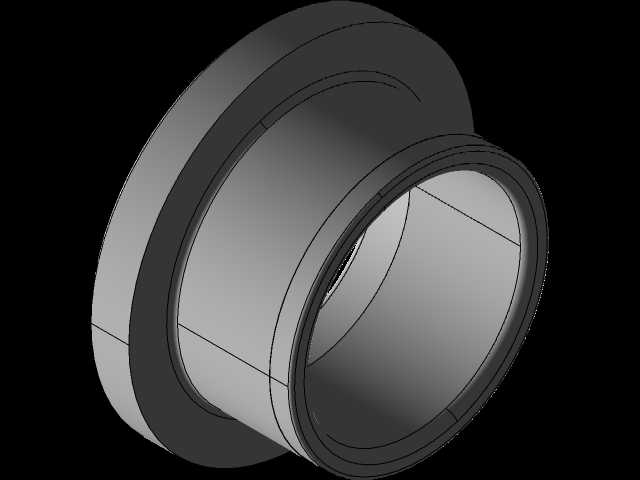

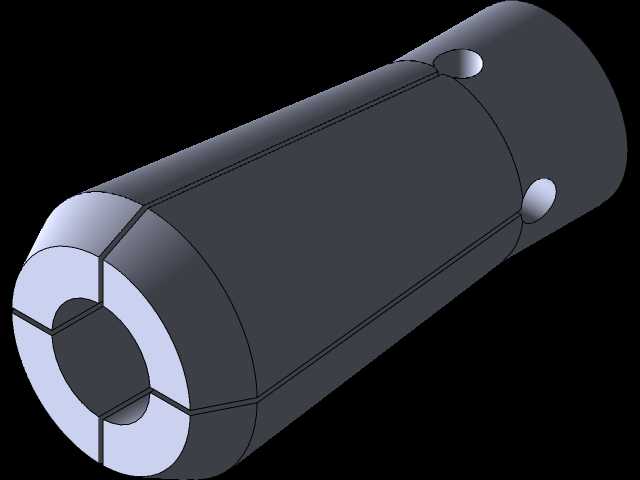

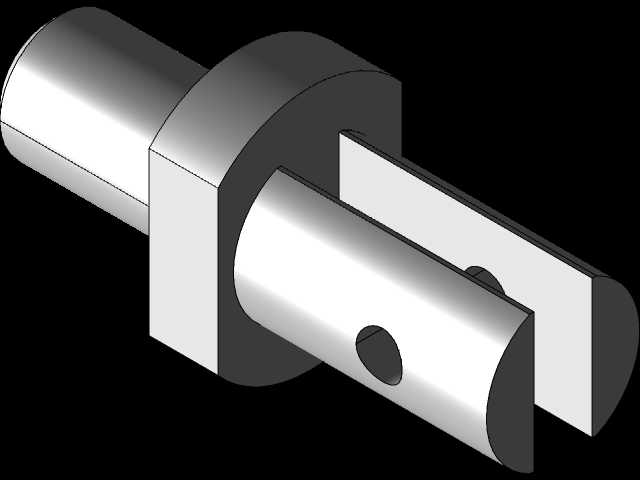

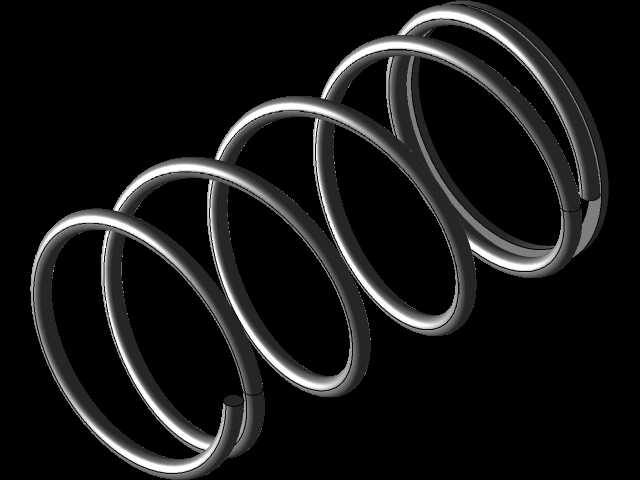

　　在精密线性传动零部件的量产制程中，衬套类零件表层的镍层去除是影响后续装配精度与镀层结合力的关键工序，传统手工打磨或通用外圆磨床加工存在夹持定位偏差大、磨削进给量不稳定、残镍清理不彻底的问题，很容易造成衬套内壁划伤、圆柱度超差，直接拉高成品报废率。这套专用除镍设备的结构设计，完全围绕线性衬套的加工特性做定向优化，核心加工单元采用CBN砂轮作为磨削执行件，相比普通刚玉砂轮，CBN磨粒的硬度与红硬性更适配镍层的高效去除，长时间连续加工也不会出现磨粒过快脱落导致的磨削面粗糙度波动，能稳定控制单次磨削的材料去除量在微米级区间，避免过磨损伤衬套基体金属。夹持机构采用弹簧拉动式夹头结构，区别于常规气动卡盘的刚性顶紧方式，

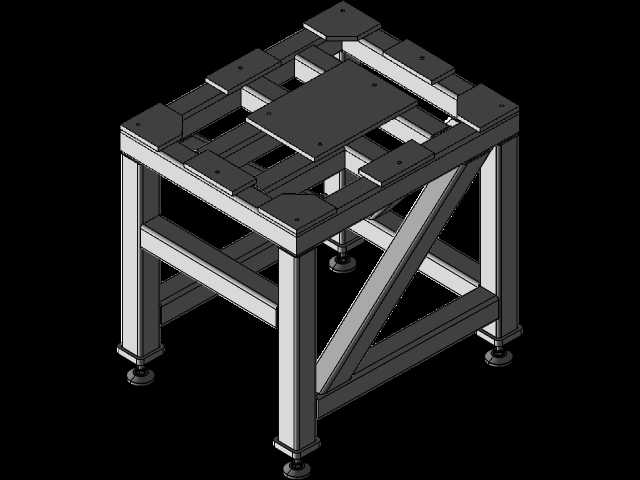

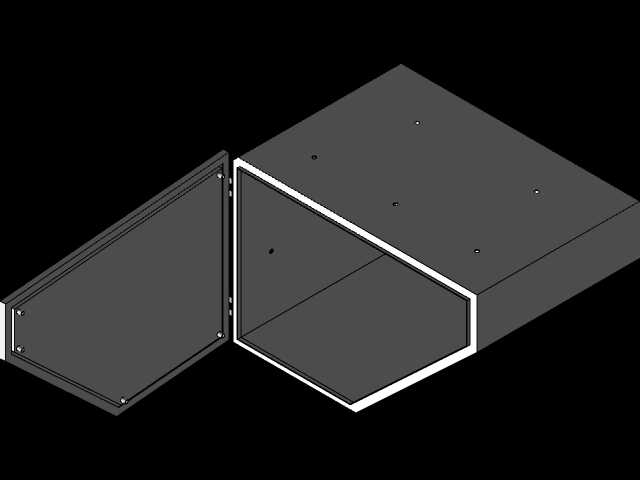

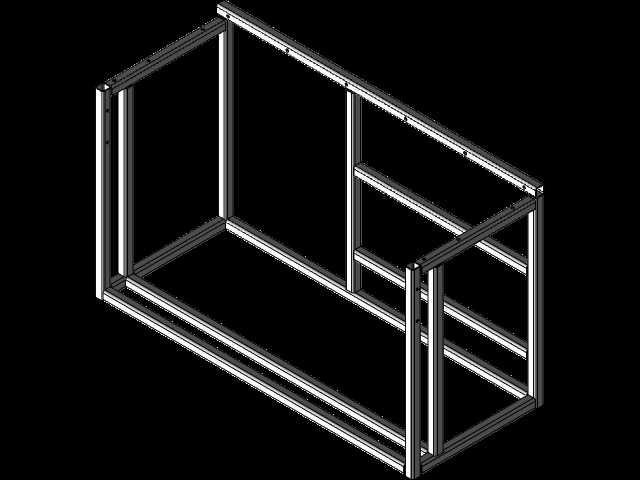

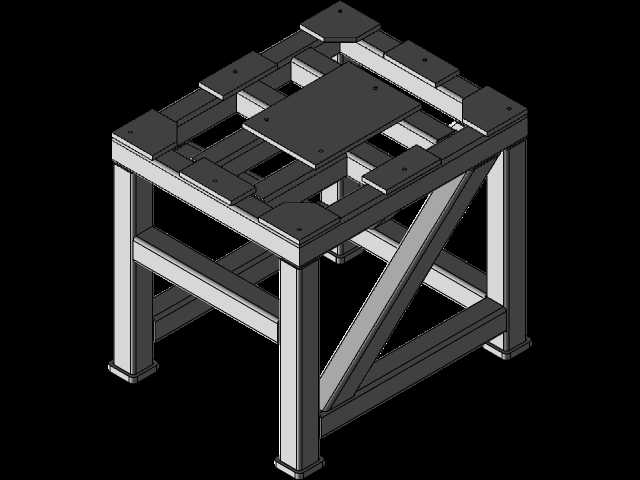

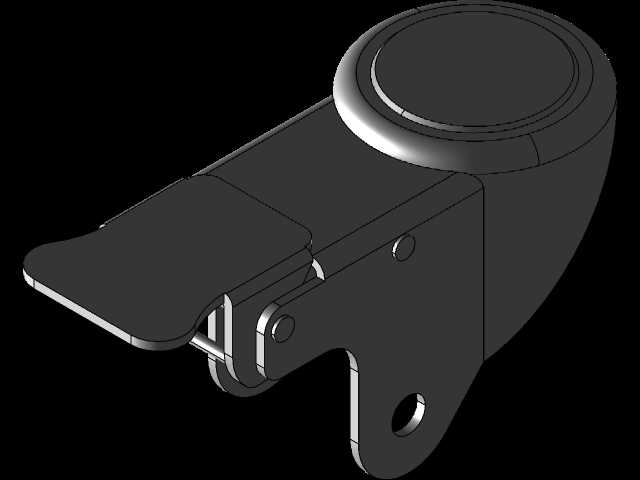

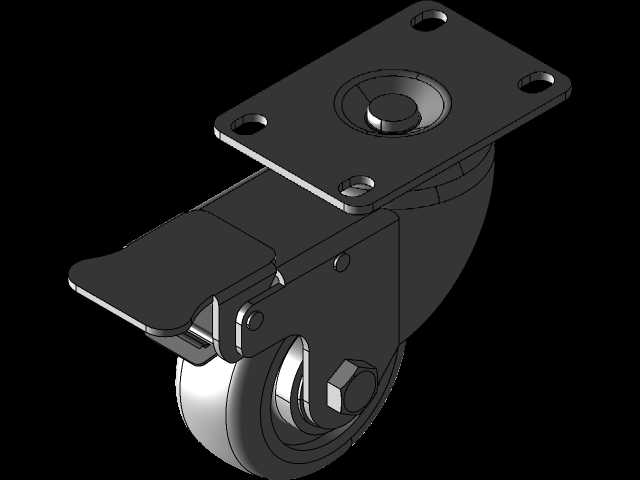

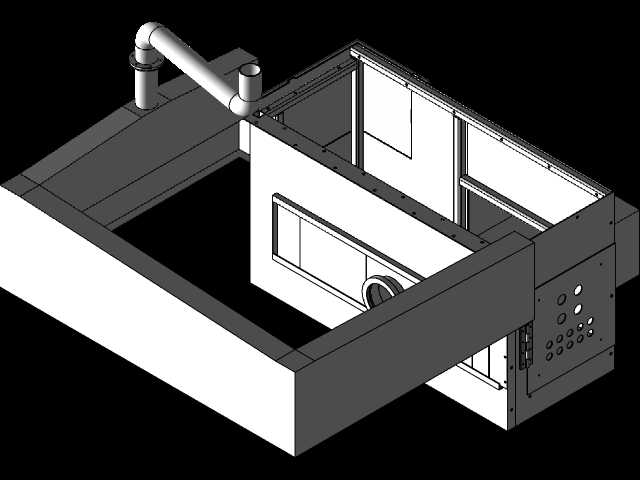

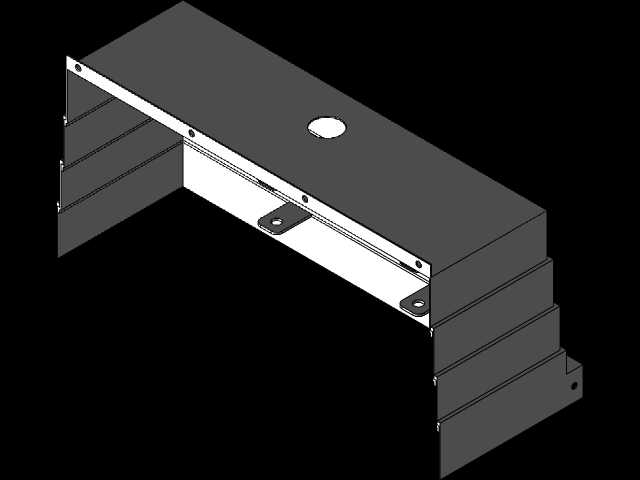

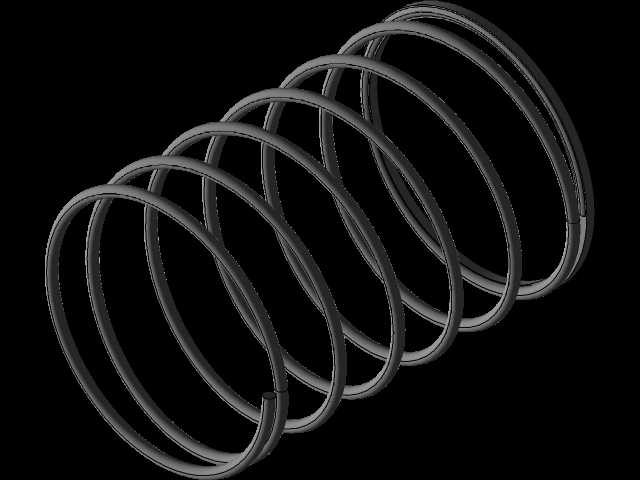

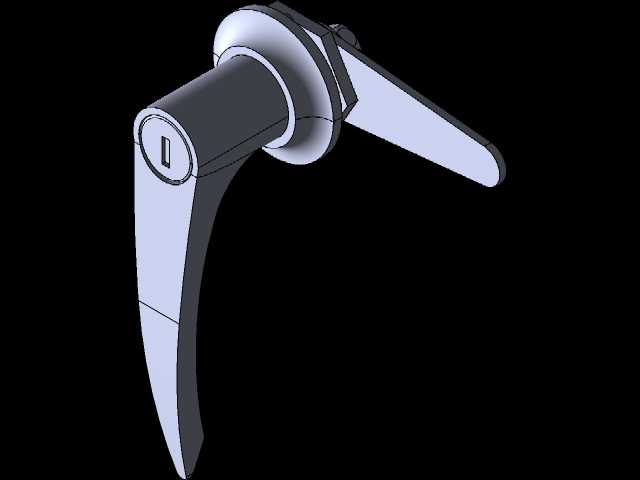

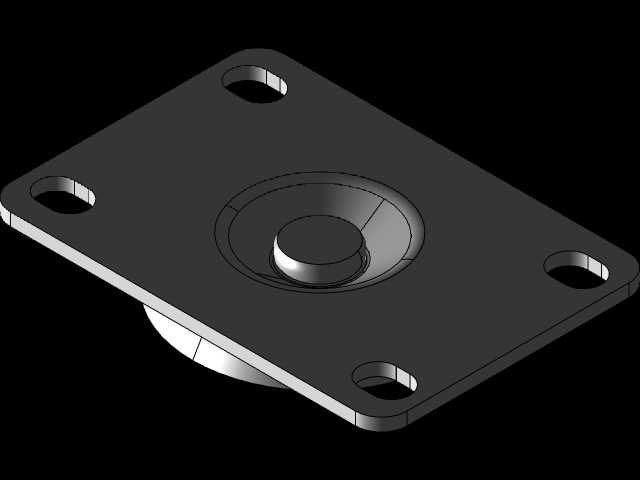

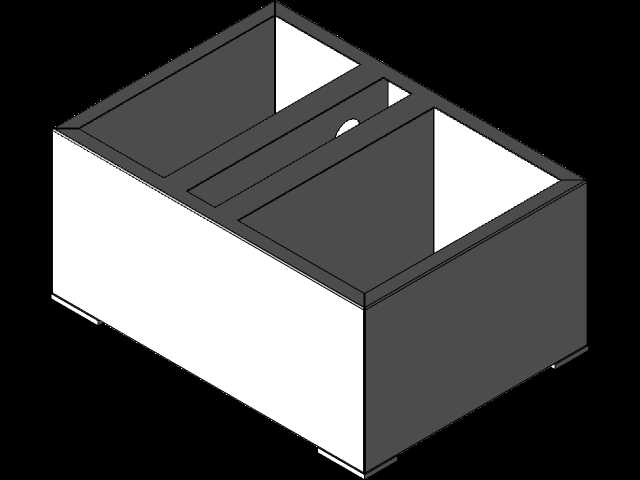

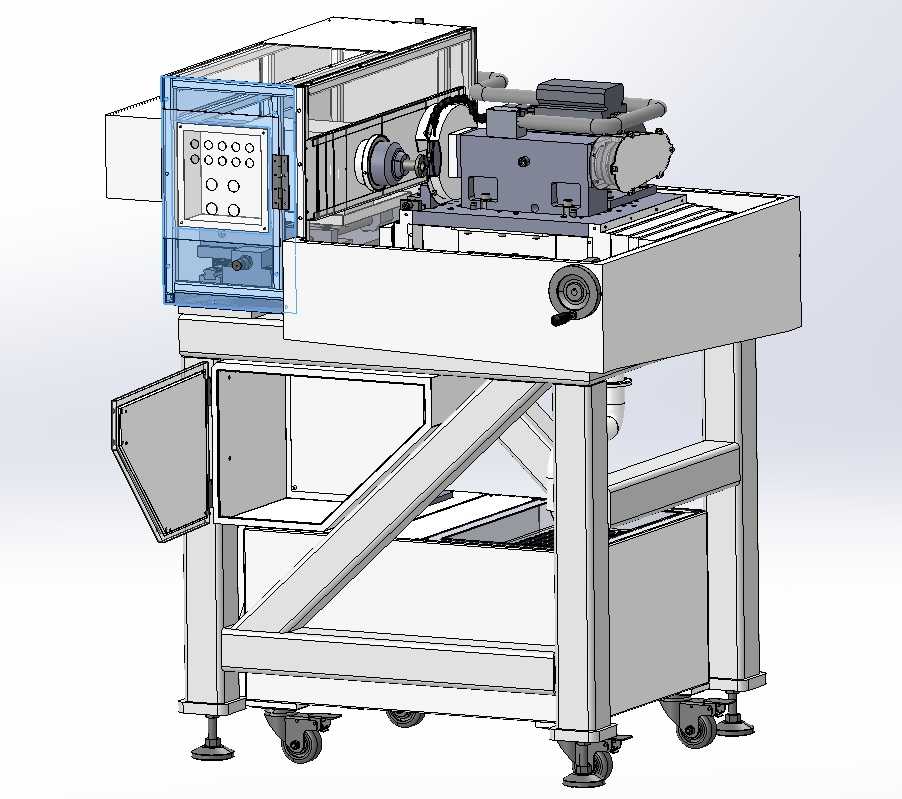

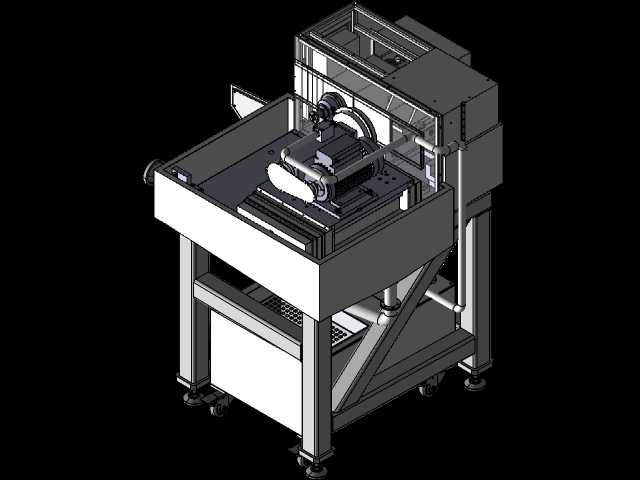

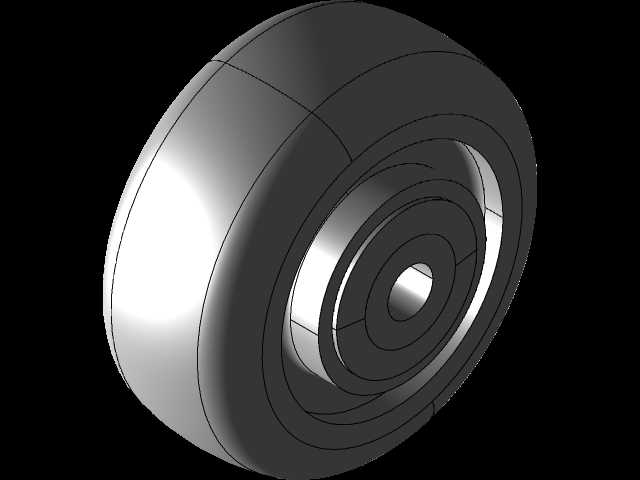

　　弹簧提供的恒定轴向拉力能让夹头瓣片均匀收缩，对薄壁类线性衬套的圆周夹持力分布更均衡，不会出现局部应力集中导致的零件装夹变形，同时夹头的定位基准与砂轮主轴的同轴度在装配阶段就做了配磨校准，重复装夹的定位误差可控制在0.02mm以内，无需每次装夹后重新找正，能大幅缩短单件加工的辅助时间。设备整体采用落地式柜型机架结构，底部配置可调式支撑脚轮，既方便产线内的工位转移动作，调平后也能抵消磨削过程中产生的高频振动，避免振纹传递到工件加工表面。上层加工区域设置半封闭防护外罩，能阻挡磨削过程中飞溅的磨屑与切削液雾，防护门与设备启动回路做了安全联锁，门体未完全闭合时磨削主轴无法启动，避免操作过程中的安全隐患。磨削工位下方设置倾斜式排屑溜槽，

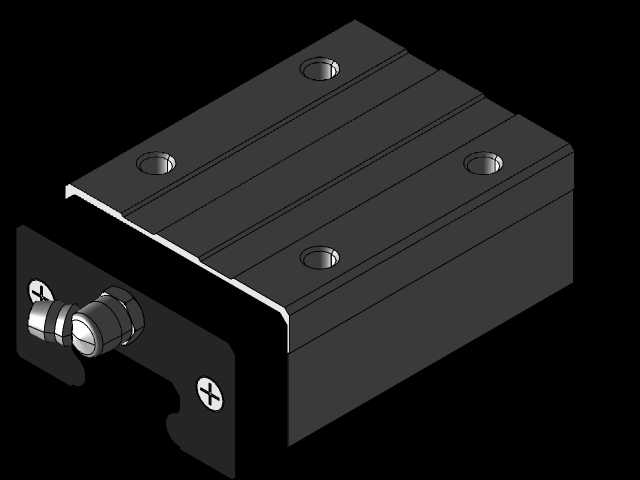

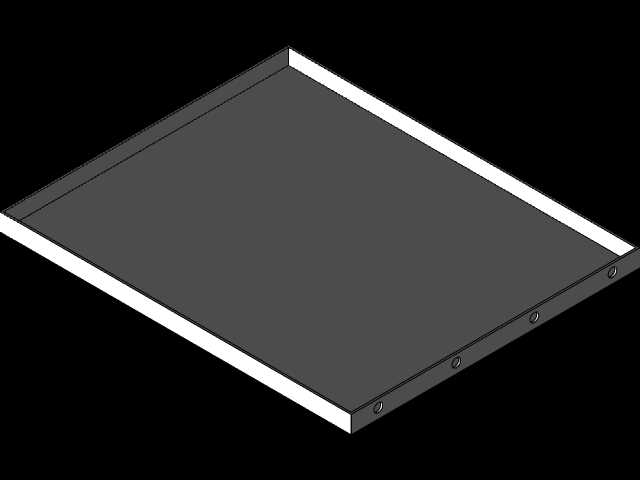

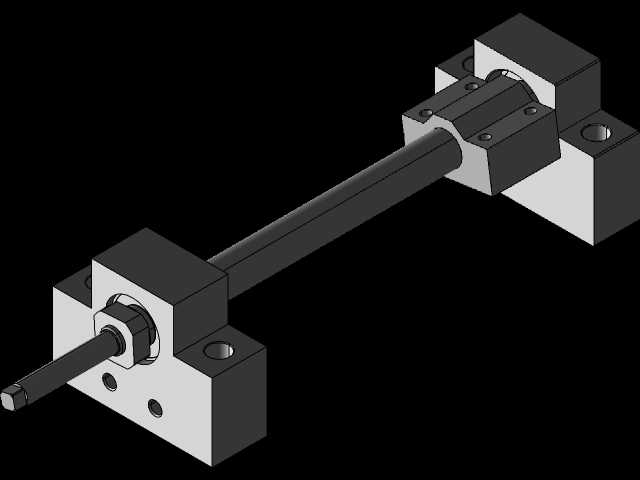

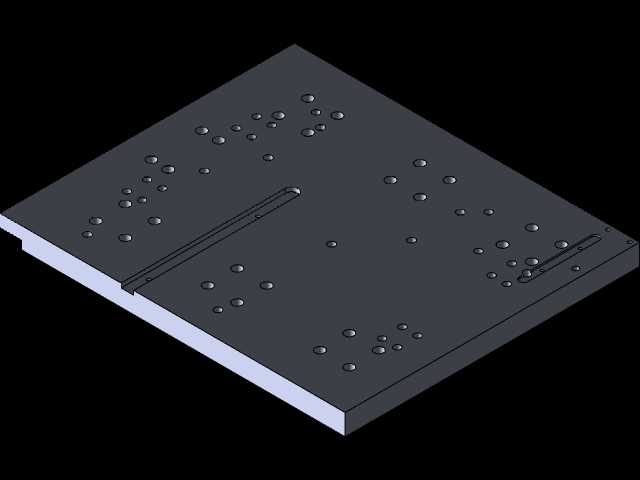

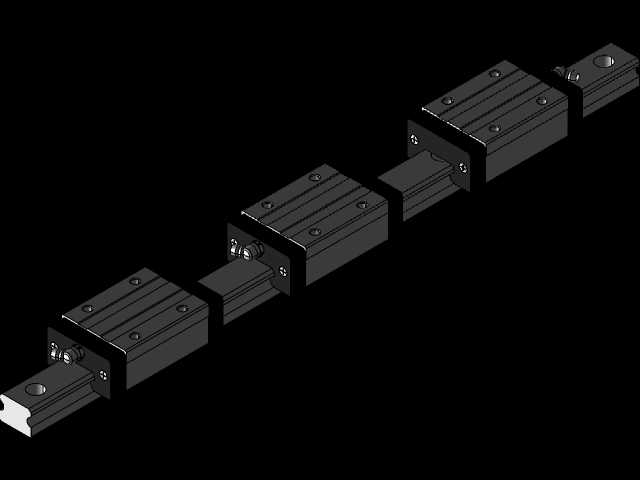

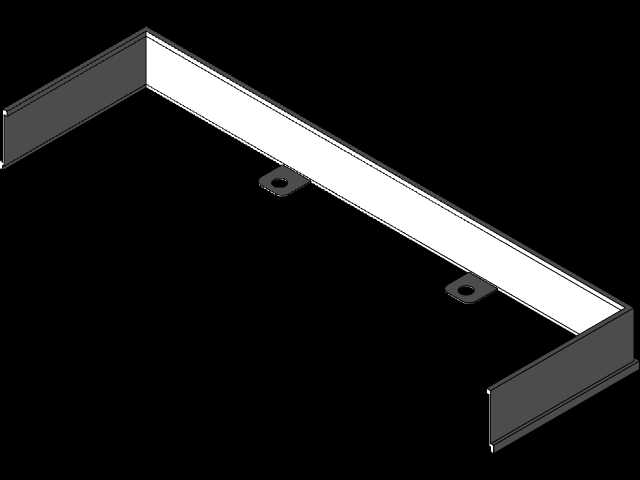

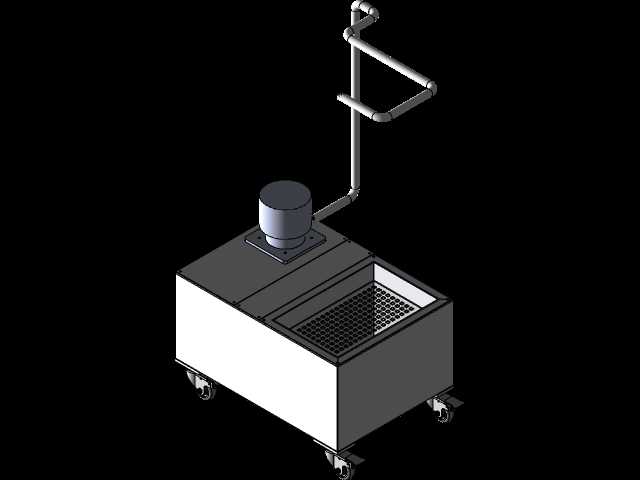

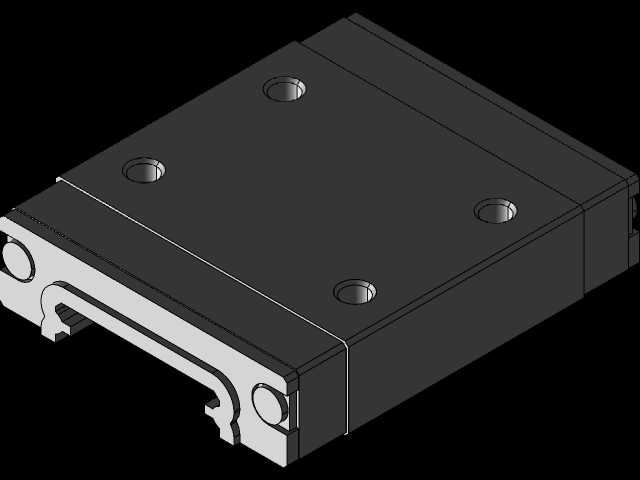

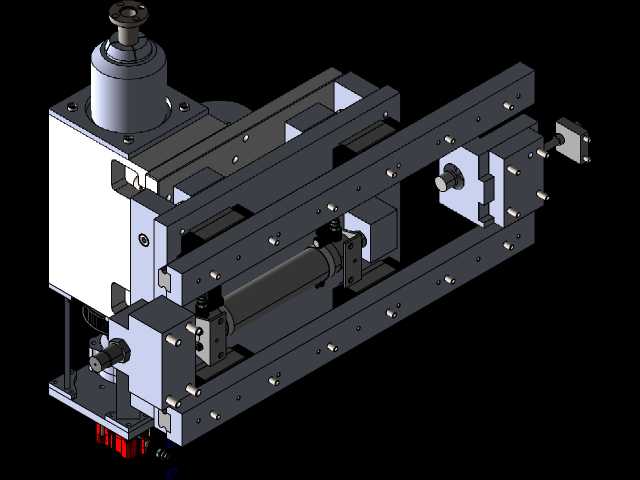

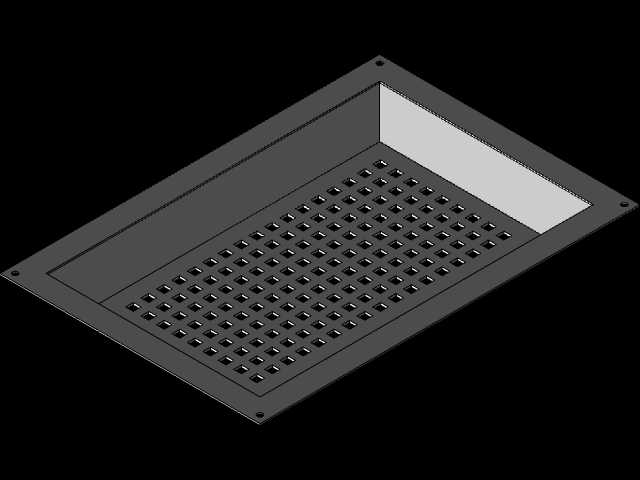

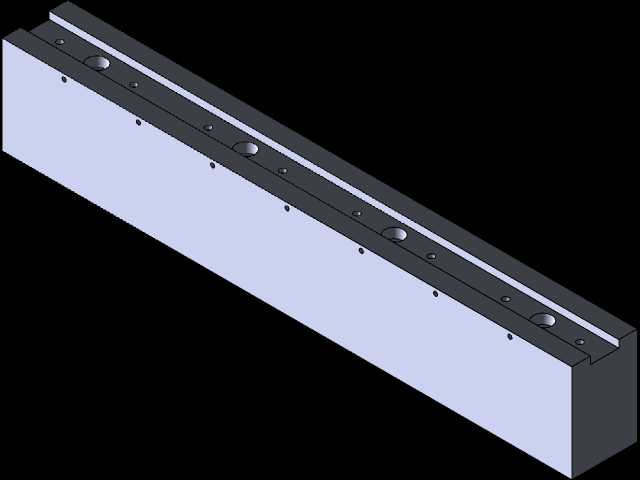

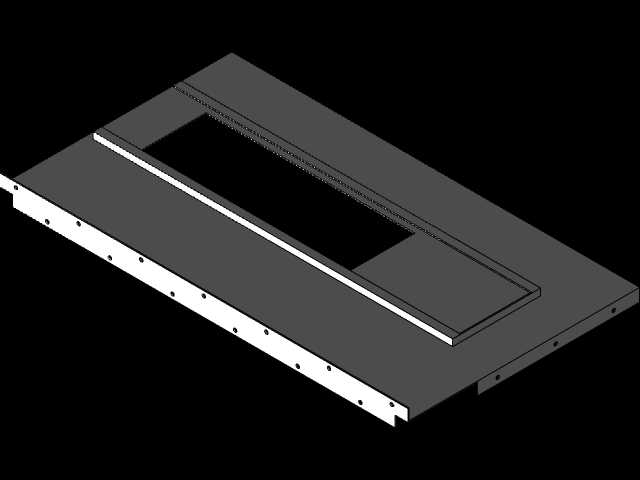

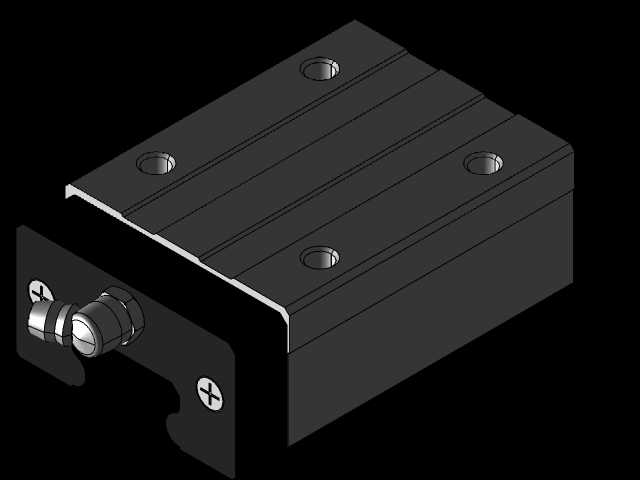

　　混有镍屑的切削液可顺着溜槽汇入设备下部的储液仓，经过滤网初步过滤后可循环供给到磨削区域，减少切削液的无谓损耗。操作侧的工作台面预留了工件临时放置区，边缘做了挡边设计，防止待加工衬套滚落。从安装边界来看，设备的整体占地尺寸适配常规机加工位的空间预留，无需额外做地基预埋，接入车间常规三相电源与压缩空气气源即可完成部署，进料高度匹配普通操作人员的站立作业区间，无需额外配置登高辅助台。设备的进给滑台采用线性导轨导向，配合丝杠传动实现砂轮的精准进给，进给行程覆盖常规规格线性衬套的加工长度范围，针对不同直径的衬套产品，仅需更换对应规格的弹簧夹头、调整砂轮的进给限位参数即可快速切换生产批次，无需对设备主体结构做大规模改动。在实际应用场景中，

　　这套设备可直接接入线性衬套的精加工产线，布置在镀层工序之后、终检工序之前，完成镍层的精准去除作业，相比通用磨床的加工效率提升40%以上，加工后的衬套表面无残镍、无过烧痕迹，圆柱度与表面粗糙度完全满足精密传动部件的装配要求。设备的电气控制元件全部集成在机架下部的密封电控仓内，避免切削液雾气侵入造成元件短路，走线全部采用拖链防护，往复运动过程中不会出现线缆磨损破皮的问题。
