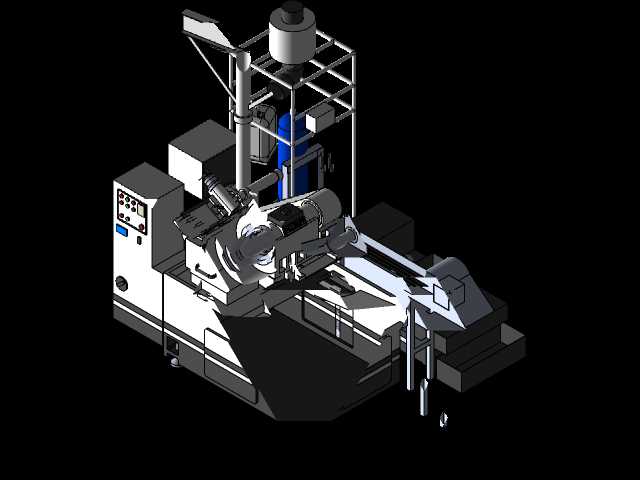

PC-18s型高精度无心磨削加工设备

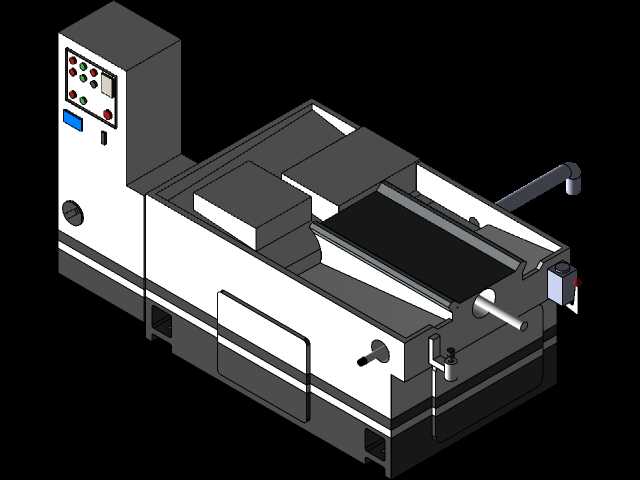

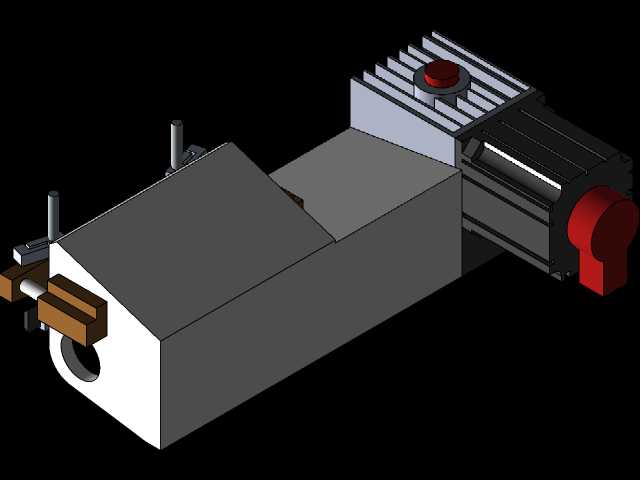

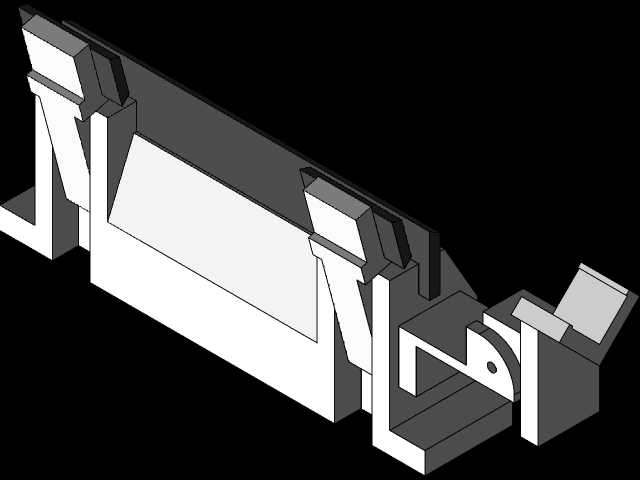

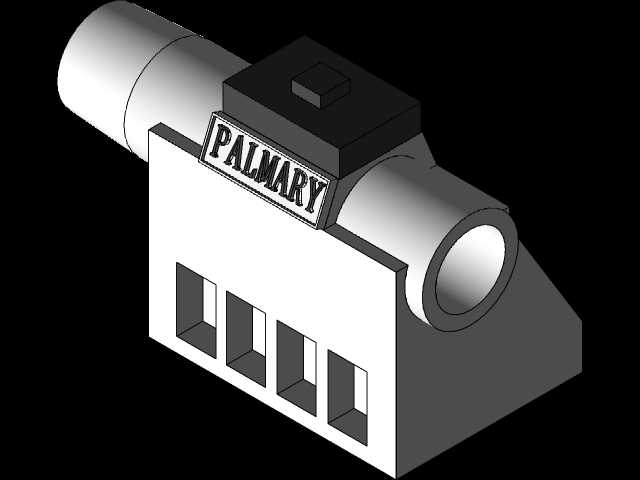

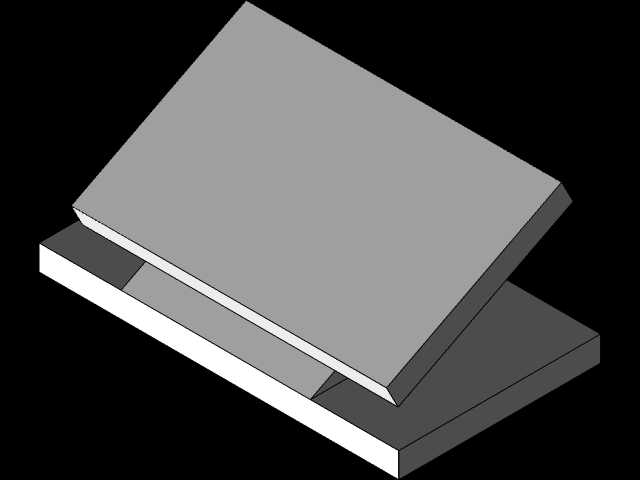

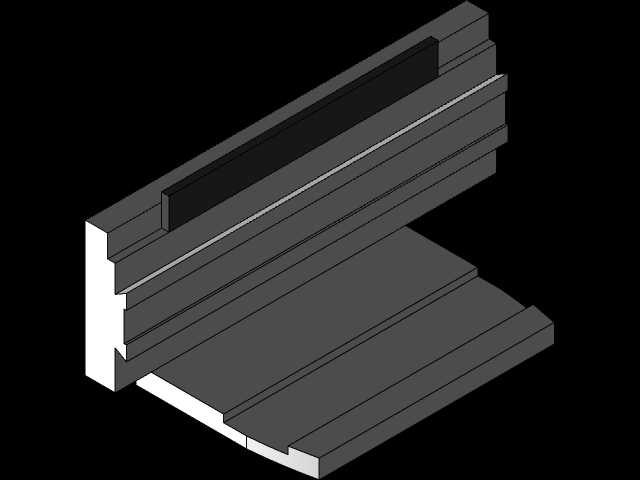

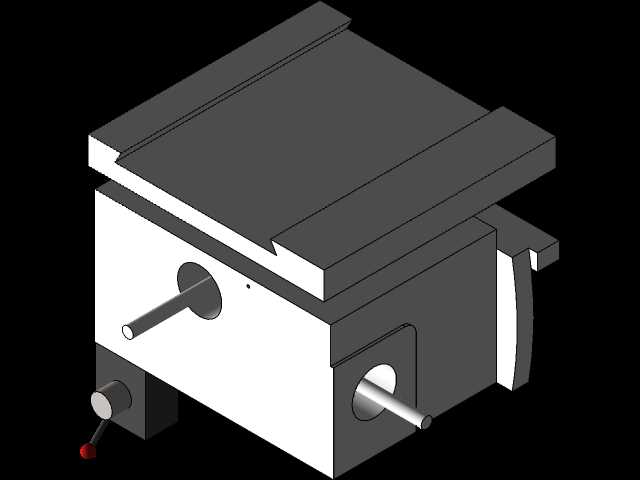

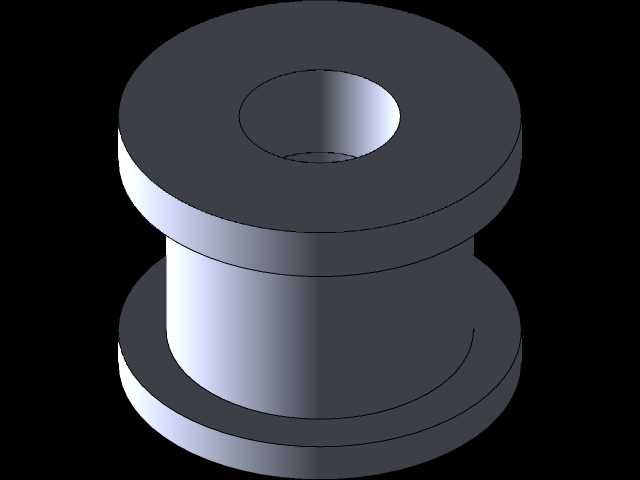

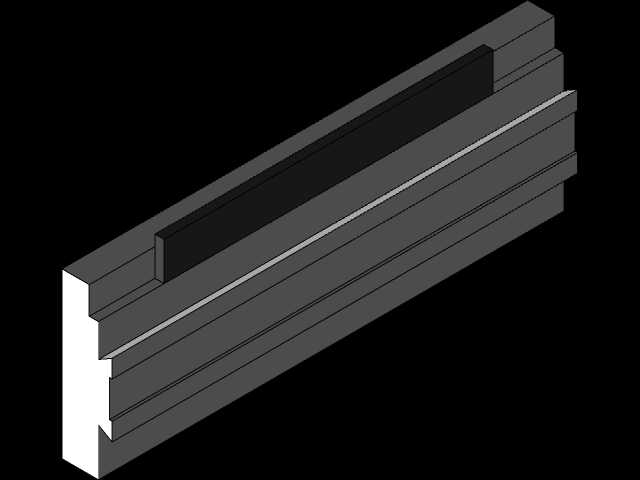

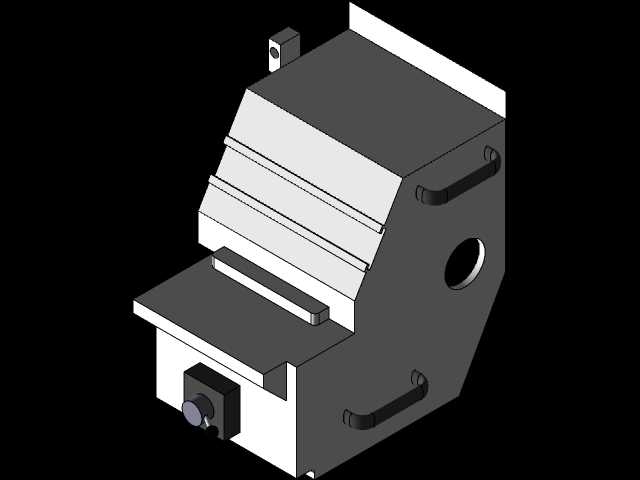

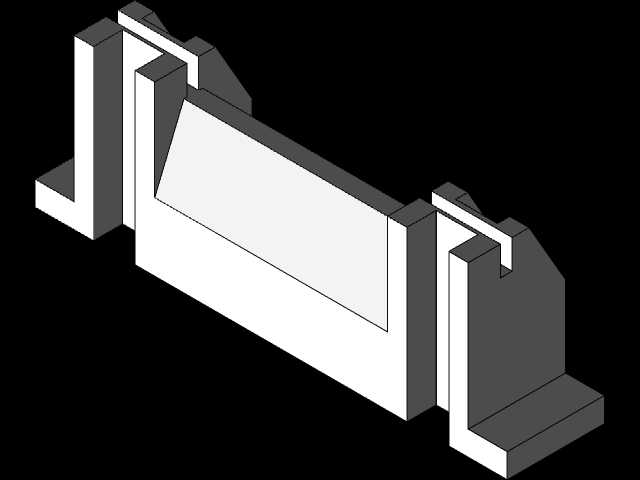

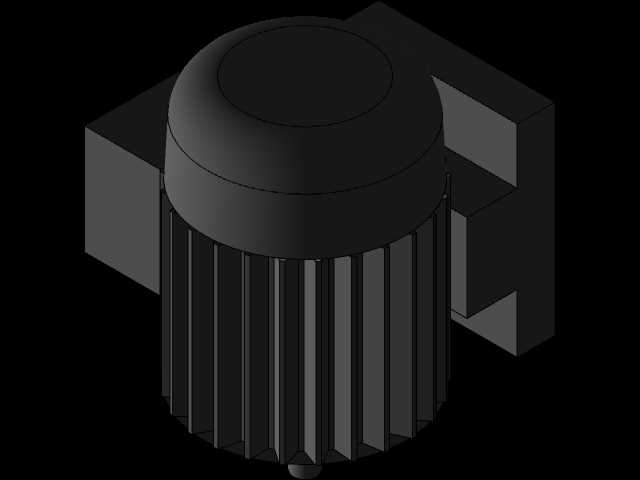

　　这款PC-18s无心磨削设备，主要面向大批量轴类、套类回转体零件的精密外圆加工场景，在轴承滚针、小型电机轴、液压阀芯、精密销钉类零件的量产加工线中应用广泛，无需工件两端打中心孔定位，依靠托板支撑、导轮带动工件旋转、砂轮完成磨削进给，相比传统外圆磨床装夹效率提升数倍，适合连续化批量生产工况。从结构布局来看，设备主体采用整体式高刚性床身设计，床身内部布置有对称加强筋结构，可抵消磨削过程中产生的振动，保障大切深磨削时的加工精度稳定性；磨削砂轮主轴采用高精度动静压轴承结构，径向跳动控制在微米级，适配高速磨削工况下的回转精度要求，导轮主轴采用无级调速结构，可根据不同材质、直径的工件匹配对应的送料转速，避免工件表面出现磨削振纹、多边形缺陷。

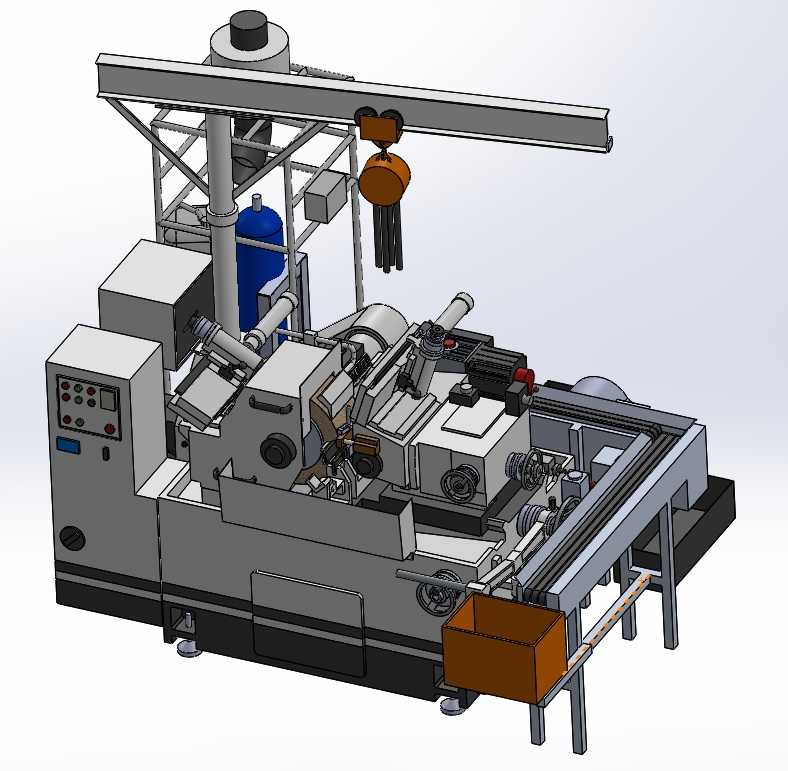

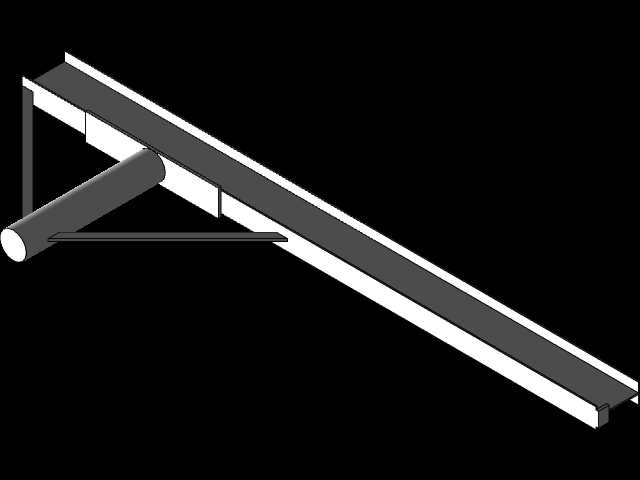

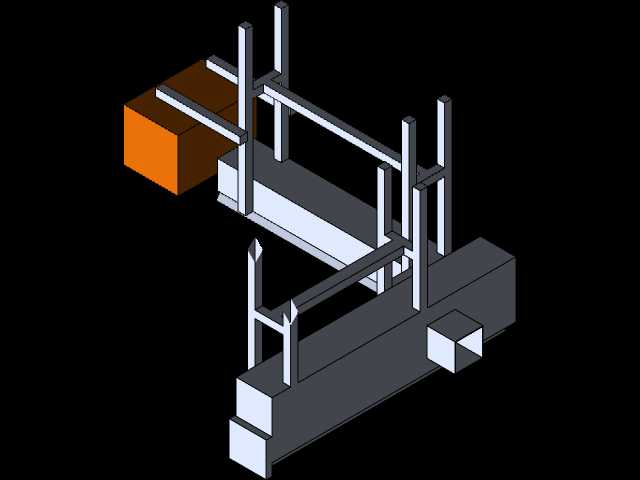

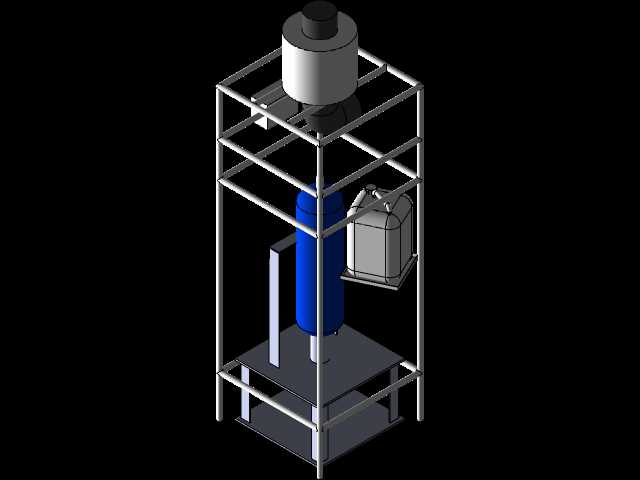

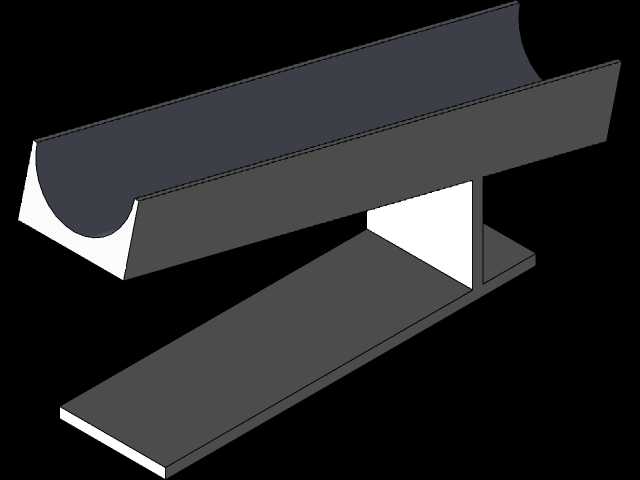

　　设备配套的自动上下料输送线采用倾斜式溜槽搭配推料机构设计，可对接前序车床加工出料端，实现工件从粗加工到磨削工序的自动流转，出料端配套的收料箱可承接加工完成的工件，减少人工上下料的重复劳动，适配无人化加工单元的布局需求。设备上方集成的单梁悬挂吊具，主要用于砂轮、导轮等重型部件的更换吊装，日常维护时无需额外调用移动起重设备，可直接通过自带吊具完成砂轮拆卸、安装对位，大幅缩短设备维护换型的停机时间；吊具旁配套的冷却过滤系统，可将磨削液经过多级过滤后输送到磨削区域，精准冲淋砂轮与工件接触位置，既可以带走磨削产生的热量避免工件热变形，也能及时冲除磨削碎屑，防止碎屑刮伤已加工工件表面。操作面板布置在设备进料侧的人体工学高度位置，

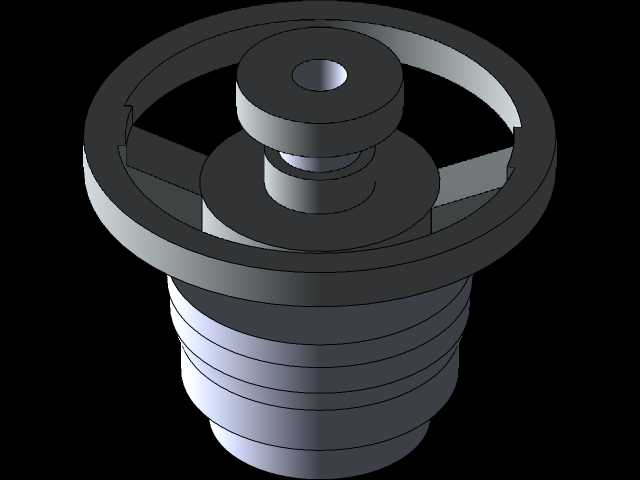

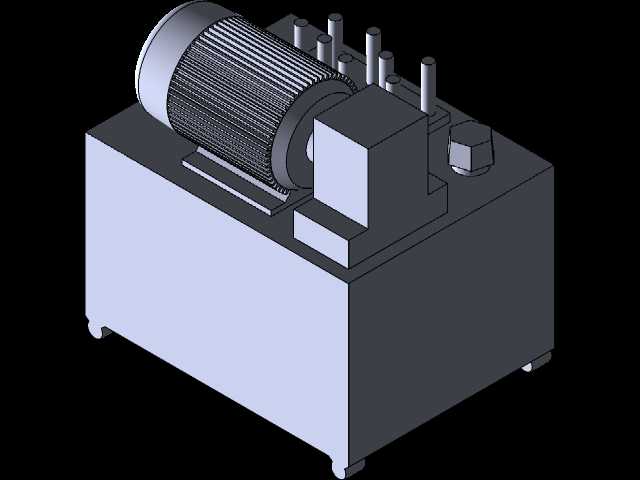

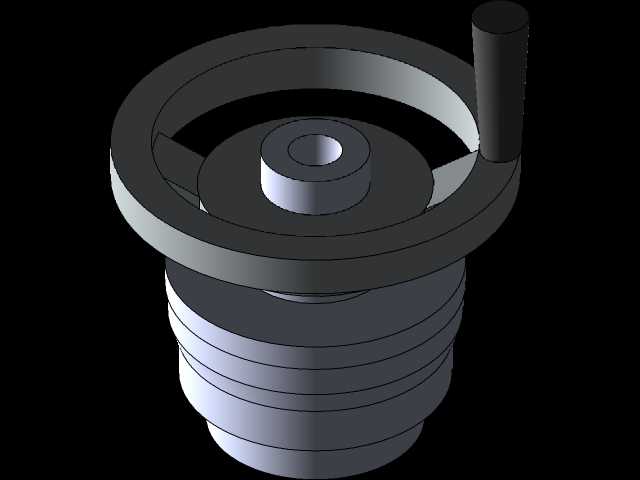

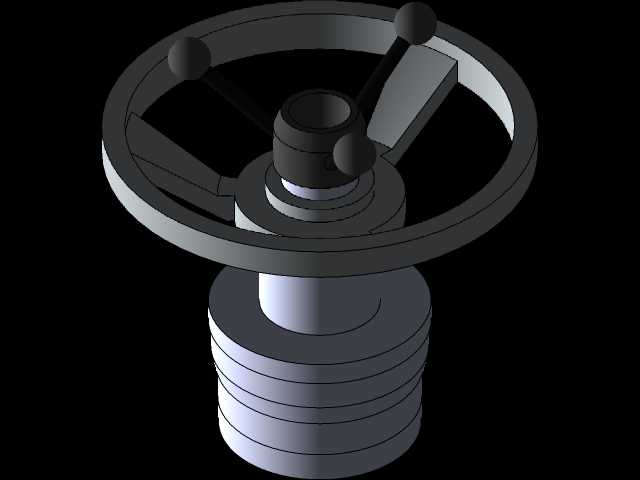

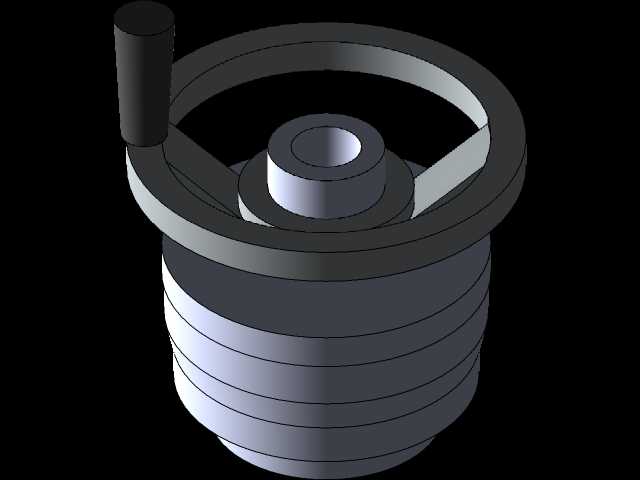

　　集成了砂轮进给调节、导轮转速调整、磨削参数设置、故障报警提示等功能，操作人员无需俯身即可完成所有参数调整与设备状态监控；设备的安全防护结构采用半封闭设计，磨削区域设置有可开合的透明防护门，既可以观察磨削加工状态，也能防止磨削液飞溅、砂轮碎裂飞出造成安全隐患，防护门配备安全联锁装置，门体打开时设备自动停止主轴运转，保障操作安全。从安装边界来看，设备主体占地长度约3.2米，宽度约1.8米，包含上下料输送线的整体延伸长度约4.5米，安装时需预留后侧0.8米的维护通道，用于液压系统、电气柜的检修操作，设备总重约4.2吨，安装地面需做150mm以上厚度的硬化混凝土地基，并配置对应的地脚螺栓孔位，调平后床身水平度误差需控制在0.

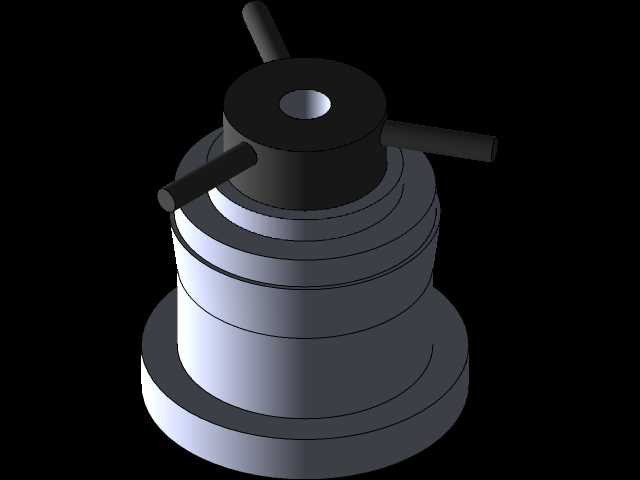

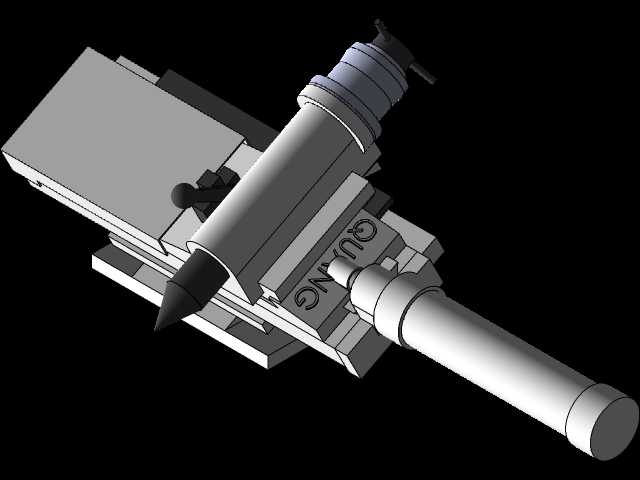

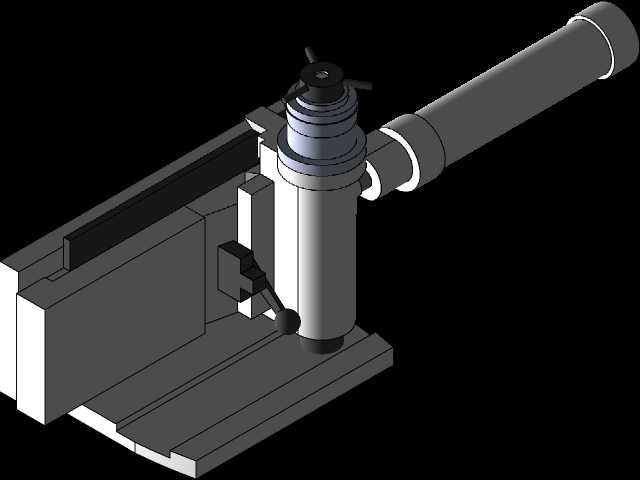

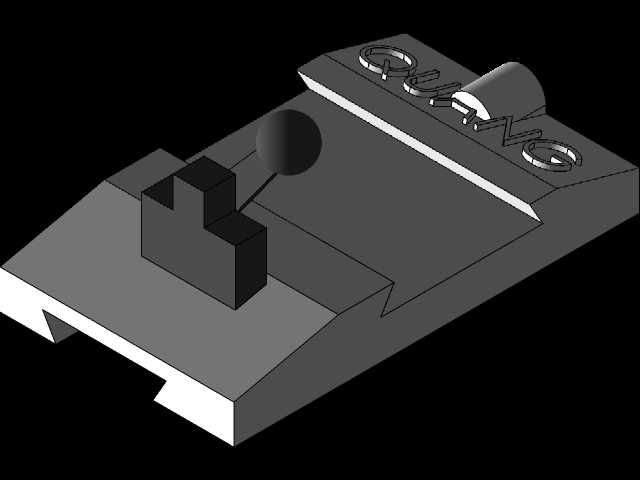

　　02mm/1000mm以内，避免因基础不平导致的加工精度偏差。磨削参数适配方面，该设备可加工直径范围2-60mm的回转体零件，单次切入磨削最大深度可达0.2mm，通磨加工时的工件送料速度可在1-12m/min范围内无级调整，加工后的工件外圆尺寸精度可达IT6级，表面粗糙度可达Ra0.4μm，可满足多数精密机械零件的终加工精度要求，无需后续额外抛光工序。设备的砂轮修整机构采用液压驱动金刚笔修整结构，可根据砂轮磨损情况自动完成修整进给，修整后自动补偿磨削尺寸，无需人工反复测量调整对刀，减少批量加工过程中的尺寸波动；导轮修整机构同样采用独立的修整进给结构，可根据导轮磨损情况修整导轮的成型面，保障导轮与工件的接触贴合度，避免工件在磨削过程中出现转动不均、表面螺旋纹缺陷。润滑系统采用自动集中润滑设计，可定时定量对床身导轨、丝杠、主轴轴承等运动部件输送润滑油，避免人工润滑遗漏导致的部件磨损，润滑系统配备油位检测传感器，润滑油液位不足时自动发出报警提示，提醒维护人员及时补充润滑油。电气系统采用集成式柜内布线，所有动力线、信号线分开走线布置，避免信号干扰导致的设备运行异常，柜内配置有过载保护、短路保护、漏电保护装置，可在设备出现过载、短路故障时自动切断电源，保护核心电气部件不受损坏。
