小型精密钻头刃磨加工专用磨床结构

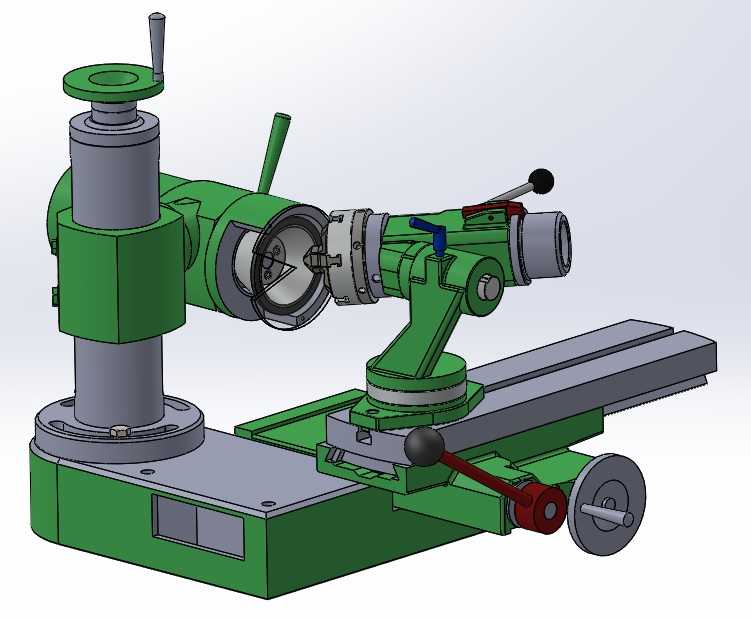

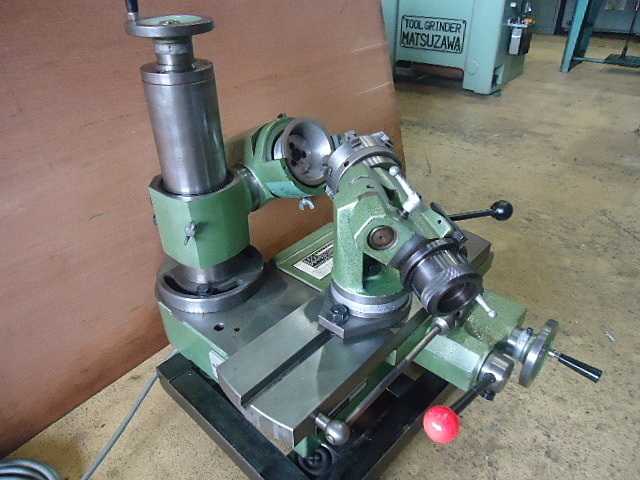

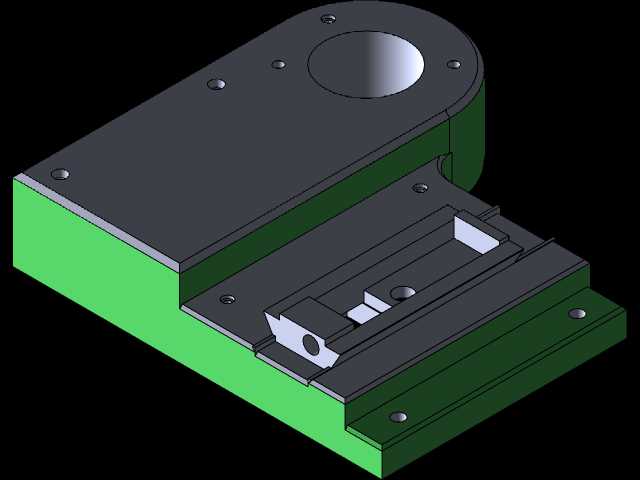

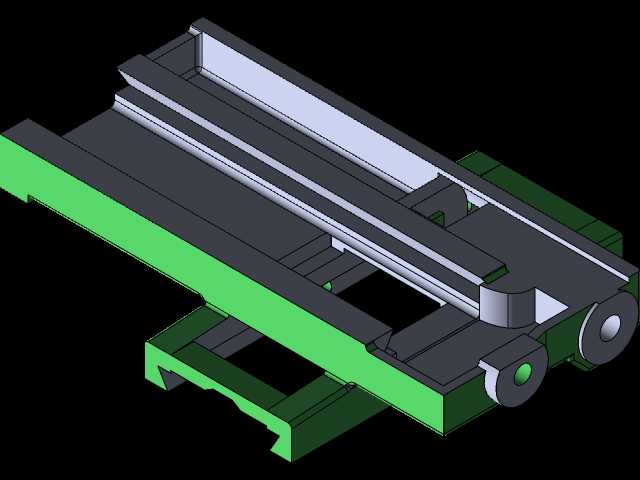

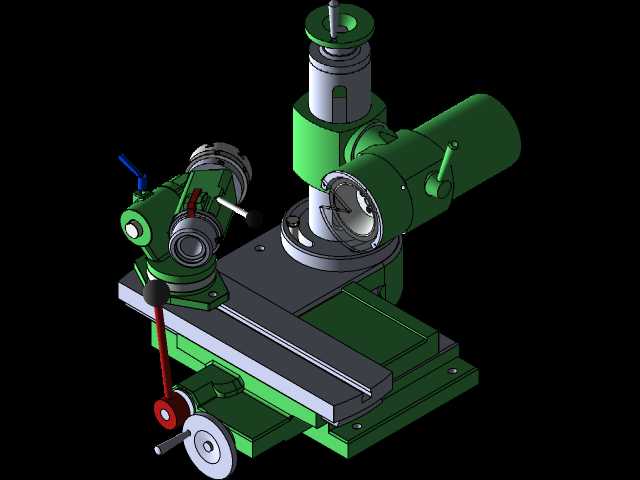

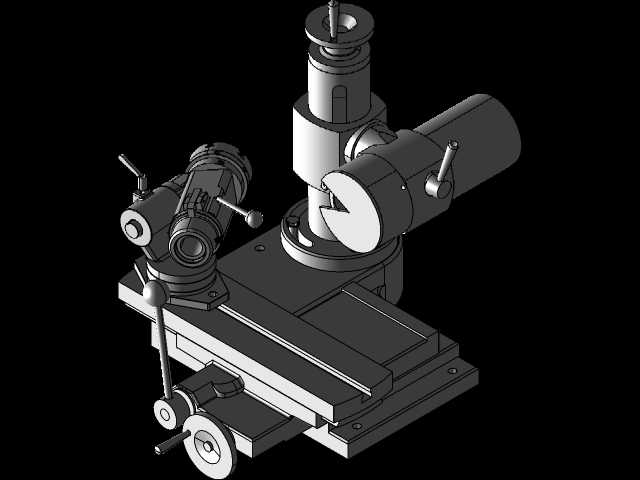

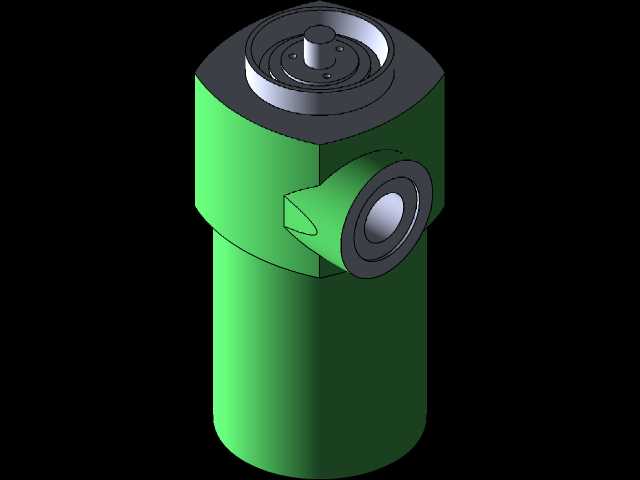

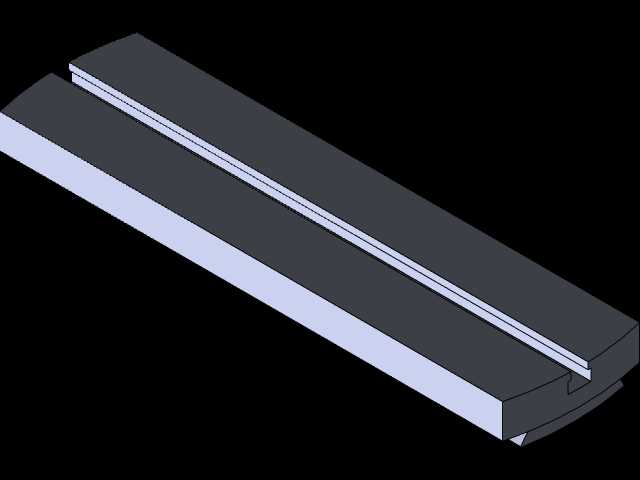

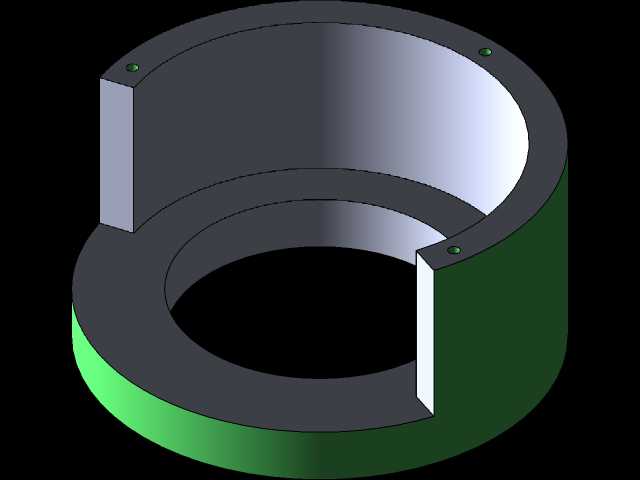

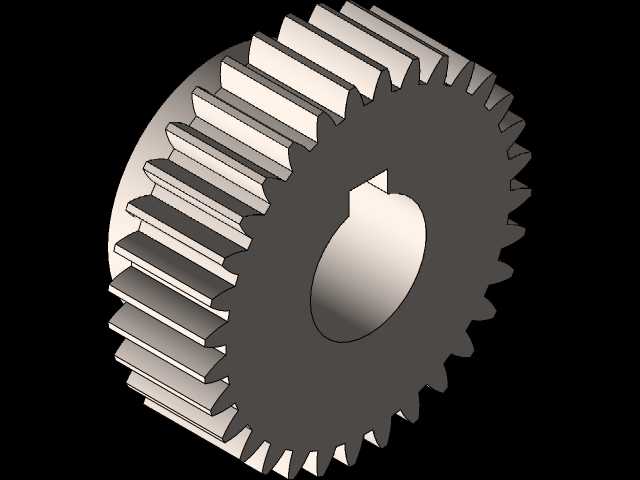

　　这款小型钻头刃磨设备，主要面向机加工车间的刀具修磨工位、小型五金加工作坊的钻头日常维护场景，也可配套在小型零件加工产线的旁侧工位，用于快速修磨磨损的麻花钻等孔加工刀具，替代传统手工刃磨的不稳定操作，降低新钻头的采购消耗。从结构布局来看，设备采用立柱加可回转磨头的组合架构，底部为整体式铸铁基座，基座上集成了纵向滑移的工作台导轨，工作台手轮通过丝杠副驱动滑台做进给移动，手轮侧设置锁紧手柄，可在磨头位置调整到位后锁定滑台位置，避免刃磨过程中出现位移窜动。立柱部分采用圆柱式导向结构，顶部设置升降手轮，可带动磨头总成沿立柱做上下高度调整，适配不同长度规格钻头的装夹刃磨需求，立柱与基座连接位置设置法兰式锁紧结构，调整完成后可锁死立柱位置，

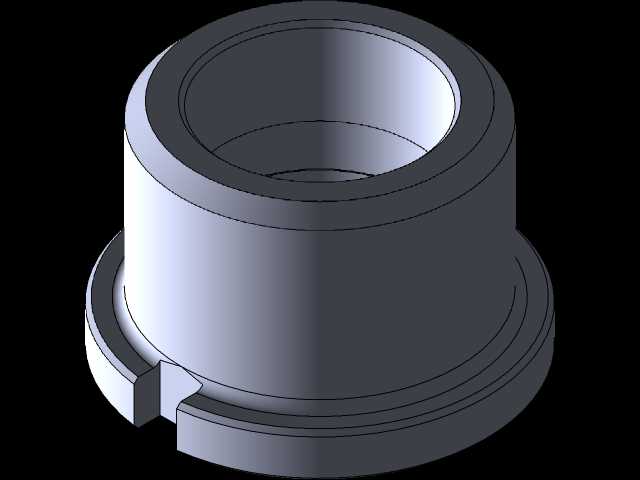

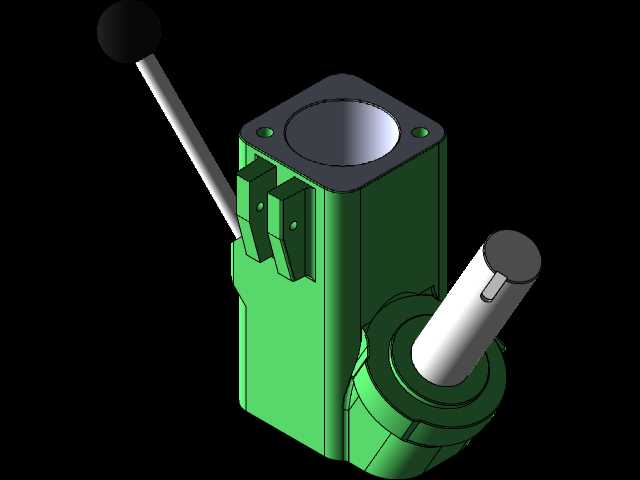

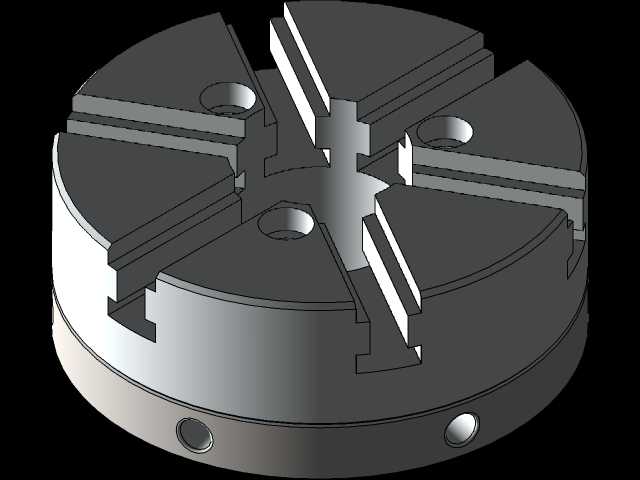

　　保证整体刚性。磨头总成是设备的核心功能单元，采用可多维度回转的铰接结构，可根据钻头的锋角、后角等刃磨参数需求调整偏转角度，磨头前端设置钻头装夹套筒，可适配不同柄径的标准麻花钻装夹，套筒侧设置锁紧扳手，装夹钻头后可快速锁定，避免刃磨过程中钻头转动影响刃磨精度。磨头的砂轮进给采用小行程手轮控制，进给刻度可直接读取进给量，方便操作人员控制每次刃磨的吃刀量，避免单次进给过大导致钻头退火或者砂轮崩损。设备的操作手柄全部采用人机工程学布局，所有调整手轮、锁紧手柄都布置在操作人员站立即可触及的范围内，无需频繁挪动位置即可完成全部刃磨操作，降低操作疲劳度。从安装边界来看，设备整体占地面积不足0.5平方米，

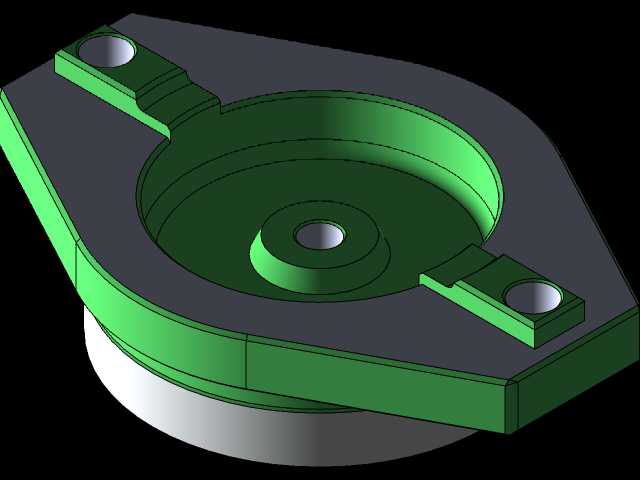

　　底部基座可直接通过膨胀螺栓固定在常规水泥工位地面上，不需要额外做特殊地基处理，外接车间常规380V工业电源即可投入使用，不需要配套复杂的气源或者液压站，整体部署门槛较低。设计过程中，结构件优先采用铸铁材质铸造后时效处理，降低长期使用后的结构变形量，导轨面采用高频淬火处理提升耐磨性能，运动副位置都设置了润滑注油点，日常维护只需要定期加注润滑脂即可保证运动顺畅。磨头的回转铰接位置设置了角度刻度盘，操作人员可直接根据需要刃磨的钻头参数调整对应角度，不需要额外借助角度量具做二次校准，大幅提升刃磨效率。装夹套筒的同轴度控制在0.02mm以内，保证钻头装夹后与砂轮的相对位置精度，刃磨后的钻头锋角对称度误差可控制在0.5度以内，

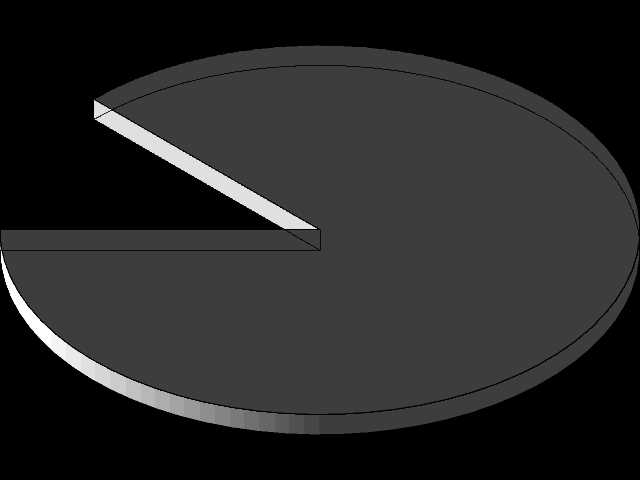

　　满足常规孔加工的精度要求。工作台面设置T型槽，可根据需求加装小型辅助定位工装，适配部分非标准钻头或者小型孔加工刀具的刃磨需求，拓展设备的适用范围。设备的砂轮护罩采用半封闭结构，既可以阻挡刃磨过程中产生的磨屑和砂轮碎粒飞溅，也预留了足够的操作空间，方便操作人员观察刃磨接触位置的火花状态，判断刃磨进度。整体结构没有冗余的复杂传动机构，大部分零部件都采用机加工行业通用标准件，后期维护更换配件的成本较低，适合加工场景下的长期高频使用。在实际使用场景中，操作人员只需要将磨损的钻头清理干净后装入装夹套筒，根据钻头直径和磨损情况调整磨头角度和工作台位置，转动进给手轮逐步完成两个主切削刃的刃磨，整个过程不需要高水平的刃磨经验，新入职的操作人员经过简单培训即可磨出合格的钻头，大幅降低刀具修磨对工人技能的依赖。
