变速箱侧盖立体造型结构设计练习

　　在商用车手动变速器的箱体组件设计中，侧盖是承担腔体密封、油路导通、附属部件安装基准的核心结构件，这类零件的建模练习是三维结构设计从业者掌握复杂壳体类零件建模逻辑的典型训练载体。日常接触的变速器总成拆解中，侧盖并非单纯的平面封板，它需要匹配箱体结合面的不规则轮廓，同时预留换挡拨叉轴的过孔、传感器安装座、润滑油道的对接端口，部分重载车型的侧盖还会集成换挡摇臂的支撑凸台，这就要求建模时不能仅做简单的拉伸切除，需要兼顾多个功能特征的位置精度与结构强度。

　　从实际装车场景来看，这类侧盖多安装在变速器箱体的侧向检修口位置，外侧暴露在底盘的复杂工况环境中，需要承受车辆行驶过程中的飞溅泥水、砂石冲击，同时内侧长期接触变速器齿轮油，还要承受箱体内齿轮运转带来的温度交变与气压波动，因此结构上设计了多道加强筋来提升整体刚性，避免长期振动下出现结合面翘曲导致的渗油问题。建模过程中首先要确定的是与箱体配合的安装基准面，这个面的平面度公差直接决定了密封性能，所有安装孔的位置度都要以这个基准面为参照，四个角的螺栓过孔采用沉头设计，保证螺栓装配后端面不突出，避免与周边底盘部件发生运动干涉。

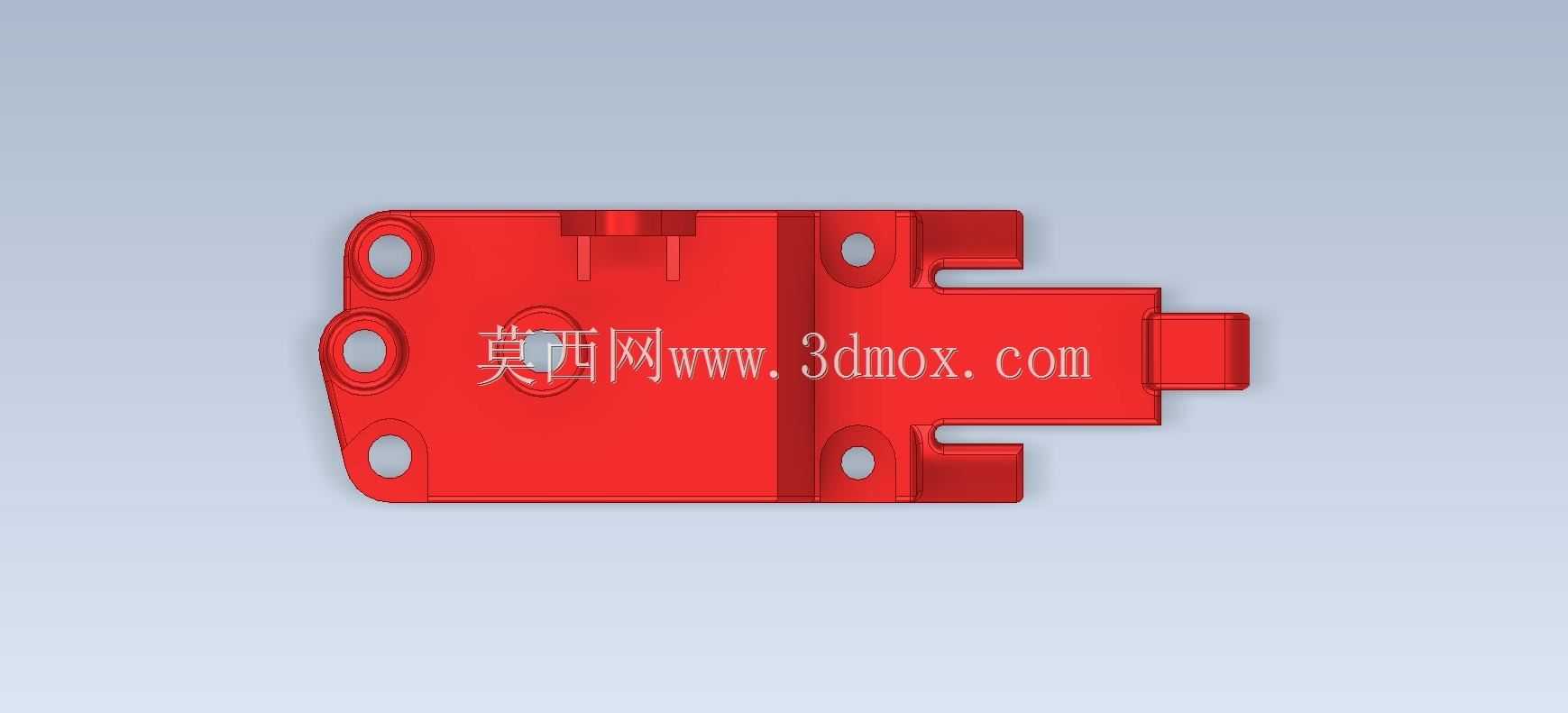

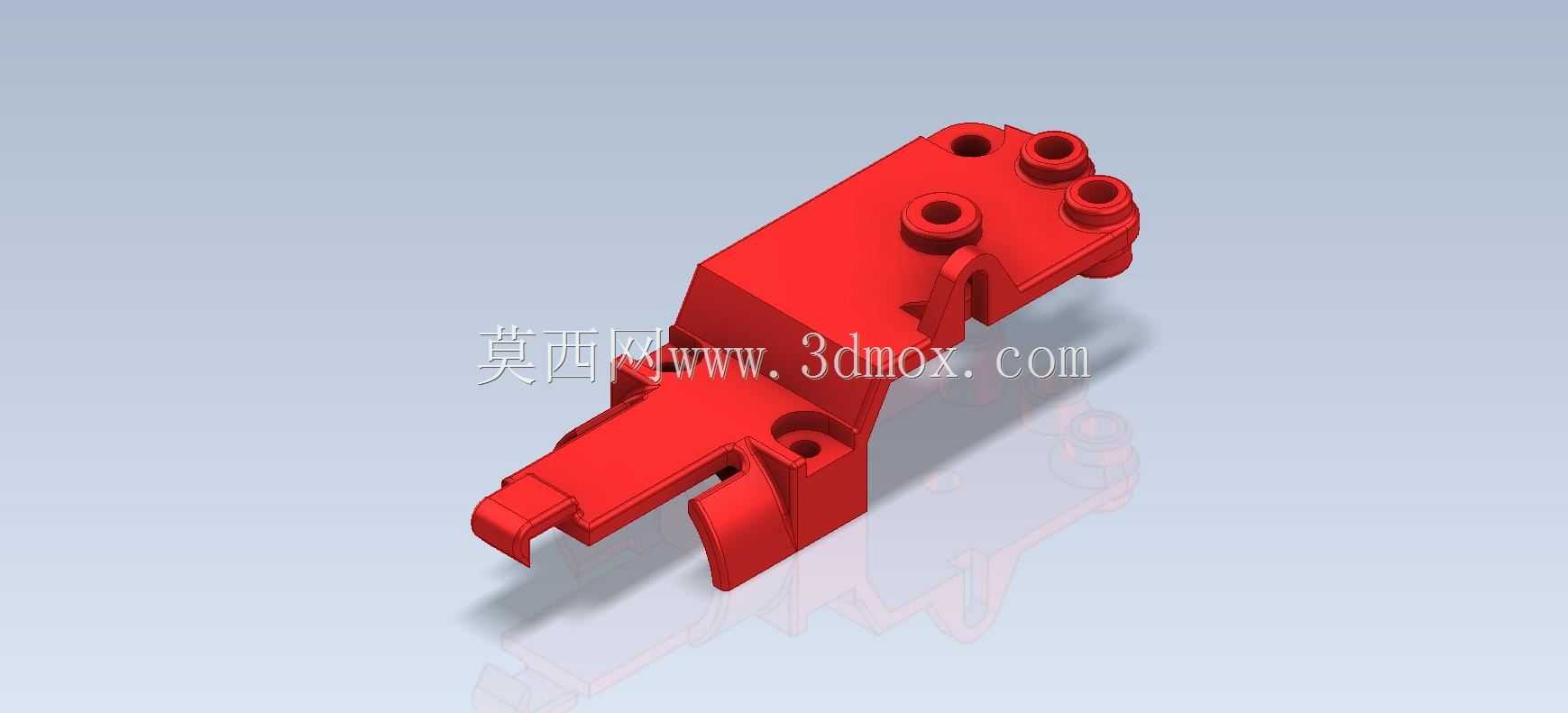

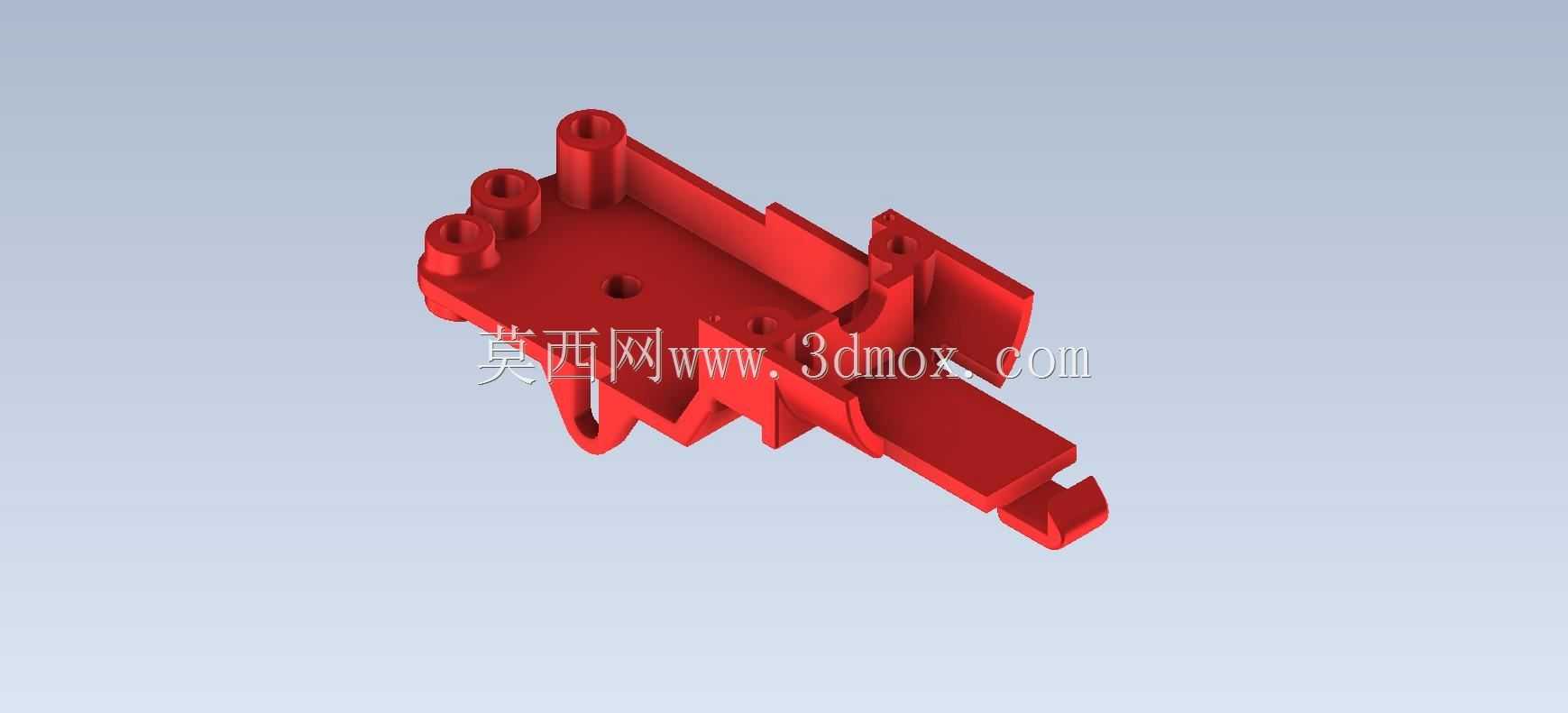

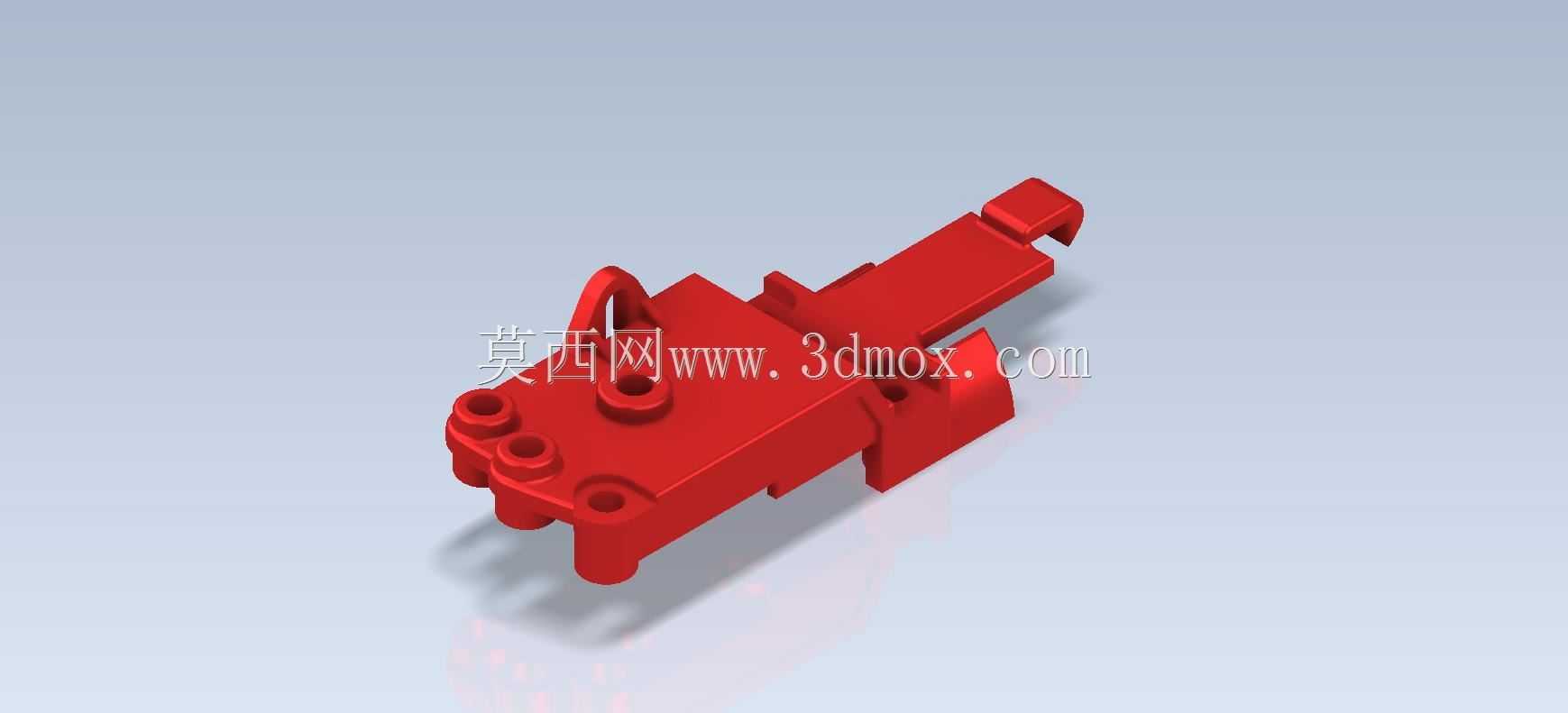

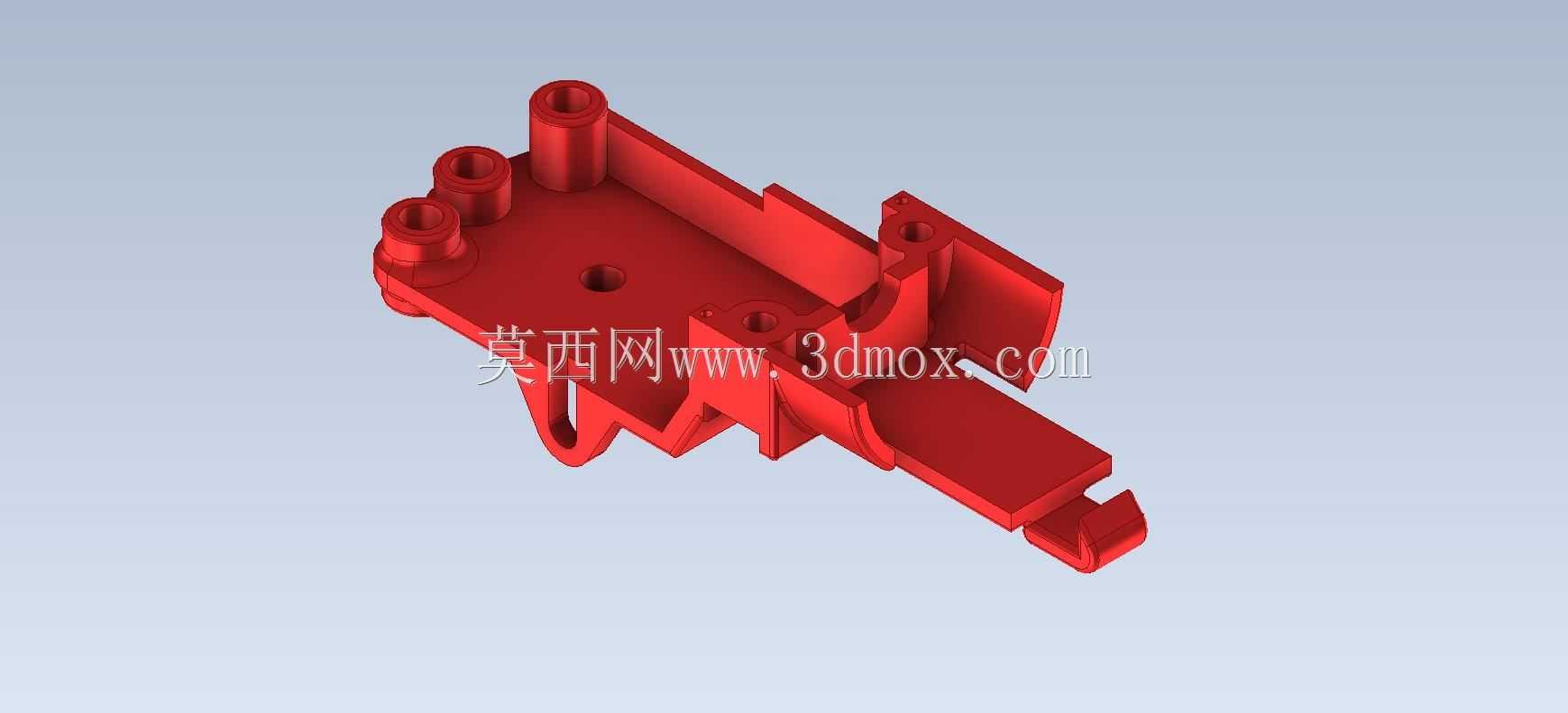

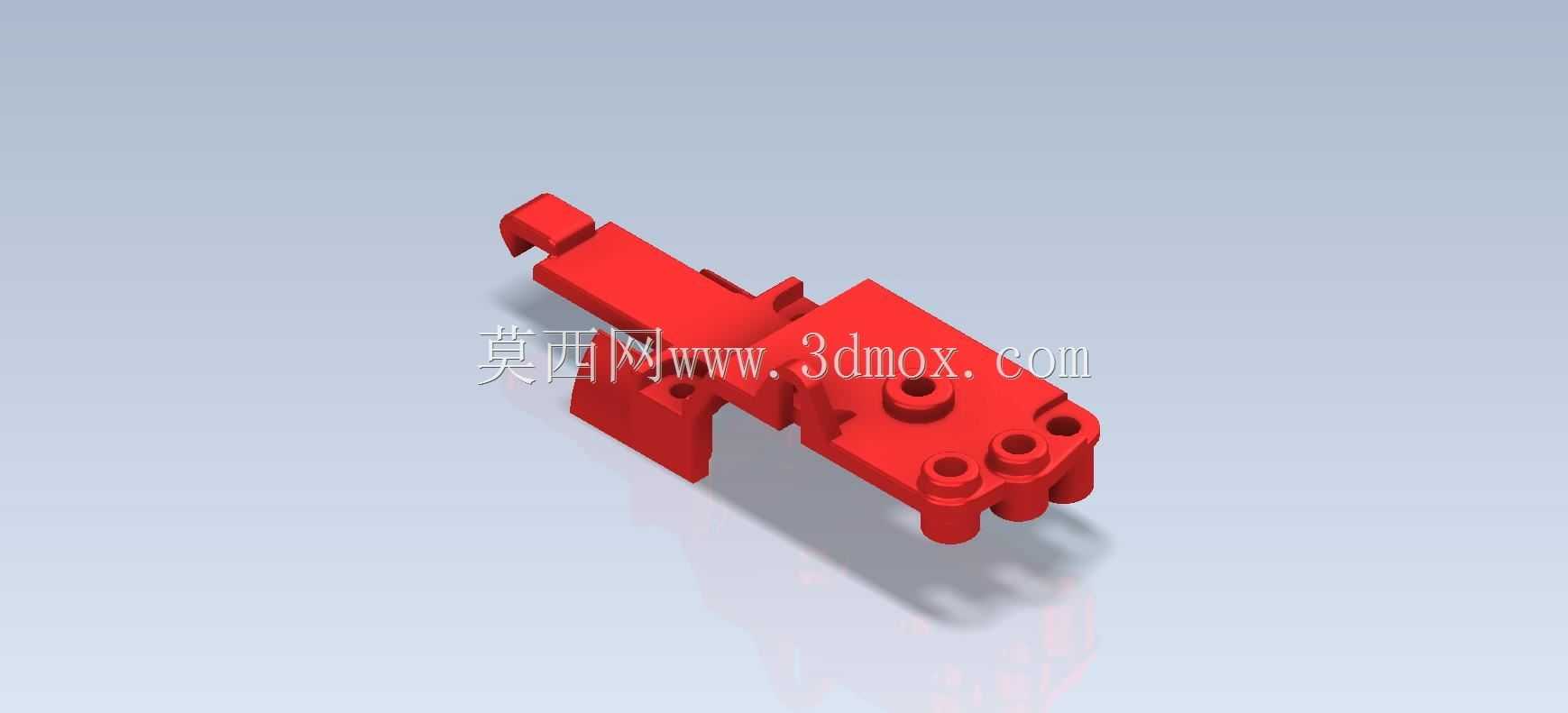

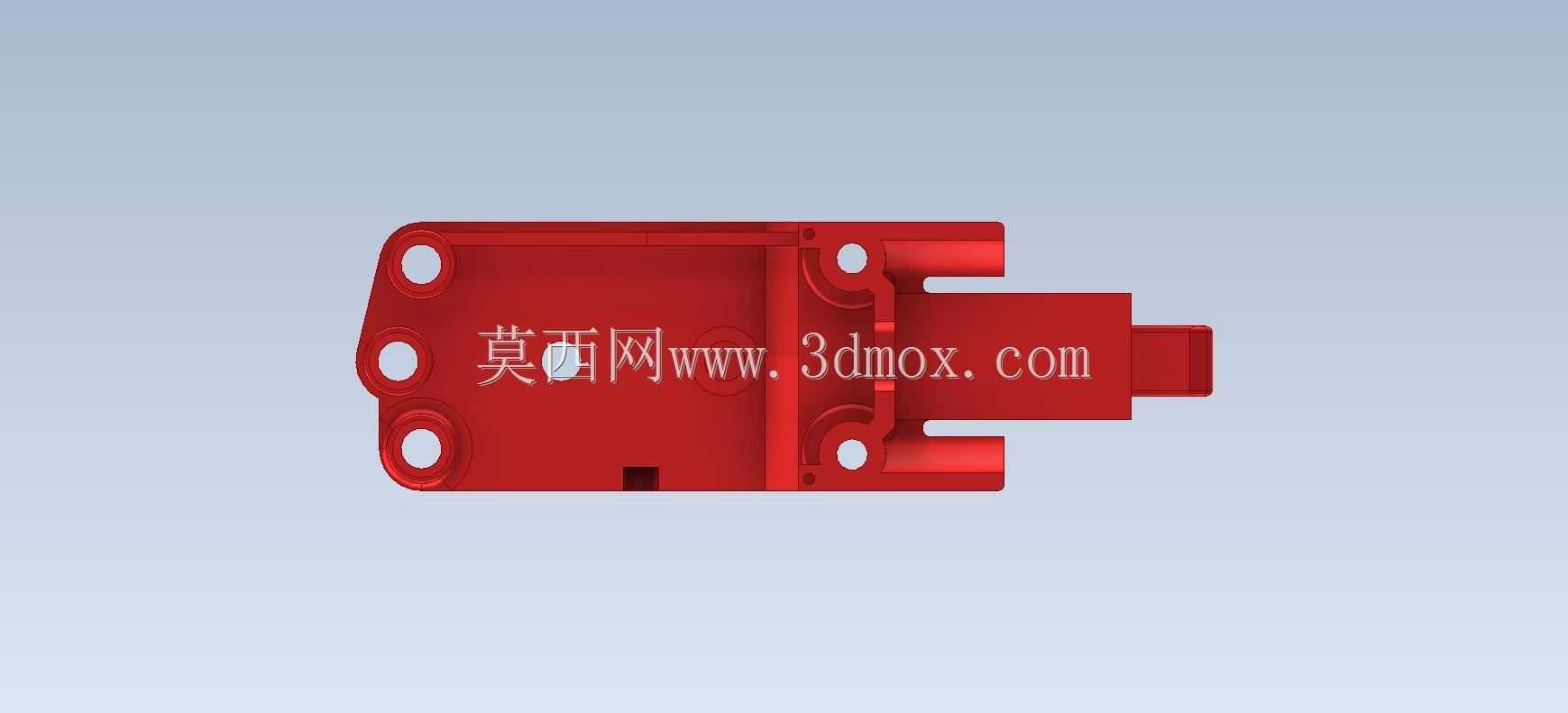

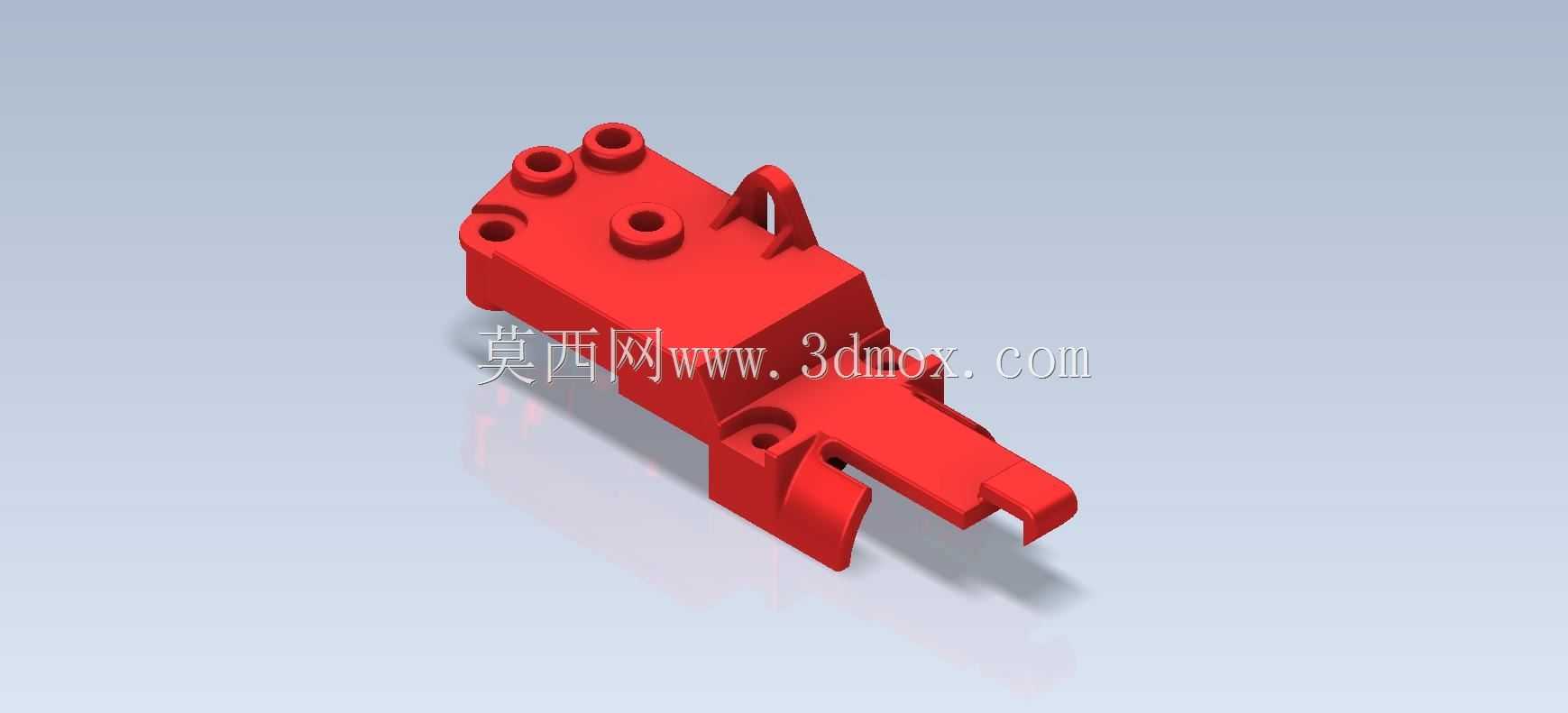

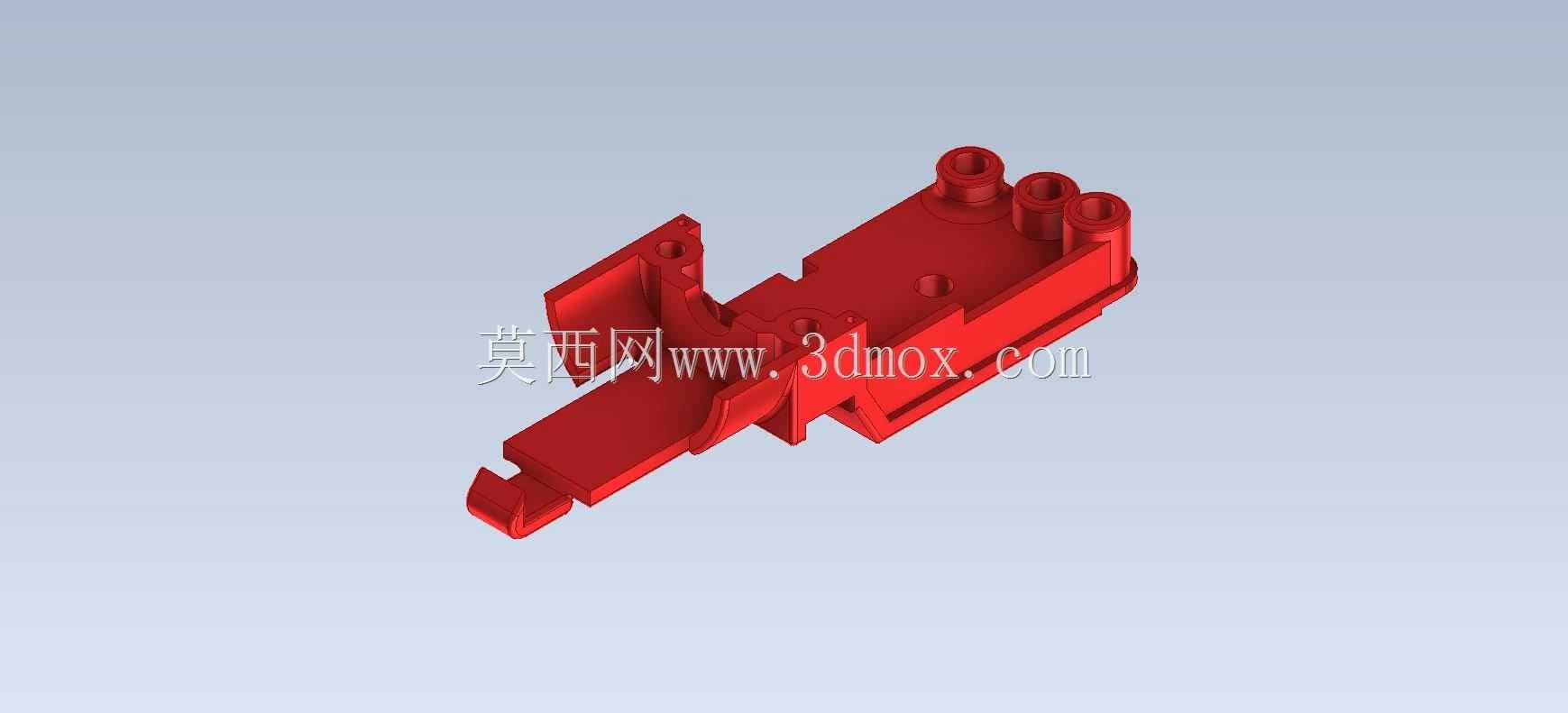

　　零件主体的侧边立体造型并非单纯的外观设计，凸起的柱状结构是为了预留拨叉轴的支撑孔位，不同高度的凸台分别对应不同挡位拨叉轴的安装高度，每个凸台的端面都设计了密封槽，用来安装O型密封圈防止润滑油泄漏。侧边的卡扣式结构是为了固定线束支架，变速器上的转速传感器、挡位传感器的线束需要通过这个支架规整走线，避免车辆行驶过程中线束晃动被运动部件磨损。下方伸出的卡爪结构是用来定位通气塞的安装位置，变速器工作时内部温度升高会产生气压差，通气塞需要安装在箱体的最高位置且避免被泥水飞溅堵塞，这个卡爪的位置设计刚好满足装车后的空间要求。

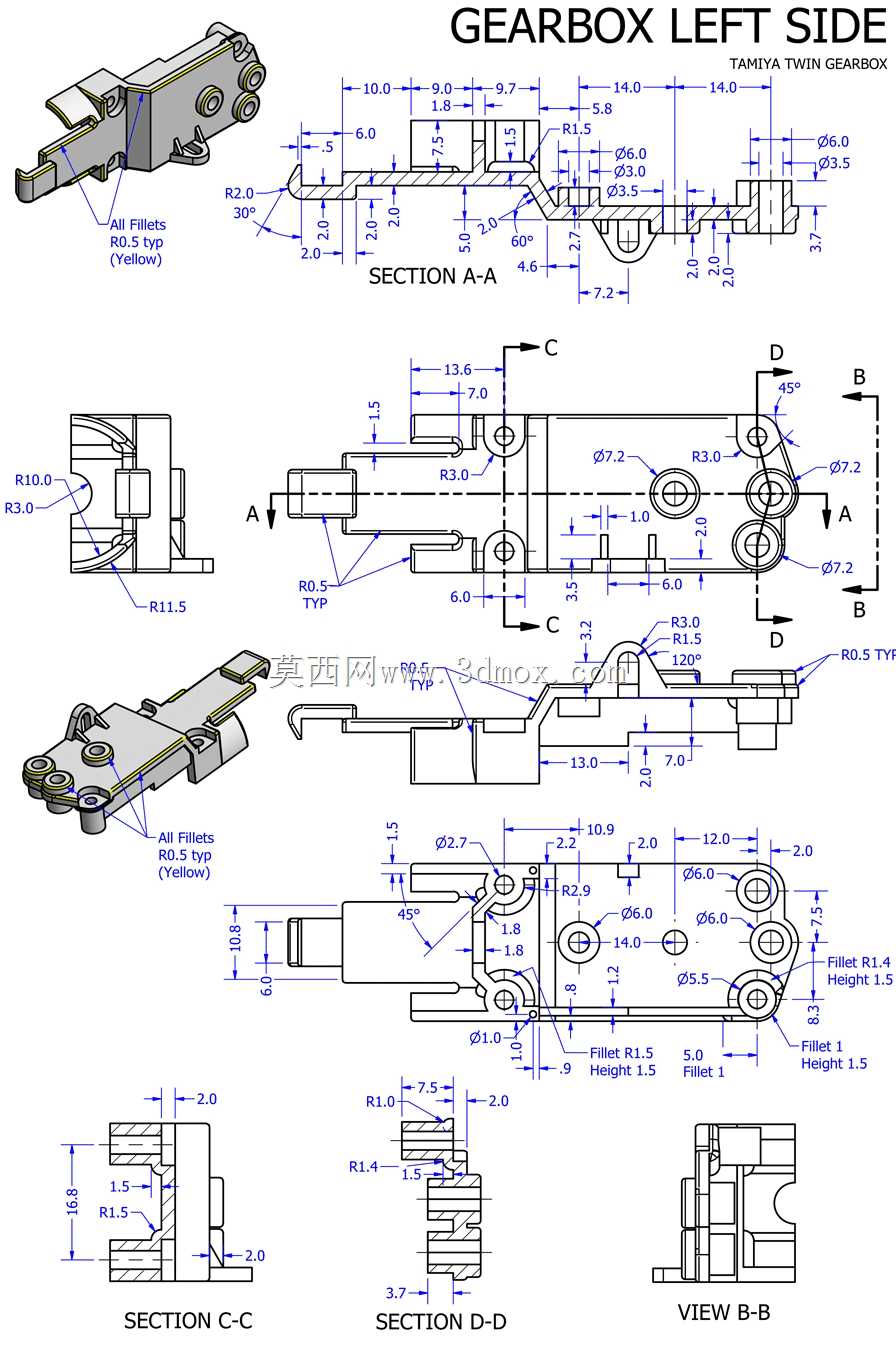

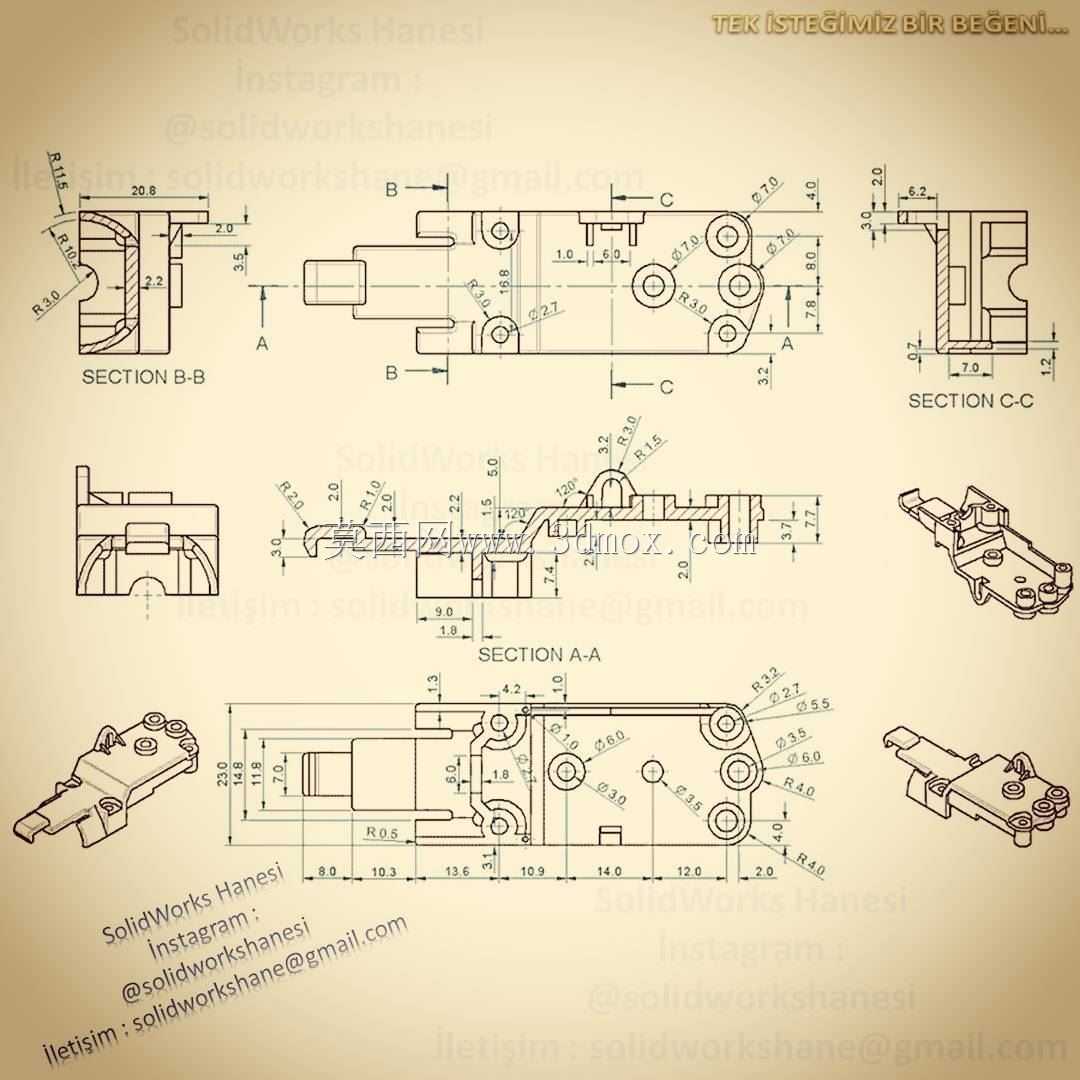

　　建模时的尺寸边界需要严格匹配变速器箱体的安装空间，整体长度控制在120mm左右，宽度约60mm，最高处的凸台高度不超过45mm，保证装配后不会超出变速器总成的侧向轮廓，避免与车辆的车架纵梁、离合分泵等周边部件发生干涉。安装孔的中心距严格按照箱体的螺纹孔位置设计，公差控制在±0.1mm以内，保证装配时螺栓能够顺利穿入。各个凸台的壁厚设计在3mm左右，既满足压铸成型的工艺要求，避免出现缩孔、浇不足等缺陷，又能保证足够的结构强度，承受螺栓紧固时的压紧力以及工作过程中的振动载荷。

　　设计思路上采用了先做主体基体、再逐个添加功能特征的建模逻辑，首先绘制结合面的轮廓草图拉伸生成基础基体，然后依次拉伸添加各个凸台结构，再对安装孔、密封槽、加强筋等细节特征做切除或者添加，最后对所有的锐边做倒圆角处理，一方面避免压铸时出现应力集中导致零件开裂，另一方面也能减少装配过程中对操作人员的划伤风险。侧边的造型做了随形的弧度处理，匹配变速器箱体的整体外轮廓，让整个总成的外观更加规整，同时也能减少车辆行驶过程中的风阻，虽然这部分风阻占比很小，但在量产车型的设计中每一处细节的优化都会积累成整车的性能提升。

　　在实际的建模练习中，这类零件能够很好地训练草图约束、特征顺序规划、基准选择的能力，很多初学者在做这类零件时容易出现特征顺序混乱导致的建模失败，比如先做了切除孔再添加凸台，就容易出现孔位错位或者特征丢失的问题，通过这类练习能够养成先确定基准、再做主体、最后添加细节特征的良好建模习惯。同时这类零件的设计也需要结合加工工艺的要求，比如所有的拔模角度都控制在1.5度左右，满足压铸模具的脱模要求，各个孔位的设计都考虑了刀具的加工可达性，避免出现无法加工的死角，这些细节都是在建模练习中需要反复体会的工程逻辑，而不是单纯的外观造型绘制。
