两用开口梅花简易扳手结构设计

　　这款两用扳手整合了开口扳头与梅花扳头的功能，在设备装配、产线运维、售后维修等场景中，可覆盖不同工况下的紧固件拆装需求，无需频繁更换工具即可完成六角头螺栓、螺母的旋拧作业，有效减少工具携带数量，提升现场作业效率。开口端适用于紧固件周边空间受限、无法从端部套入的作业场景，可从侧面快速卡入螺栓头部完成初步旋拧；梅花端采用内十二角结构，与紧固件头部的接触面积更大，受力分布更均匀，在大扭矩旋拧或紧固件锈蚀的工况下，不易出现打滑、螺栓棱角磨损的问题，适合最终锁紧或松动锈蚀紧固件的作业环节。

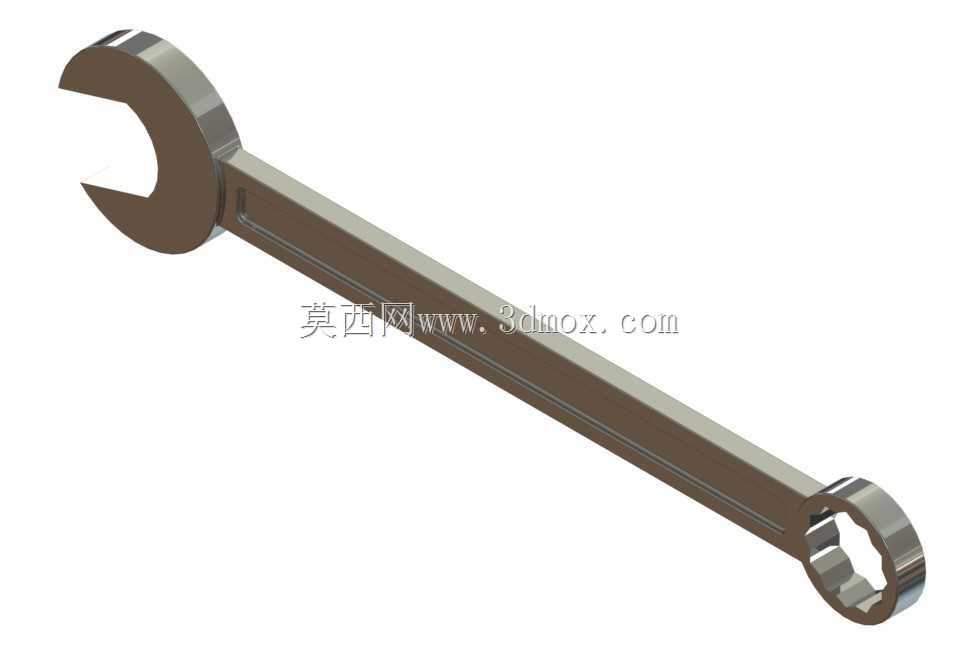

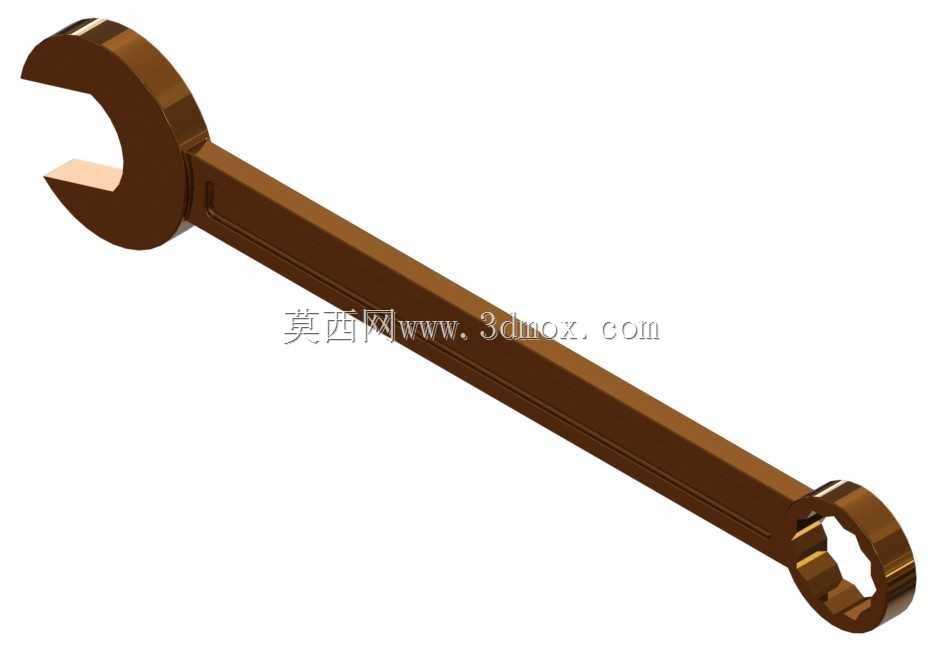

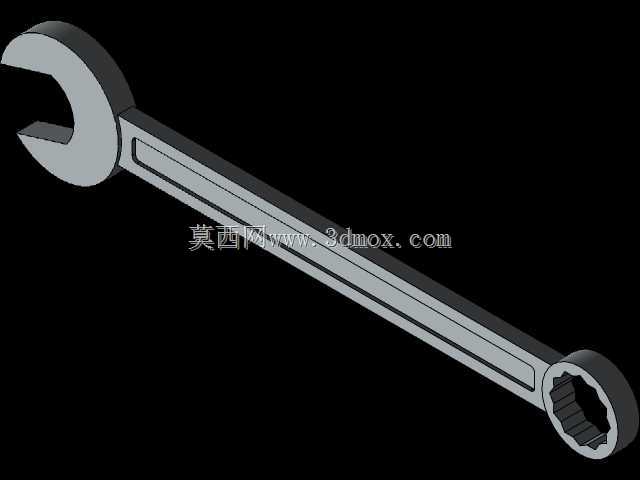

　　从结构设计逻辑来看，扳手整体采用长直杆身布局，扳头与杆身采用圆弧过渡连接，避免应力集中导致的杆身断裂风险。杆身截面采用扁平矩形设计，在保证整体抗弯强度的前提下，尽可能控制自重，降低长时间手持作业的疲劳感。开口端的开口尺寸与对应规格螺栓的对边尺寸采用间隙配合设计，既保证卡入时的顺畅度，又能控制配合间隙避免旋拧时滑脱；梅花端的内齿形精度需满足通用紧固件公差要求，保证与螺栓头部的啮合深度，旋拧过程中受力点均匀分布在多个棱角上，减少局部应力过大造成的扳头崩裂或螺栓头部损坏。

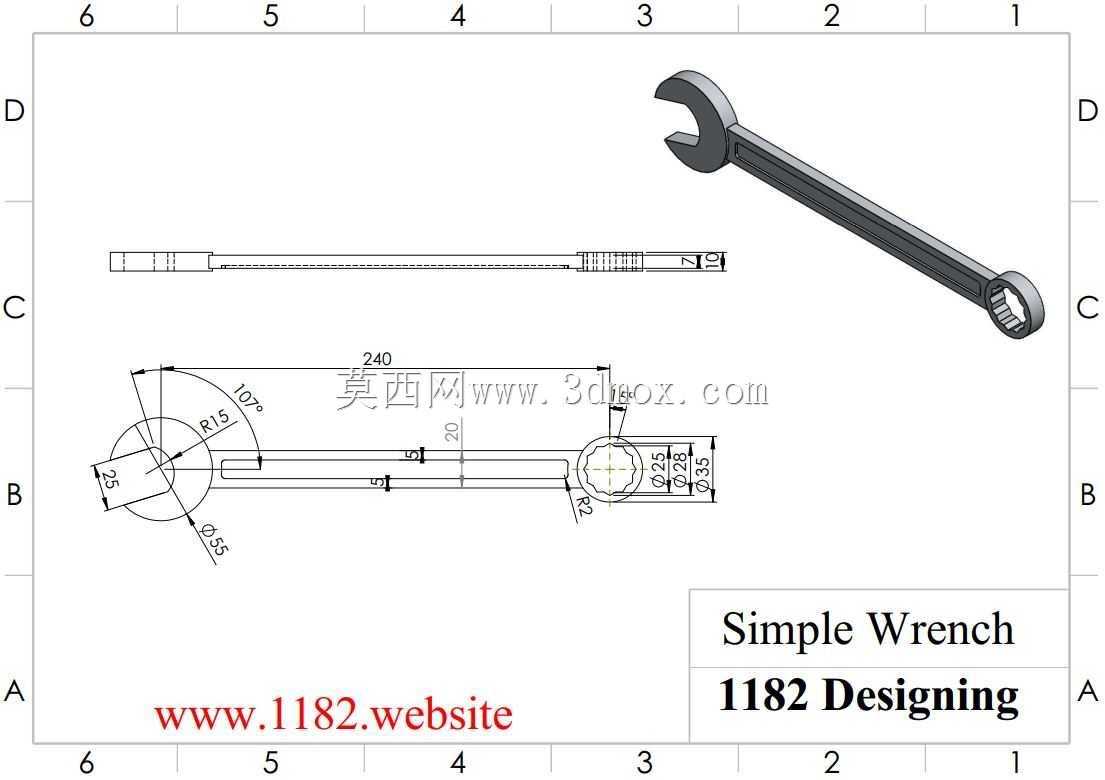

　　尺寸设计上，扳手总长度为240mm，该长度是结合对应规格螺栓所需的锁紧扭矩与人体手部施力的力臂长度计算得出，正常成年男性单手握持杆身末端施力时，即可达到该规格螺栓推荐的锁紧扭矩，无需额外加接延长杆，避免扭矩过大造成螺栓断裂或螺纹滑牙。开口端的扳头外侧采用R15的圆弧过渡，既优化了扳头的受力结构，也避免尖锐棱角在作业过程中划伤操作人员或周边零部件。杆身靠近梅花端的位置设置了挂孔，可配合工具挂钩、工具墙挂板实现定点收纳，适配车间5S管理的工具存放要求，减少工具遗失概率。

　　在实际应用中，这类扳手广泛覆盖机械装配、家电维修、汽车维保、家装水电等多个领域，是手动工具套装中的基础配置。设计过程中需重点关注扳头的硬度与韧性匹配，整体需经过合适的热处理工艺，保证工作部位硬度足够耐磨，同时杆身具备一定韧性，避免过载时突然断裂伤人。杆身表面可做发黑、镀铬等处理，提升防锈能力与表面耐磨性，延长工具在潮湿、多油污工况下的使用寿命。从建模角度来看，该模型可作为手动工具类设计的基础参考，扳头的齿形轮廓、杆身的过渡圆角、应力集中区域的结构优化，都可作为同类工具设计的参考依据，建模过程中需重点保证扳头工作尺寸的精度，以及各过渡曲面的顺滑度，避免后续工程图输出时出现尺寸偏差，影响实际加工后的工具使用性能。
