SolidWorks平台网球曲面结构三维建模设计

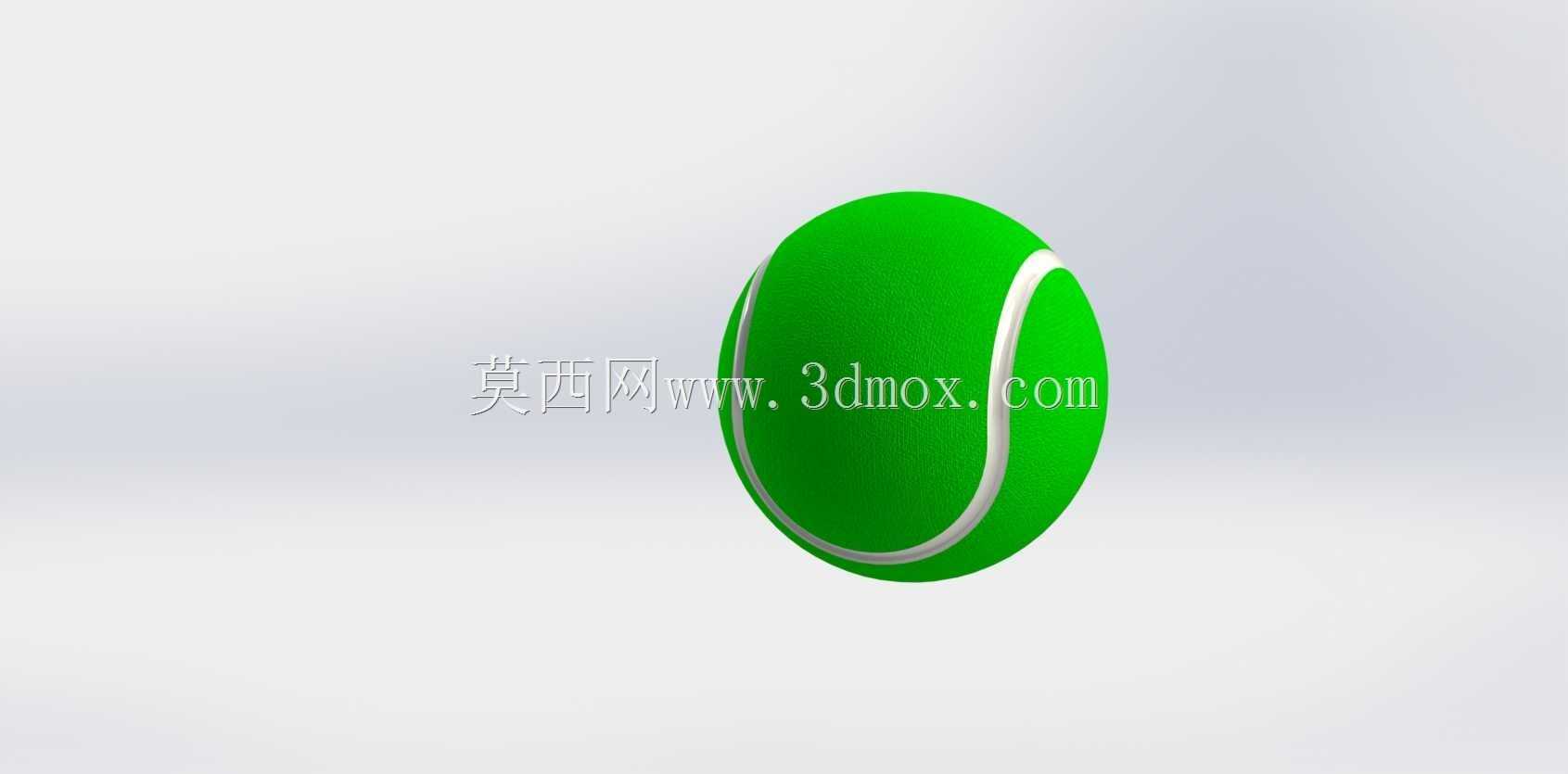

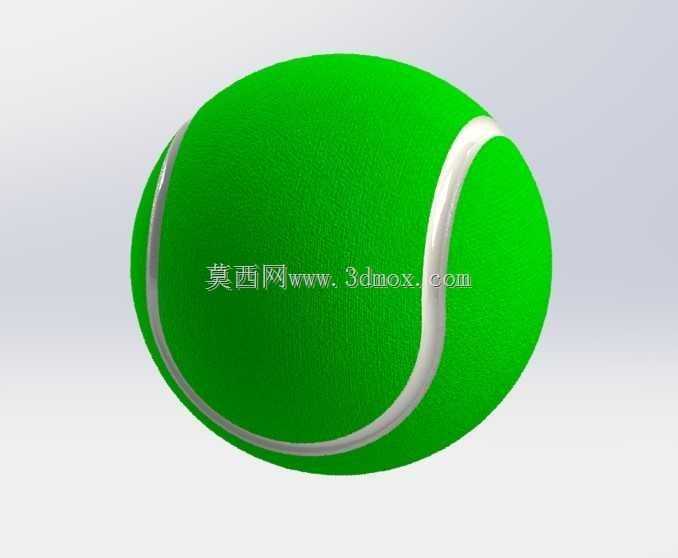

　　网球作为球类体育器材的典型品类，其三维建模核心难点在于球面接缝的不规则曲面过渡，以及绒毛表层的质感还原，在体育用品仿真、运动场景动画搭建、教学演示素材制作领域都有明确的应用需求。从实际使用场景来看，标准竞赛用网球需要满足统一的尺寸、重量、弹性要求，建模过程中首先要锁定球体的基础尺寸边界，按照国际网联规定的竞赛用球直径范围，确定基础旋转球体的直径参数，保证球体整体的圆度公差控制在合理区间，避免后续曲面拼接出现整体形变。设计思路上不需要采用复杂的多实体拆分，优先以基础旋转凸台生成完整球体基体，再处理表面的白色接缝包覆结构——这部分结构并非简单的球面贴图，而是带有微小凸起厚度的实体特征，需要先在基准面上绘制接缝的S形轮廓线，

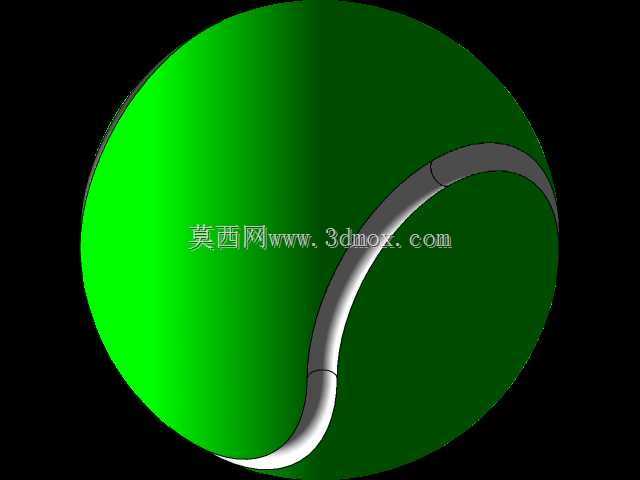

　　通过投影曲线将轮廓映射到球面表面，再利用包覆特征或者等距曲面偏移的方式，生成厚度均匀的接缝凸起，要注意接缝在球体两个半球面的对称衔接，避免出现曲面错位、厚度不均的问题，实际加工或者3D打印验证时，这部分的凸起高度需要控制在0.8-1.2mm区间，既符合真实网球的接缝触感，也不会因为凸起过高影响球体整体的圆度。很多初学者在处理这类球面不规则特征时，容易直接在球面上绘制草图导致轮廓变形，正确的逻辑是先在与球面相切的基准平面上绘制平面轮廓，通过投影、分割线工具先在球体表面生成精准的轮廓边界，再对边界内的曲面做偏移加厚，就能保证接缝特征与球面的完全贴合，不会出现特征脱离基体的问题。表层的绒毛质感不需要通过实体特征堆砌来实现，

　　那样会大幅增加模型的面数，拖慢装配体或者场景渲染的运行效率，只需要在外观材质设置中，调整材质的凹凸贴图参数，匹配绒毛的细密纹理方向，就能在渲染环节还原真实网球的表面质感，同时保留模型的轻量化属性，方便在大型运动场景装配中直接调用。从安装与适配边界来看，这个网球模型可以直接导入到球拍击球仿真、发球机结构验证的装配场景中，不需要额外做尺寸调整，因为建模初始就锁定了标准球径参数，和网球发球机的落球通道、球拍击球面的间隙尺寸完全匹配，在做运动仿真时，可以直接给球体赋予标准橡胶材质的密度、弹性模量参数，模拟真实击球过程中的形变、反弹轨迹，不需要再对模型做二次几何修正。另外在建模过程中要注意球体的分型线处理，虽然真实网球是两个半球拼接压制而成，

　　但三维建模不需要保留拼接的分型缝隙，只需要通过外观接缝特征来体现结构特点即可，避免多余的几何边线影响后续的网格划分，要是做有限元分析验证网球碰撞受力的话，完整的连续球面基体更有利于网格的均匀划分，减少计算过程中的报错概率。很多人做这类体育器材模型时容易陷入细节过度的误区，比如把每一根绒毛都建为独立实体，实际上对于工业设计验证、场景搭建用途来说，控制模型的合理面数、保证关键尺寸的准确性、还原核心结构特征才是重点，过度的细节堆砌反而会降低模型的通用性，不管是用于教学演示、产品外观展示还是运动仿真，这个网球模型的结构逻辑都能满足使用要求，曲面过渡顺滑无碎面，特征参数可编辑，后续如果要调整尺寸做不同规格的训练用球，只需要修改基础球体的直径参数，重新生成投影轮廓即可，不需要推倒重建整个模型，大幅提升了模型的复用效率。
