乘用车子午线轮胎带轮毂装配结构

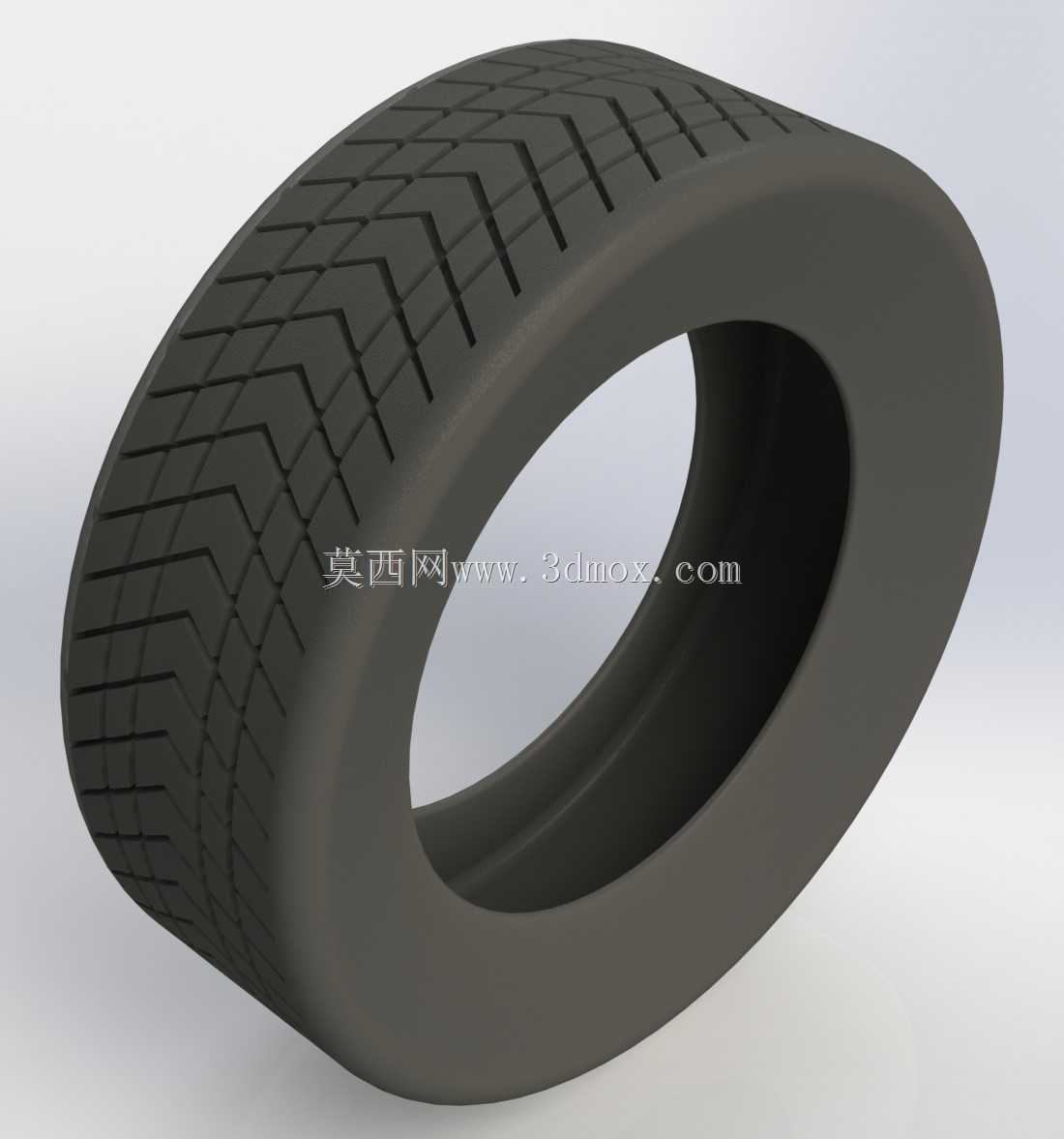

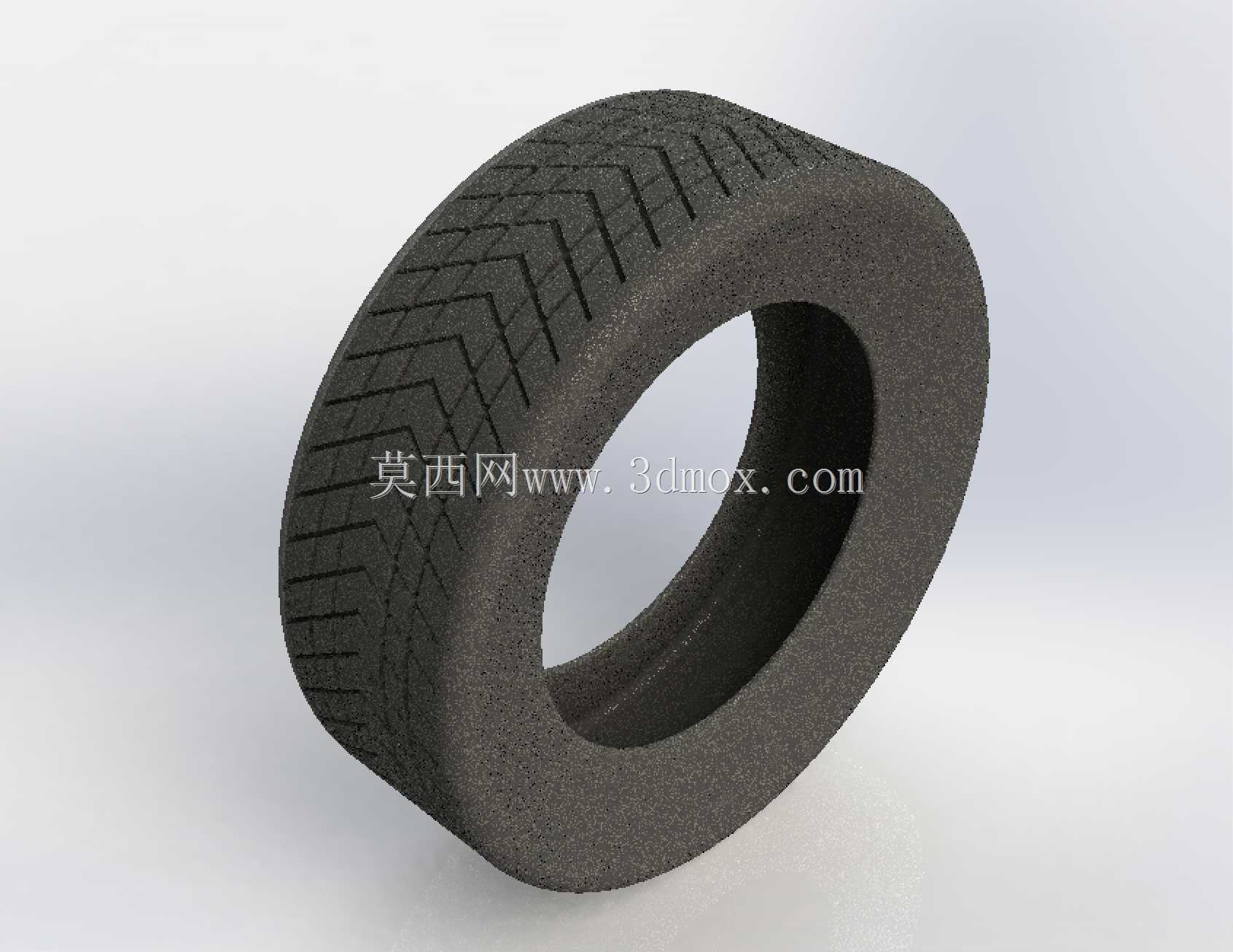

　　这套轮胎车轮装配结构，主要面向普通家用乘用车的行走系统配套需求，日常行驶场景覆盖城市铺装路面、城郊非铺装碎石路等常见路况，是车辆直接接触地面的核心承载部件，承担着整车重量传递、地面附着力提供、行驶缓冲减震的核心作用。从结构设计逻辑来看，胎面采用了对称式折线形花纹沟设计，这种花纹排布并非随意绘制，每一道花纹沟的走向、深度、宽度都经过匹配：纵向连续的花纹主沟负责快速排走胎面与路面之间的积水，避免雨天高速行驶出现水滑现象；横向交错的折线花纹块则能在车辆起步、制动时提供足够的抓地力，减少轮胎打滑概率，同时折线形的块体边缘可以打破胎面与地面接触时的共振频率，降低行驶过程中的胎噪传递到车厢内部。胎侧部分做了等厚度的圆弧过渡设计，

　　既保证了轮胎在受到路面冲击时的形变量缓冲空间，又能避免应力集中导致的胎侧鼓包、开裂问题，轮辋与轮胎接触的胎圈座位置做了标准的锥面匹配设计，保证轮胎充气后能紧密贴合在轮辋上，不会在高速转动时出现滑转、漏气的问题。从安装边界来看，轮辋的中心孔、螺栓孔分布圆直径都匹配常规家用乘用车的轮毂安装参数，轮胎的断面宽度、扁平比适配主流紧凑级车型的轮拱空间，安装后不会在转向、颠簸压缩时与轮拱内衬、悬挂摆臂发生运动干涉。建模过程中，胎面花纹采用了阵列结合曲面投影的方式构建，先绘制单节距的花纹块轮廓，投影到胎面的回转曲面上，再按照节距排列规律做周向阵列，同时对花纹块的边缘做了微小的倒角处理，还原真实轮胎的模具脱模特征，避免尖锐棱边的结构失真；

　　轮辋部分则采用回转特征加局部切除的方式构建，轮辐的减重槽、气门嘴安装孔都按照实际装配需求做了预留，轮胎与轮辋的配合面做了0.3mm的过盈量模拟，还原实际装配时的压装状态。在实际工程应用中，这类轮胎模型可以用于整车总布置阶段的轮边空间校核，也可以用于行驶动力学仿真时的轮胎接地特性分析，还能作为汽车维修教学的演示模型，帮助从业者理解轮胎与轮辋的配合关系。需要注意的是，建模时胎体的内部帘布层、钢丝带束层结构没有做分层建模，仅保留了外部可见的装配结构，如果需要做轮胎的力学性能有限元分析，还需要进一步补充内部材料层的结构参数；胎面花纹的沟深按照常规民用轮胎的使用磨损极限做了初始值设定，后续如果要模拟磨损后的轮胎状态，

　　可以直接对胎面曲面做偏置切除即可快速调整。轮辋的安装面做了平面度的特征还原，保证与车辆半轴法兰面安装时的贴合精度，气门嘴的安装位置预留了标准的通孔，匹配常规的卡扣式橡胶气门嘴安装尺寸，不需要额外做结构修改就能完成气门嘴的装配。
