剪式汽车千斤顶结构设计三维数模

项目分类:千斤顶 发布时间:2023-07-04 ID:695313
  • 剪式汽车千斤顶结构设计三维数模
  • 剪式汽车千斤顶结构设计三维数模
  • 剪式汽车千斤顶结构设计三维数模
  • 剪式汽车千斤顶结构设计三维数模
  • 剪式汽车千斤顶结构设计三维数模
  • 剪式汽车千斤顶结构设计三维数模
  • 剪式汽车千斤顶结构设计三维数模
  • 剪式汽车千斤顶结构设计三维数模

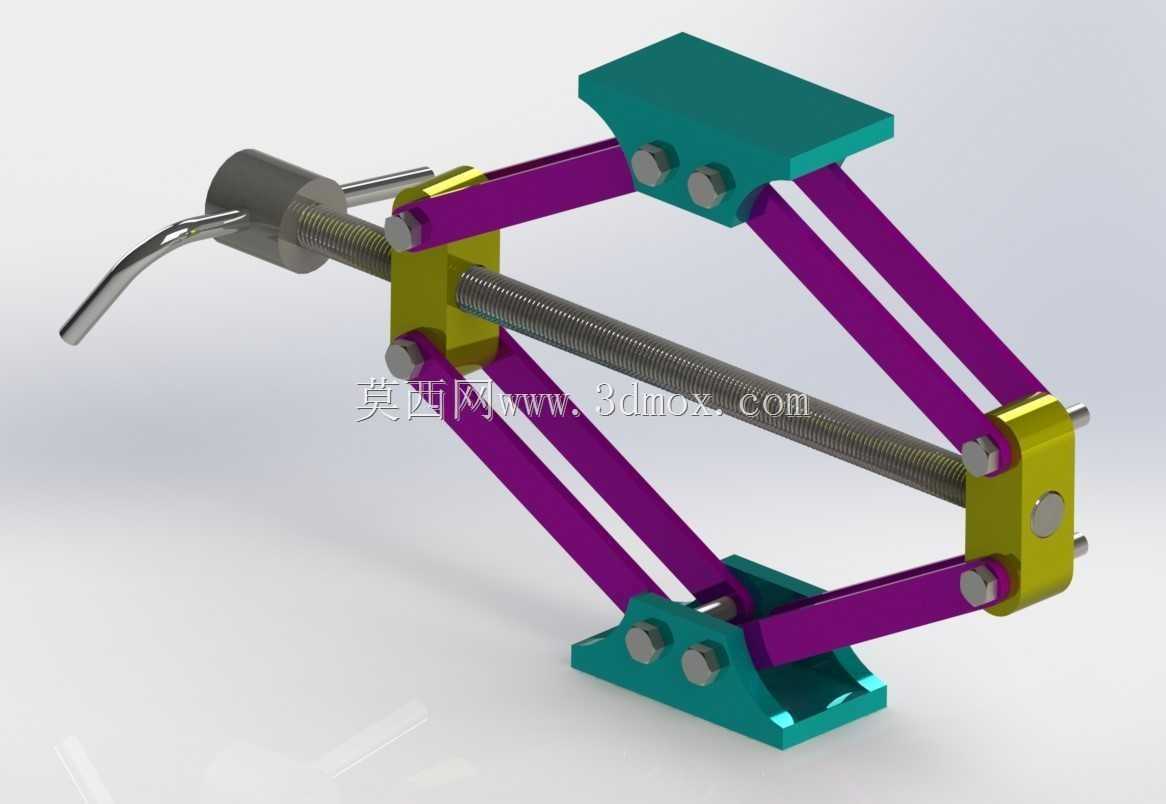

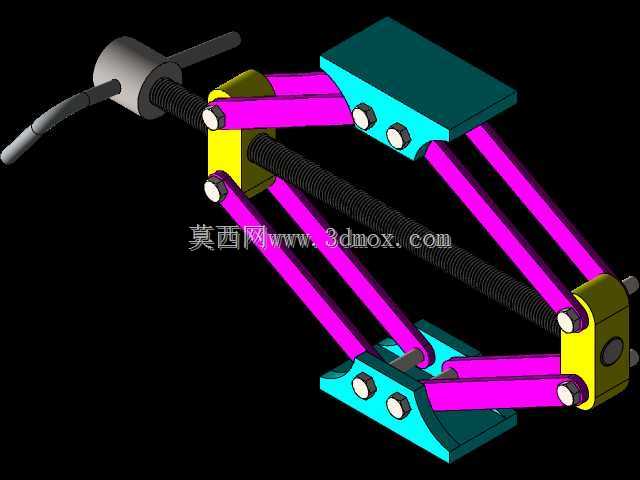

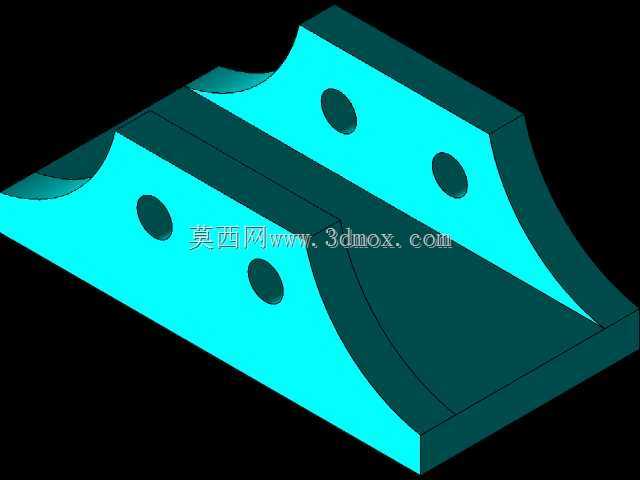

  日常汽修场景里,剪式千斤顶是随车工具清单里的高频刚需件,换胎、底盘检查、制动片更换这类作业都离不开它,相比液压千斤顶,它结构紧凑收纳后体积小,放在车辆后备箱备胎槽里不占多余空间,不需要额外加注液压油,不存在长期存放漏油失效的问题,普通车主经过简单指引就能独立操作,对非专业维修人员的友好度更高。这套剪式千斤顶的核心结构分为四个核心组成部分,分别是底座、上下支撑臂、销轴、传动螺杆,每个零件的尺寸边界都经过了实际使用场景的适配。底座作为整个设备的承载基础,底部设计有足够的接地面积,作业时能分散顶升压力,避免在松软沥青路面或者非硬化地面出现下陷,底座上的铰接孔位和下支撑臂通过销轴连接,铰接位置预留了合理的转动间隙,

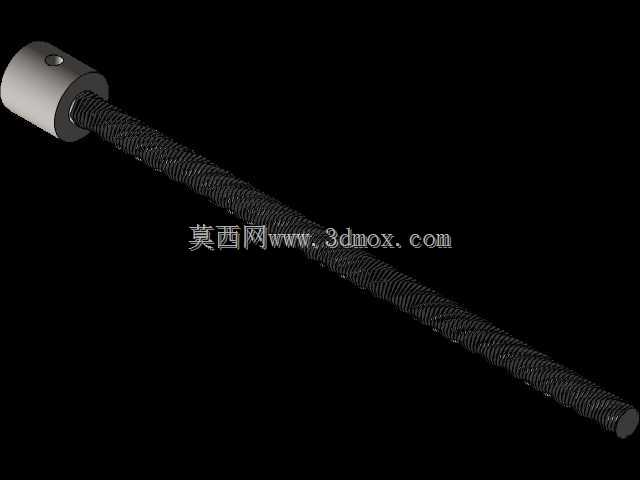

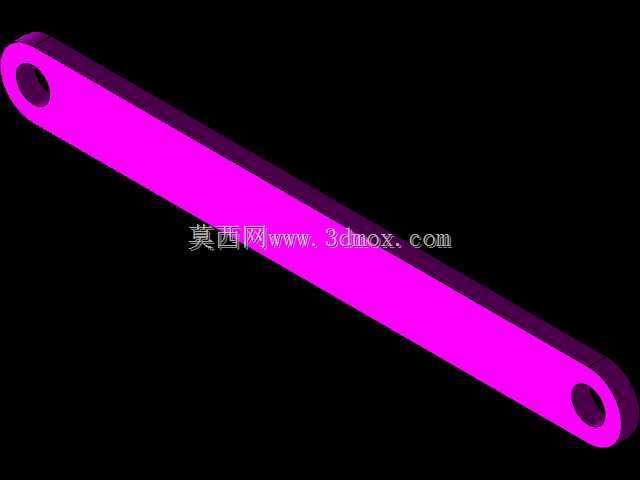

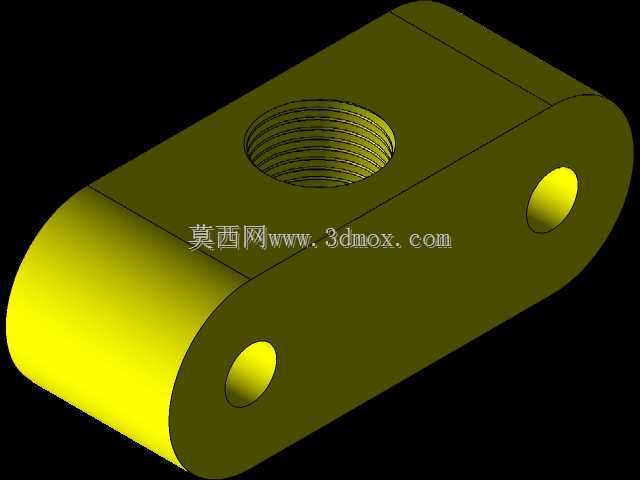

  保证支撑臂开合过程没有卡滞,同时间隙控制在合理范围,避免顶升过程出现过大的横向晃动量。上下两组支撑臂采用对称剪式布局,臂身的截面尺寸经过受力校核,在最大顶升行程下能承受额定车载重量不发生塑性变形,臂身两端的铰接孔同轴度要求较高,装配后能保证两侧支撑臂同步开合,不会出现单侧受力偏载的情况,所有铰接位置都通过圆柱销轴定位,销轴的直径和支撑臂的铰接孔采用间隙配合,销轴两端设计有限位结构,防止作业过程中销轴脱出引发安全风险。传动螺杆是整个设备的动力输入部件,螺杆两端分别和两侧支撑臂的铰接螺母座配合,通过转动螺杆端部的摇把接口,就能带动两侧螺母座沿螺杆轴向相对移动,从而推动支撑臂开合实现顶升或者下降动作,螺杆的螺纹采用梯形螺纹设计,

  相比普通三角螺纹,梯形螺纹的牙根强度更高,传动效率更稳定,同时具备一定的自锁性能,当顶升到位停止转动摇把时,螺纹副的自锁特性可以保证支撑臂不会自行回缩,不需要额外加装锁止机构就能保证作业安全。从安装边界来看,这套千斤顶收纳状态下整体高度较低,能顺利伸入大部分家用轿车的底盘侧裙下方,适配常见家用轿车的底盘离地间隙,最大顶升行程满足家用轿车换胎时的轮胎离地高度要求,顶部的支撑托块位置设计有和车辆底盘顶升点匹配的接触型面,作业时能和车身底盘的加强筋位置贴合,避免顶升过程中滑脱,也不会顶坏车身底盘的钣金结构。设计过程中需要重点关注几个核心参数的匹配,首先是螺杆的导程选择,导程过大会导致自锁性能下降,作业时存在安全隐患,

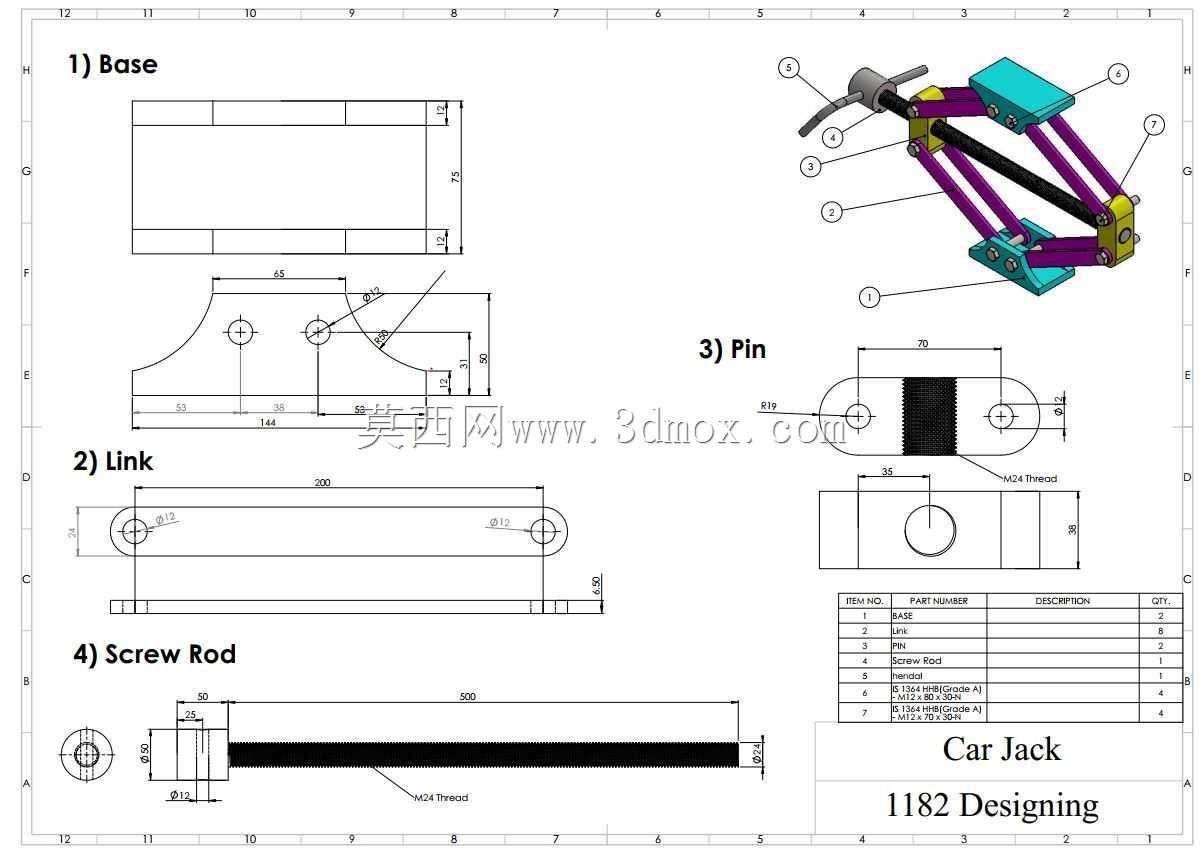

  导程过小则会导致顶升速度过慢,摇把转动圈数过多增加操作强度;其次是支撑臂的铰接点位置布局,要保证在最低收纳高度和最大顶升高度两个极限位置,支撑臂的受力角度都在合理范围内,避免出现机构死点或者受力角度过大导致臂身应力超标;另外所有运动部件的干涉检查要覆盖整个行程范围,从完全收起到完全顶起的全行程中,各个零件之间不能出现运动干涉,保证开合动作顺畅。这类剪式千斤顶除了随车配套使用,也可以在小型设备安装、轻型构件顶升的场景下使用,整体结构没有复杂的密封件或者易损件,长期存放只需要在螺纹副和铰接销轴位置定期涂抹少量润滑脂,就能保证动作顺畅,维护成本极低,相比其他类型的顶升工具,它的零部件数量少,加工工艺成熟,底座、支撑臂这类结构件采用冲压工艺就能批量生产,销轴和螺杆采用常规车削加工即可,整体制造成本可控,适合作为通用随车工具大规模配套。在建模过程中,所有零件的配合尺寸都按照实际装配公差设定,铰接位置的转动副、螺杆和螺母座的螺旋传动副都可以在装配环境下实现运动仿真,能够直观模拟整个顶升过程的动作逻辑,验证各个行程位置的受力角度和干涉情况,也可以基于这个数模直接导出工程图用于生产加工,每个零件的尺寸标注、形位公差要求都可以在工程图中直接对应,不需要额外重新绘制结构。
