带工程标注的玻璃啤酒瓶结构设计

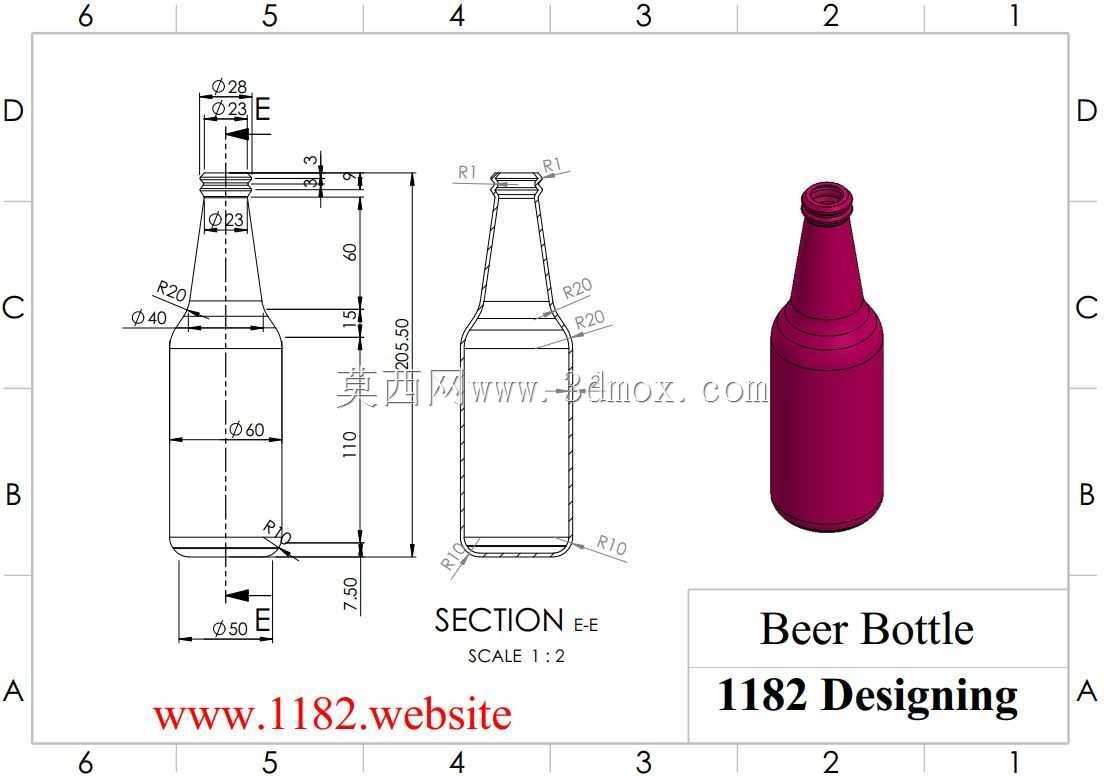

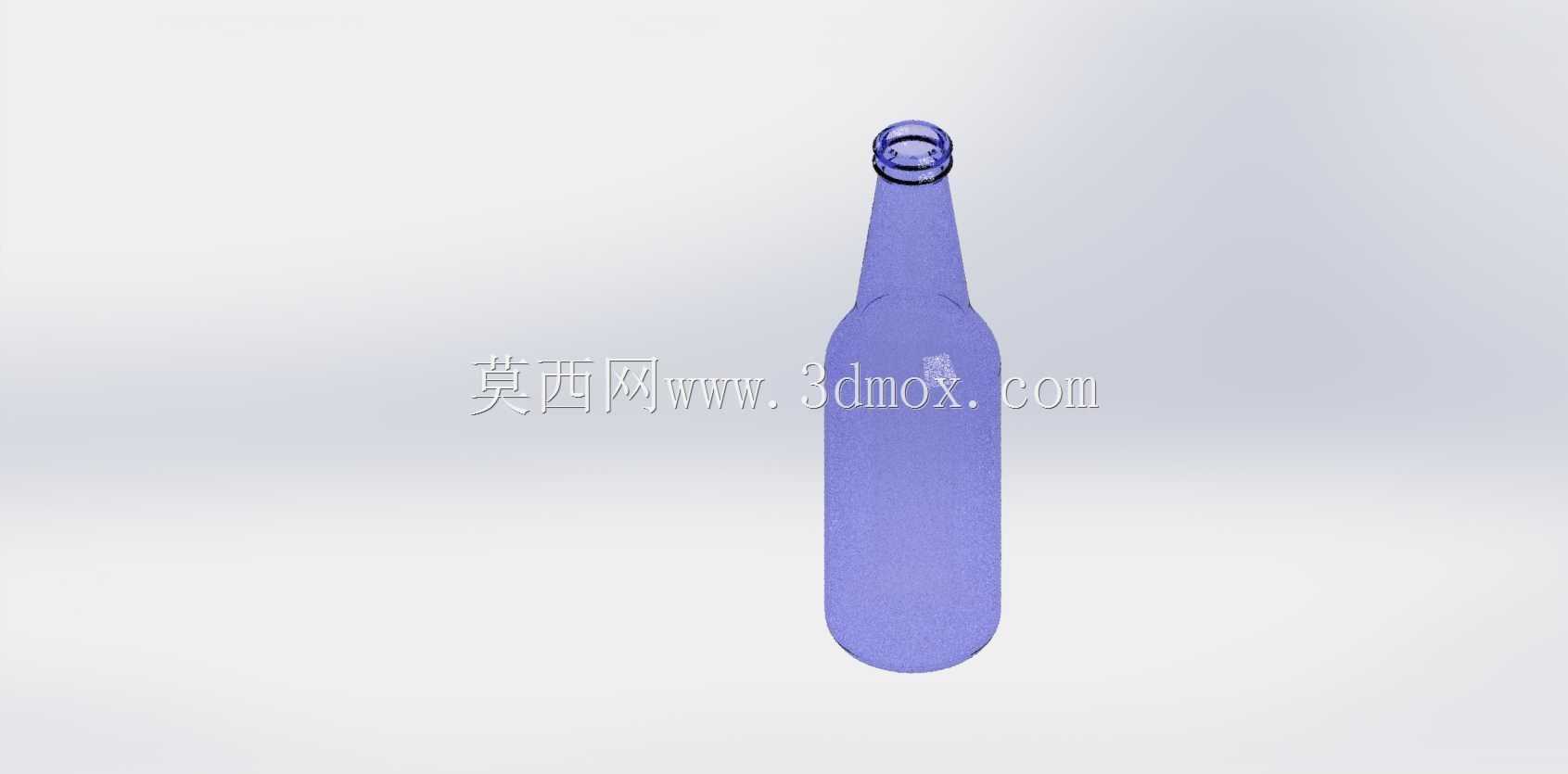

　　日常饮品流通场景中，玻璃啤酒瓶是最常见的承压包装容器，这类容器的结构设计直接关联灌装效率、运输安全性与饮用体验，建模过程中需要兼顾玻璃成型工艺特性、内容物承压需求与后续灌装、封盖工序的适配性。从结构细节来看，瓶口段设置了多圈环形凸起，这部分是与皇冠盖压合的密封配合位，标注的φ23、φ28尺寸分别对应瓶口内径与封盖位外径，尺寸公差需要控制在极小范围内，既要保证压盖后密封胶圈能均匀贴合瓶口端面，避免运输漏液，也要适配自动化灌装线的封盖机头行程，防止压盖过深导致瓶口崩裂、压盖过松出现密封失效。瓶肩位置采用R20的大圆弧过渡，而非直角折角结构，一方面是玻璃吹制过程中，圆弧过渡能让玻璃料坯流动更均匀，避免局部壁厚过薄出现应力集中，

　　另一方面整瓶堆叠、运输过程中，圆弧面能分散外部冲击载荷，减少磕碰导致的瓶体碎裂概率，同时瓶肩的锥度设计也能在灌装时引导液体快速流入瓶内，减少液体飞溅产生的泡沫，提升灌装线的作业效率。瓶身主体段为等直径圆柱结构，标注的φ60外径尺寸适配市面上通用的啤酒周转箱格位、自动贴标机的辊轮间距，圆柱段的110mm高度区间是贴标的核心区域，平整的柱面能保证标签粘贴平整无褶皱，同时等直径结构也能让洗瓶、灌装、杀菌工序中的输送导轨顺畅夹持瓶体，不会出现卡瓶、倒瓶的生产线故障。瓶底位置设置了φ50的内凹结构，边缘做R10圆弧过渡，这部分设计首先是提升瓶身竖直放置的稳定性，内凹结构让瓶底接触支撑面时形成环形支撑边，即使支撑面存在微小不平整，

　　也能保证瓶体放置平稳不晃倒；其次内凹的瓶底结构能提升瓶底的承压能力，啤酒灌装后内部存在一定的二氧化碳压力，内凹的拱形结构可以将内部压力均匀分散到瓶底环形支撑边，避免平底结构受内压向外鼓凸，导致放置不稳；另外瓶底的圆角设计也能减少玻璃吹制时的应力集中，降低冷热冲击下的瓶底炸裂风险，适配巴氏杀菌工序的温度骤变工况。从整体尺寸链来看，整瓶总高205.50mm，各段尺寸的比例经过反复校核，既符合消费者单手握持的人体工学需求，瓶身直径与高度的比例能让手掌自然包裹瓶身，握持时不易滑落，也适配啤酒灌装线的全工序工位间距，从进瓶、洗瓶、灌装、封盖、贴标到装箱，各工位的夹持、定位机构都能直接适配该尺寸瓶型，无需额外调整工装。

　　建模过程中采用旋转特征作为主体基础，先绘制半剖面的轮廓线，严格按照标注的各段直径、圆角尺寸约束草图，保证旋转后的壁厚均匀，玻璃材质的壁厚控制在2-3mm区间，瓶口位置适当加厚，承受封盖时的压合力，瓶身壁厚均匀能保证吹制成型时的冷却速率一致，减少内应力残留。后续的细节处理上，瓶口的螺纹状封盖凸起采用环形阵列特征生成，保证各圈凸起的间距、高度一致，与封盖的卡扣位完全匹配；瓶身与瓶肩、瓶底的过渡位置都做了相切约束，避免出现硬边导致的应力集中。这类容器的设计不能只关注外观造型，所有的尺寸、圆角、结构都要对接实际生产与流通环节的需求，比如瓶身标注的φ40尺寸位置，是洗瓶机毛刷的插入深度定位，保证毛刷能清洁到瓶肩位置的内壁，不会出现清洁死角；瓶身总高尺寸适配周转箱的内部高度，堆叠后上层周转箱不会压到下层瓶的瓶盖，避免封盖松动。在结构验证环节，还需要考虑堆码载荷，整托啤酒堆叠时，下层瓶需要承受上层十几箱的重量，瓶肩的圆弧结构、瓶身的均匀壁厚都能保证垂直载荷下的结构强度，不会出现瓶身压裂的情况。另外，瓶身的曲面过渡还要考虑贴标后的标签附着力，过于光滑或者弧度变化过大的位置，标签容易出现翘边，等直径的圆柱段刚好给标签提供了稳定的粘贴基面，保证标签在低温冷藏、沾水的情况下也不会脱落。
