SolidWorks环境下U盘结构设计与建模实现

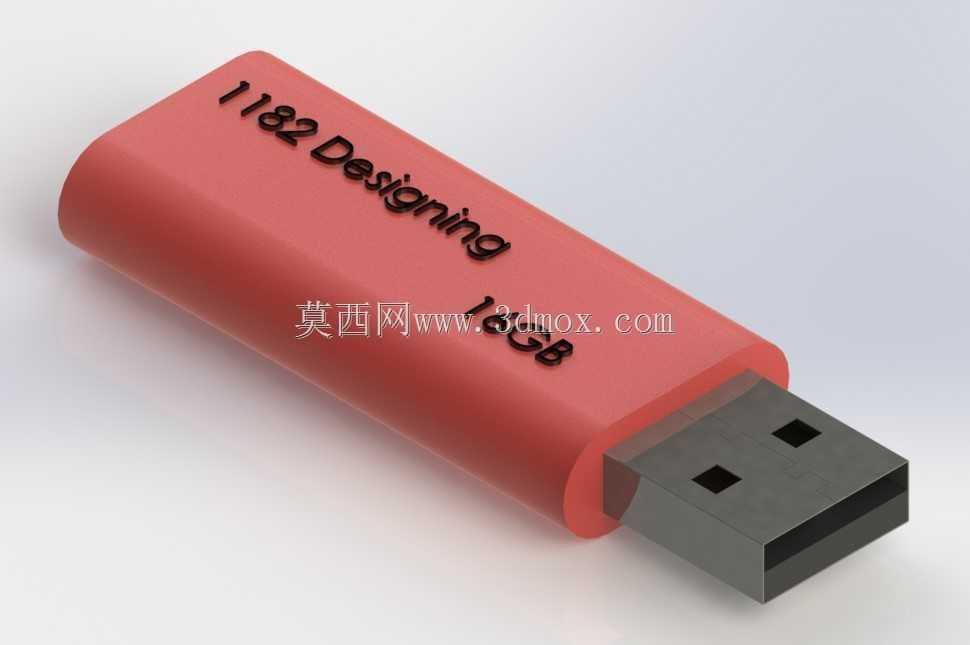

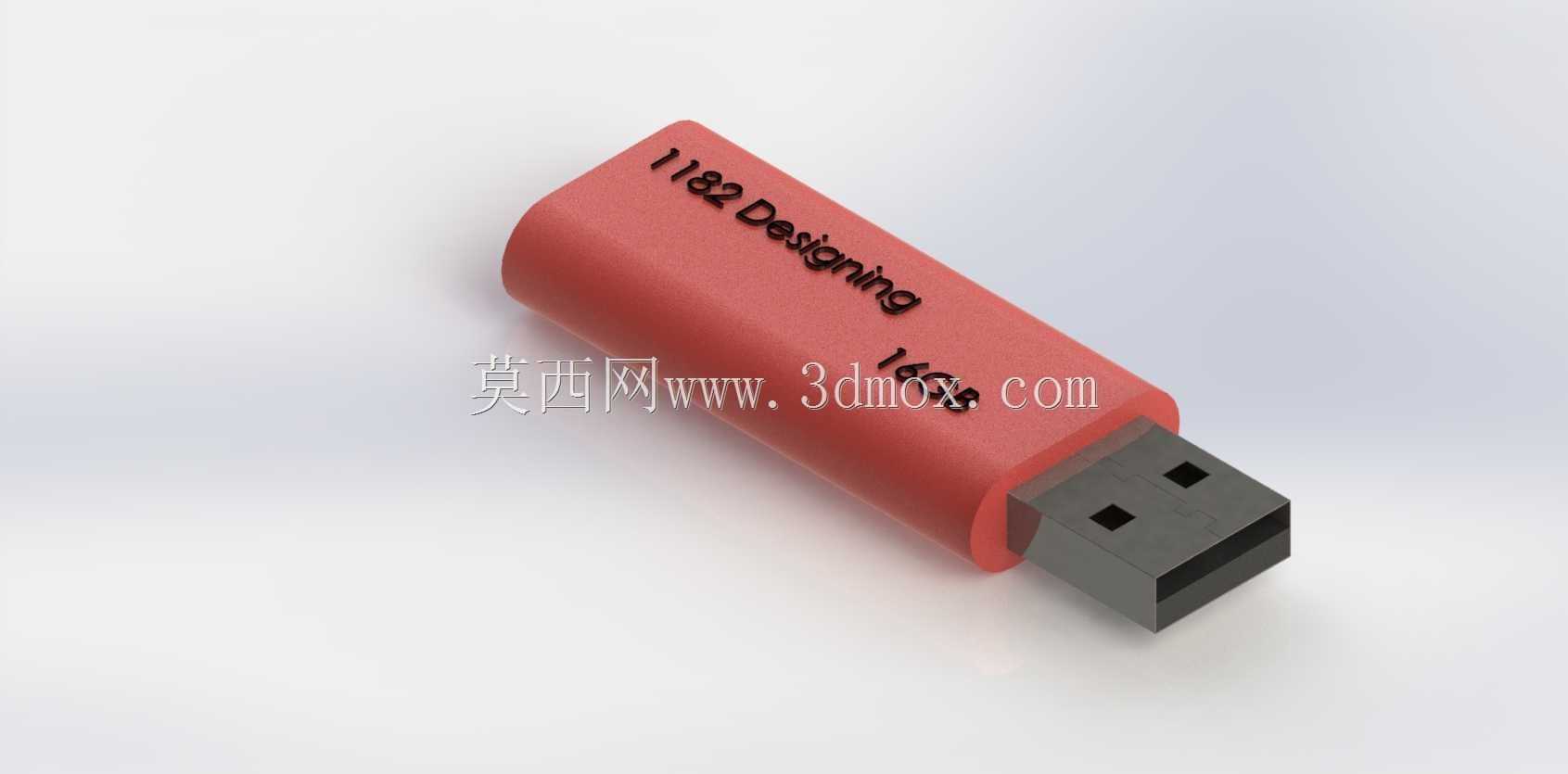

　　日常办公场景中，U盘是跨设备数据迁移的核心便携载体，从工业控制设备的程序备份、产线调试参数的跨工位传递，到设计图纸的离线交付、现场检测数据的临时存储，这类小型存储设备的使用场景覆盖了制造端到办公端的多数数据交互环节，其结构设计的合理性直接影响插拔手感、防护性能与长期使用的可靠性。本次建模的U盘采用一体式无帽结构设计，主体外壳为圆角长条形柱体，端部直接外露USB金属公头，省去了独立盖帽的结构，避免了日常使用中盖帽丢失的问题，外壳表面做了微弧面过渡处理，没有尖锐棱角，握持插拔时的受力更均匀，不会出现硌手的情况。外壳端部与金属接头的衔接位置做了0.2mm的止口配合结构，建模时特意预留了0.1mm的装配间隙，既可以保证外壳与内部PCB板、

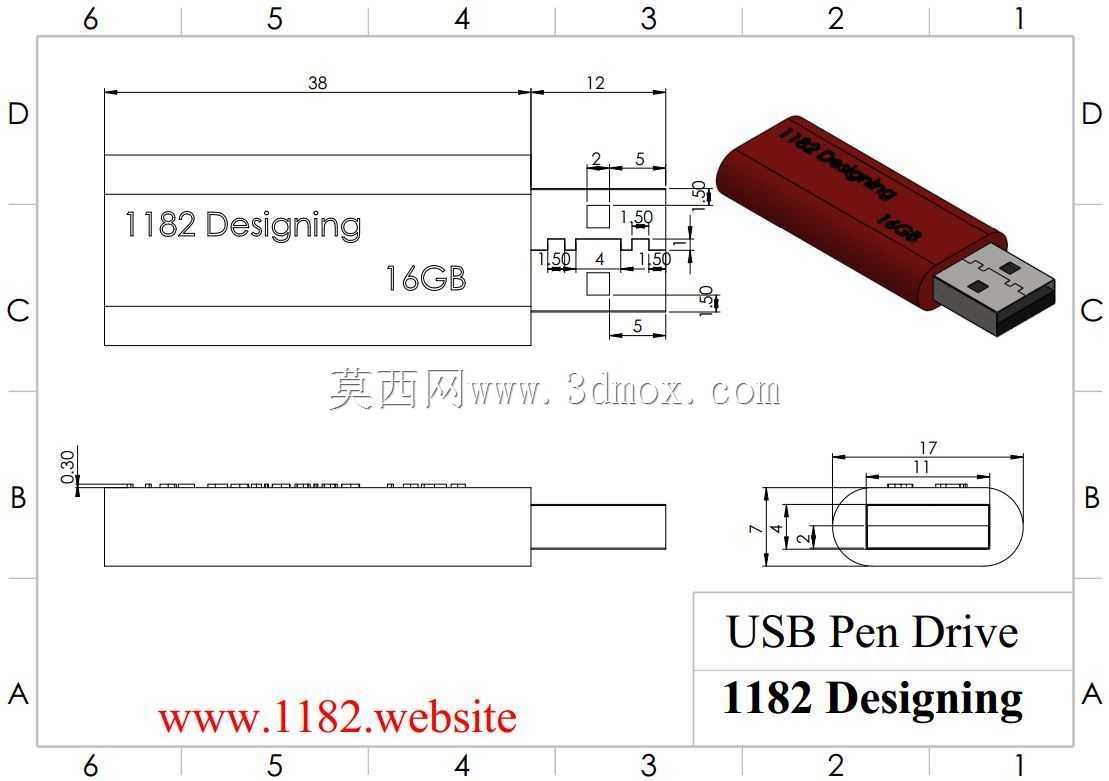

　　金属接头的装配公差适配，也能避免长期插拔后外壳出现松脱晃动的问题。金属公头部分严格遵循USB2.0通用接口的尺寸规范，金属屏蔽壳的外部尺寸为12mm宽、4.5mm厚，插入端做了15度的导向倒角，适配标准USB母座的插拔导向需求，内部胶芯的两个数据触点、两个电源触点的位置完全对齐通用接口的针脚定义，建模时预留了触点的凸起高度，保证实际装配后触点与母座弹片的接触压力符合电气连接要求。外壳主体的长度设计为50mm，整体直径15mm，这个尺寸刚好可以适配多数笔记本、台式机主板的USB接口间距，不会出现相邻接口被遮挡的情况，比如常见的笔记本侧边并排USB接口，插入该U盘后不会影响旁边接口的设备插拔，避免了大体积U盘挤占相邻接口空间的问题。

　　外壳表面的标识区域做了0.1mm的浅浮雕结构，既可以印刷品牌标识或容量参数，也不会因为凸起过高导致插拔时与接口边缘产生剐蹭，外壳尾部预留了挂绳孔的结构位置，直径2mm的通孔可以搭配挂绳使用，方便随身携带时挂在钥匙串或工牌挂绳上，降低遗失概率。从结构设计的逻辑来看，这类一体式U盘的建模需要优先保证接口部分的尺寸精度，毕竟USB接口属于通用标准件，尺寸偏差超过0.1mm就可能出现插不进母座或者插入后松动接触不良的问题，其次是外壳的壁厚设计，整体外壳壁厚控制在1.2mm，既可以保证注塑成型时的结构强度，不会因为轻微挤压出现开裂，也能给内部的Flash存储芯片、主控电路板留出足够的容纳空间，内部腔体的尺寸刚好适配常规黑胶体U盘的PCB尺寸，

　　不需要额外做复杂的内部筋位，简化了注塑模具的结构，降低量产时的开模成本。建模过程中先完成金属接头的标准件建模，再以接头的安装基准面为参考绘制外壳的草图，通过拉伸、圆角、抽壳命令完成外壳主体结构，再通过布尔运算切除内部的腔体空间，最后添加表面的浮雕标识与挂绳孔结构，整个建模过程完全遵循自上而下的装配设计逻辑，保证各个零件的配合基准统一，后续如果需要调整外壳长度或者更换不同容量的PCB，只需要修改外壳腔体的拉伸长度参数即可，不需要重新绘制整体草图，提升了模型的参数化复用性。考虑到实际使用中的跌落场景，外壳与金属接头的衔接位置做了1mm的包覆结构，金属接头的尾部嵌入外壳内部3mm，即使从1.2米高度跌落至水泥地面，也不会出现金属接头与外壳断裂分离的情况，外壳的所有外边缘都做了R0.8mm的圆角处理，既可以提升握持的舒适度，也能避免注塑成型时出现飞边、尖角的问题，减少后续量产时的打磨工序。
