TDA7492P蓝牙播放器外壳结构设计

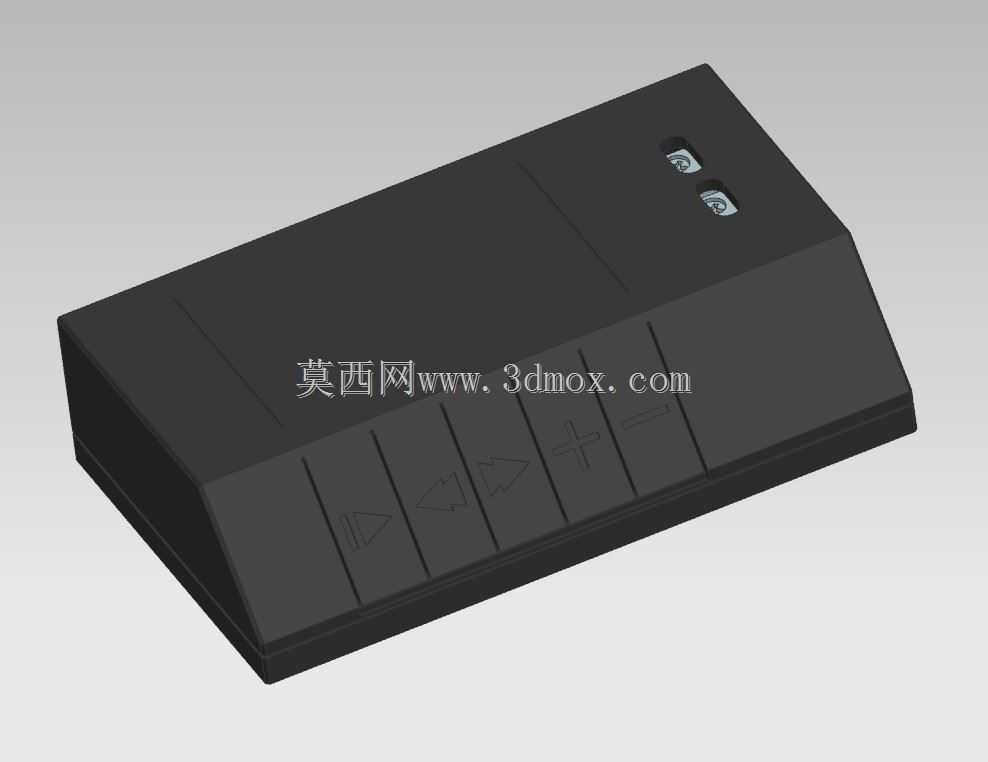

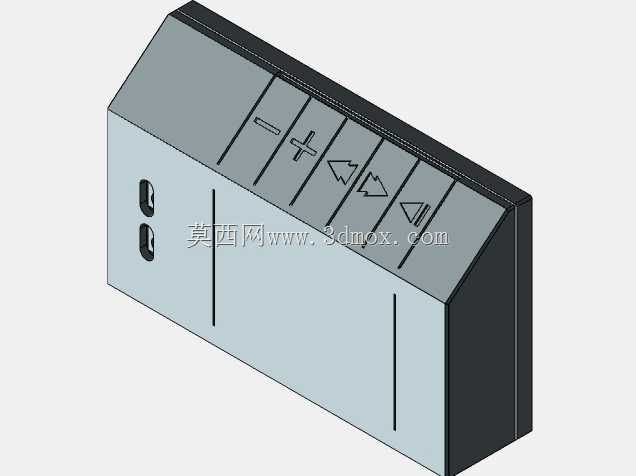

　　这款蓝牙播放器外壳的结构设计，首先围绕桌面音频设备的实际使用场景展开，日常放置于书桌、置物架等平面使用时，斜切的顶面操作区刚好适配用户坐姿下的俯视操作视角，无需抬手调整设备角度即可完成所有功能按键的操作，避免了传统平面顶面设备需要低头或者挪动设备才能看清按键标识的使用痛点。从功能分区来看，顶面的按键排布遵循音频设备的常规操作逻辑，从左至右依次布置音量减、音量加、上一曲、播放暂停、下一曲功能按键，按键采用下沉式凹槽标识，无需印刷字符即可通过触感区分不同按键，即便在光线不足的环境下也能完成盲操作，降低了长期使用后字符磨损导致的功能识别失效风险。壳体侧面预留的两个接口位，分别对应音频输出与电源输入接口，接口位置设置在壳体侧立面靠下区域，接线后线材自然下垂，不会占用设备前方的操作空间，也不会因为线材拉扯导致设备移位，同时接口周边做了局部加厚处理，避免多次插拔接口时出现壳体开裂的问题。

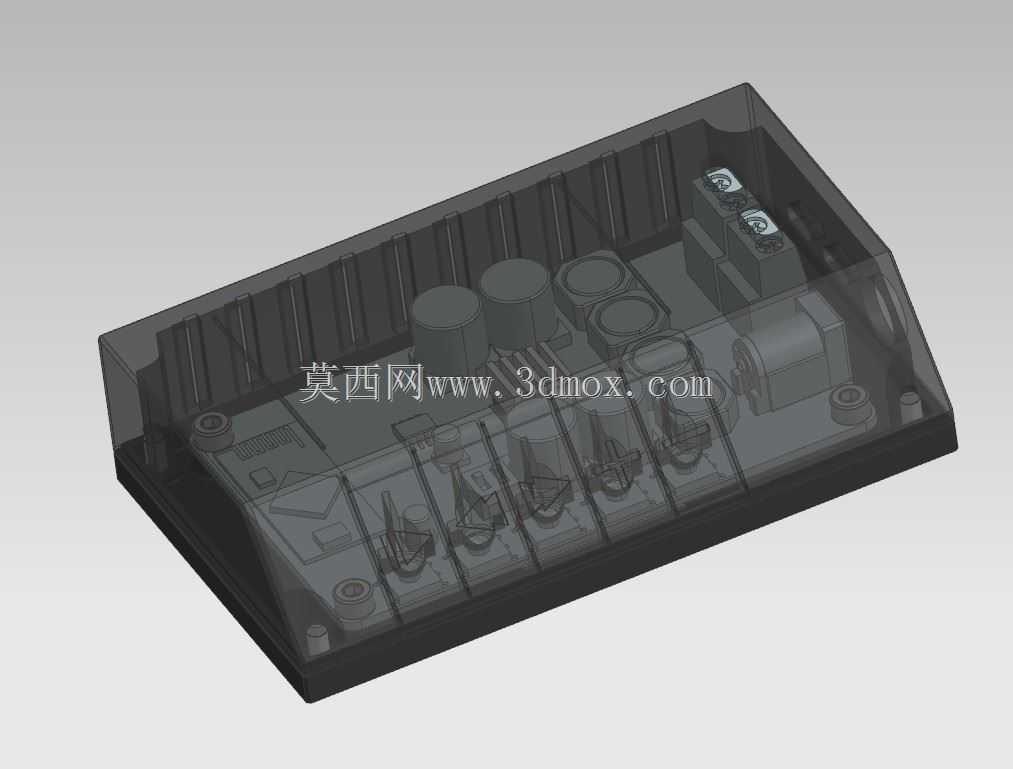

　　从结构设计思路上，这款外壳采用上下扣合的装配方式，壳体侧壁设置隐藏式扣位，装配后无外露螺丝孔，保证外观整体性的同时，也减少了螺丝装配的工序，适合小批量注塑生产的工艺要求。壳体内部预留了TDA7492P功放板、蓝牙模块、电源模块的安装位，对应位置设置了定位柱与螺丝柱，电路板装配时可先通过定位柱完成预固定，再通过螺丝锁紧，避免电路板在壳体内出现晃动，同时内部的筋位设计将不同功能模块做了物理分隔，减少功放模块工作时的电磁干扰对蓝牙接收信号的影响。壳体的壁厚设计遵循常规塑胶件的设计规范，整体壁厚保持均匀，转角位置做了圆角过渡，避免注塑生产时出现缩水、缺胶等缺陷，同时壳体边缘做了轻微的倒角处理，搬运或者挪动设备时不会划伤手部。

　　在安装边界与尺寸控制上，这款外壳的整体尺寸适配常规桌面音频设备的摆放空间，底部为平整的矩形平面，可直接放置于平整桌面，无需额外的安装支架，底部预留了防滑胶垫的粘贴位，粘贴胶垫后可增加设备与桌面的摩擦力，避免操作按键时设备出现滑动。壳体的斜切顶面角度经过反复调整，既保证了按键操作的便利性，也控制了设备的整体高度，不会遮挡桌面后方的显示器或者其他摆件。壳体侧面的接口开孔尺寸严格对应常用的音频接口与电源接口规格，开孔边缘做了倒角处理，插头插入时不会被开孔边缘卡住，也不会刮伤插头的表面镀层。从实际使用的可靠性角度出发，壳体的顶面按键区域做了局部加厚，因为该区域是用户日常接触最多的部位，加厚处理可提升按键区域的结构强度，长期按压也不会出现壳体凹陷的问题，同时壳体内部对应按键的位置预留了按键帽的活动空间，保证按键按压时的行程手感，不会出现按键卡滞的情况。
