驻车侧蓄电池组供电连接接头结构

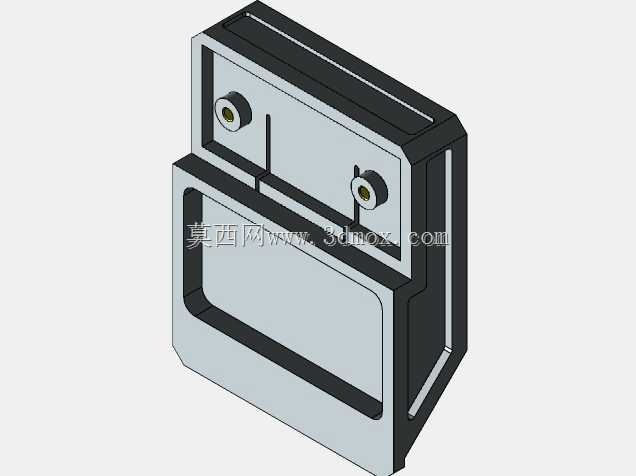

　　在商用车驻车供电系统的布局里，蓄电池组的侧出电连接结构一直是容易被忽略但直接影响供电可靠性的环节，很多现场故障都来自连接接头接触不良、安装干涉或者防护不到位，这类接头的设计需要同时兼顾车载振动工况下的连接稳定性、狭小舱内的安装便利性，以及大电流供电时的载流可靠性。这个接头的整体结构采用分层嵌套式壳体设计，主体基座为硬质绝缘材质，外层做了加强筋包边处理，能够抵御车载环境下的砂石磕碰、常规油污侵蚀，同时避免安装过程中对接线端子造成挤压损伤。从安装边界来看，接头整体采用阶梯式轮廓，下部预留了大尺寸的握持扣手位，方便运维人员在蓄电池舱狭小空间内完成插拔操作，不需要额外借助工具就能实现快速装拆，上部的两个接线端子采用同轴内嵌式设计，

　　端子外圈做了绝缘翻边防护，能够避免安装过程中工具误触造成的短路风险，端子的中心导电柱采用压铆嵌装结构，和内部的导电排直接硬连接，减少了转接环节的接触电阻，能够满足驻车状态下多设备同时供电的载流需求。设计阶段首先考虑的是驻车场景的实际使用特性：车辆长时间驻车时，蓄电池组需要为驻车空调、车载生活电器、驻车监控设备持续供电，接头的接触压力需要保持长期稳定，不能因为温度循环变化出现接触松弛，因此端子内部采用了恒压簧片结构，即使在-40℃到85℃的车载环境温度区间内，簧片的接触压力衰减率也能控制在允许范围内，避免出现接头发热、电压降过大的问题。外形尺寸上，接头的整体宽度控制在单块驻车蓄电池的侧面安装位范围内，

　　突出蓄电池侧壁的尺寸不超过50mm，不会和蓄电池舱的侧护板产生安装干涉，接头下部的扣手位深度为15mm，刚好满足戴劳保手套操作的握持空间，不会因为操作空间不足导致插拔困难。接线端的两个端子间距做了冗余设计，两极之间的爬电距离满足车载电气系统的安全要求，即使在凝露工况下也不会出现极间爬电击穿的问题。壳体的拼接缝采用迷宫式密封结构，不需要额外加装密封胶圈就能实现IP54级的防护能力，能够阻挡蓄电池舱内的灰尘、冲洗时的溅水进入接头内部，避免内部导电件出现氧化腐蚀。和常规的蓄电池接线夹相比，这种侧装式连接接头不需要在蓄电池极柱上拧装螺母，直接通过卡扣结构和蓄电池侧部的预置安装位锁定，安装时只需要对准导向槽推入就能完成机械锁定和电气连接，

　　单人操作十秒内就能完成装接，大幅提升了整车装配和后期运维更换的效率。接头的壳体材质选用耐蓄电池酸雾腐蚀的增强工程塑料，长期接触蓄电池析出的酸性气体不会出现脆化开裂，壳体表面做了哑光防滑处理，插拔时不容易打滑。内部导电排采用镀锡紫铜材质，导电截面积经过载流校核，能够满足持续120A的电流通过，温升控制在30K以内，不会因为长期大电流供电出现过热软化的问题。在安装匹配性上，接头的锁定卡扣位置和市面上主流的驻车侧装蓄电池组的安装槽位完全适配，不需要对蓄电池舱结构做额外改造就能直接替换原有接线结构，卡扣的解锁按键设置在接头侧面，需要刻意按压才能解锁，避免车辆行驶过程中振动导致接头意外松脱。考虑到驻车供电回路可能会外接不同功率的设备，接头的导电接触部位做了防电弧烧蚀处理，插拔过程中产生的微量电弧不会对接触表面造成明显损伤，能够支持至少500次的插拔循环而不出现接触性能下降。从结构建模的角度来看，这个接头的所有配合面都做了拔模处理，适合采用注塑工艺批量生产，壳体的壁厚均匀控制在2.5mm左右，不会出现注塑缩痕、变形的问题，内嵌的导电端子和壳体之间设计了定位止口，注塑嵌装时不会出现端子偏移的问题，保证成品的尺寸一致性。
