快卸式带拉环BLPS8-25定位锁销

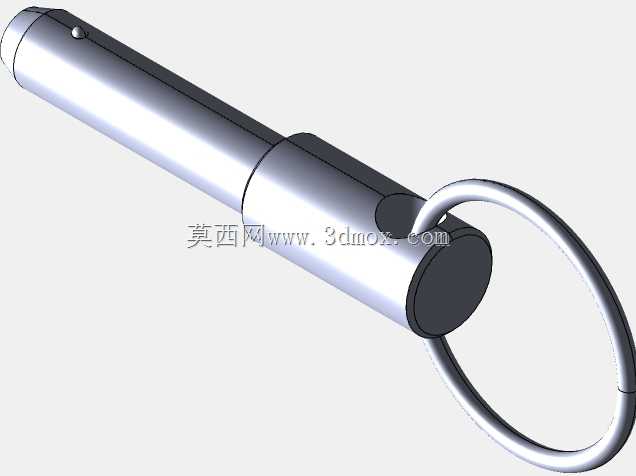

　　在各类工装夹具、自动化生产线工位治具、物流周转架、可拆卸设备框架、航空地面保障器材、小型特种车辆改装结构中，快卸锁销是实现无工具快速拆装、重复定位的核心连接元件，区别于需要螺纹旋合、卡簧固定的传统销类零件，这类带拉环的锁销能够在一秒内完成插拔操作，同时在插合状态下依靠内部的钢珠锁紧结构实现轴向防脱，避免设备运行过程中因振动、冲击导致销体脱出引发结构失效。这款BLPS8-25规格的锁销，公称直径适配8mm的安装通孔，有效插入长度为25mm，能够满足两块总叠厚不超过22mm的连接板件的穿接定位需求，销体头部的环形拉环采用活动铰接结构，拉环可绕销体端部360度旋转，非操作状态下可自然垂落贴附在设备表面，

　　避免突出的结构剐蹭操作人员衣物或周边管线，操作时仅需单指勾住拉环向外拉动，即可解锁内部的锁紧钢珠，直接拔出销体完成拆卸，整个过程无需额外配套扳手、卡簧钳等工具，大幅提升频繁拆装工位的作业效率。从结构设计逻辑来看，销体主体采用圆柱形等截面设计，插入端做了15度的倒角导向，即使安装孔存在±0.2mm的位置度偏差，也能顺利插入完成对接，销体中段设置有环形的钢珠容纳槽，锁紧状态下钢珠在内部弹簧的作用下向外突出销体表面0.8mm，卡接在被连接板件的外侧端面，形成轴向限位，当拉动拉环时，拉环联动内部的顶杆向后移动，钢珠失去顶杆的径向支撑即可向内回缩进入容纳槽，销体便可顺畅从安装孔中抽出，这种结构经过长期工业场景验证，锁紧可靠性高，

　　内部弹簧采用不锈钢材质，避免长期使用后出现锈蚀卡滞的问题。在实际选型应用中，需要注意安装边界的预留：销体插入端的最小通孔直径不能小于8.2mm，最大不超过8.5mm，间隙过大会导致连接后存在径向窜动，影响定位精度，间隙过小则会导致插拔阻力过大，甚至在有粉尘、切削液的加工场景中出现销体卡死的问题；拉环处于拉起解锁状态时，销体整体轴向长度会增加12mm，设计安装结构时需要在销体尾部预留至少15mm的操作空间，避免拉环被周边结构顶住无法完成解锁动作；销体插合到位后，突出被连接件表面的拉环座直径为14mm，需要保证该端面与被连接件表面完全贴合，避免出现虚插导致锁紧钢珠无法完全弹出，留下连接松脱的隐患。

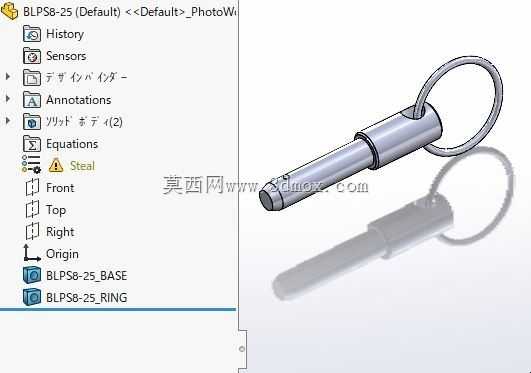

　　这类锁销常被用在需要频繁更换工装的焊接工位，用来快速固定焊接夹具的定位模块，相比传统的螺栓连接，换型时间能缩短70%以上；在物流周转的料架上，这类锁销用来实现料架层板的高度快速调节，不需要额外工具就能完成层板位置调整，适配不同尺寸的物料存放需求；在小型检测设备的开合防护门上，锁销可以替代传统的门扣，实现防护门的快速开合，同时保证关闭状态下的连接可靠性；在户外使用的可拆卸设备框架上，不锈钢材质的锁销能够抵御雨水、粉尘的侵蚀，长期使用也不会出现锈蚀无法拆卸的问题。建模过程中，需要重点保证销体圆柱面的同轴度公差控制在0.02mm以内，钢珠安装孔的位置度偏差不超过0.01mm，否则会出现锁紧卡滞或者锁紧力不足的问题，拉环与销体端部的铰接间隙控制在0.1mm以内，避免拉环出现过大的旷量，同时要保证拉环在旋转过程中不会与销体端部的台阶发生干涉，整个销体的所有外露棱边都做了R0.3的圆角处理，避免操作时划伤操作人员的手部，插入端的倒角表面粗糙度控制在Ra1.6以下，减少插入过程中的摩擦阻力，提升插拔的顺畅度。
