AUA8-55带钩拉伸弹簧精密结构设计

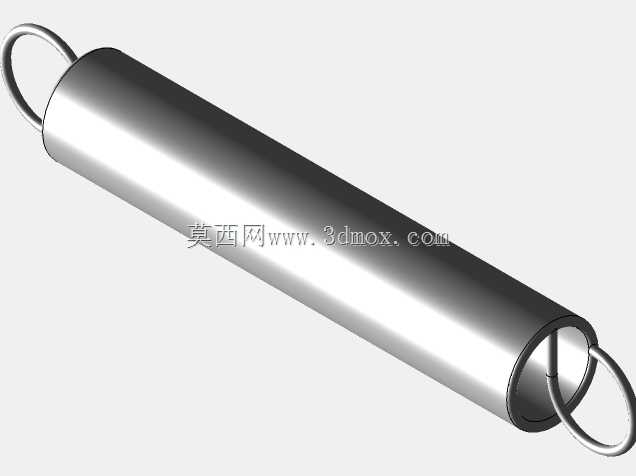

　　在各类自动化产线、工装夹具、小型机电设备的结构设计中，拉伸弹簧是承担复位、张紧、载荷缓冲、力值传递功能的核心弹性元件，这类两端带挂钩的拉伸弹簧，相比普通压缩弹簧，不需要额外设计安装导向座，可直接通过端部挂钩挂载到设备的固定销、挂耳结构上，大幅简化装配环节的结构复杂度，在空间紧凑的小型设备内部应用优势尤为明显。这款AUA8-55规格的拉伸弹簧，整体采用等节距圆柱螺旋结构设计，两端为一体弯折成型的圆环形挂钩，挂钩弯折处做了平滑圆弧过渡，没有应力集中的尖锐折角，能避免弹簧在反复拉伸载荷作用下，从挂钩根部出现疲劳断裂的问题，有效提升零件的循环使用寿命。从实际选型适配的角度看，这款弹簧的自由长度为55mm，安装时需要预留足够的拉伸行程空间，

　　其工作长度覆盖66mm的常规拉伸区间，对应外径为φ8mm，在布局安装位置时，需要注意弹簧外径周边预留至少1mm的径向间隙，避免弹簧拉伸过程中出现径向晃动，和周边的结构件发生摩擦剐蹭，导致弹簧表面防腐层磨损、弹力衰减加快的问题。弹簧线径选用0.7mm的不锈钢丝绕制，材质为SUS304不锈钢，本身具备不错的防锈能力，可在常规车间湿度环境、无强腐蚀的工况下长期使用，不需要额外做表面镀锌、喷塑处理，适配食品包装设备、电子组装治具、小型家电开合结构等对防锈有一定要求的应用场景。设计这类拉伸弹簧时，首先要确认的是端部挂钩的形式，这款采用的是全圆钩结构，挂钩的中心和弹簧本体的中心轴线重合，安装后受力方向和弹簧拉伸方向完全一致，不会出现偏载力矩，

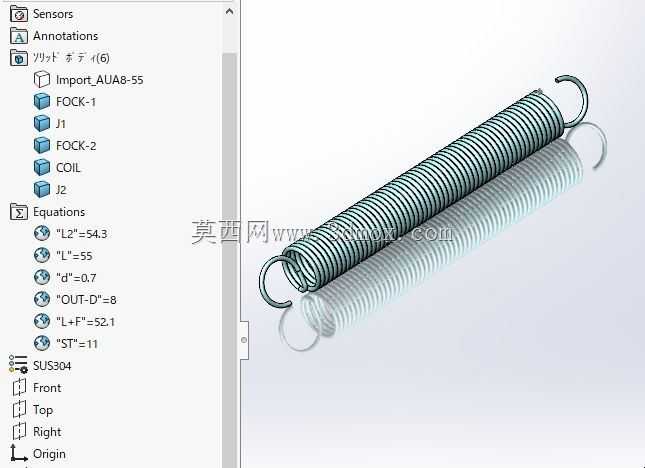

　　相比侧钩、半钩的结构，受力状态更稳定，适合载荷方向固定、循环拉伸频次较高的工况。在参数匹配阶段，需要结合设备需要的复位力值确认弹簧刚度，这款弹簧在额定行程内的拉力输出线性度较好，在11mm左右的额定拉伸量下，可输出稳定的复位力，不会出现力值突变的情况，能保证机构动作的平顺性，比如用在小型翻盖结构上时，能让翻盖开合过程的阻尼感均匀，不会出现中途卡顿、闭合时冲击力过大的问题。在三维建模过程中，螺旋线的生成需要严格匹配节距参数，两端并紧的过渡圈要和挂钩的弯折路径做平滑衔接，不能出现螺旋线和挂钩实体相交、断连的问题，建模时还要注意弹簧在自由状态下的圈间是紧密贴合的，和压缩弹簧的预留节距有明显区别，只有在受拉力载荷时圈间才会出现间隙，

　　这一点在做机构运动仿真时需要特别设置弹簧的接触属性，避免仿真过程中出现圈间穿透的计算错误。从安装边界来看，两端挂钩的内径尺寸适配常规的φ3-φ4mm的圆柱挂销，安装时挂销的端部需要做倒角处理，方便挂钩快速卡入，同时挂销的固定端要保证足够的连接强度，避免弹簧反复拉伸时挂销出现松动脱落。在实际设备维护中，这类弹簧属于易损件，当出现弹簧永久变形、自由长度变长、挂钩出现裂纹时，需要及时更换同规格的备件，更换时要注意不要过度拉伸弹簧超过其最大许用行程，否则会导致弹簧内部应力超过屈服极限，出现无法复位的塑性变形。这类小规格拉伸弹簧在轻工机械、医疗器械、日用五金、自动化治具领域的应用非常广泛，小到文件夹的开合结构，大到自动化设备的张紧机构，都能看到这类零件的身影，设计时除了核心的力值、尺寸参数，还要关注弹簧的表面质量，不能有明显的划痕、氧化皮，绕制后的弹簧要做去应力回火处理，消除绕制过程中产生的内部残余应力，避免弹簧使用过程中出现应力松弛，导致力值衰减过快。
