50A管道用快装式卡箍紧固连接件

　　在食品制药、洁净流体输送、真空管路系统的现场安装作业里，这类快装卡箍是管路对接环节最常用的紧固部件，尤其适配公称通径50A的标准快装法兰接口，不需要额外焊接或者螺纹攻丝作业，徒手配合蝶形锁紧手柄就能完成管路的密封对接，日常维护拆洗的效率比传统法兰螺栓连接高出数倍，在需要频繁拆装清理管路的工况下优势格外明显。

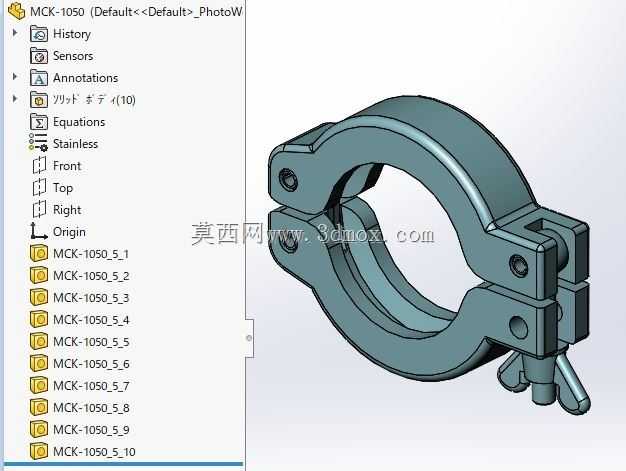

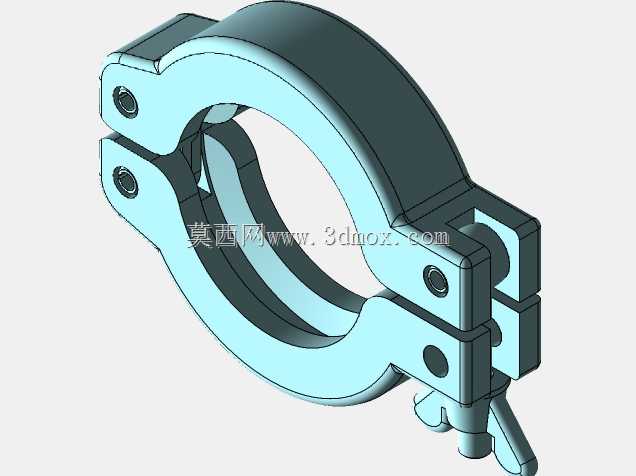

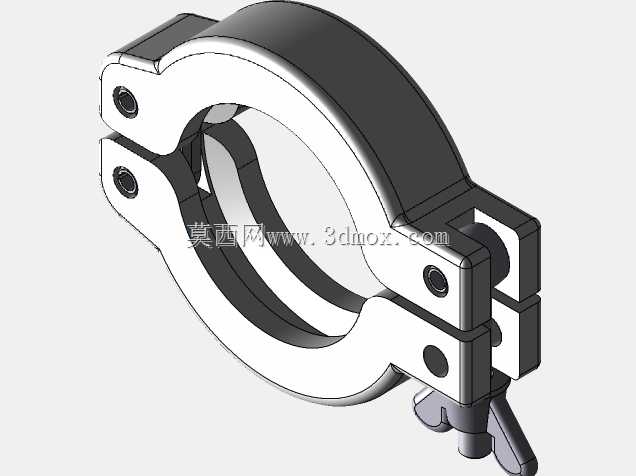

　　从结构设计逻辑来看，这款卡箍采用分体铰接式结构，两个半环形箍体通过一端的销轴完成铰接开合，另一端设置带蝶形手柄的锁紧机构，箍体内侧加工有与标准快装法兰外锥面匹配的内凹槽，安装时将两个带密封垫的快装法兰端面对齐，把张开的卡箍扣合在法兰外侧的锥面位置，扳动蝶形手柄带动锁紧销拉紧两个半箍的自由端，就能让箍体内锥面持续对法兰施加径向抱紧力，配合法兰端面的密封垫实现管路的静密封，正常锁紧状态下可以承受低压流体输送、中低真空工况下的密封要求，不会出现介质泄漏或者真空度不达标的问题。

　　设计过程中首先要匹配对应规格快装法兰的外形尺寸，50A规格对应的快装法兰外径、锥面角度都有统一的行业标准，箍体的内槽轮廓必须完全贴合法兰锥面的弧度，避免出现局部应力集中导致法兰受压变形或者密封压合不均匀的问题。铰接端的销轴孔位置需要预留足够的开合间隙，保证卡箍可以完全张开到能顺利套入法兰外侧的角度，不会因为开合角度不足导致安装时需要强行掰动箍体，造成零件变形或者安装困难。锁紧端的结构采用偏心自锁原理，蝶形手柄的转轴中心与锁紧销的安装孔存在固定偏心距，当手柄扳动到锁紧位置时，偏心结构会越过死点实现自锁，即便管路运行过程中存在轻微振动，也不会出现锁紧松脱的问题，不需要额外加装防松零件。

　　从安装边界来看，这款卡箍安装完成后，径向突出管路外壁的尺寸要控制在合理范围，避免在密集排布的管路群里和相邻管路、支架产生干涉，铰接端和锁紧端的轴向突出尺寸也需要适配现场的安装空间，尤其是在贴近墙面、设备侧壁的管路安装位置，要预留足够的扳手或者手操作空间来扳动锁紧手柄。箍体的壁厚设计需要兼顾结构强度和材料成本，正常锁紧状态下箍体承受的拉应力要控制在材料许用应力范围内，反复拆装过程中不会出现塑性变形，保证长期重复使用的可靠性。材质方面常规采用不锈钢材质，适配洁净工况下的耐腐蚀要求，不会因为接触流体介质出现锈蚀污染管路内部的情况，表面处理采用光滑抛丸或者电解抛光工艺，不容易积留污渍，方便日常擦拭清洁。

　　在实际选型应用中，需要注意卡箍的适配通径必须和对接的快装法兰规格完全匹配，不能用小规格卡箍强行适配大规格法兰，也不能用大规格卡箍搭配小法兰，否则会出现密封压合不紧、锁紧不到位的问题。安装时要先确认法兰端面的密封垫安装平整，没有偏移或者破损，再扣合卡箍逐步扳紧手柄，不要用加力杆额外加长手柄力矩，避免锁紧力过大造成法兰变形或者箍体断裂。日常巡检过程中主要检查卡箍的锁紧位置是否到位，箍体有没有出现裂纹、变形的情况，铰接部位的销轴有没有松脱，在冷热交替频繁的工况下，要定期检查锁紧状态，避免因为材料热胀冷缩出现密封泄漏。这类卡箍除了常规的流体输送管路，也可以用在设备检修口、观察窗的快开结构上，配合对应规格的快开法兰实现快速开启关闭，减少检修作业的拆装时间。
