米思米标准90度法兰式真空弯头结构

　　在半导体制造、真空镀膜、科研实验真空系统这类对管路密封性、流导稳定性要求极高的场景里，真空弯头是改变管路走向同时维持系统真空度的核心连接件，这款90度法兰式真空弯头，正是针对高真空工况下的管路转向需求设计的标准管路元件。不同于普通水暖弯头的螺纹连接结构，这款弯头两端采用法兰式连接结构，连接时通过配套卡箍或者螺栓压紧法兰面的密封件，能够在10^-5Pa甚至更高的真空度下维持稳定密封，不会出现普通螺纹连接常见的微泄漏问题，完全适配高真空、超高真空系统的管路布局需求。从实际使用场景来看，这类弯头常被布置在真空腔体与真空泵组之间的管路段，或是真空工艺设备内部的气路转向位置，用来规避设备内部的结构干涉，在有限的安装空间内完成管路的90度转向，

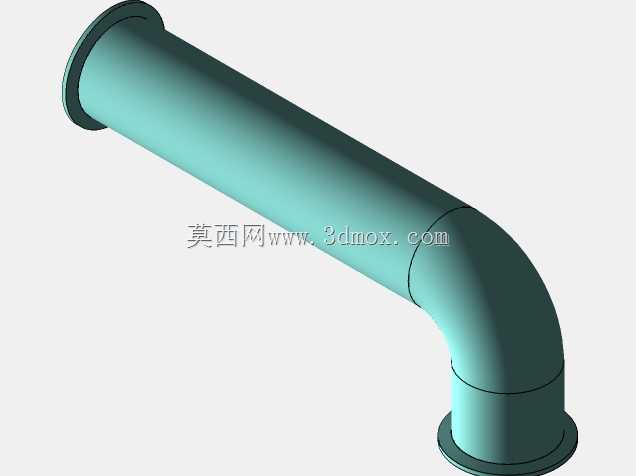

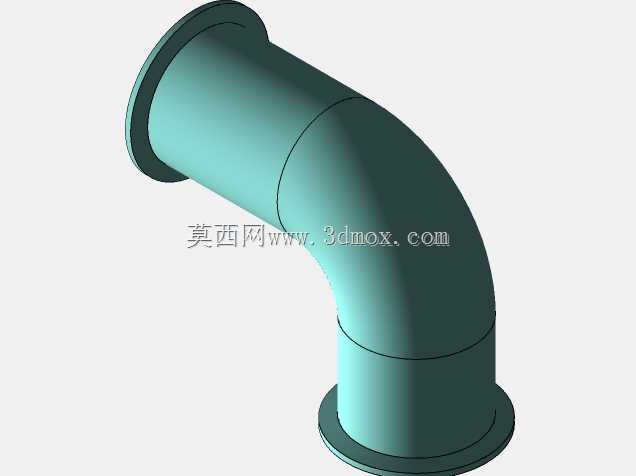

　　同时尽可能降低管路转向带来的流阻损失，避免影响真空系统的抽气效率。设计这款弯头时，首先要平衡的是转弯处的流道平顺性与结构紧凑性，弯头的转弯段采用大曲率半径的圆弧过渡，没有直角转折带来的流道突变，能够减少气流在转弯处的涡流损耗，保证真空抽气过程中气流可以顺畅通过，不会因为局部流阻过大导致系统抽速下降。两端的法兰结构采用标准真空法兰尺寸，法兰端面加工有密封槽，用来安装氟橡胶或者金属密封件，法兰的厚度经过校核，在螺栓或者卡箍的压紧力下不会出现形变，保证密封面的平面度满足真空密封要求。从安装边界来看，这款弯头的中心距尺寸为120mm，也就是两个法兰端面的中心轴线交点到各自法兰密封面的轴向距离为120mm，管路通径匹配50规格的真空管路，

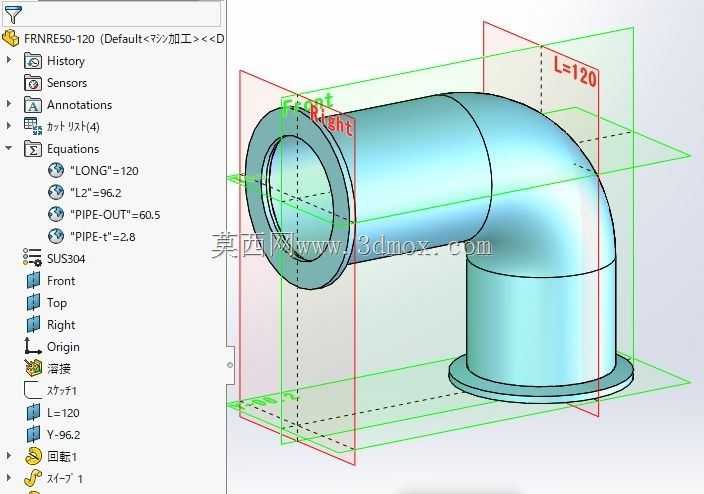

　　管壁厚度经过计算，既能够承受大气压带来的外压载荷，不会在真空状态下出现管壁失稳变形，也不会因为管壁过厚导致整体重量过大，增加管路支撑的负载。弯头的整体外形没有多余的凸起结构，两个法兰的外圆尺寸统一，安装时不需要额外预留过多的操作空间，在排布密集的真空管路集群里，相邻管路之间不会因为弯头的外形突出出现安装干涉。建模过程中，参数化的设计逻辑覆盖了全尺寸变量，从管路通径、弯头中心距、法兰厚度到密封槽尺寸都可以通过参数调整快速适配不同规格的真空管路需求，不需要重新绘制基础特征，只需要修改对应参数就能生成不同尺寸的同系列弯头模型，大幅提升真空系统管路设计的选型建模效率。实际选型使用时，需要注意弯头两端法兰的密封面形式要和对接的管路法兰、

　　阀门法兰保持一致，避免因为密封面不匹配导致密封失效，同时安装时要保证法兰面的平行度，压紧密封件时要对称施力，避免局部压力过大导致密封件损坏，或是法兰偏斜带来的泄漏隐患。在有腐蚀性工艺气体的真空场景中，这类弯头通常采用304或者316不锈钢材质加工，内壁做电解抛光处理，减少内壁的气体吸附面积，降低真空系统的出气率，同时提升管路的抗腐蚀能力，延长元件的使用寿命。不同于普通冲压弯头的焊缝结构，这款弯头的转弯段和两端法兰采用一体加工或者无缝焊接结构，焊缝位置做打磨抛光处理，不存在焊缝位置的泄漏隐患，也不会因为焊缝位置的粗糙内壁残留工艺粉尘或者杂质，影响真空系统的洁净度，适配对管路洁净度有要求的半导体、光伏制造类真空工艺场景。
