椿本规格膜片式刚性联轴器结构

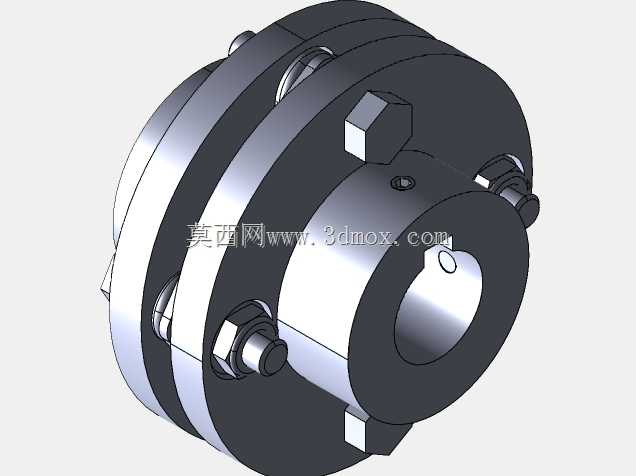

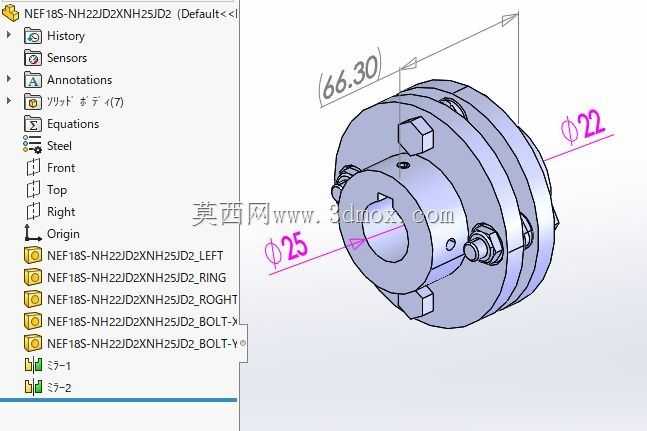

　　在各类工业传动系统的轴系布局中，两轴对中偏差的补偿、扭矩的稳定传递是结构设计阶段必须优先考量的核心问题，尤其是在伺服传动、精密泵组、机床进给单元这类对传动精度、扭转刚性有较高要求的场景中，膜片式联轴器的选型适配直接决定了整套传动链路的运行稳定性与使用寿命。本次呈现的这款联轴器结构，针对轴径25mm与22mm的异径轴对接场景设计，整体外径控制在93mm，两安装法兰的面对面装配尺寸为66.3mm，安装边界清晰，能够适配多数紧凑安装空间的传动布局需求，无需额外预留过大的装配操作空间。从结构组成来看，该联轴器采用两组对称布置的金属膜片作为挠性补偿元件，膜片通过高强度螺栓分别与两端的轴毂法兰锁紧，两端轴毂均采用键槽配合的轴孔结构，

　　能够在传递额定扭矩的过程中，通过膜片自身的微量弹性变形，补偿两轴之间存在的角向偏差、径向偏差与轴向窜动，避免轴系因安装对中误差、运行负载变形、温度形变产生的附加弯矩作用在轴承或轴端，有效延长传动端配套零部件的服役周期。不同于弹性套柱销联轴器这类带非金属弹性元件的结构，该款金属膜片结构的联轴器无相对滑动摩擦部件，日常运行无需额外润滑维护，扭转刚性表现优异，能够精准传递输入轴的转动角度，不会出现传动滞后的问题，尤其适配需要正反转频繁切换、定位精度要求高的传动工位。设计过程中，轴毂部分采用台阶式法兰结构，膜片的安装位置做了沉台限位，能够保证膜片装配后不会出现径向错位，螺栓的排布采用等节距圆周布置，每组螺栓的预紧力要求一致，

　　避免膜片受力不均导致的局部应力集中，同时轴孔的键槽尺寸按照标准平键规格设计，能够与常规输出轴的键槽直接适配，无需二次加工调整。在实际安装作业中，需要先将两端轴毂分别固定在主动轴与从动轴端，确认轴端插入深度符合设计要求后，再依次对角拧紧膜片连接螺栓，保证膜片处于自然平直状态，不得强行拉扯膜片补偿超范围的对中偏差，否则会大幅降低膜片的疲劳寿命。这类联轴器常被应用在精密输送线的驱动端、伺服电机与丝杠的连接端、中小型风机与水泵的传动对接场景，能够在-20℃到80℃的常规工业环境温度区间稳定运行，针对有腐蚀介质的应用场景，也可通过更换不锈钢材质膜片与表面处理的轴毂来适配工况需求。从结构建模的细节来看，各零件的装配间隙控制合理，

　　螺栓头与法兰沉孔的配合、膜片与法兰定位面的贴合、轴孔与键槽的形位公差都做了对应设计考量，能够直接用于装配干涉校验、安装空间模拟，也可作为同规格联轴器选型设计的参考结构，帮助结构工程师快速完成轴系连接部分的方案搭建，减少重复建模的工作量。
