椿本CR系列滚子链联轴器结构设计

　　这类链条联轴器在重载传动场景中应用十分广泛，从矿山输送设备的驱动端连接，到冶金轧线的辊道传动，再到起重设备的起升机构传动链路，都能见到这类结构的身影。它的核心作用是在两根不同设备的输出、输入轴之间建立可靠的扭矩传递路径，同时抵消两轴之间因为加工误差、安装偏差、运行负载变形带来的径向、角向以及轴向偏移，避免轴系因为附加载荷出现轴承过早磨损、轴段疲劳断裂的问题。

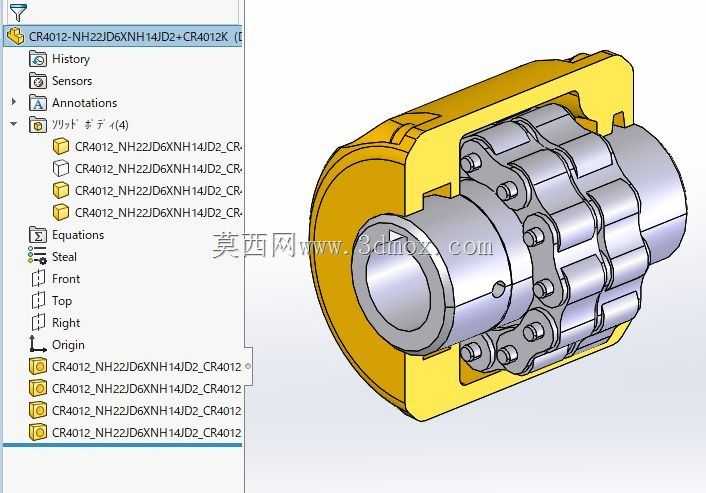

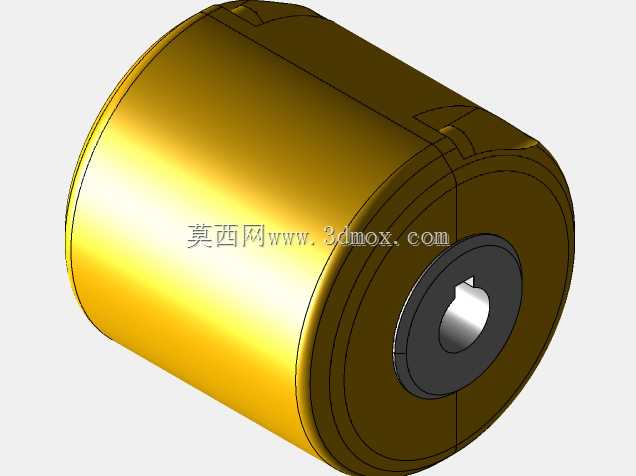

　　从结构本身来看，这款联轴器采用双排滚子链作为扭矩传递的核心元件，两侧的半联轴器本体上加工有与链条节距精准匹配的链轮齿形，链条啮合在两个半联轴器的齿圈上，外侧配套的黄色壳体既是防护罩，避免运行过程中链条啮合位置卷入杂物、也能储存润滑脂，为链条和齿面提供持续的润滑防护，降低啮合磨损速率，延长部件的维护周期。和传统的凸缘联轴器相比，这种链条式的结构不需要很高的安装对中精度，允许的径向偏移量可以达到0.5-1mm，角向偏移允许1°以内，轴向窜动的补偿量也能达到2-3mm，对于现场安装条件有限、设备运行过程中存在基础沉降或者机架变形的工况来说，适配性要高很多。

　　设计这类联轴器的时候，首先要匹配传动系统的额定扭矩，链条的破断载荷需要留有至少1.5-2倍的安全系数，避免冲击负载下出现链条断裂失效。半联轴器的内孔要根据所连接轴的直径做适配设计，键槽的尺寸符合平键连接的标准公差要求，保证扭矩传递过程中不会出现键侧压溃、轴孔打滑的问题。齿形部分的加工精度要和所选链条的滚子直径、节距匹配，齿面的硬度控制在HRC40-45之间，保证足够的耐磨性，同时避免硬度过高带来的冲击脆性。外侧的罩壳设计要考虑拆装便利性，通常采用剖分式结构，不需要移动两侧的设备就可以完成链条的拆装和维护，罩壳和半联轴器之间留有足够的间隙，避免运行过程中出现摩擦干涉，同时罩壳上预留注油孔，可以在不拆解的情况下补充润滑脂。

　　从安装边界来看，这类联轴器的径向尺寸相比同扭矩等级的弹性套柱销联轴器更小，适合安装空间径向受限的场合，轴向安装尺寸需要根据所选链条的节数确定，安装时要保证两个半联轴器的端面留有合适的间隙，避免轴窜动时两个半联轴器发生端面顶碰。选型过程中需要核算工作转速，链条联轴器的最高允许转速和链条节距成反比，节距越大允许的最高转速越低，高速工况下需要做动平衡校验，避免运行过程中出现过大的离心振动。日常维护过程中只需要定期检查罩壳内的润滑脂状态，观察链条的磨损伸长量，当链条伸长量超过原节距的3%时就需要及时更换，避免出现跳齿、脱链的问题。和梅花联轴器、膜片联轴器相比，这种链条联轴器的结构更简单，成本更低，抗冲击过载的能力更强，在中低速、重载的传动场景下性价比十分突出，不过它不适合高速、高精度定位的传动场合，因为链条啮合本身存在一定的回程间隙，无法满足精密传动的背隙要求。在三维建模过程中，需要准确还原链条的滚子、套筒、链板、销轴的装配关系，半联轴器的齿形按照链轮的加工标准生成，保证装配后链条和齿面的啮合状态和实际工况一致，罩壳的安装定位尺寸要准确，避免出现装配干涉，为后续的工程出图、装配模拟、干涉检查提供准确的模型依据。
