不锈钢平开合页结构三维设计模型

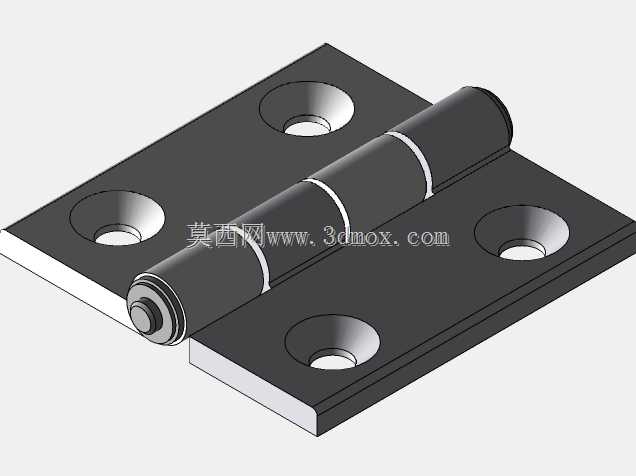

　　这款平开合页的三维建模完全围绕实际工业装配场景搭建，日常在各类钣金机柜、小型设备防护门、洁净室隔断门、轻型工业箱体的铰接部位都能见到这类结构的身影，核心作用是实现两个固定构件之间的绕轴转动，完成门体、盖板类部件的开合动作，同时在闭合状态下承担一定的剪切与拉压载荷，保障连接部位的结构稳定性。从结构设计逻辑来看，这款合页采用对称双页片搭配同轴销轴的经典结构，两个页片分别预留两个沉头安装孔，孔位的沉头深度完全匹配对应规格的十字盘头或者内六角圆柱头螺钉尺寸，安装后螺钉头不会突出页片表面，避免开合过程中出现剐蹭、卡滞的问题。销轴与页片的卷边部位采用间隙配合设计，既保证转动过程无卡顿，也控制了径向窜动量，避免长期使用后出现页片错位、

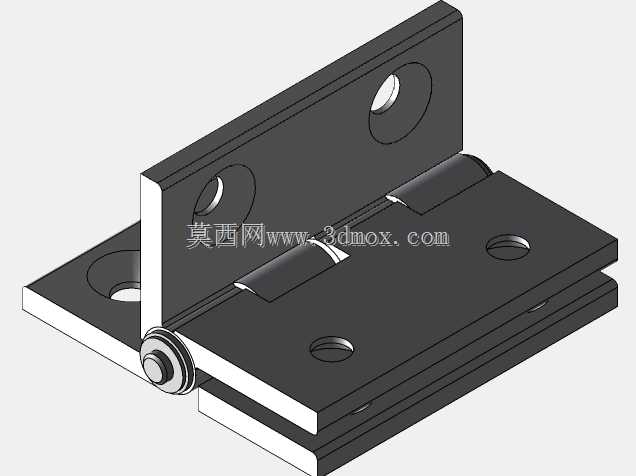

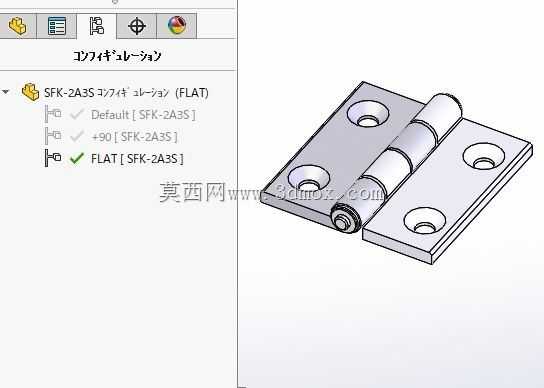

　　门体下垂的问题，卷边部位的圆角过渡处理也能减少应力集中，提升反复开合下的结构疲劳寿命。在实际选型适配过程中，首先要确认安装边界的尺寸约束：这款合页的页片厚度、展开后总宽度、销轴直径都对应常规轻型铰接场景的载荷要求，单组合页的额定承载能力适配重量在5kg以内的门体或盖板，安装时两个页片分别贴合在门框与门体的安装面上，需要保证两个页片的安装面共面误差控制在0.1mm以内，销轴轴线与门体开合边保持绝对平行，否则会出现开合阻力大、螺钉受力不均断裂的问题。建模过程中对配合间隙做了精准还原，页片转动到90度、180度位置时都做了干涉检查，确保开合全行程中两个页片、安装螺钉、相邻结构件之间不会出现碰撞，同时预留了0.2mm的安全间隙，

　　适配实际加工中存在的钣金件折弯公差、安装面平面度误差。不同于家装场景的厚重合页，这款工业用平开合页的页片边缘做了去毛刺倒角处理，所有锐边都倒0.3mm的圆角，避免装配和维护过程中划伤操作人员，表面处理的结构特征也在模型中做了还原，适配不锈钢材质的拉丝或者抛光表面工艺，在洁净车间、食品加工设备这类对卫生、防腐蚀有要求的场景下，不锈钢材质的合页也能避免生锈掉屑，满足场景的使用要求。在设备整体装配环节，这类合页的安装位置通常会预留1-2mm的调节余量，方便后期调试门体的缝隙均匀度，模型中也对应还原了安装孔的孔径余量，比配套螺钉的公称直径大0.5mm，给现场安装调试留出足够的调整空间。销轴的两端做了铆压封边结构，

　　避免使用过程中销轴轴向窜动脱出，这个细节在三维模型中也做了精准呈现，完全还原实际零件的加工工艺，不会出现建模时遗漏封边结构导致生产出来的零件销轴容易脱落的问题。从结构强度校核的角度来看，建模时对页片的受力薄弱点——也就是卷边与页片的连接部位做了等厚度处理，避免因为壁厚突变导致应力集中，在承受门体自重带来的弯矩时，这个部位的应力分布均匀，不会出现长期使用后卷边开裂的问题。同时合页的转动阻力设计适中，既不会因为间隙过大导致门体自由晃动，也不会因为配合过紧导致开合费力，在搭配小型阻尼器或者门吸使用时，能很好地匹配门体的开合手感。
