LHCM型橙色手柄螺纹锁紧迷你夹具

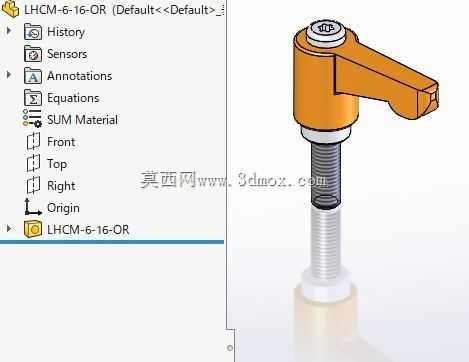

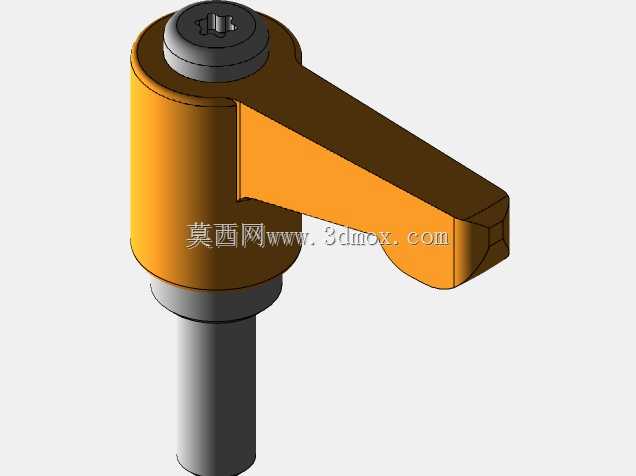

　　在小型精密装配工位、电子元件治具、实验室测试台架这类空间局促的装夹场景里，常规的大尺寸快速夹钳往往会因为操作空间不足、压紧行程冗余、外形干涉相邻工位等问题无法适配，这类带偏心锁紧手柄的螺纹式迷你夹，就是针对窄空间快速压紧需求开发的小型压紧元件。从结构上看，这款夹具体采用偏心凸轮式的手柄锁紧结构，橙色的压铸锌合金手柄做了符合人体工学的弯折造型，握持端做了圆弧收边，操作人员单指即可扳动手柄完成锁紧与释放动作，不需要额外借助扳手等工具，单次装夹动作耗时不超过一秒，非常适合高频次重复装夹的小工件工位。夹具体的锁紧螺杆采用细牙螺纹设计，相比粗牙螺纹拥有更好的自锁性能与微调能力，在安装时可以根据被压紧工件的实际厚度，旋转螺杆调整伸出长度，

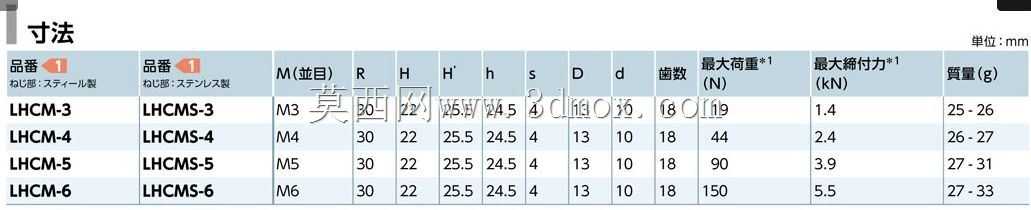

　　调整到位后扳下手柄即可通过偏心结构产生的轴向拉力完成压紧，压紧力稳定在适合小型工件装夹的区间，不会因为压力过大压伤薄壁塑料件、PCB板这类易损工件，也不会因为压力不足导致加工或测试过程中工件移位。安装边界上，这款迷你夹的主体柱体直径较小，安装时只需要在工装板上加工对应直径的贯通孔，从工装板下方穿入螺杆，在工装板背面用配套的薄型六角螺母锁紧即可完成固定，不需要加工复杂的沉孔或者定位槽，对工装板的加工精度要求很低，即使是亚克力、铝合金型材这类常用的工装基材，也可以快速完成安装固定。手柄处于松开状态时，整体的回转半径很小，不会超出安装工位的边界，在排布密集的多工位治具上，相邻两个夹具的手柄不会发生运动干涉，可以最大化利用工装板的可用面积。

　　在实际应用中，这类迷你夹常被用在小型PCB板的功能测试治具上，配合测试探针使用，压紧时可以保证探针与测试点稳定接触，不会因为测试过程中的微小振动导致接触不良；也会用在小型塑料件的粘接辅助工装上，涂胶完成后扳下夹具保持压紧状态，等待胶水固化的过程中不需要人工持续施压，大幅降低操作人员的劳动强度；在桌面级的小型雕刻、打孔加工场景中，这类夹具也可以用来固定厚度不大的亚克力、薄木板工件，相比台虎钳占用的工作台面积小很多，装夹位置也更加灵活。设计层面上，这款夹具体的手柄与偏心转轴采用一体式压铸结构，转轴位置做了耐磨衬套设计，长期反复扳动也不会出现转轴磨损导致的锁紧间隙变大问题，螺杆表面做了发黑防锈处理，在车间多油污、

　　多湿度的环境下也不会轻易生锈卡滞，手柄表面的橙色喷塑层不仅起到防锈作用，也能在工装板上形成明显的视觉标识，操作人员可以快速找到夹具的操作位置，提升工位操作效率。螺杆下端的压头位置做了可拆卸的软质尼龙垫设计，压紧工件时尼龙垫直接接触工件表面，不会在工件表面留下压痕，对于外观要求较高的成品件装夹非常友好，尼龙垫磨损后也可以单独更换，不需要更换整个夹具体，降低长期使用的维护成本。从受力路径来看，扳动手柄锁紧时，偏心轮的作用力直接作用在夹具体的上端面，通过螺纹将拉力传递到下端的压头，整个受力路径没有多余的传动环节，力的传递效率很高，锁紧状态下不会出现松脱问题，即使在有持续小幅振动的加工工位上，也能保持稳定的压紧力，不需要操作人员频繁检查锁紧状态。
