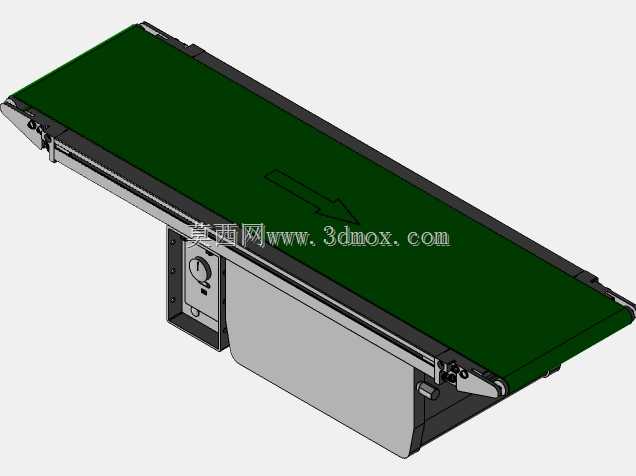

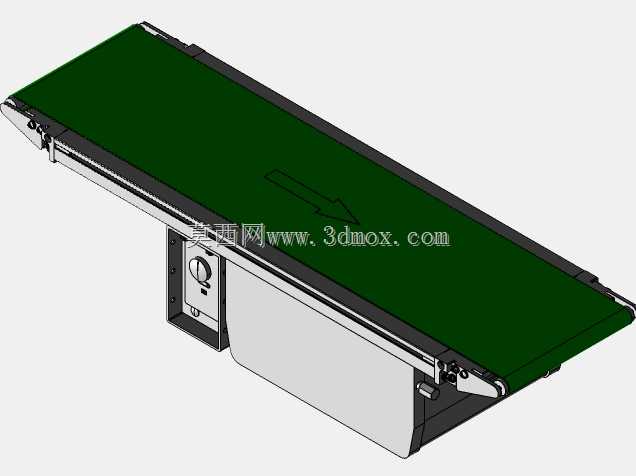

W200规格R向驱动小型绿色皮带输送装置

　　这款窄幅皮带输送设备，有效输送面宽度为200mm，采用侧置R向驱动布局，在电子组装、小五金分拣、食品内包装转运等产线场景中适配性极强，尤其适合工位间距紧凑、设备排布密度高的车间布局，不会因驱动端外凸占用过多横向安装空间。从实际使用角度看，这类窄带机主要承担单工位间的短距离物料传递，比如注塑机出料口接料、装配工位间小零件流转、检测设备上下料衔接，相比宽幅输送线，它的负载定位更精准，皮带跑偏风险更低，维护时更换皮带的操作空间要求也更小。

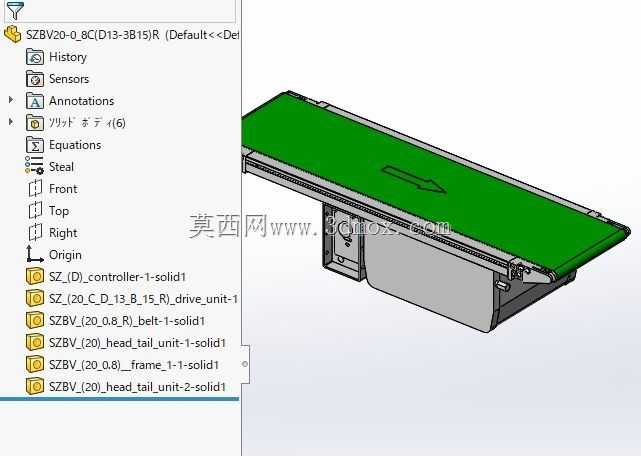

　　设计层面，这款设备将驱动单元整合在机架侧下方，电机与驱动辊的连接采用直装式结构，省去了额外的链轮传动支架，既压缩了整体安装边界，也减少了传动环节的功率损耗。机架主体采用折弯钣金拼焊结构，边缘做了折边强化处理，无需额外加装加强筋就能满足日常轻载输送的刚性要求，头尾辊的张紧结构设计在机架两端的侧板内侧，调节时只需松开锁紧螺栓转动偏心轴套就能完成皮带张紧度调整，操作时不需要拆解外围护板，日常运维效率很高。皮带表面做了哑光绿色PVC处理，表面摩擦系数适中，既可以保证纸质包装盒、小型塑料件、金属小零件输送时不打滑，也不会因摩擦力过大导致物料堆积时出现刮蹭损伤，皮带上压制的导向箭头能直观提示输送方向，避免现场安装调试时装反转向。

　　安装边界上，这款设备的整体横向宽度控制在260mm以内，驱动端向下突出的高度不超过120mm，机架底部预留了四个标准脚轮安装位和固定地脚安装孔，既可以搭配脚轮做临时工位移动，也可以用地脚螺栓固定在地面做固定工位输送。头尾辊的中心距可根据实际产线需求在一定范围内调整，默认规格适配1米以内的短距离输送场景，皮带运行速度可通过配套的驱动控制器调节，能匹配不同节拍的产线需求，从每分钟数米的慢速分拣输送到每分钟数十米的快速流转都能适配。

　　从结构细节看，设备的承托面采用薄钢板贴合皮带背面做支撑，替代了传统的滚轴承托结构，在输送小尺寸零件时不会出现零件卡入滚轴间隙的问题，尤其适合输送螺丝、小型电子元器件、薄片状工件这类容易卡滞的物料。侧架上预留的传感器安装槽位，可以直接加装光电传感器、计数传感器，不需要额外焊接安装支架，对接产线自动化控制时的改造成本极低。驱动单元的外壳做了全封闭处理，能阻挡车间内的粉尘、碎屑进入传动部位，在打磨工位、包装工位这类粉尘较多的场景下也能稳定运行，不会因杂物卡滞导致传动故障。皮带两侧的挡边高度控制在20mm，既能防止物料从侧边滑落，也不会阻碍操作人员从侧面取放物料，适配人工辅助上下料的半自动化产线场景。
