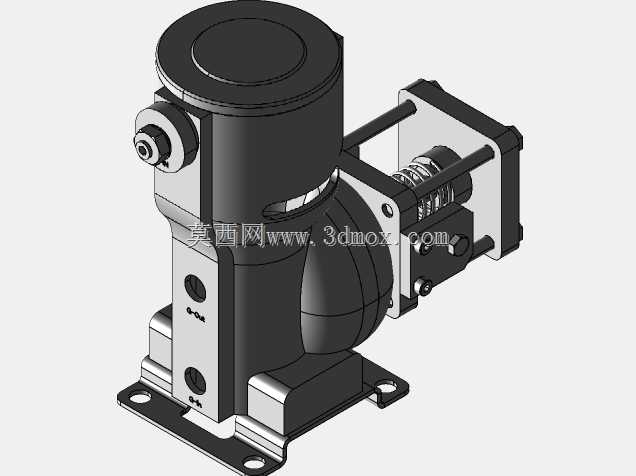

山田KGK-400MS-SP计量泵结构三维数模

　　在精细化工、食品配料、药剂加注这类对流体输送精度要求严苛的工况里，计量泵的选型直接决定整条产线的工艺稳定性，这款KGK-400MS-SP计量泵的三维数模，完整还原了设备的装配关系与安装边界，能直接用于产线布局阶段的干涉校验，省去现场测绘的大量重复工作。从结构上看，这款泵采用立式安装的气动驱动头搭配下部泵腔的布局，驱动端的铸铝壳体做了加厚筋条设计，既可以承受气动驱动时的往复冲击载荷，也能在车间多尘、有少量腐蚀性溅液的环境里保护内部的配气机构，避免杂质进入气路造成驱动卡滞。下部的流体过流段采用模块化快拆结构，和驱动端通过四颗内六角螺栓连接，现场更换密封件或者过流部件的时候，不需要拆解整条管路，只需要松开连接螺栓就能将泵腔段整体拆下，

　　维护效率比传统一体式结构提升近六成。做产线布局的时候要注意，这款泵的底部安装脚是带长圆孔的冲压钢件，两个安装孔的中心距在数模里做了精准还原，安装基座的预留孔位需要对应长圆孔的调节范围做设计，方便现场安装时调整泵体的水平度，避免因为安装倾斜造成柱塞或者隔膜的偏磨，缩短易损件寿命。泵体侧面的气路接口位置、流体进出口的朝向在数模里都做了1:1还原，布局管路的时候可以直接在数模里预留接头的操作空间，不会出现现场装配时扳手拧不到螺栓、管路和周边设备干涉的问题。从功能特性上看，这款计量泵的驱动端内置了行程调节机构，不需要额外加装变频控制组件，通过顶部的调节旋钮就能改变柱塞的往复行程，精准控制单次冲程的流体输出量，适合小流量、

　　高精度的流体加注场景，比如电镀生产线的药剂添加、日化产线的香精色素定量投加，都能稳定控制输出精度在允许误差范围内。数模里还原了驱动端和泵腔之间的密封隔层结构，这个隔层可以在隔膜破损的时候阻挡流体进入气动驱动腔，避免腐蚀性流体损坏内部的配气阀芯，这也是工业级计量泵和普通民用泵的核心结构差异，做同类产品结构设计的时候，这个隔层的密封结构、泄压通道设计都可以作为参考。很多工程师做泵类设备选型的时候，往往只关注流量、压力这些纸面参数，忽略了设备的外形凸起和安装预留空间，比如这款泵驱动端侧面的消音器凸起、行程调节旋钮的突出尺寸，要是在布局阶段没有预留足够的操作空间，现场安装后就会出现没法调节行程、消音器维护拆不下来的问题，

　　这个三维数模把所有外部凸起的细节都做了还原，包括固定螺栓的头部高度、安装脚的折弯厚度，都和实物保持一致，用来做产线的数字孪生布局、设备装配模拟的时候，不会出现尺寸偏差导致的方案返工。另外数模里也还原了泵体内部的流道走向，过流段的流道做了圆弧过渡设计，没有直角死区，输送高粘度流体的时候不容易残留积料，切换输送介质的时候清洗也更方便，适合需要频繁更换物料的小批量生产工况。做同类型计量泵的结构优化时，也可以参考这款泵的配重设计，驱动端的重量和下部泵腔的重量配比经过调校，设备高速往复运行的时候振动量很小，安装时不需要做特别厚重的减震基座，普通的型钢支架就能满足安装刚度要求，能减少产线的基建成本。
