L型标准内六角扳手结构设计

　　在设备装配、机械维修、工装调试、五金组装等各类工业场景里，内六角扳手是出现频率最高的手动紧固工具之一，这种L型结构的六角扳手，核心作用是拧紧或拆卸对应规格的内六角圆柱头螺钉，这类螺钉广泛应用在精密设备机架、模具模板、自动化模组、电子设备外壳、自行车零部件等诸多结构上，相比普通外六角扳手，内六角扳手可以深入沉孔内操作，不会占用螺钉外侧的径向空间，适合结构紧凑、螺钉沉装的装配场景。

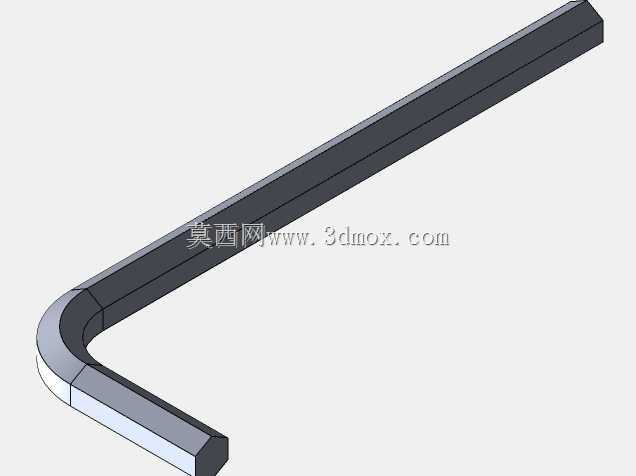

　　这款L型六角扳手采用等截面六角棒料弯折成型，短边作为加力端，长边作为工作端插入螺钉内六角孔，这种结构设计充分利用了杠杆原理，握持长边末端施加扭矩时，能获得更大的拧紧力矩，而短边插入螺钉孔时，适合空间狭窄、无法容纳长边操作的工位，两端都可以作为工作端使用，适配不同操作空间的需求。扳手的弯折处采用圆弧过渡，避免直角弯折带来的应力集中问题，在反复施加扭矩的使用过程中，弯折位置不会因为应力集中出现断裂失效，六角棒的六个棱边采用精准的成型工艺，和内六角螺钉的孔型配合间隙控制在合理范围，既不会因为间隙过大出现打滑棱边磨损，也不会因为间隙过小导致插入困难，适配对应规格的标准内六角螺钉时，受力均匀分布在六个接触面上，不会出现单棱边受力过大崩裂的情况。

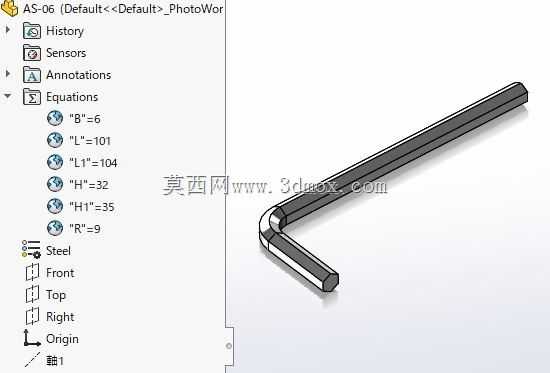

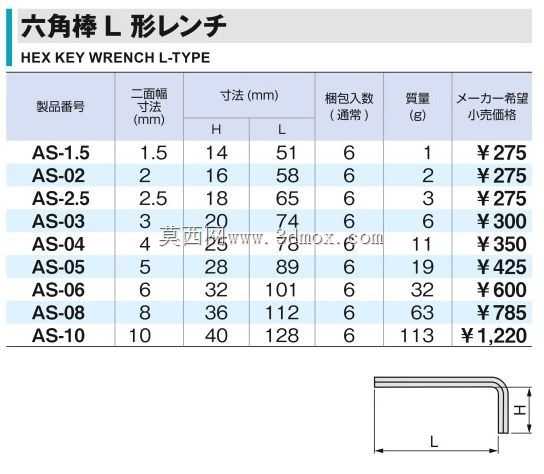

　　从尺寸边界来看，这款扳手的六角对边尺寸为6mm，适配M8规格的内六角圆柱头螺钉，长边长度101mm，短边有效工作长度32mm，弯折处的外圆弧半径9mm，整体外轮廓最大尺寸不超过110mm，在做装配工位的工具收纳布局时，可以按照这个尺寸预留工具放置位，不会和周边的工装、零件产生干涉。扳手的工作端端面做了小角度倒角处理，对准螺钉内六角孔时可以快速导入，不需要反复对位调整，在视线受阻的盲操作工位也能快速完成螺钉对位，提升装配效率。

　　在实际使用场景中，这类扳手常被用于设备出厂前的预装工位，工人在组装铝型材机架时，大量的内六角螺栓需要用这类扳手拧紧，L型的结构可以在型材的槽位内灵活操作，不需要额外的转接工具；在模具维修场景里，拆装模具的内六角螺钉时，短边可以插入模板沉孔内的螺钉，通过长边施加足够的锁紧力矩，保证模具合模时的连接刚性；在户外设备维护场景中，这类一体成型的钢制扳手没有多余的活动部件，抗摔抗造，不会因为磕碰出现结构损坏，适合复杂的现场作业环境。

　　设计这类扳手的三维模型时，需要重点保证六角截面的尺寸精度，棱边的直线度要控制在合理公差范围内，弯折处的成型要保证两端的轴线垂直偏差符合手动工具的精度要求，避免因为两端不垂直导致操作时出现滑脱；材质选用常用的合金结构钢，整体热处理后达到合适的硬度，既保证棱边的耐磨性，长期使用不会出现棱边倒圆打滑，也保证足够的韧性，施加过大扭矩时不会出现脆性断裂，避免操作过程中崩裂伤人。

　　和T型内六角扳手、球头内六角扳手相比，这种标准L型平头内六角扳手的结构最简单，制造成本最低，扭矩传递效率最高，没有多余的结构损耗，是工业场景里最通用的内六角紧固工具，在做工具套装配置、工位工具规划时，这类标准规格的扳手是必备的基础工具，模型的参数完全符合常规手动工具的尺寸规范，可以直接用于工具收纳位的结构设计、装配工位的工具布局仿真，也可以作为教学案例用于机械基础工具的结构演示。
