米思米标准凸轮随动器CFA10-26结构设计

　　在自动化输送线、凸轮分度机构、精密机床进给单元这类需要实现往复轨迹跟踪的机械结构里，凸轮随动器是承担轨迹复刻、载荷传递的核心衔接部件，这款CFA10-26规格的凸轮从动件，适配的是中小载荷的间歇传动场景，常见于包装机械的送料工位、电子设备的插拔机构、纺织机械的摆臂驱动单元里，替代传统的滑动摩擦副，把凸轮轮廓的曲线运动精准转化为从动端的直线或者摆动输出。

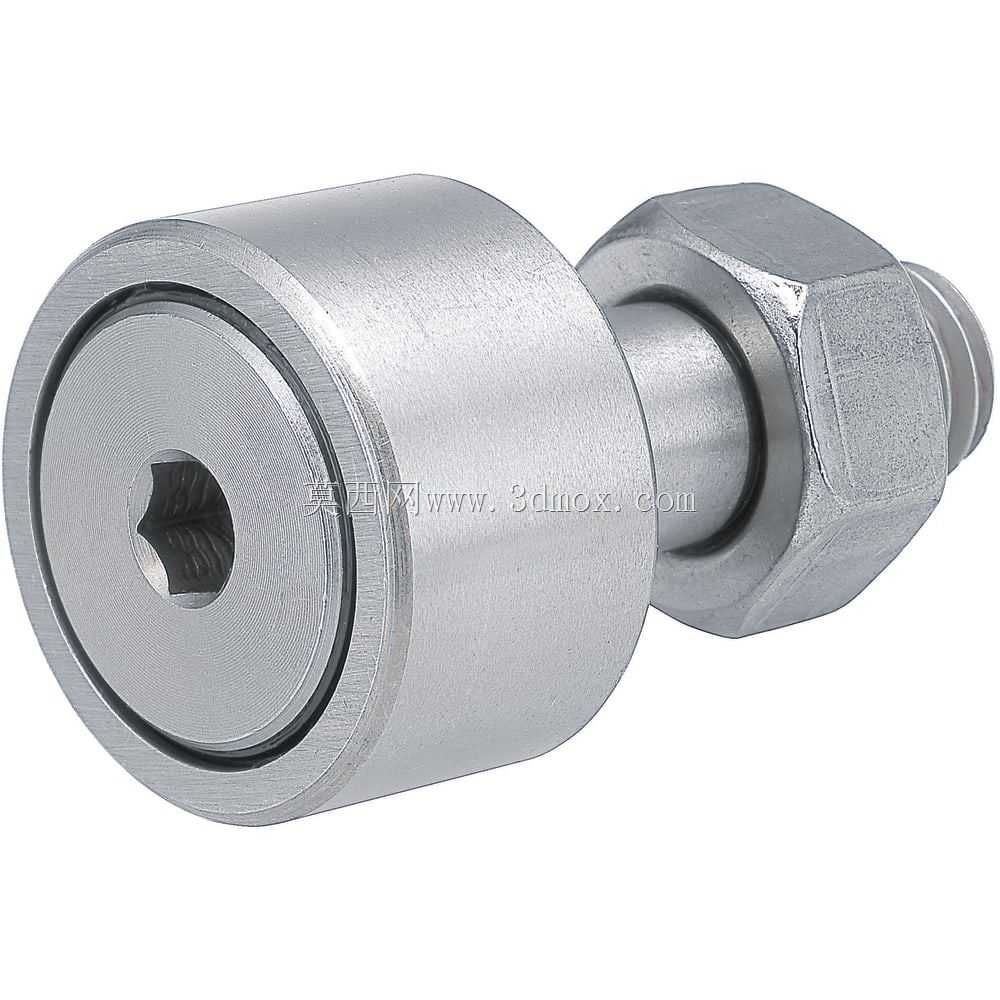

　　从结构设计逻辑来看，这款随动器采用一体式螺栓轴搭配厚壁外圈的滚轮结构，滚轮部分采用高碳铬轴承钢经淬硬处理，滚道面做了精密磨削，表面粗糙度控制在Ra0.8以下，保证和凸轮轮廓接触时的滚动摩擦系数稳定在0.002-0.005区间，相比滑动式从动件，能降低60%以上的接触摩擦损耗，减少凸轮轮廓面的磨损速率。螺栓轴端设计了内六角沉孔，安装时可以直接用内六角扳手拧动轴端，不需要额外夹持滚轮部分，避免安装过程中损伤滚轮滚道面，轴身靠近六角台肩的位置做了退刀槽处理，保证轴肩和安装面的贴合精度，安装时的轴向定位误差可以控制在0.02mm以内。

　　安装边界方面，这款随动器的滚轮外径为26mm，螺栓轴公称直径10mm，适配的安装板通孔直径推荐为10.2-10.5mm，过松会导致运行时轴部晃动，加剧滚轮的偏磨，过紧则会导致安装应力集中，长期运行容易出现轴部断裂。安装时的锁紧扭矩需要控制在18-22N·m区间，扭矩过大容易造成螺纹滑牙或者轴部弯曲变形，扭矩不足则会在往复冲击载荷下出现松动，导致传动轨迹偏移。滚轮的轴向窜动量设计控制在0.03mm以内，径向游隙采用C2组小游隙配置，在高速往复运动场景下能减少滚轮的径向跳动，保证从动端的运动轨迹精度控制在0.05mm以内，满足精密装配工位的定位要求。

　　功能特性上，这款随动器的内部采用满装滚针设计，相比带保持架的滚针结构，能承载更大的径向载荷，额定动载荷可以达到8.2kN，额定静载荷12.5kN，能够承受凸轮驱动过程中的周期性冲击载荷，同时滚轮外圈的外圆面做了微凸度修形，避免和凸轮面接触时出现边缘应力集中，即使安装时存在微小的角度偏差，也能保证接触应力均匀分布在滚道面上，延长整体使用寿命。轴端的六角台肩厚度为6mm，能够在安装时提供足够的支撑面，避免锁紧时压伤安装板表面，同时台肩端面和轴中心线的垂直度控制在0.01mm以内，保证滚轮安装后和凸轮面的平行度，避免出现单侧偏载的情况。

　　在实际选型适配过程中，需要注意使用场景的线速度不能超过2m/s，超过这个速度区间会导致滚针和滚道面之间的润滑脂被甩出，出现干摩擦导致早期失效，日常使用时推荐采用锂基脂润滑，每运行1000小时补充一次润滑脂，补充时需要将润滑脂从轴端的注油孔注入，保证滚道内部充满润滑脂，避免杂质进入滚道造成滚道面压痕。如果应用在有切削液或者粉尘的工况下，需要在滚轮两侧加装防尘密封圈，这款随动器的标准配置自带丁腈橡胶密封圈，能够阻挡大部分粒径在0.05mm以上的粉尘进入，适配普通的工业车间环境，如果是洁净室场景使用，可以更换为氟橡胶密封圈，减少运行过程中的挥发物析出。

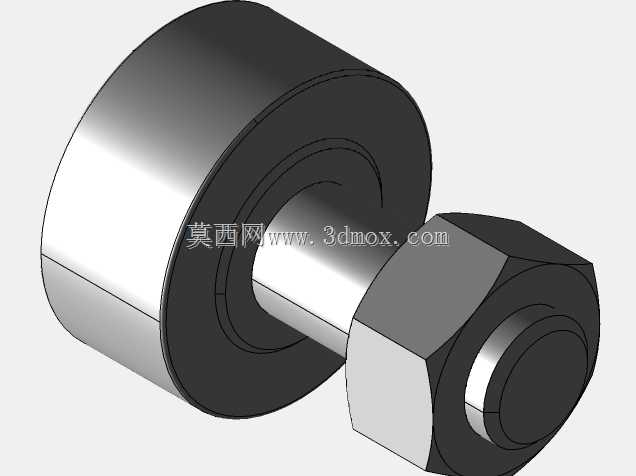

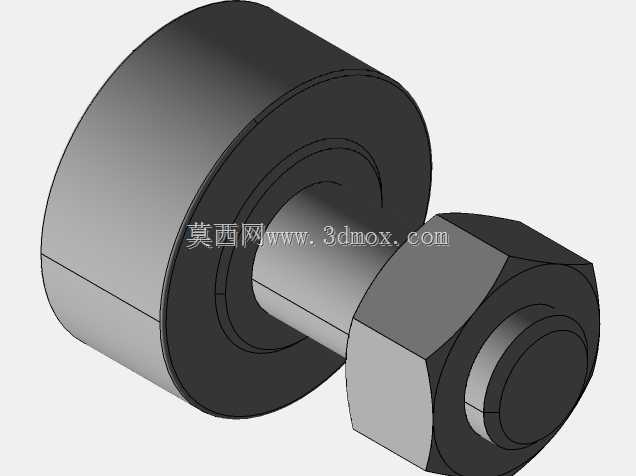

　　从建模还原的角度来看，这款随动器的建模过程需要重点关注滚道面的曲率匹配，滚针的直径公差控制在±0.002mm以内，保证滚针和内外滚道的接触应力均匀，同时内六角孔的深度、螺纹的有效长度、台肩的倒角尺寸都需要严格按照米思米标准参数还原，避免在装配仿真时出现干涉问题。建模时滚轮的外圆面和轴的同轴度需要设置在0.01mm以内，还原实际零件的形位公差要求，这样在做机构运动仿真时，才能准确模拟出从动件的运动轨迹，验证凸轮轮廓设计的合理性，提前排查运动过程中是否存在过定位或者干涉问题。

　　在不同的应用场景里，这款随动器的安装方式也有区别，在直线导轨的限位挡块位置，可以直接将螺栓轴拧入导轨安装座的螺纹孔内，滚轮面贴合导轨侧面，承担侧向限位的作用，相比传统的铜套限位，磨损量能降低80%以上，减少设备的维护频次；在凸轮驱动的摆臂机构里，随动器安装在摆臂的端部，滚轮面始终贴合凸轮轮廓，将凸轮的旋转运动转化为摆臂的往复摆动，这种应用场景下需要注意给随动器预留0.1-0.2mm的预紧间隙，避免温度升高后热胀导致滚轮和凸轮面卡滞。
