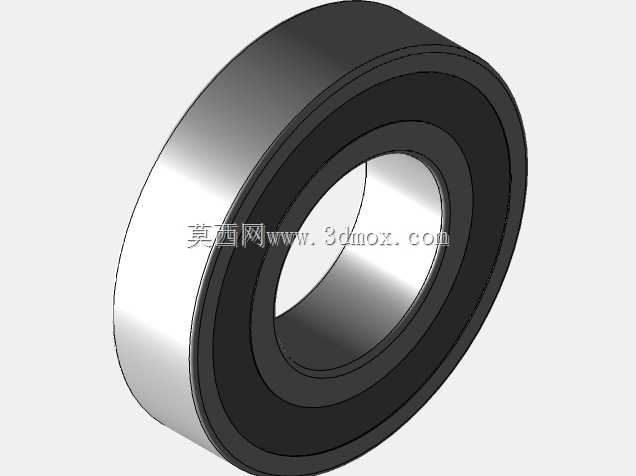

6901ZZ双面密封深沟球轴承结构

　　日常做小型传动结构选型时，6901ZZ这类薄壁深沟球轴承的出镜率一直很高，尤其是对安装空间有严格限制、同时需要一定径向承载能力的场景，它的适配性往往比常规厚度的轴承更有优势。从实际应用场景来看，这类轴承常出现在小型伺服电机输出端、办公自动化设备的辊轴支撑、家用小电器的旋转关节、轻型输送线的从动辊筒、3D打印机的传动辊支撑，甚至部分小型医疗器械的旋转部件上，核心作用是为旋转轴提供低摩擦的径向支撑，同时依靠双侧的防尘盖结构阻挡外界粉尘、碎屑进入轴承内部滚道，避免润滑脂过早流失或者异物卡滞滚动体，延长部件的维护周期。

　　从功能特性上看，6901ZZ属于双面带铁防尘盖的深沟球轴承，内部的滚动体为高精度钢球，通过保持架均匀分隔在内外圈的滚道之间，运转时滚动摩擦系数极低，能够在较高转速下保持稳定的旋转精度，不会出现明显的径向跳动。双侧的ZZ密封结构属于非接触式密封，防尘盖与内圈之间留有极小的间隙，不会在运转过程中产生额外的摩擦阻力，相比接触式胶封结构，它的极限转速更高，运转温升更低，适合对转速要求较高、工作环境粉尘浓度不算极端恶劣的工况；如果是有液体飞溅或者高湿度的场景，这类铁封结构的防护能力会稍弱，选型时需要额外注意工况匹配。

　　做三维建模的时候，这类标准件的建模逻辑要优先贴合实际安装边界，不能只做外观示意。首先要明确核心安装尺寸：内圈的孔径是12mm，和轴的配合一般选过渡配合或者小间隙配合，根据载荷大小调整，轻载高速的场景可以选稍松的配合，避免内圈和轴抱死；外圈的外径是24mm，和安装座孔的配合同样要根据外圈是否随动调整，如果是外圈固定内圈旋转的常规工况，座孔和外圈选过渡配合即可，过盈量过大会挤压外圈导致滚道变形，反而增大运转阻力、降低轴承寿命。轴承的总宽度是6mm，这个尺寸是安装时的轴向边界，设计轴上的定位台阶、座孔的挡边时，要注意台阶的高度不能超过轴承内外圈的倒角尺寸，否则会导致轴承安装不到位，出现轴向窜动或者卡滞的问题。

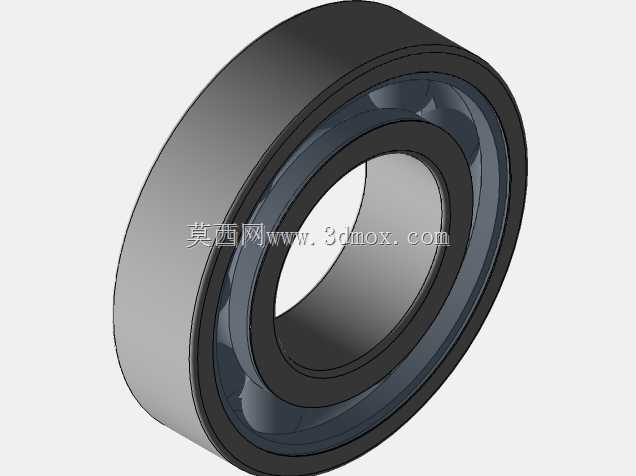

　　建模过程中，滚道的曲率是核心细节，内外圈的滚道圆弧半径要略大于钢球的半径，保证钢球和滚道之间是点接触，既能承受径向载荷，也能承受一定比例的双向轴向载荷，这也是深沟球轴承能够承受少量轴向力的结构基础。保持架的结构一般采用浪形冲压保持架，包裹住每一颗钢球的中部，既能够分隔钢球避免相互摩擦，又不会占用过多的内部空间，建模时要注意保持架和钢球、内外圈之间之间的间隙，避免出现干涉，实际生产中这个间隙是保证轴承运转顺畅的关键，间隙过小会导致保持架蹭到滚道或者钢球，产生异响和温升。双侧的防尘盖是卡接在外圈的卡槽内的，建模时要还原卡槽的结构，防尘盖的内径和内圈的防尘盖槽之间留有均匀的间隙，这个间隙的大小直接影响防尘效果，间隙过大粉尘容易进入，间隙过小会蹭到内圈产生摩擦。

　　实际选型使用时，还要注意这类薄壁轴承的刚性相对普通厚度的深沟球轴承稍弱，不能承受过大的冲击载荷，安装时不能直接敲击轴承的内外圈，要通过专用套筒均匀压装，避免滚道受冲击出现凹痕，导致运转时产生振动和噪音。润滑方面，出厂时一般已经预填了长效锂基润滑脂，正常工况下不需要额外补充润滑脂，只有在高温或者长期连续运转的场景下，才需要考虑设计注油结构，不过6901ZZ这类小型密封轴承大多是免维护设计，直接压装到位即可使用。做设备结构设计时，还要考虑轴承的轴向定位，一般内圈靠轴肩或者轴用挡圈定位，外圈靠座孔挡圈或者端盖定位，定位的预紧力不能过大，否则会导致轴承的轴向间隙消失，钢球在滚道内被挤压，大幅降低轴承的使用寿命，甚至出现运转时抱死的情况。

　　在做虚拟装配验证的时候，要重点检查轴承和周边部件的间隙，比如旋转轴的台阶、密封件、相邻的传动零件是否会和轴承的防尘盖或者保持架产生干涉，尤其是做运动仿真的时候，要给轴承设置正确的转动副，模拟真实的运转状态，检查在极限轴向窜动的情况下，轴承是否会脱出安装位。对于很多新手建模者来说，容易忽略轴承的倒角细节，内外圈的两端都有标准的安装倒角，这个倒角不仅是安装时的导向结构，也能避免安装时锋利的边缘刮伤轴或者座孔的配合面，建模时要按照标准倒角尺寸做出来，不能做成直角结构，否则实际装配时会出现卡滞，无法安装到位。
