SMC型MXS12-40精密气动滑台结构设计

　　这款滑台是气动自动化回路里常用的直线执行部件，在3C电子装配、小型零件分拣、工装夹具进给这类对行程精度有要求的工位上普及率很高。从结构拆解来看，它采用双轴导向加气缸一体化的集成设计，没有额外拼接导轨的冗余结构，整体刚性比单杆气缸提升不少，侧向负载工况下不会轻易出现杆部弯曲、卡滞的问题。

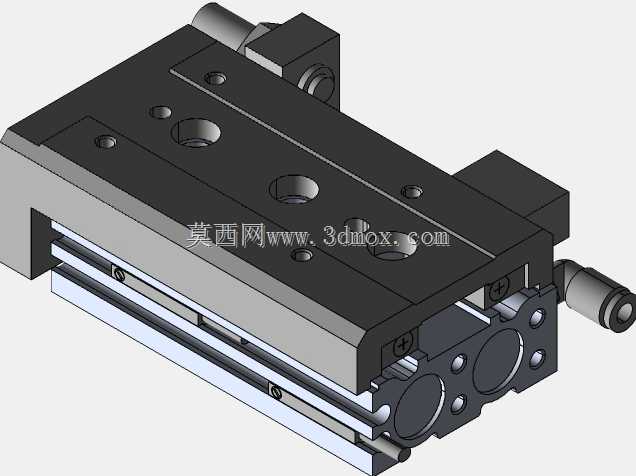

　　设计时首先要考虑安装边界，这款滑台的主体宽度适配12mm缸径对应的安装孔位，行程覆盖40mm的常用进给区间，本体上预留的多组安装螺纹孔，既可以从滑台顶面锁附负载，也能从底部固定在安装基板上，侧面的缓冲调节旋钮可以根据工位节拍调整末端缓冲行程，避免硬碰撞带来的定位偏移。很多新手做设备选型时容易忽略滑台的允许力矩范围，这款滑台的导向结构采用钢珠保持架的线性导向，在承受偏载的时候，受力会均匀分布在两侧导向轴上，不会像普通导杆气缸那样因为单侧受力出现导向套快速磨损的问题。

　　从实际应用场景来说，它常被用在小型工件的短距离移栽、检测工位的探头进给、点胶设备的Z轴升降这类场景，相比电动滑台，它的响应速度更快，配合电磁阀可以实现毫秒级的动作响应，不需要额外配置驱动器，整体占用的安装空间更小，在紧凑布局的自动化设备里优势很明显。设计建模的时候，要特别注意滑台的气路接口位置，本体两端的快插接口预留了足够的接管空间，不会和周边安装的传感器、挡块产生干涉，滑台侧面预留的传感器安装槽，可以直接适配常用的磁性开关，不需要额外加工安装支架，减少现场装配的工作量。

　　结构细节上，滑台的滑动台面和缸筒之间采用了间隙密封加防尘圈的组合设计，在普通工业车间环境下，可以阻挡大部分切削碎屑、粉尘进入导向部位，延长维护周期。两端的限位结构除了缓冲调节，还带硬限位挡块，就算缓冲调节失效，也不会出现滑台脱缸的问题。做三维建模的时候，要把各个零件的配合间隙还原到位，比如导向轴和衬套的配合公差、活塞和缸筒的密封槽尺寸，这些细节直接影响后续做运动仿真的时候能不能真实反映实际的动作状态，很多人建模的时候忽略密封件的安装空间，导致后续出工程图的时候出现尺寸干涉，加工出来的零件装不上。

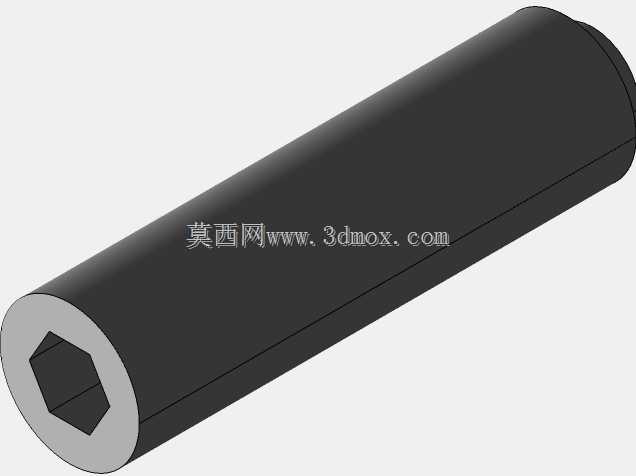

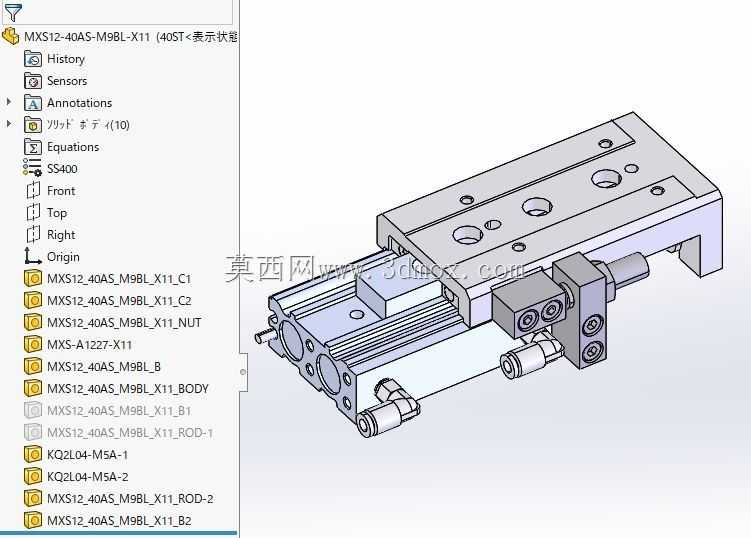

　　另外这款滑台的安装孔位是行业通用的互换尺寸，不管是做设备改造还是新设备设计，都可以直接替换同规格的其他品牌滑台，不用重新调整安装板的孔位布局，这点在设备维护的时候能省很多事。建模时还原的各个子零件，包括端盖、滑台本体、活塞、导向轴、调节螺钉、螺母这些部件，都可以直接用来做装配干涉检查，在设计阶段就能提前发现周边工装和滑台动作行程的干涉问题，避免设备加工组装后才发现行程不够、碰撞周边部件的问题。

　　从受力角度分析，这款滑台的重心和导向轴的中心距控制得很小，动作的时候不会产生额外的倾覆力矩，在垂直安装使用的时候，搭配合适的平衡负载，也能保证稳定的重复定位精度，不会出现下滑的问题。很多人在垂直工位选用滑台的时候，只看推力参数，忽略导向部分的允许倾覆力矩，结果用一段时间就出现滑台卡顿、精度下降的问题，这款滑台的双导向轴间距设计得比较宽，同等缸径下抗倾覆能力比窄间距的滑台好不少，适合带一定偏载的垂直进给工位。
