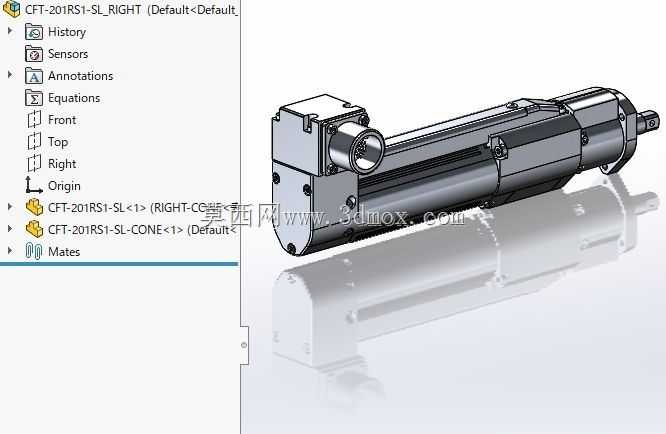

CFT-2RS1-SL螺母滑槽伺服传动组件

　　这款螺母滑槽传动组件，是面向高精度直线进给工况开发的集成式执行部件，在自动化装配线的工位进给、专用机床的轴向走刀、检测设备的探针位移驱动这类对重复定位精度、传动刚性有明确要求的场景中，能够直接替代传统的丝杠螺母分体安装结构，省去设计人员自行匹配伺服安装座、螺母防转滑槽、传动端密封结构的重复工作。从实际使用的角度看，这类集成组件的核心优势在于出厂前已经完成了传动副的预紧调校、同轴度校准，用户不需要在装配阶段反复调整伺服电机与传动杆的对中精度，也不用额外设计螺母的周向防转结构——组件自带的滑槽结构直接承担了螺母的周向限位功能，同时预留了标准的负载安装接口，只要匹配对应行程的安装空间，就能直接完成整机集成。

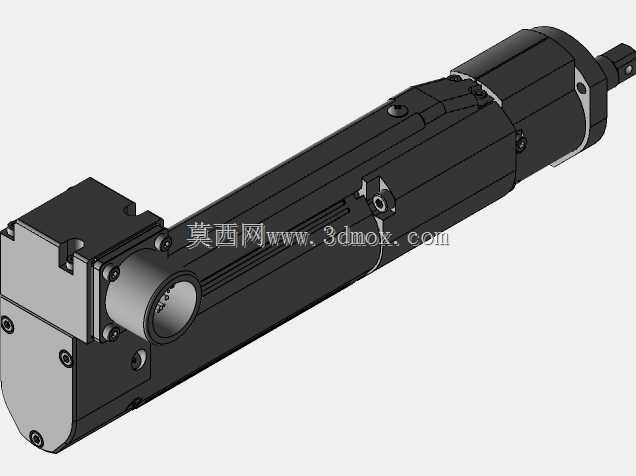

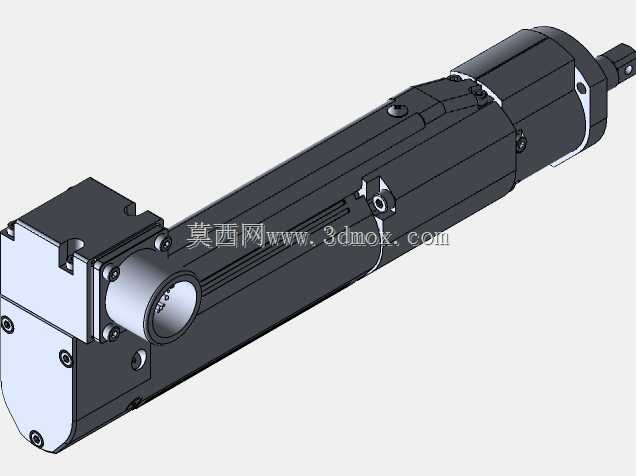

　　设计层面上，这款组件采用了伺服电机侧置平行布局，没有采用常见的电机直连同轴结构，核心考量是压缩轴向安装尺寸，在安装空间轴向长度受限的设备内部，侧置布局能够将电机的轴向长度转移到径向方向，避免传动组件整体轴向尺寸过长挤占设备内部的其他结构空间。滑槽部分采用了淬硬钢磨削加工的导向面，表面粗糙度控制在Ra0.8以内，和螺母上配套的导向滑块配合时，滑动间隙控制在0.02mm以内，既能够限制螺母的周向转动，又不会因为间隙过大导致传动过程中出现回程误差，也不会因为间隙过小出现卡滞、磨损加快的问题。传动端的输出轴采用了标准的圆柱轴端带键槽结构，能够直接和外部负载的连接法兰对接，轴端的密封采用了双唇形密封圈，能够阻挡车间环境中的切削液、金属粉尘进入传动组件内部，延长内部传动副的维护周期。

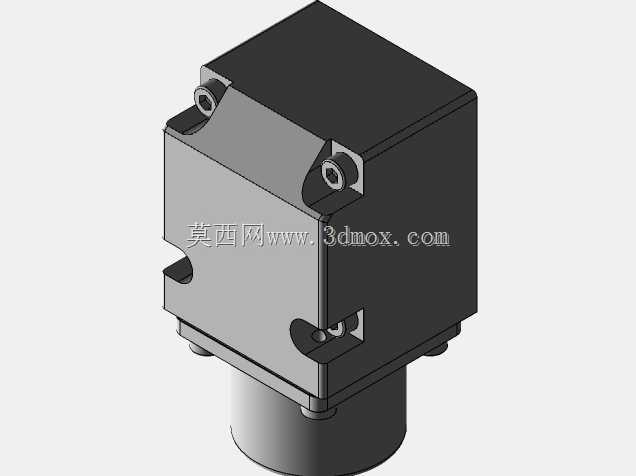

　　从安装边界来看，这款组件的径向最大轮廓尺寸集中在电机安装座位置，设计安装位的时候需要预留足够的径向避让空间，尤其是电机接线端的位置，要留出航插接线的操作空间，避免安装完成后线缆弯折半径过小导致信号传输故障。组件的本体上预留了四个标准的安装沉孔，孔位的形位公差按照IT7级精度加工，安装时只要在设备安装板上加工对应位置的螺纹孔，就能完成组件的固定，不需要额外设计调整垫块。滑槽的行程范围和传动杆的有效行程做了匹配设计，螺母运行到行程两端位置时，滑块不会脱出滑槽，同时组件两端预留了硬限位块的安装位置，用户可以根据实际需要的行程调整硬限位的位置，防止超程运行损坏传动部件。

　　在实际选型适配的时候，需要注意这款组件的传动负载是沿着传动杆轴向方向的，径向不能承受过大的偏载，如果实际工况中存在径向负载，需要额外加装直线导轨承担径向力，不能让传动杆和滑槽结构承担径向载荷，否则会加快滑槽导向面的磨损，导致传动精度下降。组件的润滑注油口设置在本体侧面，日常维护的时候不需要拆解组件，直接通过注油口加注对应牌号的润滑脂就能完成保养，适合在长期连续运行的自动化设备上使用，减少停机维护的时间。和传统的分体式丝杠传动结构相比，这种集成了螺母滑槽、伺服安装座、密封结构的组件，能够大幅缩短设计人员的建模出图周期，也能减少装配环节的调试工作量，避免因为分体零件加工精度不匹配导致的装配问题，在中小批量的专用设备开发场景中，能够有效降低整体的设计和装配成本。
