带棘爪连接的薄型气动执行缸结构

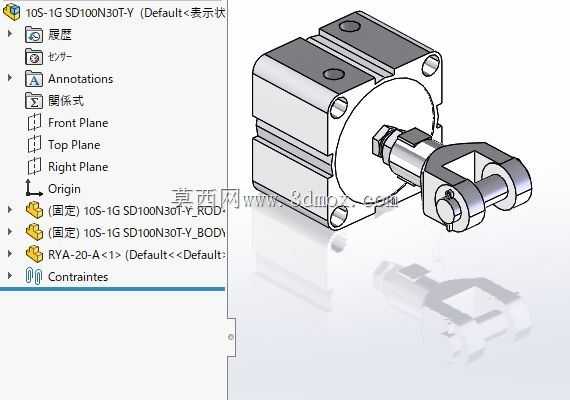

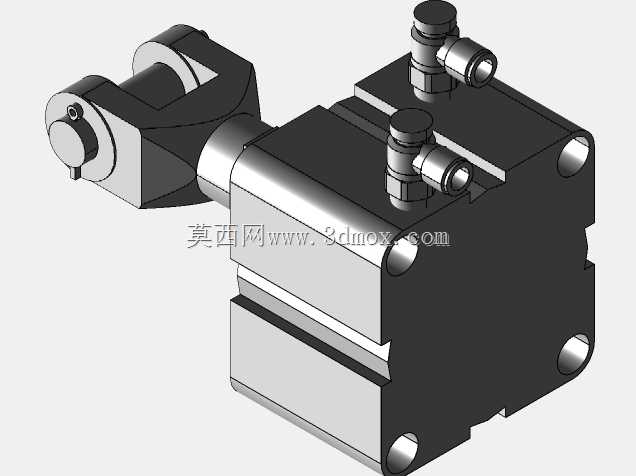

　　在自动化产线的工装夹具、输送线止挡机构、小型压装工位这类安装空间局促的场景里，常规标准气缸的轴向长度往往会挤占设备内部的布线与走管空间，这类薄型带尾接结构的气动执行件，就是为解决紧凑安装空间下的直线驱动需求设计的。从结构上看，该执行缸采用方形缸体布局，四个端角预留了通孔安装位，既可以从缸体前端面通过通孔穿螺栓固定在安装立板上，也可以从后端反向锁附，适配不同方向的装配需求，相比圆形缸体，方形结构在安装时不需要额外做防转定位，缸体本身的平面就能贴合安装基准面，减少了装配时的调整工作量。缸体前端的活塞杆伸出端搭配了双耳式棘爪连接接头，这类接头和常规的单耳接头不同，双叉结构可以直接和配套的从动件销轴配合，不需要额外加装连接叉，

　　在制动类的止挡场景里，这种连接方式能承受更大的径向冲击载荷，避免活塞杆受侧向力导致的密封件偏磨问题，很多输送线的托盘止挡机构里，就需要这种带铰接连接的气缸，当托盘输送到指定工位时，气缸伸出带动棘爪卡入托盘底部的定位槽，实现工位的精准制动，缩回时棘爪脱开，托盘就能继续沿输送方向移动。设计这类结构的时候，首先要考虑的是安装边界的限制，薄型缸的缸体长度比同行程的标准气缸缩短近40%，所以缸筒内部的活塞密封采用了组合式密封圈，在缩短轴向尺寸的同时保证密封性能，不会因为缸体长度压缩就出现内泄漏超标的问题。活塞杆表面做了硬氧处理，在频繁往复动作的工况下，能降低和前端盖导向套之间的磨损，延长密封件的更换周期。尾端的棘爪连接部分，

　　销轴的配合间隙控制在0.02mm到0.05mm之间，间隙太小会导致铰接动作卡滞，间隙太大则会在制动冲击时出现过大的晃动量，影响定位精度。从实际使用的场景来看，这类气缸除了输送线止挡制动，还会用在小型工装的夹紧动作上，比如焊接工装里的工件压紧，因为安装空间小，不需要给气缸预留太长的安装位置，缸体贴紧工装立板就能固定，前端的棘爪接头直接压在工件表面，配合浮动压头就能实现稳定夹紧。需要注意的是，这类带铰接接头的气缸，在安装时要保证活塞杆的动作方向和从动件的摆动平面一致，否则会给活塞杆带来持续的侧向力，时间长了会导致活塞杆弯曲、前端盖漏气。缸体侧面预留了传感器安装槽，可以直接加装磁性开关，检测活塞的伸出和缩回位置，

　　不需要额外做传感器安装支架，进一步节省了安装空间。在选型适配的时候，要确认缸径对应的输出推力是否满足工位的负载需求，同时核对行程长度是否符合动作要求，安装孔的位置尺寸要和设备安装板的开孔对应，避免出现安装干涉。整个结构的建模过程中，把缸体、活塞杆、连接棘爪、销轴都做了独立的零件拆分，装配时按照实际的装配约束添加配合，能直观看到动作过程中各零件的运动位置，检查是否存在运动干涉，比如棘爪摆动的时候会不会碰到缸体端面，销轴的卡簧位置是否超出安装边界，这些细节在三维建模阶段就能提前验证，减少后续加工装配时出现的问题。对于做设备结构设计的工程师来说，这类成熟的标准气缸加配套接头的组件，可以直接调用到自己的设备模型里，不需要从头绘制每个零件的细节，能大幅缩短设计周期，同时因为是经过实际工况验证的结构，也能降低设计选型的出错概率。
