多排阵列式自由滚轮输送模组结构

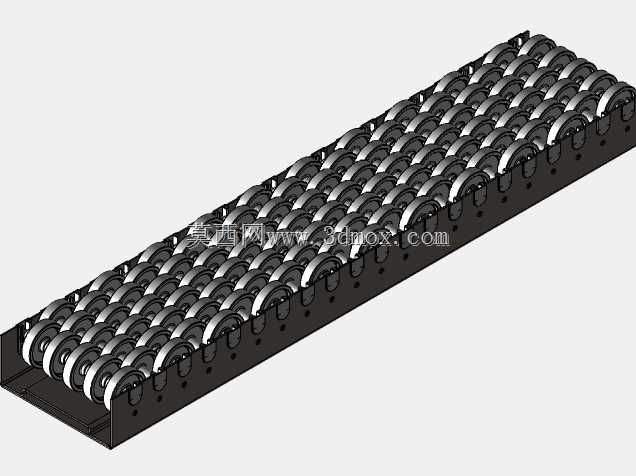

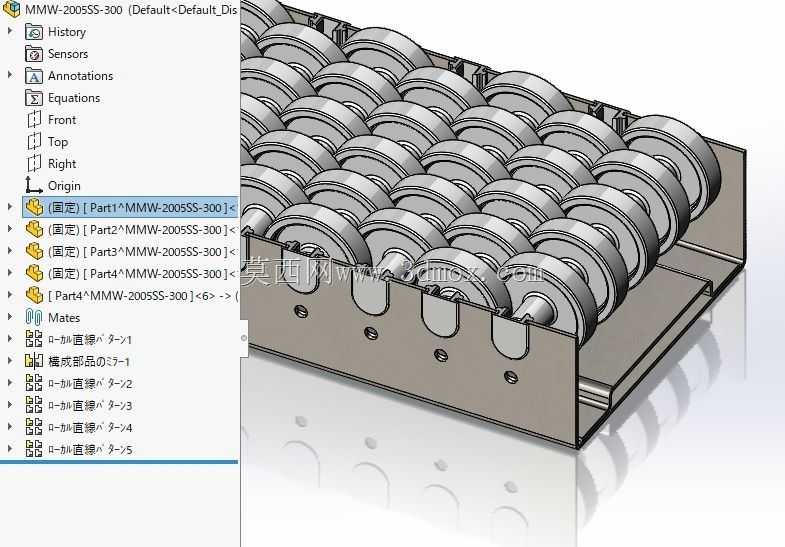

　　这类多排阵列排布的滚轮组件，常被集成在各类轻型物料输送线的过渡段、分料段或是人工操作台的进料位，针对扁平类、规则箱体类工件的无动力滑移输送场景设计，相比整面流利条排布，单轮独立转动的结构能避免工件在转向、斜向滑移时出现卡滞，也能在工件局部受力时通过单轮的独立转动抵消侧向摩擦力，减少工件底面的划伤风险。从结构设计逻辑来看，整体采用折弯钣金作为承载基座，基座上通过冲压成型的半圆卡槽对滚轮轴进行定位，每根滚轮轴上串联多组独立滚轮，轴端通过基座侧边的定位结构完成轴向固定，不需要额外的紧固件对单根轴进行锁附，装配时只需要将穿好滚轮的轴体依次卡入基座卡槽，再扣合侧边的挡板即可完成整组模组的组装，大幅减少了装配环节的零件数量与锁附工序。

　　滚轮的排布采用错列等距阵列的方式，相邻两排滚轮的轮体在输送方向上形成连续的支撑面，确保尺寸较小的工件经过时不会出现卡入滚轮间隙的情况，轮体本身采用低摩擦的工程塑料材质，金属轴芯与轮体之间预留了合适的转动间隙，不需要额外添加润滑脂就能保证长期转动顺畅，同时也避免了润滑油脂渗漏污染输送工件的问题。在安装边界上，整组模组的基座侧边预留了标准的安装孔位，可以直接通过螺栓固定在铝型材机架或是钢制机架的预设安装面上，基座底部的折弯边既提升了整体结构的刚性，避免长尺寸模组在承重时出现中部下挠的情况，也能作为安装时的定位基准面，方便现场安装时快速对齐输送面高度。实际应用中，这类滚轮模组可以根据输送线的宽度需求进行多组并排拼接，

　　也可以根据输送长度需求进行多段首尾衔接，单组模组的承重能力通过滚轮的排布密度与基座板材厚度进行匹配，针对不同重量的工件可以调整滚轮的间距与轴芯直径，不需要改动整体的安装接口尺寸，具备很强的适配性。在工件转向的工位，这类自由滚轮模组可以配合万向球台使用，相比全万向球的台面，滚轮的滚动方向一致性更好，工件在直线输送段的走料轨迹更稳定，不会出现随意偏移的情况，而在需要人工调整工件朝向的工位，滚轮的低转动阻力也能让操作人员轻松推动较重的工件，降低作业强度。设计过程中需要重点关注滚轮的突出高度一致性，所有滚轮的顶面需要处于同一水平面，高度差控制在合理范围内，避免工件经过时出现颠簸，同时卡槽与轴体的配合间隙需要经过校核，既要保证轴体安装顺畅，

　　也要避免间隙过大导致轴体在承重时出现窜动，引发滚轮面高低不平的问题。另外，基座的折弯圆角与卡槽的冲压精度也会直接影响整体的装配精度，在建模时需要预留钣金冲压的工艺回弹量，确保加工后的基座尺寸符合设计要求，滚轮与基座侧板之间需要预留微小的轴向间隙，避免轮体转动时与侧板发生摩擦，增加转动阻力。这类结构相比传统的皮带输送、滚筒输送，整体结构更轻薄，不需要配套驱动装置，完全依靠工件重力或是人工推力完成输送，非常适合用于短距离的物料过渡、缓存工位，在电子装配、包装物流、小型零件加工等场景的生产线中应用十分广泛，模块化的结构也方便后期维护，单个滚轮出现磨损时只需要抽出对应轴体更换滚轮即可，不需要拆解整组模组，降低了后期的维护成本与停机时间。
