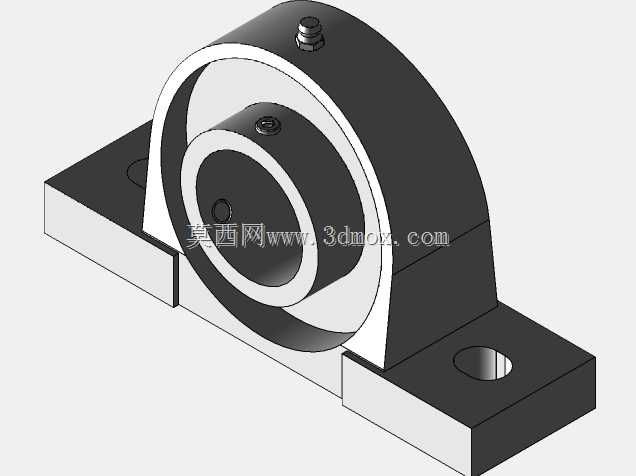

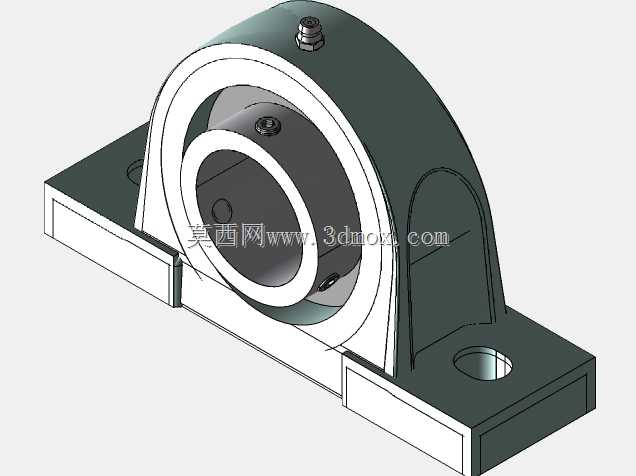

UCP212J立式带座外球面轴承结构

　　在轻工输送线、小型农机传动端、食品包装设备的从动辊支承位，这类立式带座外球面轴承是出镜率极高的支承部件，不需要额外加工复杂的轴承安装孔位，仅需通过底座两个安装孔完成螺栓固定，就能实现转轴的径向支承，同时补偿一定的安装同轴度误差，降低现场装配的精度要求。从结构设计逻辑来看，这款UCP212J的铸钢底座采用了加强筋过渡设计，在轴承座承孔与安装底板的连接位置，设置了对称的弧形加强筋，避免重载工况下连接位置出现应力集中断裂，承孔内部适配的外球面轴承外圈为球面结构，和座体的内球面配合后，可允许转轴存在小角度的偏斜，抵消机架焊接变形、辊筒加工同轴度误差带来的附加载荷，减少轴承早期点蚀失效的概率。轴承顶部设置了注油嘴安装位，可定期补充润滑脂，

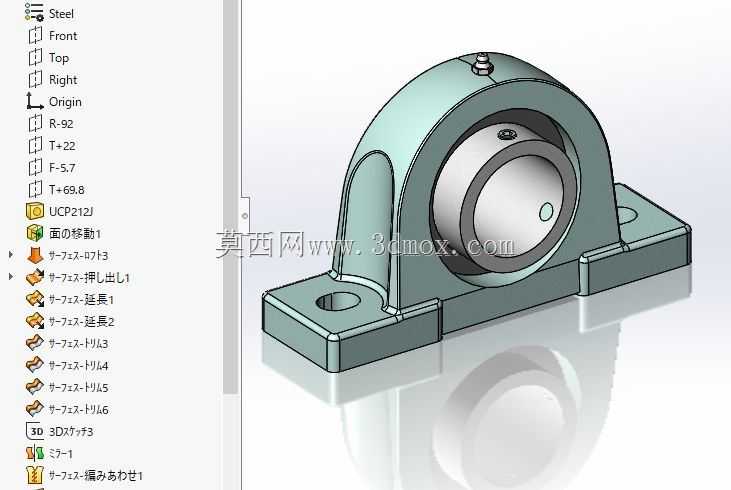

　　延长维护周期，两端的密封结构能阻挡输送场景下的粉尘、碎屑进入轴承滚道，适配多尘的工业现场环境。从安装边界来看，底座的两个安装孔为长圆孔设计，允许安装时进行小范围的位置调整，补偿机架加工的孔位误差，安装面的平面度要求控制在0.1mm以内，避免螺栓锁紧后底座变形导致轴承内圈卡滞；轴承内孔适配直径60mm的转轴，通过顶丝完成轴与内圈的周向固定，不需要额外加工轴肩、键槽就能传递中等载荷的扭矩，整体安装高度、底座长度、安装孔间距都遵循通用的UCP系列尺寸规范，可直接替换同型号的老旧损坏部件，不需要重新修改机架的安装孔位。建模过程中，首先通过2D草图绘制底座的截面轮廓，拉伸生成底座基体后，对承孔位置进行旋转切除，

　　再绘制加强筋的轮廓通过筋特征生成加强结构，之后对安装孔进行拉伸切除并添加倒角，避免安装时螺栓孔边缘的毛刺影响装配贴合度；外球面轴承部分单独建模，先绘制内圈、外圈、钢球、保持架的旋转轮廓，旋转生成基础实体后，对滚道位置进行扫描切除生成滚道曲面，再阵列钢球与保持架结构，最后添加顶丝、密封件、注油嘴的细节结构，装配时通过球面配合约束轴承外圈与座体的位置，还原实际工况下的调心自由度。这类带座轴承在实际选型时，需要核算转轴的径向载荷、转速，确认是否存在轴向窜动，常规工况下UCP212J可承受最高30kN左右的径向载荷，转速上限根据润滑方式不同在2000-3000rpm区间，适配多数中低速传动的支承场景，相比分体式的轴承座加轴承的组合，

　　集成式的带座轴承不需要现场调整轴承游隙、装配密封件，能大幅缩短设备装配的工时，同时降低装配不当导致的轴承失效概率。在建模细节处理上，所有的铸造圆角都按照实际铸造工艺要求设置R3-R5的圆角，避免尖锐棱角导致的铸造应力集中，安装孔的沉头深度、顶丝的螺纹深度都严格按照样本尺寸还原，保证导出的工程图可直接用于加工参考，表面建模时对铸钢件的非加工面保留均匀的纹理特征，加工面设置平整的表面质感，还原真实零件的外观状态。
