剖分式带座外球面滑动轴承支撑结构

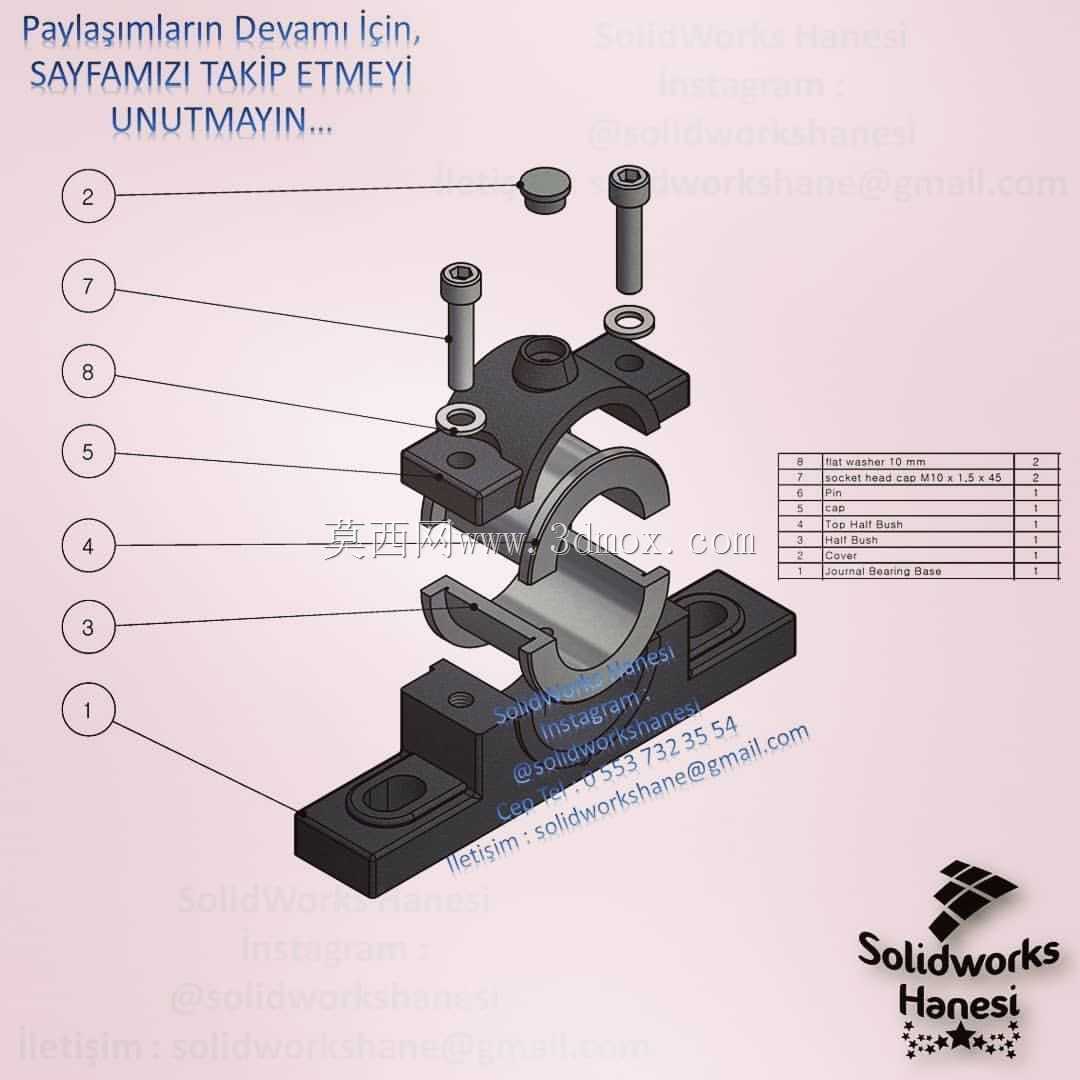

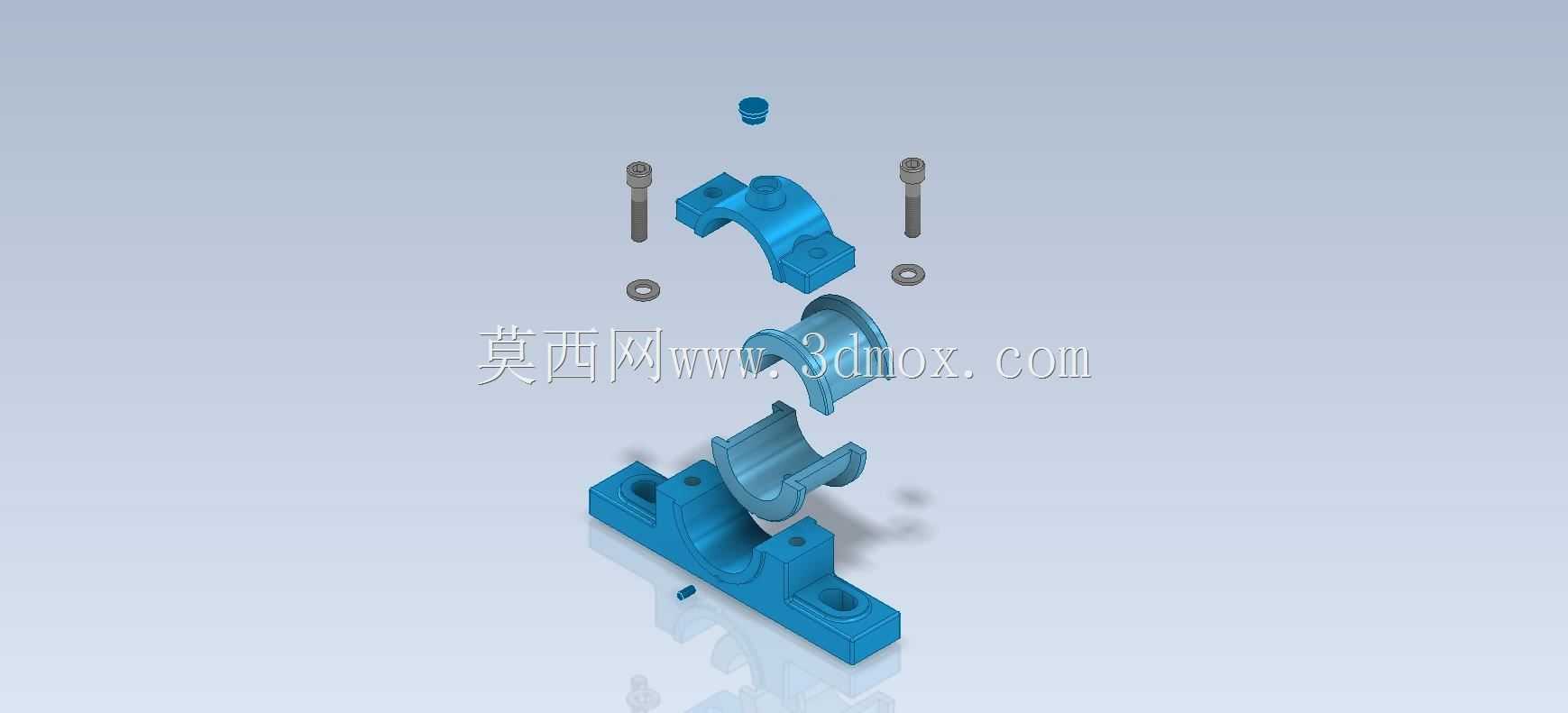

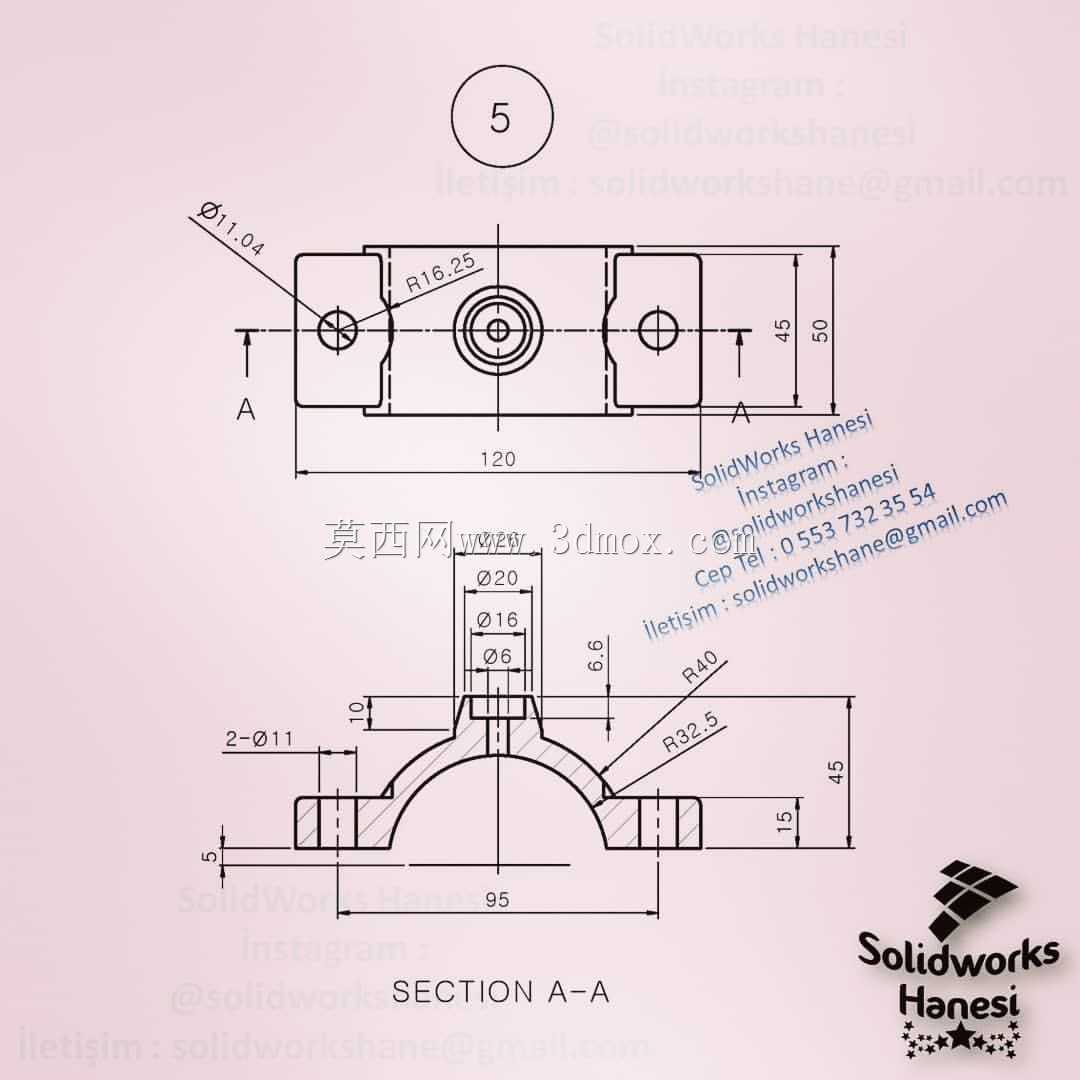

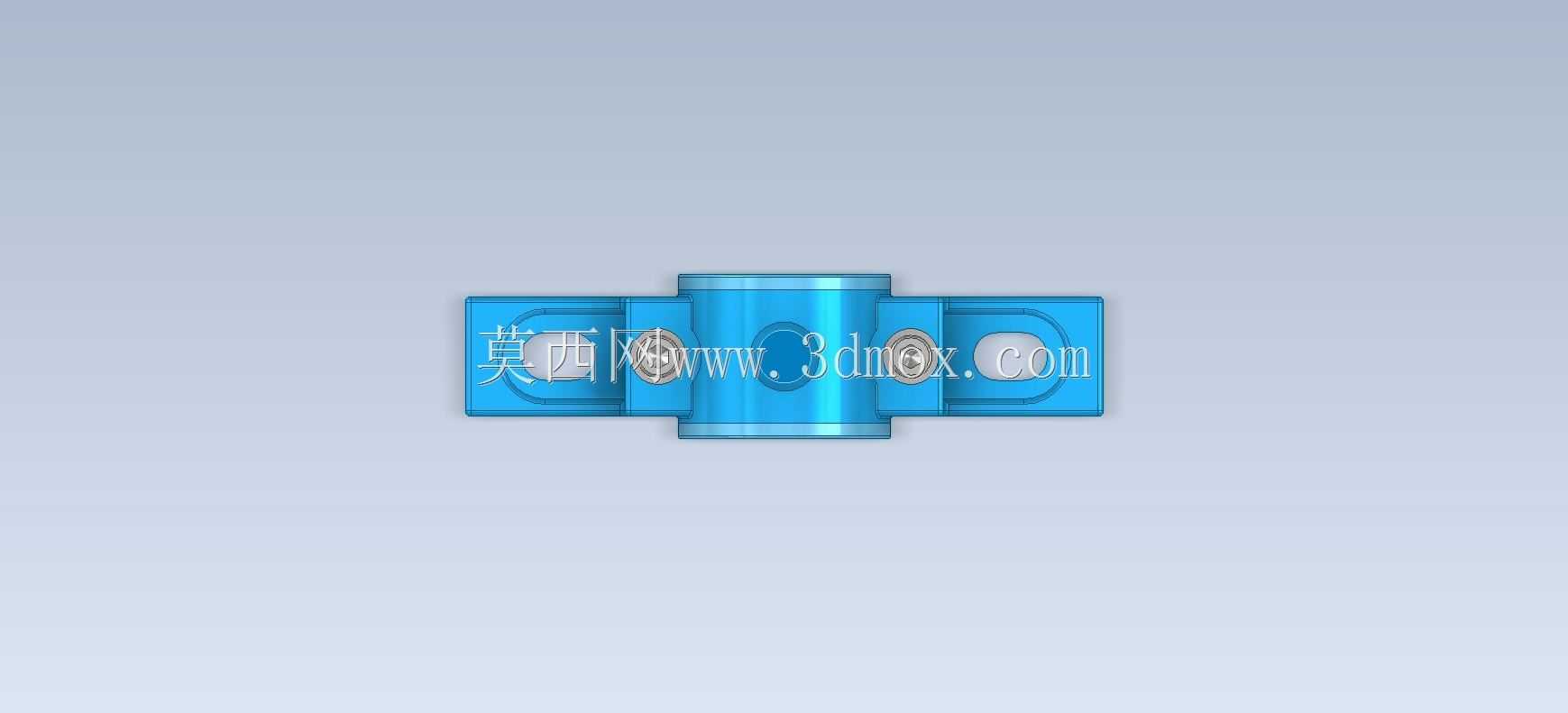

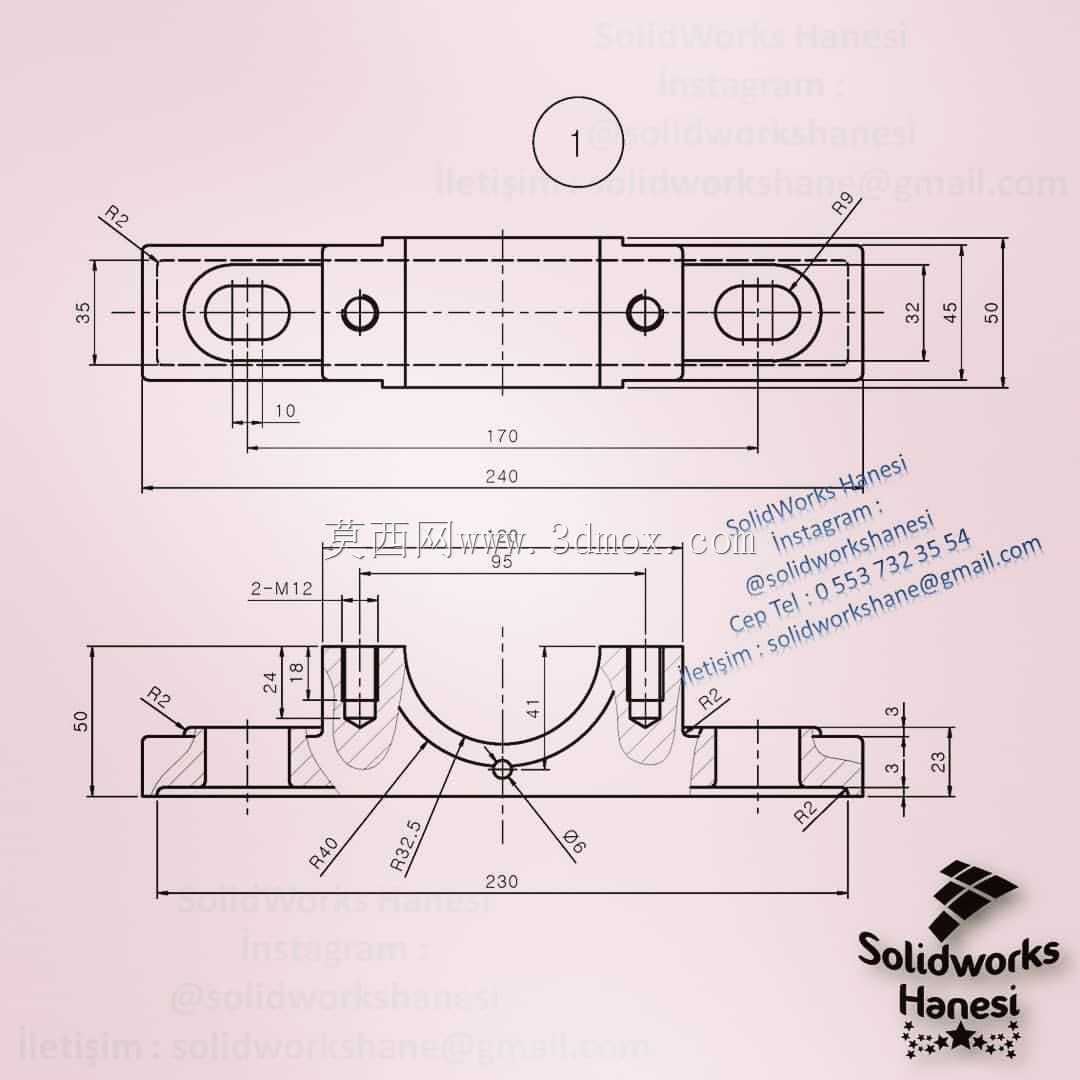

　　这类带座轴承支撑结构在散料输送线、矿山破碎设备、中小型风机、农用传动设备里应用极广，核心作用是给旋转轴提供稳定的径向支撑，同时抵消轴系运转中产生的小幅径向跳动与载荷冲击，避免轴端直接和机架硬接触出现磨损。从结构设计逻辑来看，这个剖分式的轴承座采用上下对合的腔体结构，相比整体式轴承座，它不需要在轴装配时从轴端穿套安装，现场维护更换轴承时不用拆解整段轴系的传动部件，只需要松开上盖的两个紧固螺栓就能掀开上盖取出轴承，对连续生产的产线来说能大幅缩短停机维护的时间。底座部分设计了两个长圆形的安装沉孔，这类孔型的设计初衷是给安装预留调整余量，现场安装时可以顺着孔的长轴方向微调轴承座的位置，保证轴承内孔和轴的同轴度，

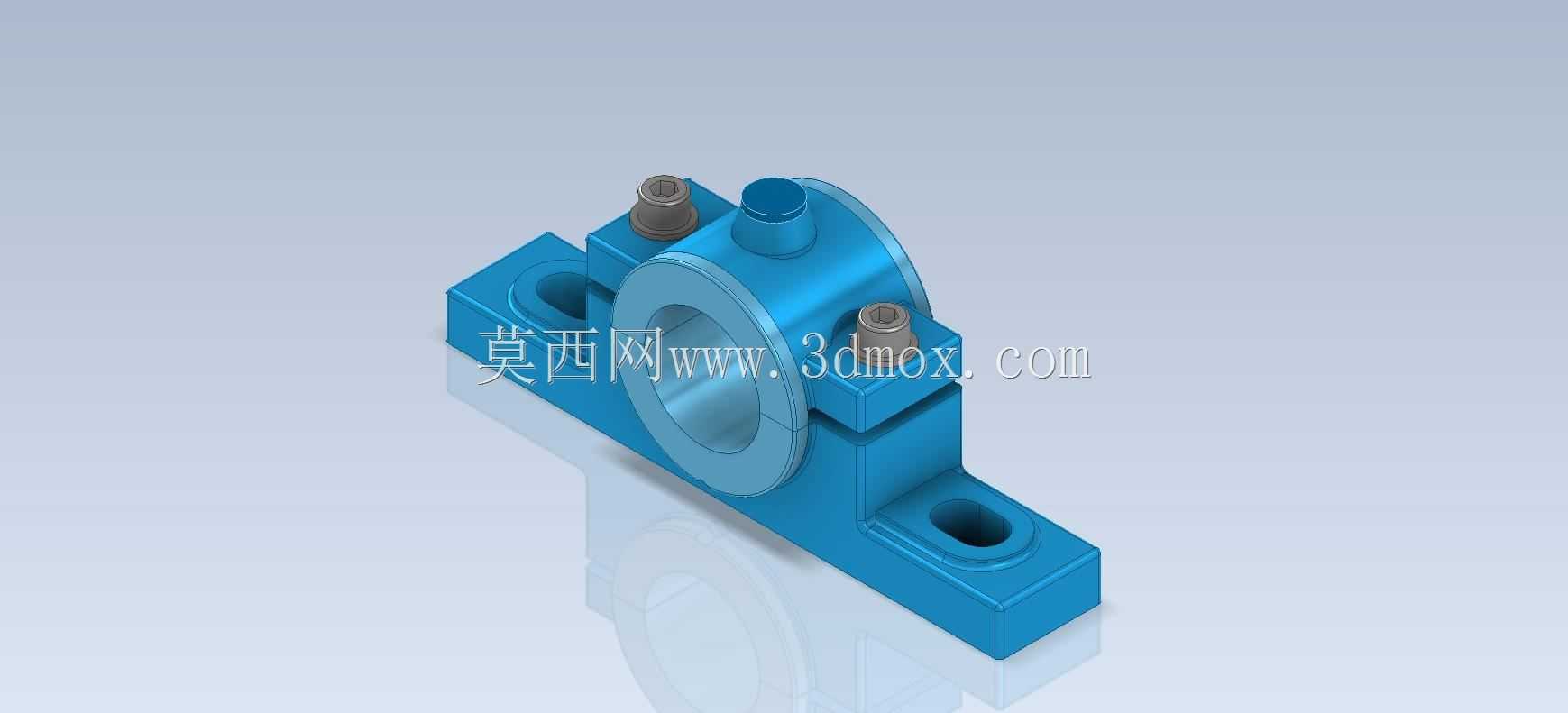

　　避免出现别劲导致的轴承过早磨损，沉孔结构则能让内六角安装螺栓的头部完全沉入底座平面以下，不会突出底座表面干涉安装平面的贴合，也能避免螺栓头被运转中的杂物磕碰损坏。上盖顶部设置的注油嘴接口，是用来给腔体内部的轴承补充润滑脂的，不用拆开上盖就能完成定期润滑维护，适配多尘、户外的恶劣工况，能减少润滑维护的工作量。两侧的紧固螺栓采用内六角圆柱头结构，拧紧时受力均匀，能保证上下座体的结合面完全贴合，不会出现结合面缝隙导致润滑脂泄漏或者粉尘进入轴承腔体。整个座体的腔体和轴承外圈采用过渡配合，既能保证轴承外圈在座体内不会出现周向转动，也能在轴承出现磨损需要更换时顺利敲出旧轴承，不会出现过盈量太大拆不下来的问题。从安装边界来看，

　　底座的两个安装孔中心距是这类轴承座选型时的核心安装参数，要和机架上预设的安装螺孔间距完全匹配，底座的底面加工粗糙度要求达到Ra3.2以下，保证和机架安装面完全贴合，不会出现安装后底座翘曲导致轴承内孔偏斜。腔体的内径尺寸要和选配的轴承外圈外径一致，公差带选用H7，适配标准外球面轴承或者深沟球轴承的外圈公差。整体结构的壁厚设计经过载荷校核，在承受额定径向载荷时不会出现腔体变形，底座的加强筋结构从安装孔位置延伸到腔体侧壁，能提升整体的结构刚性，避免重载下底座出现断裂。在实际选型应用中，这类轴承座通常搭配带顶丝的外球面轴承使用，轴插入轴承内孔后拧紧顶丝就能完成轴和轴承的固定，安装便捷，对轴的加工精度要求不高，

　　非常适合中小型传动设备的快速装配。需要注意的是，安装时要先把底座固定在机架上但不拧紧安装螺栓，穿入轴和轴承组件后调整轴的水平度和同轴度，再拧紧底座的安装螺栓，最后盖上上盖拧紧紧固螺栓，加注适量的润滑脂后再进行试运转，试运转时要检查轴承部位的温度，如果出现温度快速升高的情况，要及时停机检查同轴度是否符合要求，避免出现轴承烧损的问题。这类结构的轴承座相比法兰式轴承座，更适合安装在平行于轴方向的机架平面上，安装占用的径向空间更小，在输送线的托辊支撑、小型减速机的输入输出轴支撑、农机的传动辊支撑场景中，能替代复杂的定制轴承支撑结构，降低设计和加工成本，同时标准化的结构也方便备件的采购和更换，减少设备的运维成本。
