22K轨道用弹性压轨滑轨固定组件

　　这套轨道固定组件主要应用于厂矿轻型运输线路、车间起重行走轨道、小型巡检设备走行轨的安装固定场景，区别于重型铁路的弹条扣件，它适配22kg/m规格的轻轨，在厂区内部物料转运线、观光小火车轨道、自动化仓储堆垛机地轨这类载荷适中、安装空间紧凑的场景中使用频率极高。日常运维中，这类扣件直接决定了轨道的横向稳定性，一旦压块松动或夹持力不足，轨道受车轮侧向挤压会出现横向位移，轻则导致走行轮啃轨、设备运行异响，重则引发行走轮脱轨、运输物料倾翻的安全事故，因此在结构设计上每一处细节都围绕长期可靠夹持、适配安装公差、缓冲振动冲击来考量。

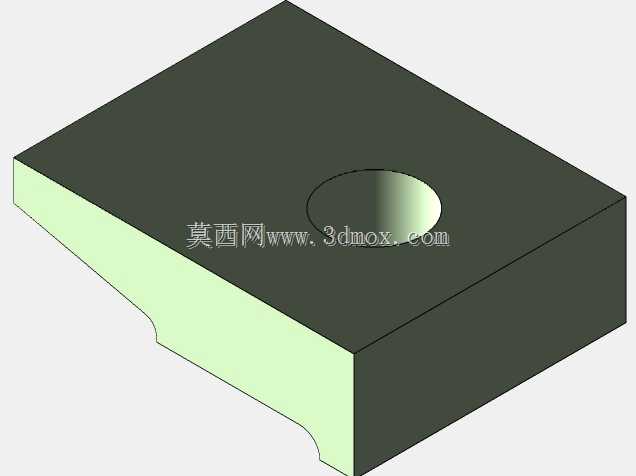

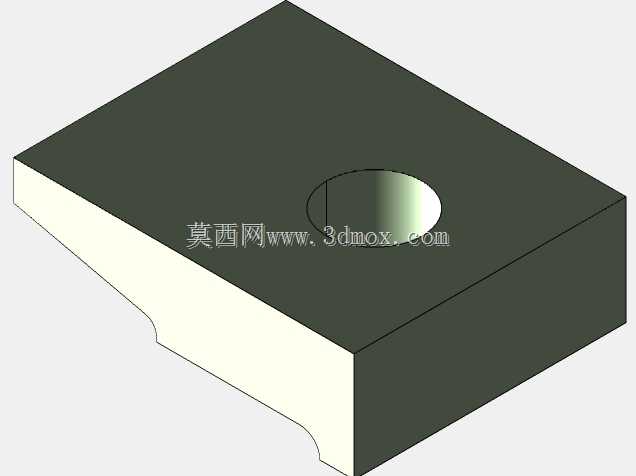

　　从结构功能来看，组件分为底部承托基座、弹性压块、锁紧螺栓三个核心部分，底部承托基座预埋或通过膨胀螺栓固定在混凝土基础、钢制承轨梁上，上表面加工有与钢轨底部轮廓匹配的限位台阶，安装时钢轨落位后可直接卡入台阶实现初步定位，不需要额外的临时支撑固定，能大幅缩短现场安装的调整时间。两侧的弹性压块采用带斜面的楔紧结构，压块与钢轨底部接触的面做了防滑齿纹处理，当锁紧螺栓向下拧紧时，压块沿斜面产生横向的挤压力，牢牢抵在钢轨下翼缘的侧面，同时压块与基座接触面的角度经过反复校核，确保螺栓达到额定锁紧扭矩时，压块对钢轨的下压力与横向夹持力处于最优配比，既可以限制钢轨的上下跳动，又能抵消车轮经过时产生的横向冲击力。

　　设计过程中需要重点考虑几个工程实际问题：首先是钢轨的热胀冷缩余量，22kg轻轨每米的线膨胀系数固定，在长度超过20米的轨道段安装时，压块不能完全锁死钢轨的纵向位移，因此压块与钢轨翼缘的接触面预留了0.2-0.5mm的间隙，既不会让钢轨出现横向窜动，又能允许钢轨沿长度方向自由伸缩，避免夏季高温时钢轨拱起、冬季低温时拉断焊缝。其次是安装公差适配，现场施工时承轨梁的预埋螺栓位置难免存在±3mm以内的位置偏差，因此压块上的螺栓过孔做了长圆孔设计，安装时可以根据实际螺栓位置微调压块的位置，不需要在现场扩孔或重新打孔，降低了现场施工的难度。另外考虑到户外或潮湿车间的腐蚀问题，压块与基座的表面都做了氧化发黑或镀锌处理，锁紧螺栓采用8.8级高强度发黑螺栓，搭配防松垫圈，避免长期受振动影响出现螺栓松动的问题。

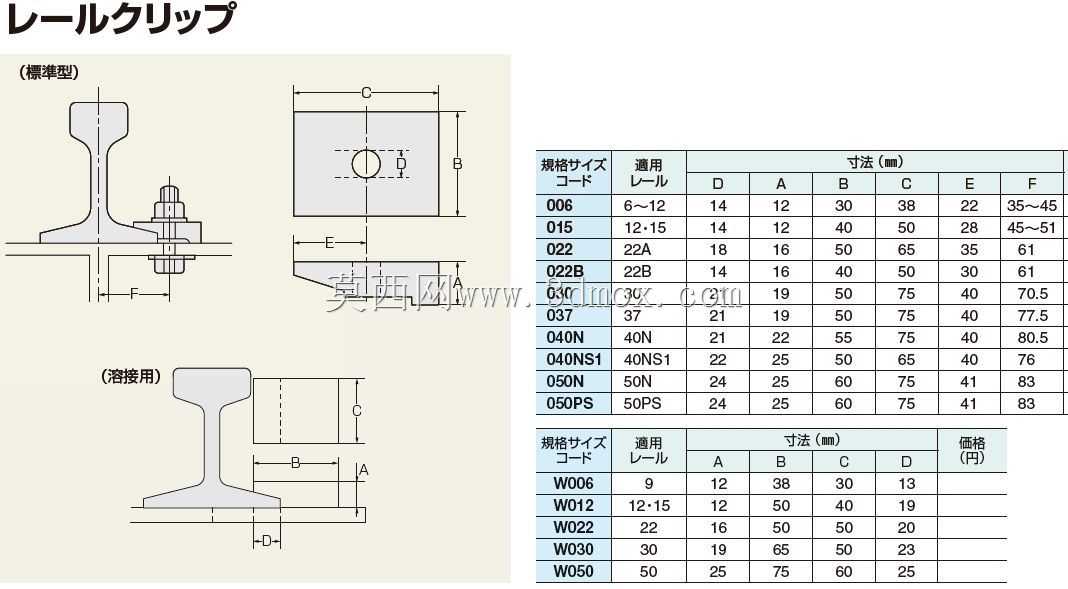

　　从安装边界尺寸来看，这套组件适配的22kg轻轨轨头宽度为50.8mm，轨底宽度为93.66mm，钢轨高度为93.66mm，对应的承托基座总宽度为180mm，长度为120mm，基座厚度为20mm，安装时相邻两组扣件的间距控制在600-700mm，在轨道接头位置、弯道段需要将间距缩小至400mm，同时弯道处的外侧压块需要增加加厚垫片，抵消车辆过弯时产生的离心侧向力。安装时的螺栓锁紧扭矩需要控制在35-40N·m，扭矩过大会导致压块断裂或钢轨底部被压变形，扭矩过小则夹持力不足，容易出现松动。另外在有减振需求的场景，比如精密设备的运输轨道，可以在基座与承轨梁之间加装5mm厚的橡胶减振垫，能够过滤掉车轮运行产生的高频振动，降低运行噪音，同时避免振动传导到基础结构引发紧固件松动。

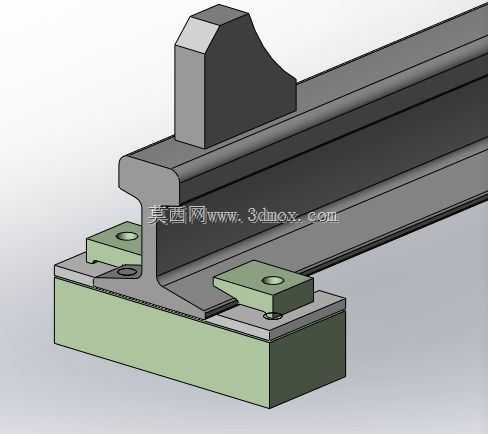

　　在三维建模过程中，所有配合面都按照实际加工公差做了间隙配合设定，压块的斜面角度、防滑齿的深度、螺栓孔的位置度都完全参照实际加工图纸还原，不仅可以用于安装施工的模拟排布，提前校验轨道安装时的干涉问题，也可以直接导入有限元分析软件，模拟不同载荷、不同冲击工况下扣件的应力分布，校核压块与螺栓的结构强度，为现场选型安装提供可靠的三维数据支撑。
