内六角盘头带垫螺栓组件精密结构设计

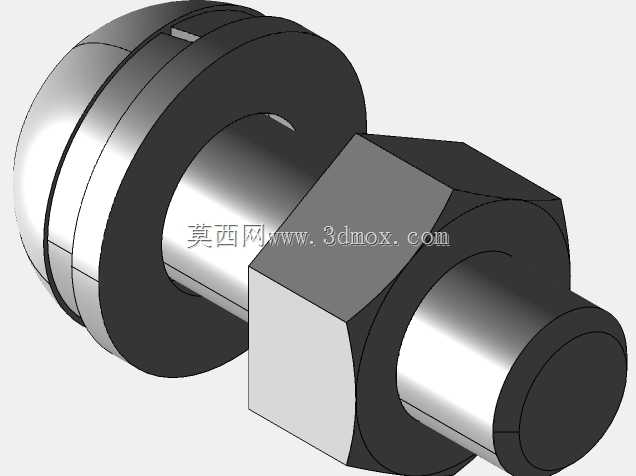

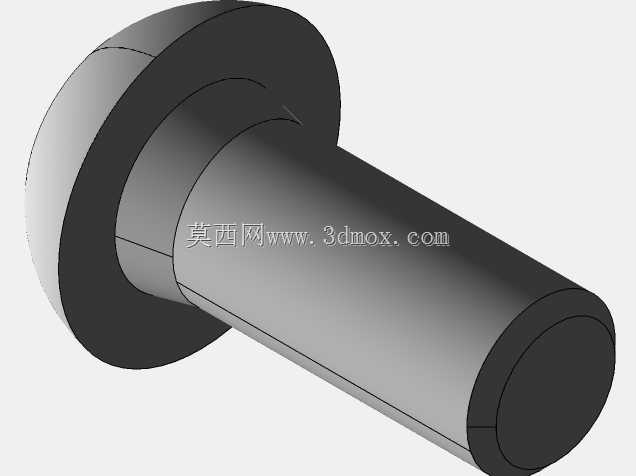

　　在各类精密机械装配场景中，这类带平垫组合的内六角盘头螺栓是紧凑空间内零部件锁紧的核心连接件，常见于电子设备模组、小型自动化机构、精密仪器内部的板件叠装固定场景，相比普通外六角螺栓，内六角驱动形式可以在沉孔内完成拧紧操作，不会占用构件外侧的操作空间，适配外壳封闭、安装位局促的装配需求。从结构设计来看，这款螺栓采用盘头加一体配套平垫的组合形式，头部为圆弧过渡的盘状结构，内凹的六角驱动孔位于头部中心，拧紧时扳手完全嵌入孔内，不会出现打滑损伤头部外观的问题，配套的平垫与螺栓杆部为预装组合状态，装配时无需额外手动套装垫片，能有效减少流水线装配的零件清点、预装步骤，提升批量装配的作业效率。尺寸边界上，

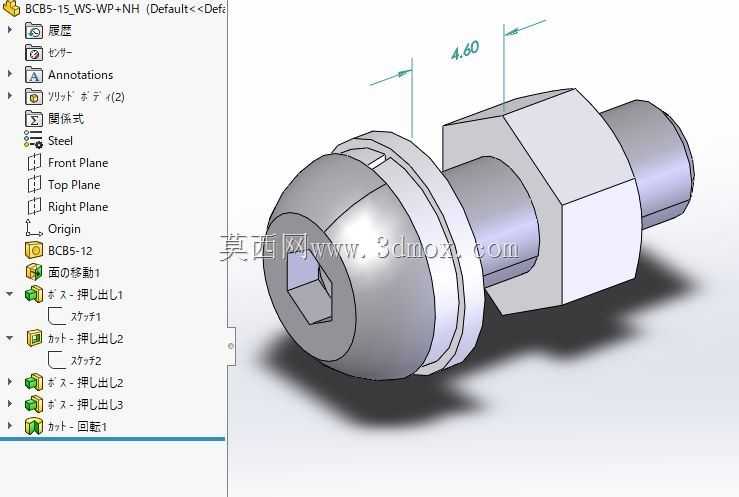

　　这款螺栓的头部到六角锁紧段的关键配合尺寸控制在4.6mm区间，杆部直径适配对应规格的安装通孔，平垫的外径大于螺栓头部的支撑面直径，锁紧时可以将压紧力均匀分散到被连接件的表面，避免软质材质比如铝合金薄板、工程塑料件的装配面被压溃出现凹痕，也能在长期受振动的工况下减少螺栓松动的概率。设计过程中需要重点关注几个配合细节：首先是内六角驱动孔的深度与对边尺寸公差，既要保证扳手插入深度足够传递拧紧扭矩，又要避免孔深过大削弱螺栓头部的结构强度，防止大扭矩拧紧时头部出现开裂；其次是杆部与平垫的配合间隙，平垫需要能在杆部自由转动但不会出现过大的径向窜动，间隙过大会导致装配时垫片偏斜，无法均匀贴合安装面，间隙过小则会出现垫片卡滞，

　　预装后无法灵活调整位置；另外螺栓头部与杆部的过渡圆角需要做圆滑处理，避免应力集中导致螺栓在受交变载荷时从头部与杆部的衔接位置断裂。实际选型应用时，需要匹配被连接件的安装孔位尺寸，确认螺栓的有效螺纹长度能够穿过所有叠装构件后预留足够的啮合长度，保证螺纹啮合处的强度满足整机的抗振动、抗拉力要求，在有防腐要求的工况下，这类螺栓通常会做表面镀锌或者不锈钢材质处理，适配不同的使用环境。建模过程中需要还原各个细节特征，包括头部的圆弧曲面、内六角孔的倒角、平垫的上下端面平行度、六角锁紧段的对边尺寸公差，这些细节直接影响后续工程出图、装配干涉检查的准确性，比如在做整机装配仿真时，如果平垫的外径尺寸建模偏差，就可能出现垫片与周边构件的干涉误判，影响结构评审的判断。这类组合螺栓相比分开采购螺栓和平垫的形式，在供应链端也能减少物料编码数量，降低仓储管理的复杂度，是小规格紧固件里应用非常广泛的一类结构。
