JIS标准22K规格5295L行车轨道结构

　　该轨道构件适配中小吨位桥式起重机、门式起重机的走行系统，也可用于厂区重载输送线的承载导向、立体仓储堆垛机的水平走行路径铺设，在车间物料转运、港口轻型货场装卸、自动化仓储库区的物料存取场景中作为核心承载导向部件使用，承担行走轮组的垂直载荷传递与横向位移约束功能，避免走行机构出现跑偏、啃轨等异常工况。从功能特性来看，该轨道采用JIS标准22K钢轨截面设计，轨头部位做了圆弧过渡处理，匹配对应规格的车轮轮缘接触面，降低轮轨接触应力集中，减少长期运行后的轨头磨耗；轨腰部分采用等强度变截面设计，在保证垂直承载刚度的前提下控制构件自重，降低下部承载梁的载荷负担；轨底为宽面平底结构，可通过压板组件、焊接固定两种方式与下部承载梁连接，

　　安装时可根据现场工况选择固定方式，压板固定适用于需要后期调整轨道直线度的长距离铺设场景，焊接固定适用于重载、运行冲击较大的作业场景。设计过程中优先考虑轮轨匹配性，针对适配的φ250直径车轮，轨头的工作面宽度、侧面导向高度均做了匹配校核，保证车轮轮缘与轨侧的间隙控制在合理范围，既不会因间隙过小出现运行卡滞，也不会因间隙过大导致走行偏移量超标；轨端的连接结构预留了标准鱼尾板安装位置，可实现多段轨道的无缝对接，对接处的轨头高差、侧面错位量控制在毫米级，避免车轮经过接缝时产生冲击振动。从安装边界来看，单段轨道长度为5295mm，安装时需在轨道两端预留不小于20mm的热胀冷缩间隙，适配环境温度变化带来的构件伸缩量；

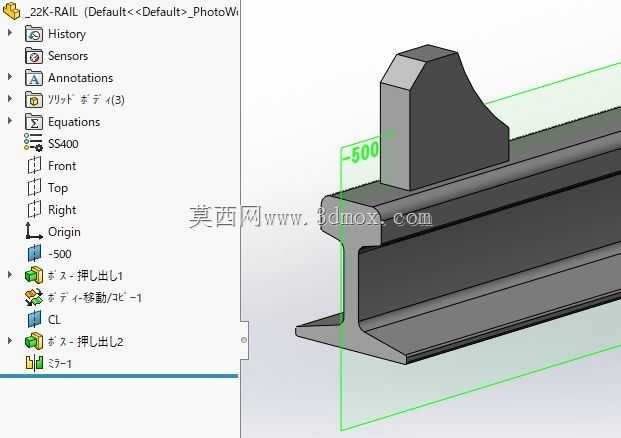

　　轨道安装的直线度公差需控制在每米1mm以内，全长直线度不超过5mm，轨顶标高差在相邻段之间不超过0.5mm，保证走行轮的受力均匀；轨道侧面的止动结构高度为50mm，可承受车轮横向冲击力不超过15kN，满足额定载荷下的横向限位需求，防止车轮脱轨。在实际选型应用中，该轨道适配的走行机构轴距范围为1400mm至3200mm，可覆盖多数中小吨位起重设备、重载输送台车的轮距需求，建模过程中完整还原了轨道的截面特征、安装基准面、连接孔位特征，可直接用于走行系统的装配干涉校核、承载仿真分析，也可用于铺设方案的三维布局设计，帮助设计人员快速完成轨道系统的方案排布，提前预判安装过程中可能出现的空间干涉问题，减少现场安装调试的返工量。轨道的材质默认采用热轧U71Mn钢轨材质，表面硬度满足HB280-320的要求，适配常规工况下的轮轨磨耗寿命要求，若应用在腐蚀、高湿等特殊工况，可在模型基础上调整表面处理参数，增加防腐镀层设计。
