KP-1嵌入式油位显示油表结构设计

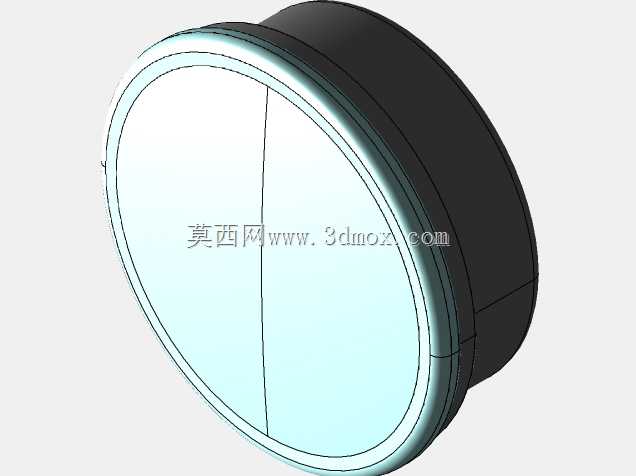

　　在液压站、润滑系统、小型燃油储油单元的日常运维场景里，油位的直观可视是避免设备缺油磨损、溢油风险的核心观测点，这款KP-1油表正是针对这类嵌入式安装需求完成的结构造型设计。从实际安装适配性来看，该油表采用法兰嵌入的安装形式，金属外圈做了台阶式限位结构，安装时仅需在油箱侧壁开出对应直径的安装孔，将油表主体从外侧推入卡接，配合密封垫圈即可完成固定，不需要额外设计复杂的安装支架，适配壁厚2-6mm的钢制、塑料油箱侧壁，外露部分的金属外圈直径略大于安装孔，能有效遮挡安装孔的加工毛刺与间隙，提升装配后的外观整洁度。

　　从功能实现逻辑来看，这款油表依靠内置的霍尔感应元件完成油位信号的拾取，φ28规格的霍尔设置位置刚好匹配油箱内部浮子组件的运动行程，当油箱内油位发生变化时，浮子带动磁钢组件上下移动，霍尔元件捕捉磁场变化后通过表盘区域的红色指示点给出直观的油位状态反馈，不需要外接复杂的显示线路，运维人员站在设备旁即可快速判断当前油量是否在合理区间，相比传统的管状油标，这种嵌入式圆盘结构的抗磕碰能力更强，不会因为外部碰撞出现玻璃管碎裂漏油的问题。

　　设计过程中优先考虑了工况适配性，主体黑色部分采用耐油工程塑料材质，接触油液的区域做了圆弧过渡，避免长期浸油出现应力开裂，金属外圈采用抛光不锈钢材质，既可以抵御车间环境中的水汽、油污腐蚀，也能在擦拭清洁时不容易留下划痕，表盘的透明视窗做了微凸的弧面设计，减少光线反射带来的观察盲区，即使在车间顶部照明的直射角度下，也能清晰看到内部红色指示点的位置。

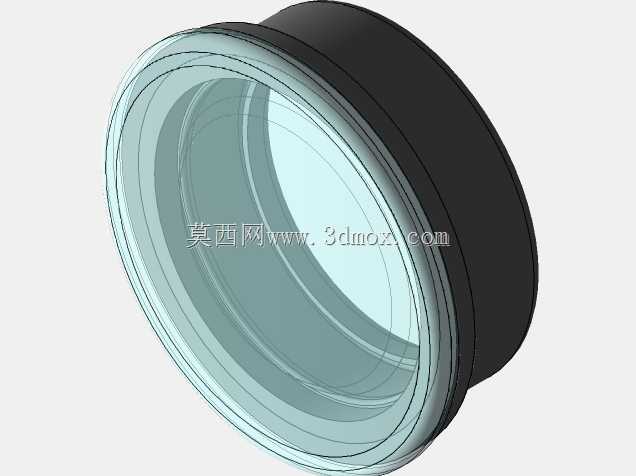

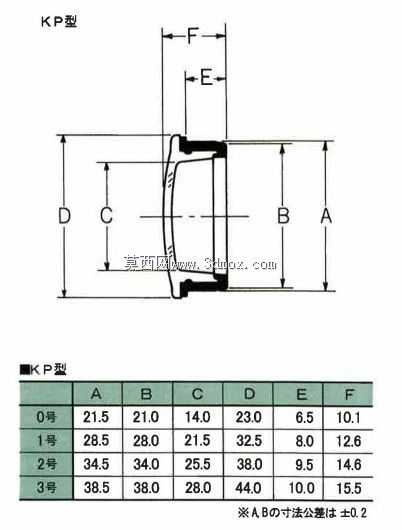

　　从结构细节来看，油表的内部感应腔与外侧视窗之间做了密封压合结构，能避免油液渗透到视窗内侧形成油膜影响观察，背部的感应端做了圆滑收边，不会在油箱内部形成突兀的凸起，避免干扰浮子的正常运动轨迹，也减少了油液流动时的紊流影响。在实际选型匹配时，需要注意安装孔的开孔公差控制在±0.2mm以内，安装时密封垫圈的压缩量保持在15%-25%区间，既可以保证密封性能，也不会因为压缩量过大导致塑料主体出现变形卡滞，影响内部感应组件的正常动作。

　　这款油表的结构设计没有冗余的外部结构，整体厚度控制在合理范围，安装后不会在油箱外侧突出过多，避免在设备转运、日常操作过程中被剐蹭损坏，视窗的密封结构经过多层压合，能够适应-20℃到80℃的工作油温区间，适配常规的液压油、润滑油、轻质燃油等介质，不会因为油液的长期浸泡出现密封失效、视窗雾化的问题。在建模过程中，所有配合面都做了公差匹配设计，金属外圈与塑料主体的卡接位置预留了合理的过盈量，装配后不会出现松动脱落的问题，霍尔元件的安装槽做了定位限位，保证装配后感应位置的精度，避免因为装配偏差导致油位显示出现误差。

　　从应用场景延伸来看，这款油表不仅可以用在工业设备的油箱上，也可以适配小型发电机组、工程机械的储油单元，只要安装孔尺寸、浮子行程匹配即可通用，相比传统的螺纹安装油标，嵌入式安装的形式外观更整洁，密封面更大，在存在轻微振动的工况下也不容易出现渗漏问题。设计时特意将指示点设置在视窗的视觉中心位置，观察时不需要刻意凑近即可快速识别油位状态，降低日常巡检的视觉疲劳，黑色主体与金属外圈的配色也能适配大多数工业设备的外观风格，不会出现视觉上的突兀感。
