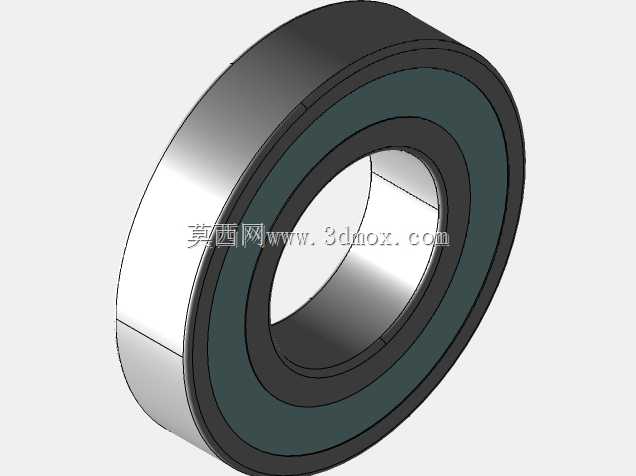

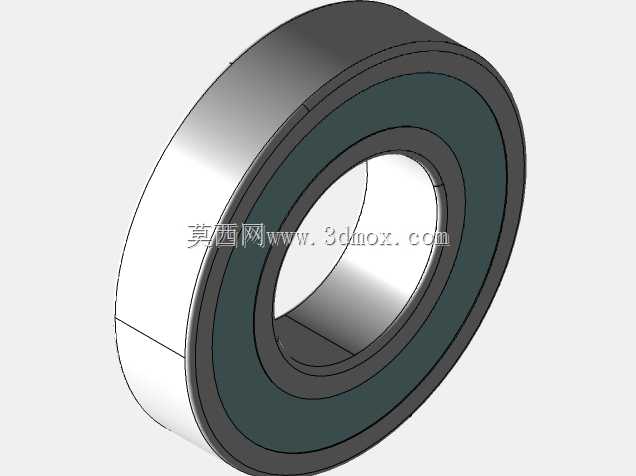

6208ZZ深沟球轴承剖视结构三维模型

　　在常规传动系统的设计选型中，深沟球轴承是应用覆盖范围最广的滚动支承类零件，本次呈现的6208ZZ带防尘盖结构模型，完整还原了该类轴承的内部装配关系与外部安装特征，可直接用于设备装配干涉校验、支承结构方案验证、运动仿真载荷传递路径模拟等设计环节。从实际应用场景来看，这类双面带铁质防尘盖的深沟球轴承，多用于存在轻度粉尘、无持续喷淋润滑的开式传动部位，比如中小型输送机的辊筒支承端、普通机床的进给轴辅助支承、农用机械的轮系传动端、中小型电机的输出端支承，也可配套用于轻工包装设备、通用风机、家用传动器械的旋转支承位置，能够承受纯径向载荷，也可在转速不超过额定阈值的工况下承受一定比例的轴向载荷，适用的转速区间覆盖中低速到常规中高速传动需求，

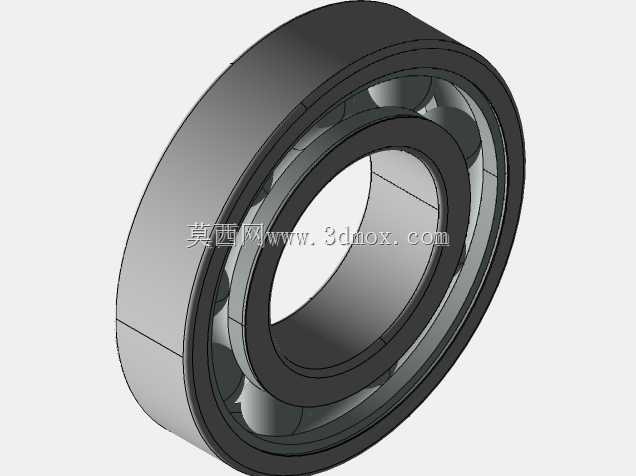

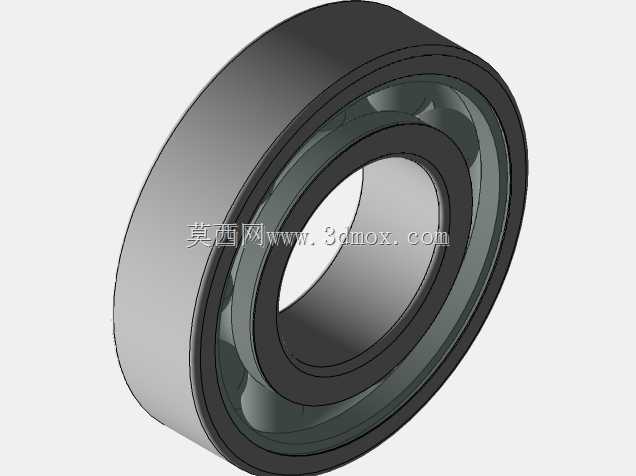

　　对安装座的同轴度公差要求适中，是普通传动场景下性价比极高的支承方案。从产品功能特性来看，该模型完整还原了6208ZZ轴承的核心结构：包括冲压成型的双面防尘盖，可阻挡外部粒径较大的粉尘进入滚道区域，延缓润滑脂的流失与污染速度，相比开式轴承能够减少日常维护的频次；内部的钢球沿内圈、外圈的弧形滚道均匀排布，保持架将相邻钢球等距分隔，避免钢球在运转过程中相互摩擦碰撞，降低运转过程中的发热与磨损量；内圈与轴采用过盈配合实现周向固定，外圈与安装座孔多采用过渡配合或小间隙配合，方便装配过程中的调整与拆卸。从设计思路层面，建模过程中严格遵循滚动轴承的标准尺寸规范，对滚道的曲率半径、钢球的直径与排布数量、保持架的兜孔间隙、

　　防尘盖与内外圈的配合卡槽尺寸都做了精准还原，剖视视角的呈现方式能够让设计人员直观观察内部零件的装配位置关系，在做整机装配设计时，可以直接调用该模型完成轴承位的尺寸匹配，提前校核轴肩高度、座孔挡边高度是否符合轴承安装的边界要求，避免出现轴肩过高顶到防尘盖、或者挡边过低无法实现外圈轴向定位的设计失误。从外形尺寸与安装边界来看，该型号轴承的公称内径为40mm，适配直径40mm的标准轴伸端，公称外径为80mm，适配安装座的孔径公差带通常选取H7级别，轴承整体公称宽度为18mm，安装时内圈的定位轴肩最大直径不能超过47mm，外圈的定位挡边最小直径不能小于71mm，否则会在装配时与轴承的倒角部位产生干涉，同时要预留足够的润滑脂填充空间，

　　防尘盖与内外圈的配合间隙控制在合理范围内，既不会在运转过程中产生摩擦异响，也能起到有效的防尘密封作用。在实际建模校验过程中，还需要注意轴承的倒角尺寸、圆角过渡位置的细节，这些特征会直接影响装配时的导入顺畅度，在做有限元受力分析时，滚道与钢球的接触曲面精度也会影响接触应力的计算结果，因此该模型在曲面构建时保证了足够的几何精度，能够满足常规结构设计、运动仿真、工程出图的使用需求，不需要设计人员再从零开始绘制轴承的内外圈、钢球、保持架、防尘盖等零件，可大幅缩短传动结构的设计周期，减少基础标准件建模的重复工作量。
