汽车仪表板装配翻转工装夹具结构

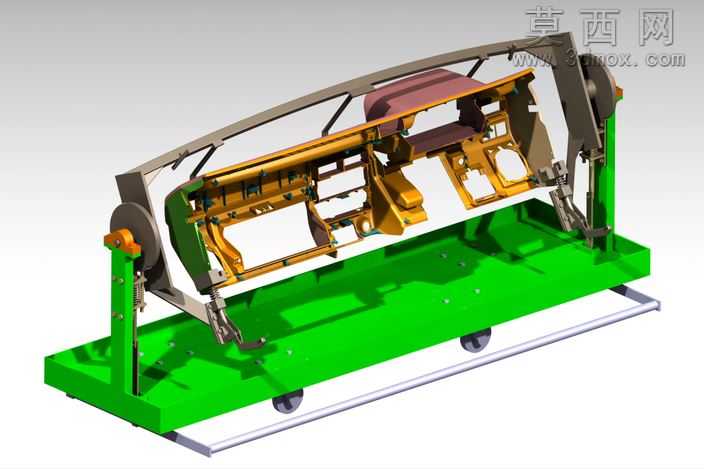

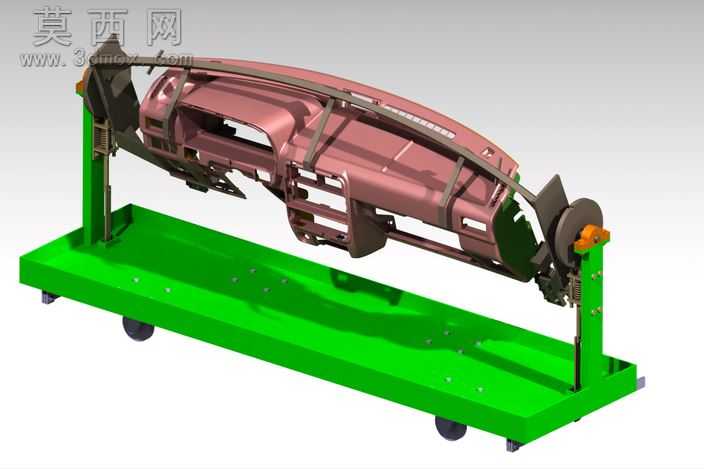

本模型为汽车仪表板装配专用翻转夹具，整体采用三维参数化建模完成，从结构设计到装配校验均在三维环境中完成全流程验证，可直观呈现夹具的工作状态与装配逻辑。模型整体结构分为底部移动基座、双侧支撑立柱、翻转夹持机构、仪表板定位组件四个核心部分，底部基座采用加厚钣金焊接结构设计，底部配置四个万向脚轮，可实现工位间的灵活转运，基座表面预留多组安装孔位，可根据不同型号仪表板的装配需求调整支撑立柱的安装位置，适配多规格产品的装配作业。双侧支撑立柱采用立式方管焊接结构，其中一侧立柱内置翻转阻尼与锁止机构，另一侧配置带缓冲的定位锁紧组件，可实现夹持状态下仪表板的360度任意角度翻转锁止，方便装配人员对仪表板不同方位的零部件进行安装操作，无需反复挪动工件，大幅降低装配作业的劳动强度。翻转夹持机构采用仿形定位设计，针对汽车仪表板的刚性安装点位设置专属定位销与夹紧块，夹紧块接触面配置软质防护垫层，避免夹持过程中刮伤仪表板表面的注塑外观面，所有夹紧组件均采用快拆式结构设计，可快速实现工件的装夹与拆卸，提升装配作业的流转效率。模型渲染阶段对不同部件赋予了差异化的材质属性，基座与支撑结构采用哑光绿色工业烤漆材质，还原车间用工装的真实表面质感，金属传动部件赋予金属光泽材质，清晰呈现结构件的加工质感，被夹持的汽车仪表板模型采用哑光红棕注塑材质，还原汽车内饰件的真实外观效果，通过光影渲染清晰展现夹具与工件的配合间隙、装配关系，可直观验证夹具设计的合理性，避免实际生产中出现装夹干涉、定位不准的问题。设计过程中充分考虑了装配作业的人机工程学，夹具的翻转高度、操作空间均按照人工装配的舒适作业范围设定，锁止操作手柄设置在人员站立即可触达的位置，无需额外登高或俯身操作，同时整体结构兼顾刚性与轻量化，在保证工装承重能力、长期使用不变形的前提下，尽可能降低整体自重，方便工位转移与日常维护。
