自行车后座连接拉杆结构设计

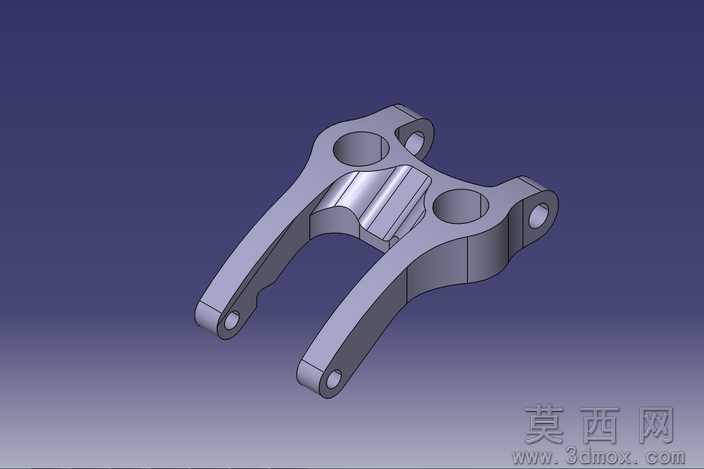

本作品为自行车后座连接拉杆的三维结构设计，建模阶段依托参数化建模逻辑完成全特征构建，首先梳理构件的受力逻辑：该拉杆作为自行车后座与车架主体的核心连接传力部件，需要同时承担后座承重带来的拉压载荷、骑行过程中颠簸产生的交变冲击力，因此整体采用对称式叉型结构布局，从主体安装基座延伸出两条平行的连接臂，臂端设置同轴安装孔位，用于与车架对应点位通过销轴完成铰接固定，基座区域设置两处大尺寸安装孔与一处侧向辅助连接孔，用于匹配后座主体的安装定位需求。建模过程中对各连接臂做了等强度变截面处理，臂身从基座位置向末端孔位逐步收窄，在保证结构刚性的前提下尽可能降低构件自重，同时在基座与连接臂的过渡位置设计了圆弧加强筋结构，避免应力集中导致的长期使用疲劳断裂问题，臂身表面设计了内凹的加强凹槽，进一步提升构件的抗弯折性能。材质设定上匹配自行车零配件常用的铝合金锻造材质，渲染阶段赋予构件哑光银灰色金属质感，对孔位内壁、棱边倒角位置做了高光处理，还原机加工零件的真实表面质感，同时通过环境光遮蔽效果凸显结构的层次关系，清晰展现各部位的厚度变化与衔接关系。设计过程中充分考虑零件的加工工艺性，所有棱边均设置了合理的倒角与圆角，无尖锐死角，既方便锻造脱模与后续机加工工序，也能避免安装使用过程中划伤操作人员，各安装孔位的同轴度、孔间距均按照自行车零配件通用安装标准设定，可直接适配多数常规民用自行车的后座安装需求，结构上兼顾了承重强度、轻量化需求与装配便利性，能够稳定传递后座载荷，保障骑行过程中后座连接的可靠性。
