平面度检测百分表测量工装结构

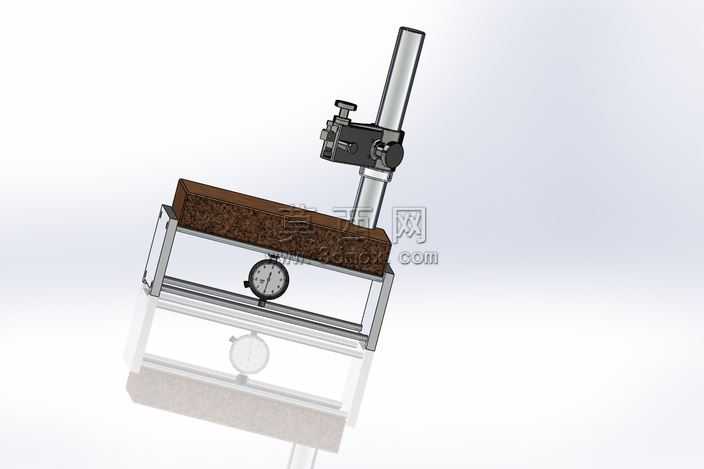

本模型为平面度检测用百分表测量工装，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械测量工装的设计逻辑，对各功能部件的装配关系进行精准还原。模型首先构建了工装的框架承载主体，采用矩形框式结构作为基础支撑，框架边缘做了倒角处理避免应力集中，同时预留了百分表的安装调节位，保证测量表头可以垂直贴合被测平面。建模时对高度调节立柱进行了细节还原，立柱上的锁紧机构、滑动调节座的卡扣结构都做了精细化建模，滑动座与立柱的配合间隙按照实际工装的装配公差进行参数设置，保证虚拟装配下的运动逻辑符合真实使用状态。百分表部分还原了表盘刻度结构、测头的伸缩结构，表身的固定夹块做了防滑纹理的细节处理，材质渲染阶段，框架主体采用哑光金属材质模拟铸铁工装的质感，调节立柱做了镀铬亮面金属的材质效果，百分表表盘采用透明玻璃材质搭配白色刻度盘与黑色指针，被测工件采用深色木质纹理材质，与金属工装形成清晰的视觉区分。渲染阶段采用柔和的工作室光源，从斜上方打光突出工装的结构层次，透明部件添加了轻微的折射效果，金属部件添加了符合物理特性的反射效果，整体渲染效果清晰展现各部件的装配位置与功能结构。设计思路围绕平面度公差的检测需求展开，平面度作为形位公差中评定表面元素共面性的核心指标，要求检测工装能够为百分表提供稳定的水平移动基准，因此框架的导向边做了平直度的参数约束，保证百分表沿框架移动时的基准精度，双百分表的布局设计可以同时采集不同位置的平面偏差数据，提升检测效率，工装的支撑脚做了可调式的结构预留，方便实际使用时调平工装基准，整体结构设计紧凑，功能分区明确，完全贴合平面度公差检测的实际使用场景，可作为机械检测工装设计、形位公差教学演示的三维参考模型。
