起重链条磨损程度检测装置结构设计

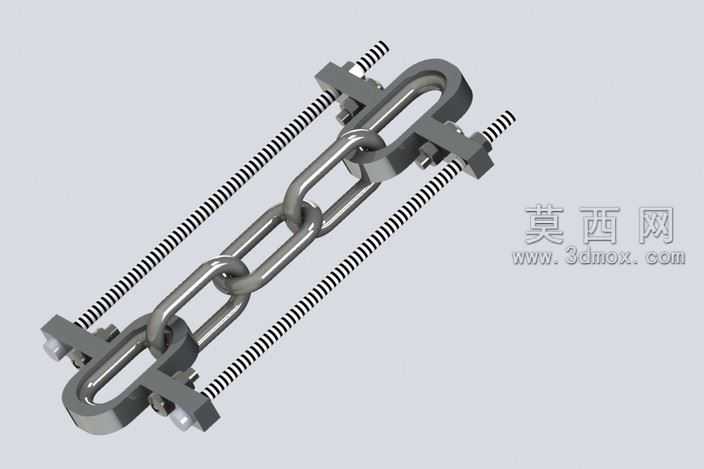

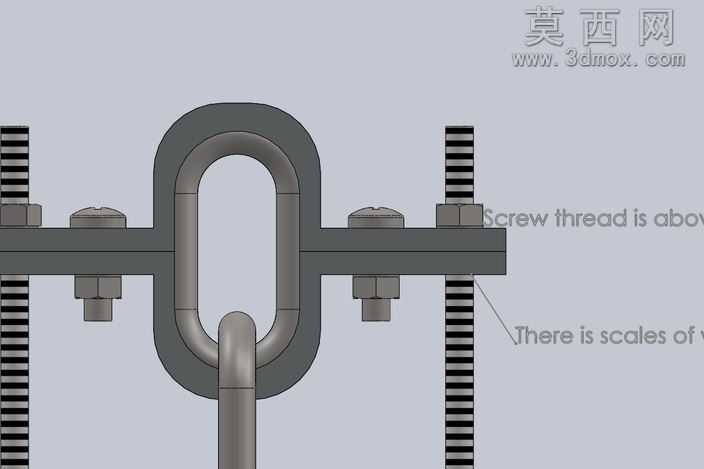

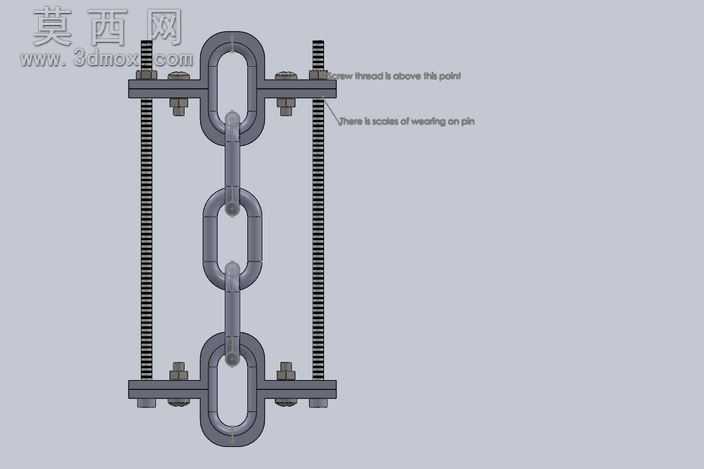

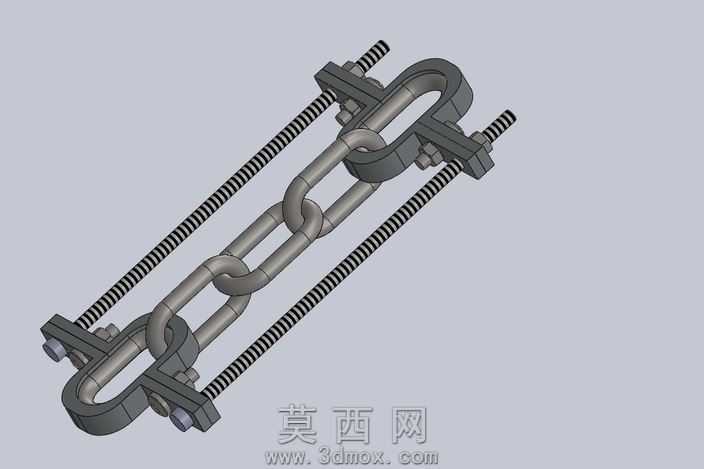

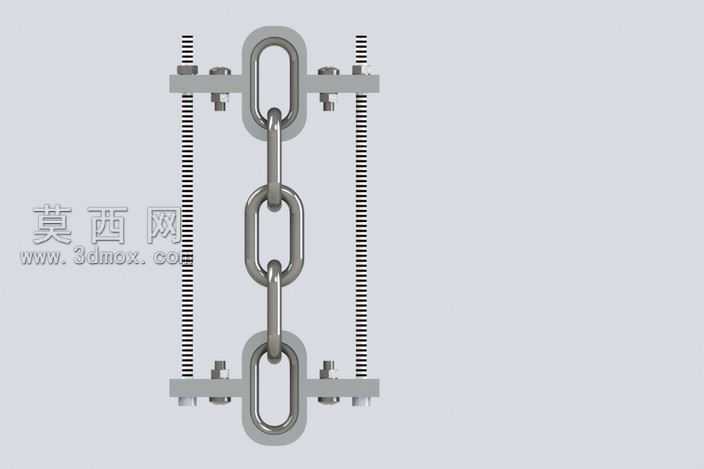

本作品为链条磨损测量装置的三维参数化模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，对所有配合面、安装基准做了精准的尺寸约束，保证各零部件可直接导出工程图用于生产加工。模型整体采用模块化建模思路，将装置拆解为跨接横梁、U型链环卡位结构、带刻度测量插针、锁紧螺母组件、侧边导向齿条五个独立的零件模块，每个零件单独完成特征建模后通过标准配合完成总装，装配过程中添加了机械限位约束与运动仿真碰撞检测，验证了插针上下滑动、螺母锁紧动作的行程合理性，不存在运动干涉问题。渲染阶段采用机械工业常用的材质表现方案，金属结构件统一赋予哑光灰铸铁材质，表面添加细微的喷砂纹理与均匀的环境反射效果，模拟实际工装的金属质感；测量插针与刻度齿条采用镀铬亮面金属材质，通过明暗对比突出刻度标识区域，方便观察磨损读数；锁紧螺母采用发黑处理的钢材材质，边缘添加细微的倒角反光，还原标准紧固件的外观特征。结构设计上，该装置以跨接横梁作为核心承载基准，两端设置与链条外链板贴合的定位基准面，使用时将横梁跨接在待测链节的上方，两端的卡位结构对齐链环的销轴位置，通过预设扭矩拧紧两侧的锁紧螺母，让横梁与无磨损状态下的链节形成固定的位置基准；横梁中部设置垂直导向孔，配套带刻度的测量插针，插针在重力作用下自然下垂抵靠在链环的磨损接触面上，此时插针上露出横梁上表面的刻度差值，即可直接对应链环的磨损量，无需额外换算。设计过程中充分考虑了现场使用的便捷性，整体结构无复杂传动部件，所有零件均为常规机械加工件，侧边的齿条刻度采用激光蚀刻工艺即可加工，插针与导向孔采用小间隙配合保证滑动顺畅，同时避免晃动带来的测量误差；装置的扭矩锁紧结构可适配不同规格的起重链条，仅需更换对应长度的跨接横梁即可完成多规格链节的磨损检测，无需重新制作整套工装。建模时对所有易磨损的接触部位做了圆角过渡处理，避免装置自身在反复使用过程中出现磕碰变形，同时对刻度区域做了凹陷防护设计，防止日常使用中刻度被磨花影响读数准确性。
