工业传动滚子链条三维结构设计

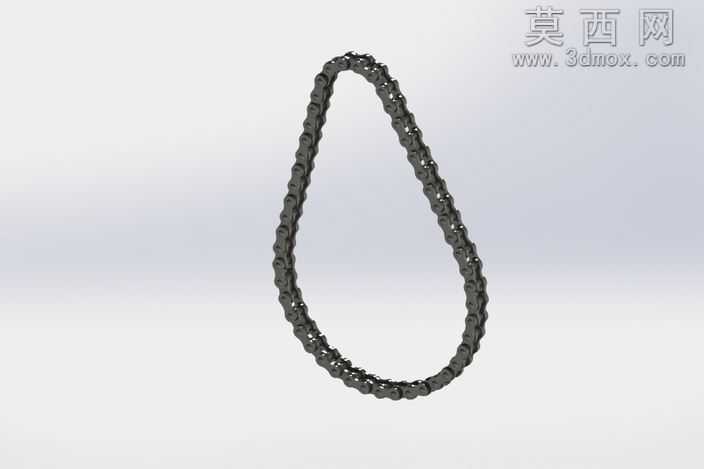

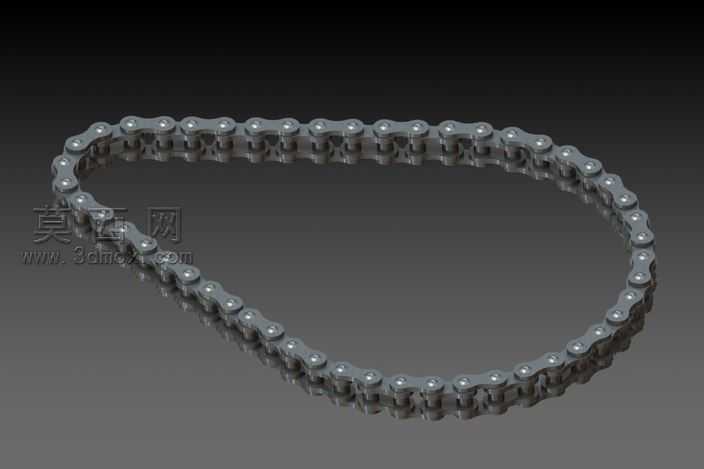

本作品为工业传动用滚子链条的三维参数化建模成果，建模阶段基于链传动的标准设计规范，先完成单个链节的结构拆解：分别构建内链板、外链板、销轴、套筒、滚子五个核心组成零件，每个零件的尺寸均参照短节距精密滚子链的通用标准设定，保证各零件间的装配间隙符合实际传动的运动要求。建模过程中对链板的异形轮廓采用草图约束驱动，精准还原链板两端的圆弧过渡、中部的减重结构以及销轴安装孔的同轴度要求；销轴与套筒、套筒与滚子之间分别设置合理的间隙配合参数，还原实际链条的铰接转动特性。完成单个链节的零件建模与子装配后，采用阵列配合路径拟合的方式，将链节沿闭合环形轨迹完成整链装配，通过配合约束限制每个链节的转动自由度，既保证整链形成连续闭合的环形结构，又还原了相邻链节间可灵活铰接转动的真实特性，避免建模中出现链节锁死、干涉错位的问题。材质与渲染阶段，针对链条的金属材质特性，为所有钢制零件赋予合金钢材质参数，调整金属粗糙度、反射率参数，模拟工业链条经过热处理后的金属哑光质感，同时对销轴端部、滚子外圆等易磨损部位做细微的质感区分，还原零件加工后的表面差异；渲染时采用柔和的侧方打光，突出链节之间的层叠结构与铰接缝隙，清晰展现链条的环形闭合形态与各零件的装配关系，让模型整体视觉效果贴近真实工业链条的实物状态。设计思路上，本模型优先保证结构的可动性与装配合理性，未对零件做过度的简化处理，完整保留了链条传动所需的全部结构细节，既可以作为链传动机构设计的配套参考模型，也可用于机械原理教学中链传动结构的展示演示，帮助理解滚子链的组成结构与传动原理，模型的装配逻辑完全贴合实际链条的生产装配流程，具备较高的结构还原度。
