老式手摇棘轮木工手电钻三维结构设计

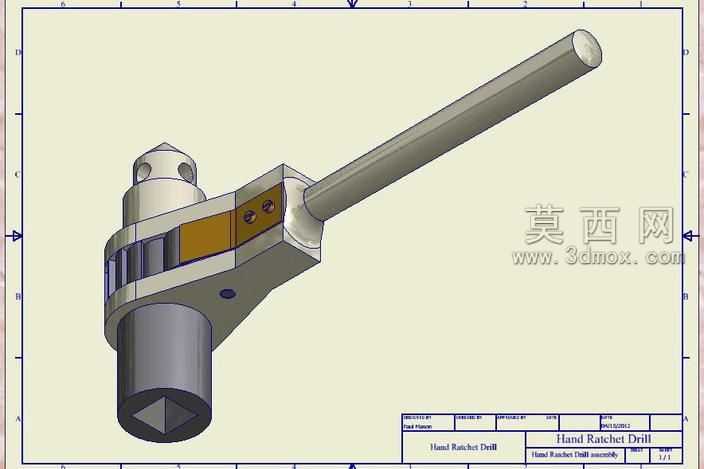

本作品为老式棘轮结构手动木工钻的三维参数化建模成果，整体建模过程严格遵循传统手工具的真实结构比例与功能逻辑，完整还原了旧式手摇钻的机械传动细节。建模阶段首先对产品进行结构拆解，将整体划分为钻夹头、棘轮传动腔体、握持连接座、长摇柄四个核心功能模块，各模块单独完成草绘与特征构建后再进行整体装配约束，确保各部件的配合间隙符合真实手动工具的公差要求。钻夹头部分采用旋转凸台、拉伸切除等特征构建出三爪夹持结构与顶部锁紧端的细节，还原了传统钻夹头可夹持不同直径木工钻头的功能形态；棘轮传动腔体是整个工具的核心功能区，建模时通过拉伸、布尔运算构建出腔体外壳，内部还原了棘轮棘爪的啮合结构，腔体外侧的金属饰片采用薄壁特征构建，表面预留了固定螺丝的安装孔位，还原了老式工具的金属拼接工艺细节。握持连接座采用符合人体工学的弧形过渡曲面，通过曲面放样、圆角特征打磨边角，模拟了铸铁材质经打磨后的圆润握持手感，连接座与长摇柄的衔接处做了圆弧过渡处理，避免应力集中的结构设计完全复刻传统手钻的力学优化思路。长摇柄采用等直径圆棒拉伸特征构建，末端做了圆角收边处理，还原了木质握柄包裹金属杆的传统结构形态。材质与渲染阶段，为不同部件匹配了对应真实材质：钻夹头、棘轮腔体、摇柄金属杆赋予磨砂铸铁材质，调整金属粗糙度与反射参数还原旧工具的使用磨损质感；腔体外侧饰片赋予黄铜材质，调整金属光泽度模拟铜件经长期使用后的温润氧化质感；摇柄末端赋予深色硬质木材材质，添加细微木纹纹理提升真实感。渲染阶段采用正交工程视图视角，搭配浅米色工程图背景，添加标准图框与标题栏标注，还原机械设计工程图的展示效果，清晰呈现各部件的装配关系与外形轮廓。整个设计完整复刻了老式木工手钻的结构特点，其棘轮结构可实现小角度往复转动带动钻轴单向旋转，无需整圈转动摇柄即可完成钻孔作业，适配狭小空间内的木工钻孔需求，顶端钻夹头的锥形结构设计与传统木工曲柄钻的夹持结构完全一致，可兼容常规木工钻头的安装使用，整体建模精度满足结构展示、原理演示与复古工具复刻参考的使用需求。
