带安装耳的轴类夹持固定支座结构

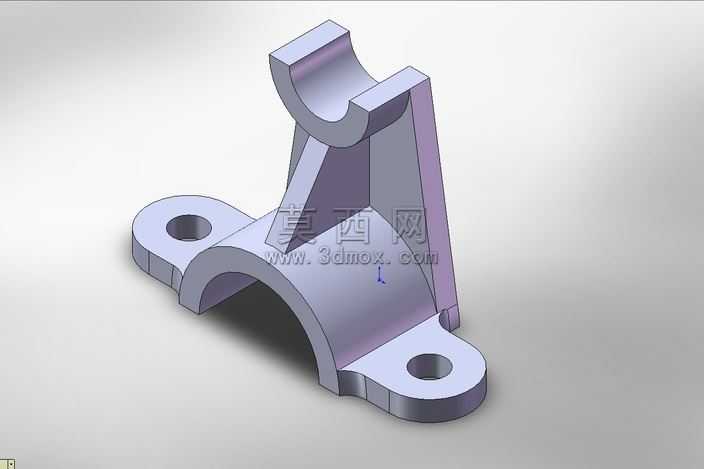

该作品为机械领域常用的夹持固定类支座零件，采用三维参数化建模方式完成全结构构建，建模过程中优先以基准面定位的方式搭建整体骨架，首先绘制底部带两个安装通孔的翼板轮廓，通过拉伸凸台命令生成底座基础结构，底座下半部分设计为半圆弧内凹面，用于适配圆柱类杆件的下半周贴合定位，保证与被支撑件的接触面积足够，降低局部压应力。在底座上方延伸出立板支撑结构，立板与底座之间添加三角形加强筋结构，筋板分别与立板侧面、底座上表面做相切过渡处理，避免应力集中问题，提升整体结构的抗弯折、抗形变能力。立板顶部设计为与底座下半弧面同轴的上半圆弧卡口，上下两个半圆弧共同构成完整的圆形夹持通道，可实现对穿入的轴类、杆类零件的周向抱合定位，两个安装耳板上的通孔为沉孔设计，可容纳螺栓头部，保证安装后表面平整无凸起。建模过程中对所有棱边做了圆角处理，不同功能面之间的过渡圆角根据受力情况设置不同半径，安装面、夹持弧面均做了平面度与同轴度的参数约束，保证零件加工后可顺利装配。渲染阶段采用金属磨砂材质模拟铸钢零件的真实质感，添加环境漫反射光照突出结构的立体感，对弧面、安装平面的光影做了微调，清晰展现各部分的结构衔接关系。整体设计思路围绕定向夹持、稳定支撑的功能需求展开，在保证结构强度的前提下尽可能精简零件体积，去除多余冗余结构，兼顾安装便捷性与使用可靠性，可用于管路固定、传动轴支撑、杆件定位等多种机械装配场景，各部分尺寸参数可根据实际使用的杆件直径、安装空间需求做参数化调整，适配不同的工况使用要求。
